Lattice下载器高速编程器HW-USBN-2B fpga仿真器ispdown烧录器

1.概述



      HW-USBN-2B 编程烧录Lattice所有芯片,速度非常快。支持Lattice FPGA芯片在线稳定仿真、烧录、加密,支持Lattice CPLD烧录。支持外部配置FLASH、PROM配置烧录。

      HW-USBN-2B,特点是很快的速度,30Mb/s,是HW-USBN-2A的下载速度10速度。并且支持I2C接口烧录。有两个通道,FTUSB-0是JTAG和SPI通道,也有I2C烧录通道。速度快,在仿真环境,更稳定不出错。

      新版本已经合并两个通道,只有一个通道0



 JTAG速度支持30Mb/s. 比上一代的HW-USB-2A,快10倍速度。

   以下是测试结果:



   1)JTAG模式编程模式,通过JTAG擦除32Mb的 flash 只需要6s时间 。

 2)ICE40 SPI 模式编程烧录,只需要1s时间



3)I2C编程模式,HW-USBN-2A没有这个功能,烧录时间是2分57秒。只需要4个线,合适手机,物联网设备烧录操作

 HW-USBN-2B提供三层防护,层是USB的做了电压防护,第二层JTAG端口做了电压防护。第三层,在数据输出输入加入缓冲器隔离一层,未加电情况下,高阻态模式保护JTAG口。

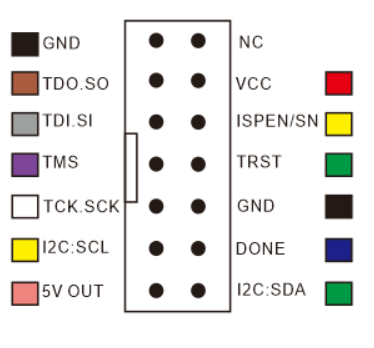

      这个是JTAG输出口的接口定义



2.产品特点



 1).支持windows7,Windows10 操作系统,两个操作系统非常稳定不断线。

 2).支持JTAG 模式,速度快,30Mb/s,调试serdes core,不会像hw-usbn-2a出现错误。如这种错误 Error: failed to set cable por(cable:USBport:EzUSB-0 error:-1)

 3).比上一代的HW-USB-2A,快10倍速

 4).支持spi模式烧录,能操作ice40 ,crosslink芯片烧录。支持外部Flash烧录。

 5).支持i2c编程,能烧录crosslink,machxo2,machxo3芯片。。

 6). 超宽的电压,电压范围是1.0-5.5V,常用电压有1.2V,1.8V,2.5V,3.3V,5V。I2C电压也支持1.5V-5V电压。

 7). 下载器有输出5V给设备,能驱动少于500mA的设备。

 8). 支持高阻状态,支持热插拔。

 9). 三重防护,产品长久寿命。



3.支持的芯片类型

   Lattice FPGA:

       CertusPro-NX, Certus-NX

       ECP5, ECP5-5G, ECP3, ECP2/M, XP2

       CrossLink-NX, CrossLinkPlus,  CrossLink

  Lattice  CPLD:

      iCE40 UltraPlus , iCE40 Ultra/Ultralite, iCE40 LP/HX/LM
      MachXO3D,MachXO3,MachXO2,MachXO,

      Power Manager II ,Platfrom Manager 2& L-ASC10,

      ispMACH 4000ZE,ispMACH 4000V/Z

     ispLSI 2000E、MACH4、MACH4A5

+
