网络编程Netty入门：责任链模式介绍

目录

• 责任链模式
• 责任链模式的简单实现
• Netty中的ChannelPipeline责任链
  • 服务端接收客户端连接
  • pipeline初始化
  • 入站事件和出站事件
  • Pipeline中的Handler

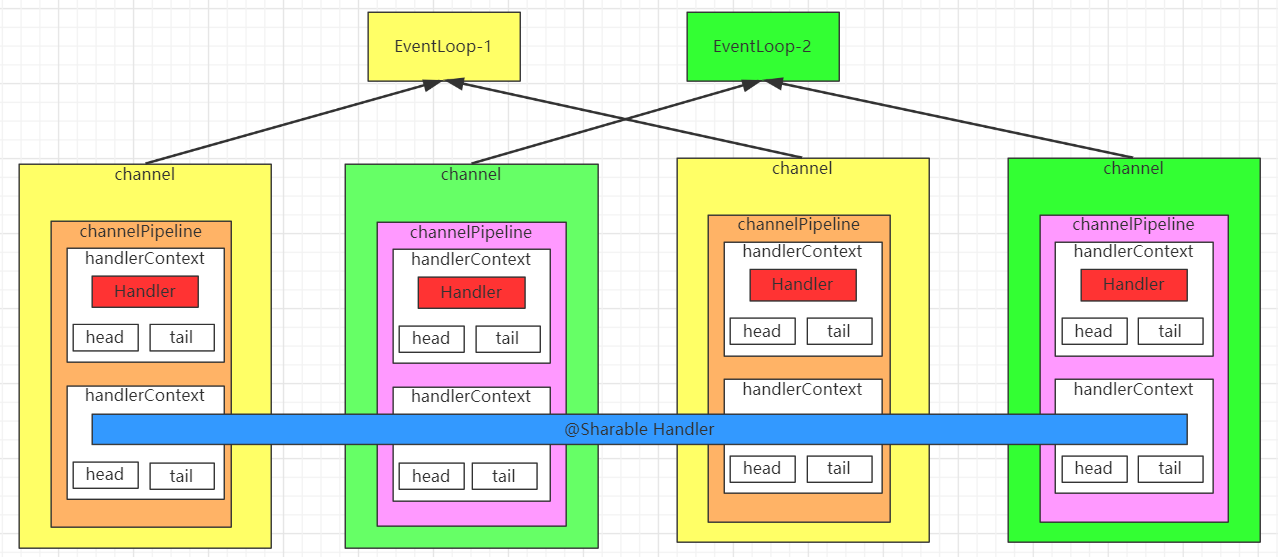

  • Pipeline、channel、EventLoop的关系
• 结束语

责任链模式

责任链模式为请求创建一个处理数据的链。
客户端发起的请求和具体处理请求的过程进行了解耦，责任链上的处理者负责处理请求，客户端只需要把请求发送到责任链就行了，不需要去关心具体的处理逻辑和处理请求在责任链中是怎样传递的。
想要深入的了解责任链模式，推荐看这篇文章：责任链模式的7种不同实现

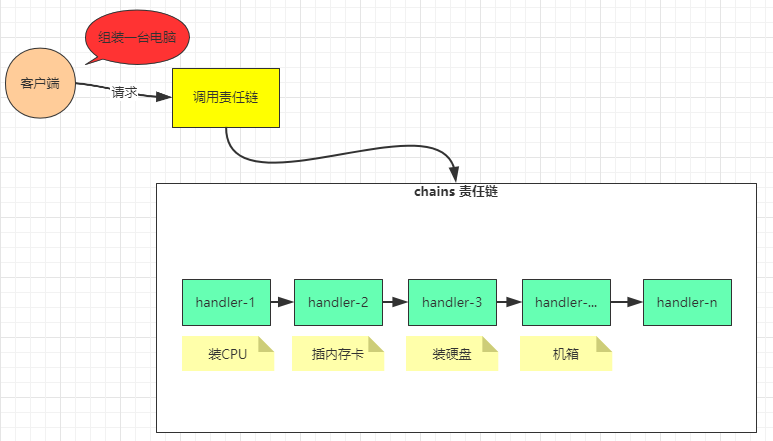

假设需要组装一台电脑，假设装CPU、插内存卡、装硬盘、机箱这个过程是按照这个顺序的，那么客户只需要发送一个请求说：我需要组装一台电脑，然后其他的就不需要管了，责任链内部怎么处理和怎么传递到下一个节点，不需要进行关心。

责任链模式的简单实现

责任链模式的实现，需要4个关键要素：
1：处理器抽象类
2：处理器抽象类的具体实现类
3：保存和维护处理器信息的类
4：处理器执行的类
下面看一个简单的demo，基于责任链模式的思想：

public class PipelineDemo {

    //初始化链的头部
    public HandlerContext head = new HandlerContext(new AbstractHandler() {
        @Override
        void doHandler(HandlerContext context, Object arg) {
            context.runNext(arg);
        }
    });

    //开始执行
    public void request(Object arg) {
        this.head.handler(arg);
    }

    //添加节点到尾部
    public void addLast(AbstractHandler handler) {
        HandlerContext context = head;
        while (context.next != null) {
            context = context.next;
        }
        context.next = new HandlerContext(handler);
    }


    public static void main(String[] args) {
        PipelineDemo pipelineChainDemo = new PipelineDemo();
        pipelineChainDemo.addLast(new Handler2());
        pipelineChainDemo.addLast(new Handler1());
        pipelineChainDemo.addLast(new Handler1());
        pipelineChainDemo.addLast(new Handler2());

        // 发起请求
        pipelineChainDemo.request("火车呜呜呜~~");
    }

}

//处理器的信息，维护处理器
class HandlerContext {
    //下一个节点
    HandlerContext next;
    AbstractHandler handler;

    public HandlerContext(AbstractHandler handler) {
        this.handler = handler;
    }

    void handler(Object arg) {
        this.handler.doHandler(this, arg);
    }

    //执行下一个
    void runNext(Object arg) {
        if (this.next != null) {
            this.next.handler(arg);
        }
    }
}

//处理器抽象类
abstract class AbstractHandler {
    abstract void doHandler(HandlerContext context, Object arg);
}

//处理器的具体实现类
class Handler1 extends AbstractHandler {

    @Override
    void doHandler(HandlerContext context, Object arg) {
        arg = arg.toString() + "Handler1的小尾巴～～";
        System.out.println("Handler1的实例正在处理：" + arg);
        //执行下一个
        context.runNext(arg);
    }
}

//处理器的具体实现类
class Handler2 extends AbstractHandler {

    @Override
    void doHandler(HandlerContext context, Object arg) {
        arg = arg.toString() + "Handler2的小尾巴～～";
        System.out.println("Handler2的实例正在处理：" + arg);
        //执行下一个
        context.runNext(arg);
    }
}

输出结果：

上面的例子只是简单的实现，为了更好的了解责任链模式，下面看下Netty中责任链的具体实现

Netty中的ChannelPipeline责任链

服务端接收客户端连接

上一篇内容说了服务端channel初始化的过程，那么当有客户端连接过来或者客户端有数据过来，服务端是怎样进行读取的呢？

@Override
    protected void run() {
        for (;;) {
            try {
                try {
                    switch (selectStrategy.calculateStrategy(selectNowSupplier, hasTasks())) {
                    case SelectStrategy.CONTINUE:
                        continue;
                    case SelectStrategy.BUSY_WAIT:
                        // fall-through to SELECT since the busy-wait is not supported with NIO
                     //轮询，当客户端连接过来或者有数据就调用select
                    case SelectStrategy.SELECT:
                        select(wakenUp.getAndSet(false));

                        if (wakenUp.get()) {
                            selector.wakeup();
                        }
                        // fall through
                    default:
                    }
                } catch (IOException e) {

                }

                cancelledKeys = 0;
                needsToSelectAgain = false;
                final int ioRatio = this.ioRatio;
                if (ioRatio == 100) {
                    try {
                        processSelectedKeys();
                    } finally {
                        // Ensure we always run tasks.
                        runAllTasks();
                    }
                } else {
                    final long ioStartTime = System.nanoTime();
                    try {
                        processSelectedKeys();
                    } finally {
                    }
                }
            } catch (Throwable t) {
                handleLoopException(t);
            }

        }
    }

上面的代码是轮询看客户端有没有连接或者数据，有的话就会调用下面的方法：

private void processSelectedKeysOptimized() {
        for (int i = 0; i < selectedKeys.size; ++i) {
            final SelectionKey k = selectedKeys.keys[i];
            // null out entry in the array to allow to have it GC'ed once the Channel close
            // See https://github.com/netty/netty/issues/2363
            selectedKeys.keys[i] = null;

            final Object a = k.attachment();

            if (a instanceof AbstractNioChannel) {
                processSelectedKey(k, (AbstractNioChannel) a);
            } else {
                @SuppressWarnings("unchecked")
                NioTask<SelectableChannel> task = (NioTask<SelectableChannel>) a;
                processSelectedKey(k, task);
            }

            if (needsToSelectAgain) {
                // null out entries in the array to allow to have it GC'ed once the Channel close
                // See https://github.com/netty/netty/issues/2363
                selectedKeys.reset(i + 1);

                selectAgain();
                i = -1;
            }
        }
    }

然后调用下面的方法：

private void processSelectedKey(SelectionKey k, AbstractNioChannel ch) {
        final AbstractNioChannel.NioUnsafe unsafe = ch.unsafe();

        try {
            // Also check for readOps of 0 to workaround possible JDK bug which may otherwise lead
            // to a spin loop
            if ((readyOps & (SelectionKey.OP_READ | SelectionKey.OP_ACCEPT)) != 0 || readyOps == 0) {
                unsafe.read();
            }
        } catch (CancelledKeyException ignored) {
            unsafe.close(unsafe.voidPromise());
        }
    }

上面的代码是源码删减后的一部分，着重看try里面的内容，就是说当有OP_ACCEPT或者OP_READ 事件的时候，就会调用unsafe.read()。

可以看到read有两个实现，NioMessageUnsafe是接收客户端连接时，调用里面的read方法，NioByteUnsafe是当客户端有数据可读时，调用里面的read方法，下面看下两个方法：
NioMessageUnsafe：

 @Override
public void read() {
    assert eventLoop().inEventLoop();
    final ChannelConfig config = config();
    final ChannelPipeline pipeline = pipeline();
    final RecvByteBufAllocator.Handle allocHandle = unsafe().recvBufAllocHandle();
    allocHandle.reset(config);

    boolean closed = false;
    Throwable exception = null;
    try {
        try {
            do {
                int localRead = doReadMessages(readBuf);
                if (localRead == 0) {
                    break;
                }
                if (localRead < 0) {
                    closed = true;
                    break;
                }

                allocHandle.incMessagesRead(localRead);
            } while (allocHandle.continueReading());
        } catch (Throwable t) {
            exception = t;
        }

        int size = readBuf.size();
        for (int i = 0; i < size; i ++) {
            readPending = false;
            pipeline.fireChannelRead(readBuf.get(i));
        }
        readBuf.clear();
        allocHandle.readComplete();
        pipeline.fireChannelReadComplete();

        if (exception != null) {
            closed = closeOnReadError(exception);

            pipeline.fireExceptionCaught(exception);
        }

        if (closed) {
            inputShutdown = true;
            if (isOpen()) {
                close(voidPromise());
            }
        }
    } finally {
        // Check if there is a readPending which was not processed yet.
        // This could be for two reasons:
        // * The user called Channel.read() or ChannelHandlerContext.read() in channelRead(...) method
        // * The user called Channel.read() or ChannelHandlerContext.read() in channelReadComplete(...) method
        //
        // See https://github.com/netty/netty/issues/2254
        if (!readPending && !config.isAutoRead()) {
            removeReadOp();
        }
    }
}

然后看下里面的doReadMessages方法：

@Override
 protected int doReadMessages(List<Object> buf) throws Exception {
     SocketChannel ch = SocketUtils.accept(javaChannel());

     try {
         if (ch != null) {
             buf.add(new NioSocketChannel(this, ch));
             return 1;
         }
     } catch (Throwable t) {
         logger.warn("Failed to create a new channel from an accepted socket.", t);

         try {
             ch.close();
         } catch (Throwable t2) {
             logger.warn("Failed to close a socket.", t2);
         }
     }

     return 0;
 }

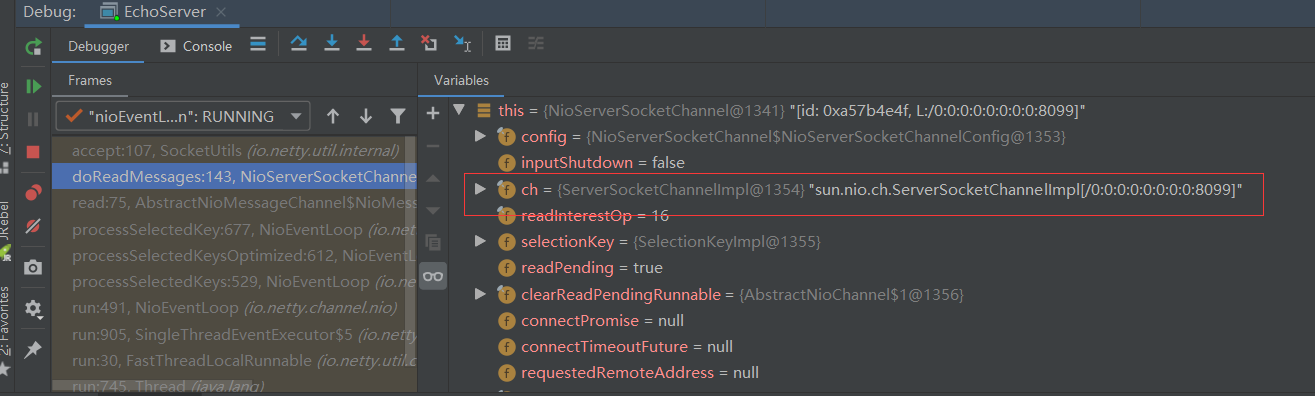

第一行代码是NIO里的channel，接收客户端连接后，封装到了Netty的NioSocketChannel，断点调试：

能够看到，这里接收的是客户端连接的信息，当有客户端连接过来时，就会创建一个NioSocketChannel。
NioByteUnsafe：
下面部分的代码，是客户端有数据传输过来后，进行读取的

  @Override
  public final void read() {
        final ChannelConfig config = config();
        if (shouldBreakReadReady(config)) {
            clearReadPending();
            return;
        }
        final ChannelPipeline pipeline = pipeline();
        final ByteBufAllocator allocator = config.getAllocator();
        final RecvByteBufAllocator.Handle allocHandle = recvBufAllocHandle();
        allocHandle.reset(config);

        ByteBuf byteBuf = null;
        boolean close = false;
        try {
            do {
                byteBuf = allocHandle.allocate(allocator);
                allocHandle.lastBytesRead(doReadBytes(byteBuf));
                if (allocHandle.lastBytesRead() <= 0) {
                    // nothing was read. release the buffer.
                    byteBuf.release();
                    byteBuf = null;
                    close = allocHandle.lastBytesRead() < 0;
                    if (close) {
                        // There is nothing left to read as we received an EOF.
                        readPending = false;
                    }
                    break;
                }

                allocHandle.incMessagesRead(1);
                readPending = false;
                pipeline.fireChannelRead(byteBuf);
                byteBuf = null;
            } while (allocHandle.continueReading());

            allocHandle.readComplete();
            pipeline.fireChannelReadComplete();

            if (close) {
                closeOnRead(pipeline);
            }
        } catch (Throwable t) {
            handleReadException(pipeline, byteBuf, t, close, allocHandle);
        } finally {
            // Check if there is a readPending which was not processed yet.
            // This could be for two reasons:
            // * The user called Channel.read() or ChannelHandlerContext.read() in channelRead(...) method
            // * The user called Channel.read() or ChannelHandlerContext.read() in channelReadComplete(...) method
            //
            // See https://github.com/netty/netty/issues/2254
            if (!readPending && !config.isAutoRead()) {
                removeReadOp();
            }
        }
    }

pipeline.fireChannelRead(byteBuf)，先从客户端读取数据后，放到了这个pipeline里面，这个pipeline就是客户端的pipeline。

pipeline初始化

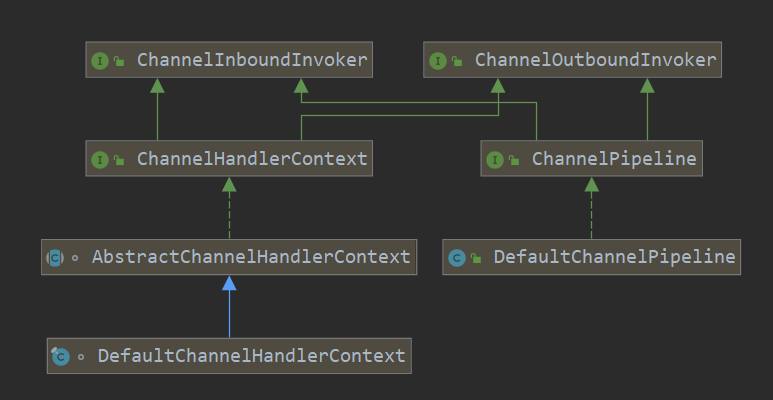

先看下类图：

在channel进行创建初始化的时候，最终会走到AbstractChannel中，在AbstractChannel构造函数中可以看到，在初始化channel的时候，会创建一个Pipeline：

protected AbstractChannel(Channel parent) {
   this.parent = parent;
    id = newId();
    unsafe = newUnsafe();
    pipeline = newChannelPipeline();
}

protected DefaultChannelPipeline newChannelPipeline() {
    return new DefaultChannelPipeline(this);
}

创建的Pipeline是DefaultChannelPipeline，进入DefaultChannelPipeline类中查看：

final AbstractChannelHandlerContext head; //头部
final AbstractChannelHandlerContext tail; //尾部
protected DefaultChannelPipeline(Channel channel) {
     this.channel = ObjectUtil.checkNotNull(channel, "channel");
     succeededFuture = new SucceededChannelFuture(channel, null);
     voidPromise =  new VoidChannelPromise(channel, true);

     tail = new TailContext(this);
     head = new HeadContext(this);

     head.next = tail; //头部的下一个节点指向tail
     tail.prev = head; //尾部的上一个节点指向head
}

里面有head和tail，它们是AbstractChannelHandlerContext类：

volatile AbstractChannelHandlerContext next; //指向下一个节点
volatile AbstractChannelHandlerContext prev; //指向前一个节点

private final boolean inbound; //判断是否入站事件
private final boolean outbound; //判断是否出站事件

AbstractChannelHandlerContext类的子类DefaultChannelHandlerContext：
DefaultChannelHandlerContext初始化了ChannelHandler处理器

private final ChannelHandler handler;

    DefaultChannelHandlerContext(
            DefaultChannelPipeline pipeline, EventExecutor executor, String name, ChannelHandler handler) {
        super(pipeline, executor, name, isInbound(handler), isOutbound(handler));
        if (handler == null) {
            throw new NullPointerException("handler");
        }
        this.handler = handler;
    }

根据上面的源代码可以得到ChannelPipeline初始化后的内容，可以知道，ChannelPipeline中的处理器ChannelHandler并不是直接处在ChannelPipeline中，它还有一层ChannelHandlerContext进行包装，在ChannelPipeline中，根据源码可以知道，它有一个头部和一个尾部，都是ChannelHandlerContext，而ChannelHandlerContext中有next和prev分别指向下一个context和前一个context。

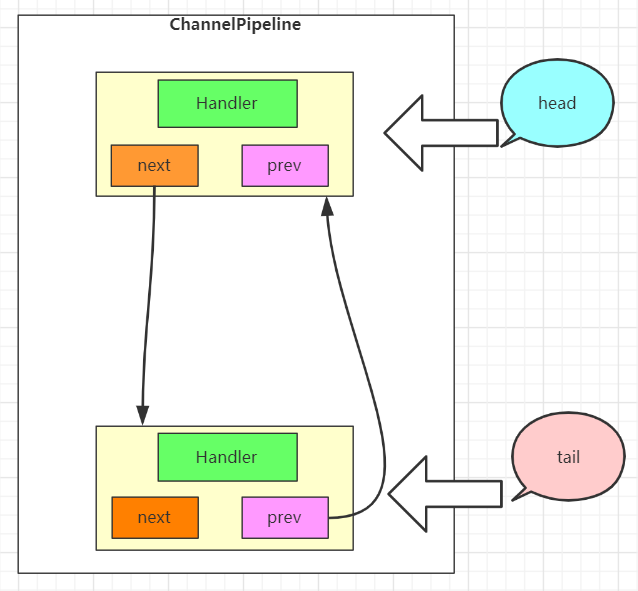

画出Pipeline初始化后的结构图：

入站事件和出站事件

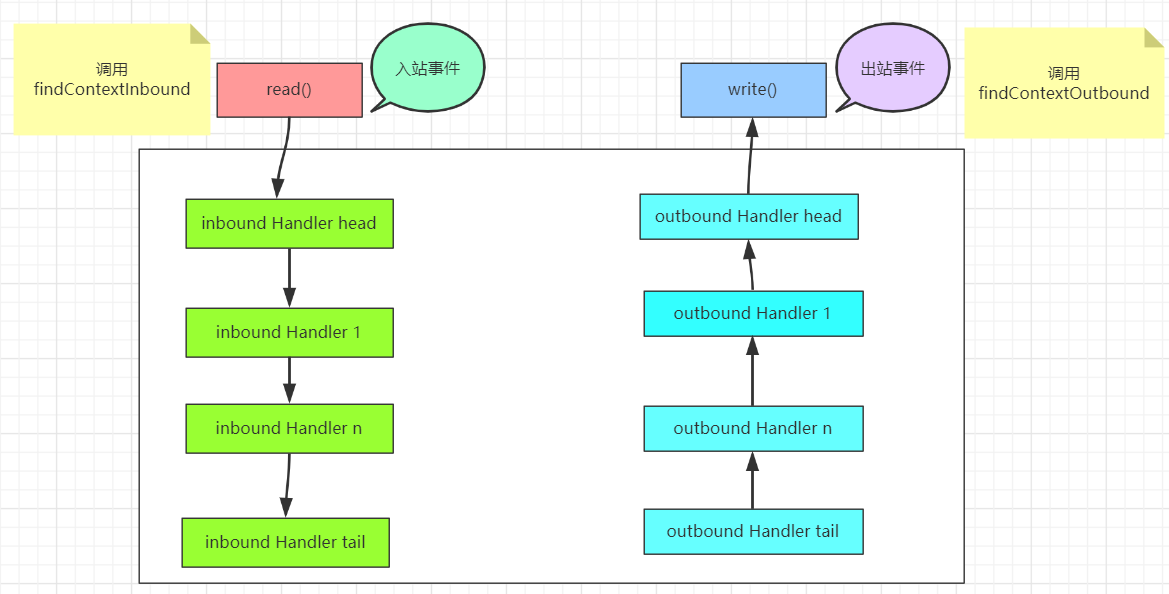

pipeline保存了通道所有的处理器信息，在创建一个channel的时候，会创建一个这个channel专有的pipeline，入站事件和出站事件都会调用这个pipeline上面的处理器。

 private AbstractChannelHandlerContext findContextInbound() {
     AbstractChannelHandlerContext ctx = this;
     do {
         ctx = ctx.next;
     } while (!ctx.inbound);
     return ctx;
 }

 private AbstractChannelHandlerContext findContextOutbound() {
      AbstractChannelHandlerContext ctx = this;
      do {
          ctx = ctx.prev;
      } while (!ctx.outbound);
      return ctx;
  }

上面两个方法的作用，是判断下一个context是不是入站或者出站事件，是的话才往下传递数据
入站事件，是指I/O线程生成的入站数据，一般是服务端读取客户端数据时，会有的操作，还有客户端连接等
出站事件，一般指服务端往客户端写入数据，bind方法绑定端口也是出站事件
下面是入站事件和出站事件的具体定义：
1：入站事件inbound

事件	描述
fireChannelRegistered	channel注册事件
fireChannelUnregistered	channel解除注册事件
fireChannelActive	channel活跃事件，即channel已连接就绪，可以读写数据
fireChannelInactive	channel非活跃事件
fireExceptionCaught	异常事件
fireUserEventTriggered	用户自定义事件
fireChannelRead	channel读取事件
fireChannelReadComplete	channel读取完成事件
fireChannelWritabilityChanged	channel写状态变化事件
2：出站事件outbound
事件	描述
--	--
bind	端口绑定事件
connect	连接事件
disconnect	断开连接事件
close	关闭事件
deregister	解除注册事件
read	读事件，OP_READ注册到selector
write	写事件
writeAndFlush	写出数据事件
根据上面的表格可以看到，fire开头的都是入站事件，其他的一部分是出站事件，这里需要注意的是write写的时候，并没有写出数据到客户端，只有调用flush时，才是真正的把数据写出去。

@Override
public final ChannelPipeline fireChannelActive() {
    AbstractChannelHandlerContext.invokeChannelActive(head);
    return this;
}

@Override
public final ChannelPipeline fireChannelInactive() {
    AbstractChannelHandlerContext.invokeChannelInactive(head);
    return this;
}

 @Override
 public final ChannelFuture bind(SocketAddress localAddress) {
      return tail.bind(localAddress);
  }

  @Override
  public final ChannelFuture connect(SocketAddress remoteAddress) {
      return tail.connect(remoteAddress);
  }

根据上面的源码可以看到，入站事件都是从head头部开始，出站事件都是从tail尾部开始。

 public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
 System.out.println("收到客户端数据，还给客户端：" + msg);
    ctx.write(msg);
}

上面代码在入站的里面调用了write，这个时候出站，就不会从tail开始了，而是从当前的ChannelHandlerContext出站，调用ctx.channel().write()时，才会从tail开始出站。
下面说下Handler是什么，有什么用。

Pipeline中的Handler

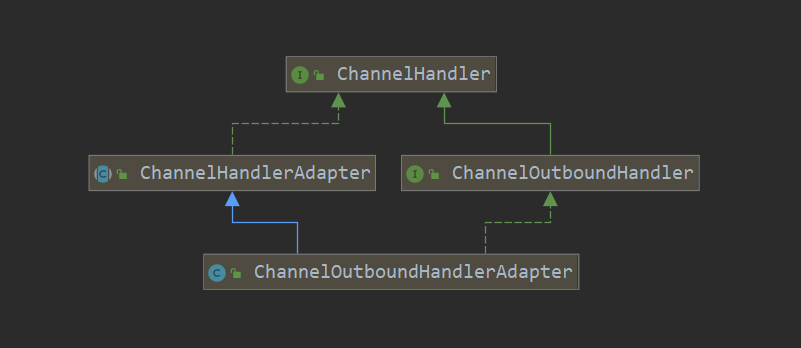

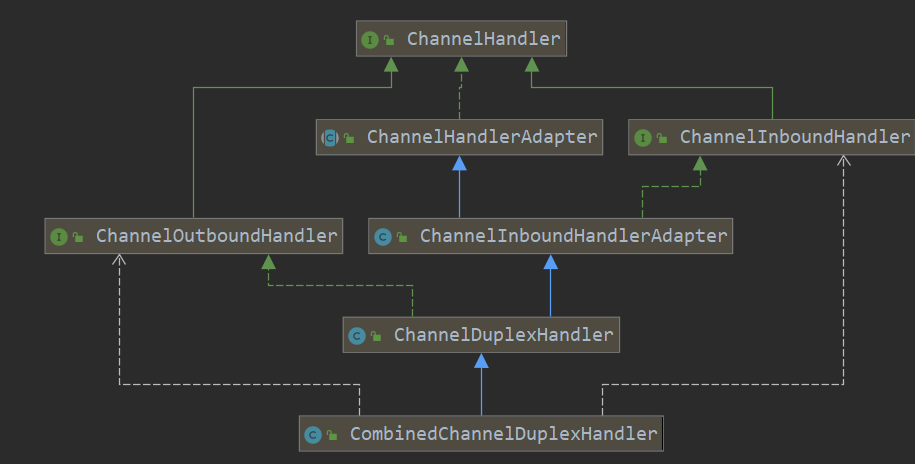

先看下类图：

 bootstrap.group(bossGroup, workerGroup)
	.channel(NioServerSocketChannel.class)
	.option(ChannelOption.SO_BACKLOG, 100)
	.childHandler(new ChannelInitializer<SocketChannel>() {
	  @Override
	  protected void initChannel(SocketChannel socketChannel) throws Exception {
	      ChannelPipeline p = socketChannel.pipeline();
	      p.addLast(handler);
	  }
});

在addLast上打断点，跟踪后进入DefaultChannelPipeline的方法：

@Override
public final ChannelPipeline addLast(EventExecutorGroup group, String name, ChannelHandler handler) {
    final AbstractChannelHandlerContext newCtx;
    synchronized (this) {
        checkMultiplicity(handler);

        newCtx = newContext(group, filterName(name, handler), handler);

        addLast0(newCtx);

        // If the registered is false it means that the channel was not registered on an eventLoop yet.
        // In this case we add the context to the pipeline and add a task that will call
        // ChannelHandler.handlerAdded(...) once the channel is registered.
        if (!registered) {
            newCtx.setAddPending();
            callHandlerCallbackLater(newCtx, true);
            return this;
        }

        EventExecutor executor = newCtx.executor();
        if (!executor.inEventLoop()) {
            callHandlerAddedInEventLoop(newCtx, executor);
            return this;
        }
    }
    callHandlerAdded0(newCtx);
    return this;
}

private AbstractChannelHandlerContext newContext(EventExecutorGroup group, String name, ChannelHandler handler) {
     return new DefaultChannelHandlerContext(this, childExecutor(group), name, handler);
}

newContext方法，把ChannelHandler封装到了AbstractChannelHandlerContext 中。
ChannelInboundHandlerAdapter和ChannelOutboundHandlerAdapter适配器类，继承这两个类，就不需要去实现所有的handler接口中的方法了，可以实现自己想要的方法就行了。
下面看下具体的维护handler的方法：

方法名	描述
addFirst	最前面插入，插入head的下面
addLast	最后面插入，插入tail的上面
addBefore	插入指定的处理器前面
addAfter	插入指定的处理器后面
remove	移除指定的处理器
removeFirst	移除第一个处理器
removeLast	移除最后一个处理器
replace	替换掉指定的处理器
下面是channelRead方法的源码：

public void channelRead(ChannelHandlerContext ctx, Object msg) {
    //创建channel
    final Channel child = (Channel) msg;
     //把处理器加入pipeline的下面
     child.pipeline().addLast(childHandler);

     setChannelOptions(child, childOptions, logger);

     for (Entry<AttributeKey<?>, Object> e: childAttrs) {
         child.attr((AttributeKey<Object>) e.getKey()).set(e.getValue());
     }

     try {
          //把Channel注册到selector
         childGroup.register(child).addListener(new ChannelFutureListener() {
             @Override
             public void operationComplete(ChannelFuture future) throws Exception {
                 if (!future.isSuccess()) {
                     forceClose(child, future.cause());
                 }
             }
         });
     } catch (Throwable t) {
         forceClose(child, t);
     }
 }

Pipeline、channel、EventLoop的关系

@Sharable注解，放在Handler类上，是指这个handler是共享的，可以重复的使用，如果不加这个注解，再次使用会报错。

一个EventLoop中可以有多个Channel，每个Channel中都有一个专属的ChannelPipeline，ChannelPipeline中有多个节点ChannelHandlerContext，ChannelHandlerContext中都会有一个处理器，处理器可以共享，也可以自己独有，head和tail是ChannelHandlerContext的头部和尾部，里面都有两个指针next、prev，指向下一个节点和上一个节点。

结束语

上面的内容主要是介绍Netty中的责任链相关的知识，下面会继续说下Netty中的ByteBuf内容
