变分自编码器（VAE）原理与实现（tensorflow2.x）

变分自编码器（VAE）原理与实现（tensorflow2.x）

• • VAE介绍
  • • VAE原理
    • 变分推理
    • VAE核心方程
    • 优化方式
    • 重参数化技巧（Reparameterization trick）
  • VAE实现
  • • 导入库
    • 重参数技巧
    • 绘制测试图片函数
    • 加载数据与超参数
    • VAE模型
    • 模型训练
    • 测试经过训练的解码器
  • 效果展示

VAE介绍

变分自编码器（VAE）属于生成模型家族。VAE的生成器能够利用连续潜在空间的矢量产生有意义的输出。通过潜在矢量探索解码器输出的可能属性。
在GAN中，重点在于如何得出近似输入分布的模型。 VAE尝试对可解耦的连续潜在空间中的输入分布进行建模。
在VAE中，重点在于潜编码的变分推理。因此，VAE为潜在变量的学习和有效贝叶斯推理提供了合适的框架。
在结构上，VAE与自编码器相似。它也由编码器（也称为识别或推理模型）和解码器（也称为生成模型）组成。 VAE和自编码器都试图在学习潜矢量的同时重建输入数据。但是，与自编码器不同，VAE的潜在空间是连续的，并且解码器本身被用作生成模型。

VAE原理

在生成模型中，使用神经网络来逼近输入的真实分布：
$$x\sim P_{\theta }(x)(1)$$
θ表示模型参数。
在机器学习中，为了执行特定的推理，希望找到$P_{\theta }(x,z)$，这是输入$x$和潜变量$z$之间的联合分布。潜变量是对可从输入中观察到的某些属性进行编码。如在名人面孔中，这些可能是面部表情，发型，头发颜色，性别等。
$P_{\theta }(x,z)$实际上是输入数据及其属性的分布。$P_{\theta }(x)$可以从边缘分布计算：
$$P_{\theta }(x)=\int P_{\theta }(x,z)dz(2)$$
换句话说，考虑所有可能的属性，最终得到描述输入的分布。在名人面孔中，利用包含面部表情，发型，头发颜色和性别在内的特征，可以恢复描述名人面孔的分布。
问题在于该方程式没有解析形式或有效的估计量。因此，通过神经网络进行优化是不可行的。
使用贝叶斯定理，可以找到方程式(2)的替代表达式：
$$P_{\theta }(x)=\int P_{\theta }(x|z)P(z)dz(3)$$
$P(z)$是$z$的先验分布。它不以任何观察为条件。如果$z$是离散的并且$P_{\theta }(x|z)$是高斯分布，则$P_{\theta }(x)$是高斯分布的混合。如果$z$是连续的，则高斯分布$P_{\theta }(x)$无法预估。
在实践中，如果尝试在没有合适的损失函数的情况下建立近似$P_{\theta }(x|z)$的神经网络，它将忽略$z$并得出平凡解，$P_{\theta }(x|z)=P_{\theta }(x)$。因此，公式(3)不能提供$P_{\theta }(x)$的良好估计。公式(2)也可以表示为：
$$P_{\theta }(x)=\int P_{\theta }(z|x)P(x)dz(4)$$
但是，$P_{\theta }(z|x)$也难以求解。 VAE的目标是找到一个可估计的分布，该分布近似估计$P_{\theta }(z|x)$，即在给定输入$x$的情况下对潜在编码$z$的条件分布的估计。

变分推理

为了使$P_{\theta }(z|x)$易于处理，VAE引入了变分推断模型（编码器）：
$$Q_{\varphi }(z|x)\approx P_{\theta }(z|x)(5)$$
$Q_{\varphi }(z|x)$可很好地估计$P_{\theta }(z|x)$。它既可以参数化又易于处理。 可以通过深度神经网络优化参数$\phi$来近似$Q_{\varphi }(z|x)$。 通常，将$Q_{\varphi }(z|x)$选择为多元高斯分布：
$$Q_{\varphi }(z|x)=\mathcal{N}(z;\mu (x),diag(\sigma (x{)}^2))(6)$$
均值$\mu (x)$和标准差$\sigma (x)$均由编码器神经网络使用输入数据计算得出。对角矩阵表示$z$中的元素间是相互独立的。

VAE核心方程

推理模型$Q_{\varphi }(z|x)$从输入$x$生成潜矢量$z$。 $Q_{\varphi }(z|x)$类似于自编码器模型中的编码器。另一方面，$P_{\theta }(x|z)$从潜码z重建输入。$P_{\theta }(x|z)$的作用类似于自编码器模型中的解码器。要估算$P_{\theta }(x)$，必须确定其与$Q_{\varphi }(z|x)$和$P_{\theta }(x|z)$的关系。
如果$Q_{\varphi }(z|x)$是$P_{\theta }(z|x)$的估计值，则Kullback-Leibler（KL）散度确定这两个条件密度之间的距离：
$$D_{KL}(Q_{\varphi }(z|x)\Vert P_{\theta }(z|x))={\mathbb{E}}_{z\sim Q}[log{Q}_{\varphi }(z|x)-log{P}_{\theta }(z|x)](7)$$
使用贝叶斯定理：
$$P_{\theta }(z|x)=\frac{P_{\theta }(x|z)P_{\theta }(z)}{P_{\theta }(x)}(8)$$
通过公式(8)改写公式(7)，同时由于$log{P}_{\theta }(x)$不依赖于$z\sim Q$：
$$D_{KL}(Q_{\varphi }(z|x)\Vert P_{\theta }(z|x))={\mathbb{E}}_{z\sim Q}[log{Q}_{\varphi }(z|x)-log{P}_{\theta }(x|z)-log{P}_{\theta }(z)]+log{P}_{\theta }(x)(9)$$
重排上式并由：
$${\mathbb{E}}_{z\sim Q}[log{Q}_{\varphi }(z|x)-log{P}_{\theta }(z)]=D_{KL}(Q_{\varphi }(z|x)\Vert P_{\theta }(z))(10)$$
得到：
$$log{P}_{\theta }(x)-D_{KL}(Q_{\varphi }(z|x)\Vert P_{\theta }(z|x))={\mathbb{E}}_{z\sim Q}[log{P}_{\theta }(x|z)]-D_{KL}(Q_{\varphi }(z|x)\Vert P_{\theta }(z))(11)$$
上式是VAE的核心。左侧项$P_{\theta }(x)$，它最大化地减少了$Q_{\varphi }(z|x)$与真实$P_{\theta }(z|x)$之间距离的差距。对数不会改变最大值（或最小值）的位置。给定一个可以很好地估计$P_{\theta }(z|x)$的推断模型，$D_{KL}(Q_{\varphi }(z|x)\Vert P_{\theta }(z|x))$约为零。
右边的第一项$P_{\theta }(z|x))$类似于解码器，该解码器从推理模型中提取样本以重建输入。
第二项是$Q_{\varphi }(z|x)$与$P_{\theta }(z)$间的KL距离。公式的左侧也称为变化下界（evidence lower bound, ELBO）。由于KL始终为正，因此ELBO是$log{P}_{\theta }(x)$的下限。通过优化神经网络的参数$\phi$和$\theta$来最大化ELBO意味着：
1.$D_{KL}(Q_{\varphi }(z|x)\Vert P_{\theta }(z|x))\to 0$或在$z$中对属性$x$进行编码的推理模型得到优化。
2.右侧的$log{P}_{\theta }(x|z)$最大化，或者从潜在矢量$z$重构$x$时，解码器模型得到优化。

优化方式

公式的右侧具有有关VAE损失函数的两个重要信息。解码器项${\mathbb{E}}_{z\sim Q}[log{P}_{\theta }(x|z)]$表示生成器从推理模型的输出中获取$z$个样本以重构输入。最大化该项意味着将重建损失${\mathcal{L}}_R$最小化。如果图像（数据）分布假定为高斯分布，则可以使用MSE。
如果每个像素（数据）都被认为是伯努利分布，那么损失函数就是一个二元交叉熵。
第二项$-D_{KL}(Q_{\varphi }(z|x)\Vert P_{\theta }(z))$，由于$Q_{\varphi }$是高斯分布。通常$P_{\theta }(z)=P(z)=\mathcal{N}(0,1)$，也是均值为0且标准偏差等于1.0的高斯分布。KL项可以简化为：
$$-D_{KL}(Q_{\varphi }(z|x)\Vert P_{\theta }(z))=\frac{1}{2}\sum _{j=0}^J(1+log({\sigma }_j{)}^2-({\mu }_j{)}^2-({\sigma }_j{)}^2)(12)$$
其中$J$是$z$的维数。和都是通过推理模型计算得到的关于$x$的函数。要最大化$-D_{KL}$：则${\sigma }_j\to 1$，${\mu }_j\to 0$。$P(z)=\mathcal{N}(0,1)$的选择是由于各向同性单位高斯分布的性质，可以给定适当的函数将其变形为任意分布。
根据公式(12)，KL损失${\mathcal{L}}_{KL}$为$D_{KL}$。 综上，VAE损失函数定义为：
$${\mathcal{L}}_{VAE}={\mathcal{L}}_R+{\mathcal{L}}_{KL}(13)$$
给定编码器和解码器模型的情况下，在构建和训练VAE之前，还有一个问题需要解决。

重参数化技巧（Reparameterization trick）

下图左侧显示了VAE网络。编码器获取输入$x$，并估计潜矢量z的多元高斯分布的均值$\mu$和标准差$\sigma$。 解码器从潜矢量$z$采样，以将输入重构为$x$。
但是反向传播梯度不会通过随机采样块。虽然可以为神经网络提供随机输入，但梯度不可能穿过随机层。
解决此问题的方法是将“采样”过程作为输入，如图右侧所示。 采样计算为：
$$Sample=\mu +\epsilon \sigma (14)$$
如果$\epsilon$和$\sigma$以矢量形式表示，则$\epsilon \sigma$是逐元素乘法。 使用公式(14)，令采样好像直接来自于潜空间。 这项技术被称为重参数化技巧。
之后在输入端进行采样，可以使用熟悉的优化算法（例如SGD，Adam或RMSProp）来训练VAE网络。

VAE实现

为了便于可视化潜在编码，将$z$的维度设置为2。编码器仅是两层MLP，第二层生成均值和对数方差。对数方差的使用是为了简化KL损耗和重新参数化技巧的计算。编码器的第三个输出是使用重参数化技巧进行的$z$采样。在采样函数中，$e^{0.5log{\sigma }^2}=\sqrt{{\sigma }^2}=\sigma$，因为$\sigma >0$是高斯分布的标准偏差。
解码器也是两层MLP，它对$z$的样本进行采样以近似输入。
VAE网络只是将编码器和解码器连接在一起。损失函数是重建损失和KL损失之和。使用Adam优化器。

导入库

from tensorflow import keras
import tensorflow as tf
import numpy as np
import os
import argparse
from matplotlib import pyplot as plt

重参数技巧

#reparameterization trick
#z = z_mean + sqrt(var) * eps
def sampling(args):
    """Reparameterization trick by sampling
    Reparameterization trick by sampling fr an isotropic unit Gaussian.
    #Arguments:
        args (tensor): mean and log of variance of Q(z|x)
    #Returns:
        z (tensor): sampled latent vector
    """
    z_mean,z_log_var = args
    batch = keras.backend.shape(z_mean)[0]
    dim = keras.backend.shape(z_mean)[1]

    epsilon = keras.backend.random_normal(shape=(batch,dim))
    return z_mean + keras.backend.exp(0.5 * z_log_var) * epsilon

绘制测试图片函数

def plot_results(models,
        data,
        batch_size=128,
        model_name='vae_mnist'):
    """Plots labels and MNIST digits as function of 2 dim latent vector
    Arguments:
        models (tuple): encoder and decoder models
        data (tuple): test data and label
        batch_size (int): prediction batch size
        model_name (string): which model is using this function
    """
    encoder,decoder = models
    x_test,y_test = data
    xmin = ymin = -4
    xmax = ymax = +4
    os.makedirs(model_name,exist_ok=True)

    filename = os.path.join(model_name,'vae_mean.png')
    #display a 2D plot of the digit classes in the latent space
    z,_,_ = encoder.predict(x_test,batch_size=batch_size)
    plt.figure(figsize=(12,10))

    #axes x and y ranges
    axes = plt.gca()
    axes.set_xlim([xmin,xmax])
    axes.set_ylim([ymin,ymax])

    # subsampling to reduce density of points on the plot
    z = z[0::2]
    y_test = y_test[0::2]
    plt.scatter(z[:,0],z[:,1],marker='')
    for i,digit in enumerate(y_test):
        axes.annotate(digit,(z[i,0],z[i,1]))
    plt.xlabel('z[0]')
    plt.ylabel('z[1]')
    plt.savefig(filename)
    plt.show()

    filename = os.path.join(model_name,'digits_over_latent.png')
    #display a 30*30 2D mainfold of digits
    n = 30
    digit_size = 28
    figure = np.zeros((digit_size * n,digit_size * n))
    #linearly spaced coordinates corresponding to the 2D plot of digit classes in the latent space
    #线性间隔的坐标，对应于潜在空间中数字类的二维图
    grid_x = np.linspace(-4,4,n)
    grid_y = np.linspace(-4,4,n)[::-1]

    for i,yi in enumerate(grid_x):
        for j,xi in enumerate(grid_y):
            z_sample = np.array([[xi,yi]])
            x_decoded = decoder.predict(z_sample)
            digit = x_decoded[0].reshape(digit_size,digit_size)
            figure[i * digit_size:(i+1)*digit_size,j*digit_size:(j+1)*digit_size] = digit

    plt.figure(figsize=(10, 10))
    start_range = digit_size // 2
    end_range = (n-1) * digit_size + start_range + 1
    pixel_range = np.arange(start_range, end_range, digit_size)
    sample_range_x = np.round(grid_x, 1)
    sample_range_y = np.round(grid_y, 1)
    plt.xticks(pixel_range, sample_range_x)
    plt.yticks(pixel_range, sample_range_y)
    plt.xlabel("z[0]")
    plt.ylabel("z[1]")
    plt.imshow(figure, cmap='Greys_r')
    plt.savefig(filename)
    plt.show()

加载数据与超参数

# MNIST dataset
(x_train, y_train), (x_test, y_test) = keras.datasets.mnist.load_data()

image_size = x_train.shape[1]
original_dim = image_size * image_size
x_train = np.reshape(x_train, [-1, original_dim])
x_test = np.reshape(x_test, [-1, original_dim])
x_train = x_train.astype('float32') / 255
x_test = x_test.astype('float32') / 255

#超参数
input_shape = (original_dim,)
intermediate_dim = 512
batch_size = 128
latent_dim = 2
epochs = 50

VAE模型

#VAE model
#encoder
inputs = keras.layers.Input(shape=input_shape,name='encoder_input')
x = keras.layers.Dense(intermediate_dim,activation='relu')(inputs)
z_mean = keras.layers.Dense(latent_dim,name='z_mean')(x)
z_log_var = keras.layers.Dense(latent_dim,name='z_log_var')(x)

z = keras.layers.Lambda(sampling,output_shape=(latent_dim,),name='z')([z_mean,z_log_var])

encoder = keras.Model(inputs,[z_mean,z_log_var,z],name='encoder')
encoder.summary()
keras.utils.plot_model(encoder,to_file='vae_mlp_encoder.png',show_shapes=True)

#decoder
latent_inputs = keras.layers.Input(shape=(latent_dim,),name='z_sampling')
x = keras.layers.Dense(intermediate_dim,activation='relu')(latent_inputs)
outputs = keras.layers.Dense(original_dim,activation='sigmoid')(x)
decoder = keras.Model(latent_inputs,outputs,name='decoder')
decoder.summary()
keras.utils.plot_model(decoder,to_file='vae_mlp_decoder.png',show_shapes=True)

outputs = decoder(encoder(inputs)[2])
vae = keras.Model(inputs,outputs,name='vae_mpl')

模型训练

if __name__ == '__main__':
    parser = argparse.ArgumentParser()
    help_ = "Load tf model trained weights"
    parser.add_argument("-w", "--weights", help=help_)
    help_ = "Use binary cross entropy instead of mse (default)"
    parser.add_argument("--bce", help=help_, action='store_true')
    args = parser.parse_args()
    models = (encoder, decoder)
    data = (x_test, y_test)

    #VAE loss = mse_loss or xent_loss + kl_loss
    if args.bce:
        reconstruction_loss = keras.losses.binary_crossentropy(inputs,outputs)
    else:
        reconstruction_loss = keras.losses.mse(inputs,outputs)

    reconstruction_loss *= original_dim
    kl_loss = 1 + z_log_var - keras.backend.square(z_mean) - keras.backend.exp(z_log_var)
    kl_loss = keras.backend.sum(kl_loss,axis=-1)
    kl_loss *= -0.5
    vae_loss = keras.backend.mean(reconstruction_loss + kl_loss)
    vae.add_loss(vae_loss)
    vae.compile(optimizer='adam')
    vae.summary()
    keras.utils.plot_model(vae,to_file='vae_mlp.png',show_shapes=True)
    save_dir = 'vae_mlp_weights'
    if not os.path.isdir(save_dir):
        os.makedirs(save_dir)
    if args.weights:
        filepath = os.path.join(save_dir,args.weights)
        vae = vae.load_weights(filepath)
    else:
        #train
        vae.fit(x_train,
                epochs=epochs,
                batch_size=batch_size,
                validation_data=(x_test,None))
        filepath = os.path.join(save_dir,'vae_mlp.mnist.tf')
        vae.save_weights(filepath)
    plot_results(models,data,batch_size=batch_size,model_name='vae_mlp')

测试经过训练的解码器

在训练了VAE网络之后，可以丢弃推理模型。为了生成新的有意义的输出，从用于生成$\epsilon$的高斯分布中抽取样本：

效果展示

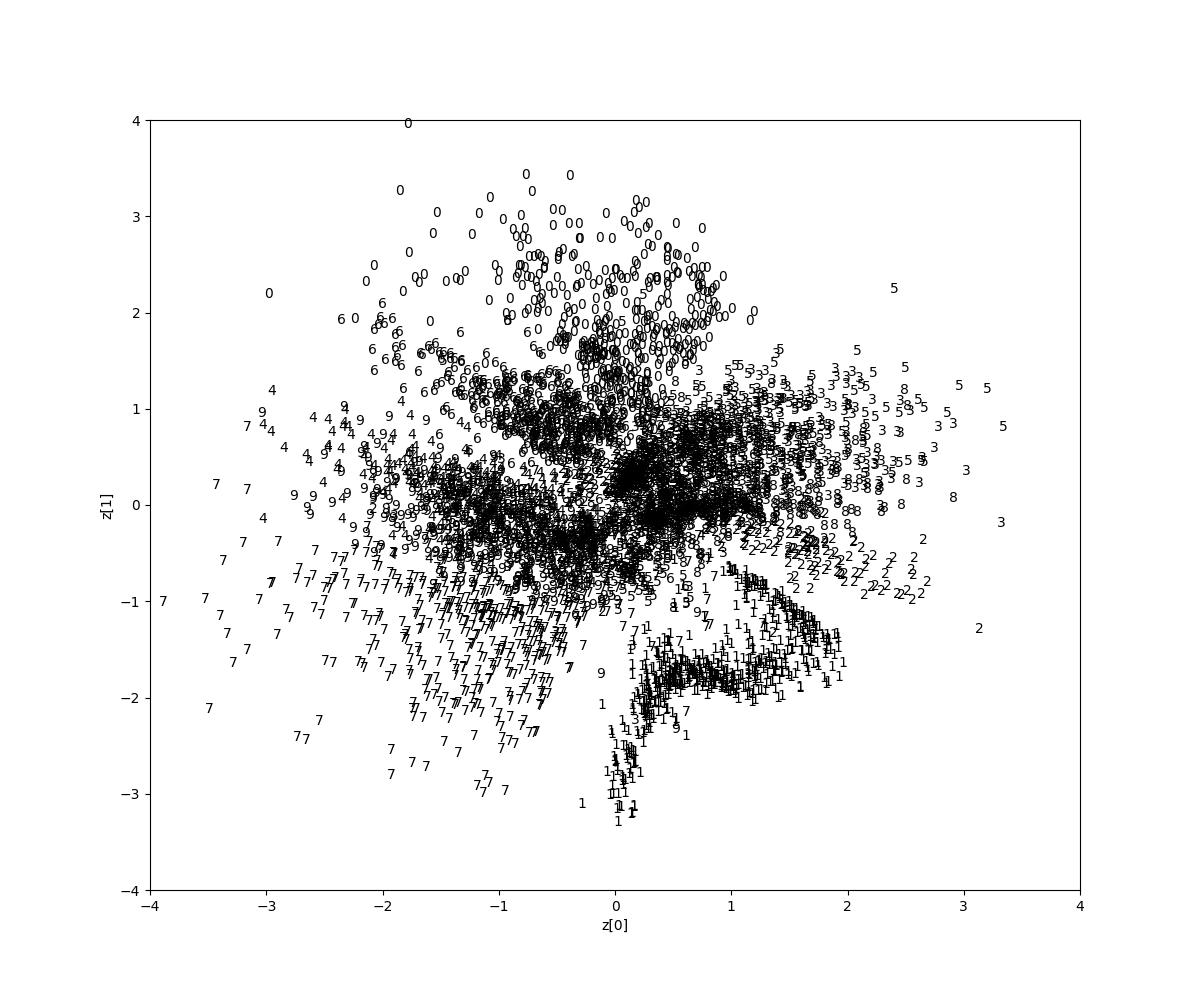

潜矢量可视化

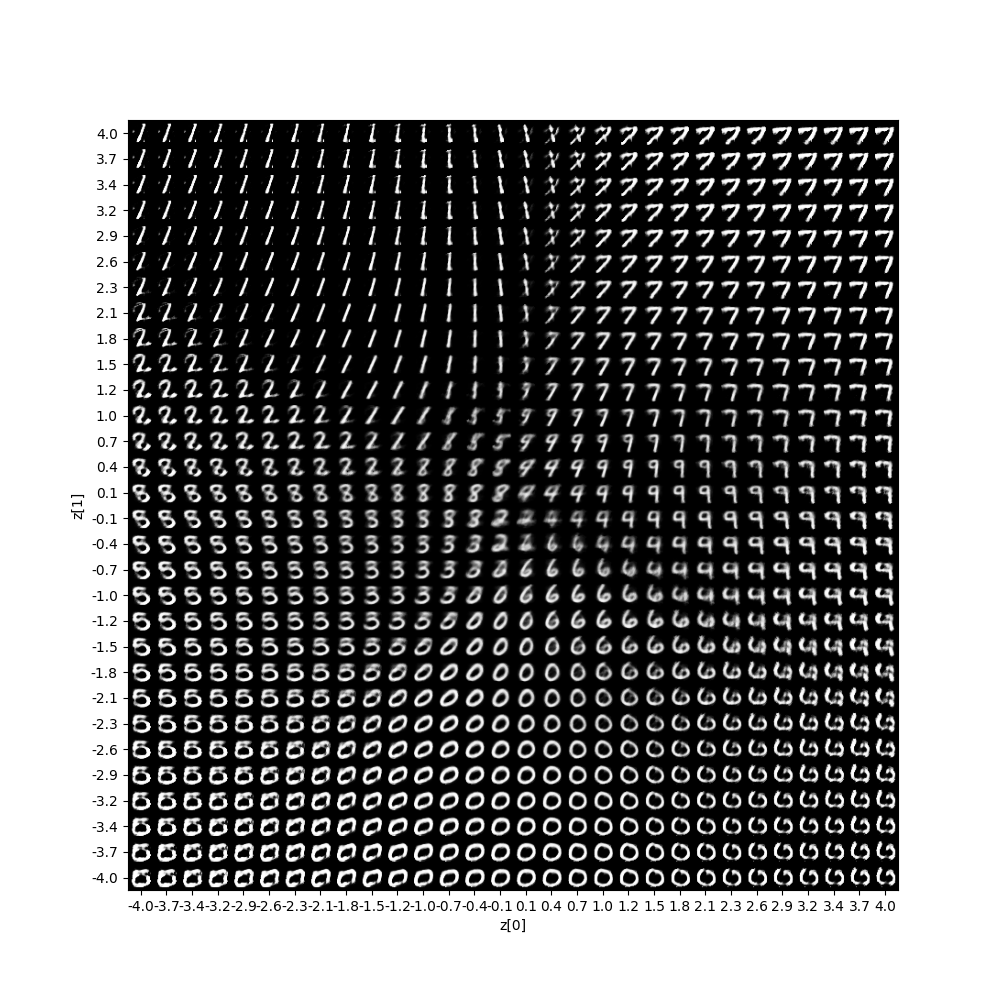

图片生成
