05. 矢量瓦片支持下的在线交互可视化工具设计与实现

摘要

针对在线地图制图过程中不仅注重成图速度，而且兼顾可视化效果的特点，本文提出了一种面向用户的网络地图在线交互可视化方法。该方法基于矢量瓦片技术，通过 WFS 发布 GeoJSON 格式矢量数据，将数据以渐进传输的方式缓存在客户端，用户在浏览器端编辑地图符号，确定地图符号与图层参数，将矢量数据转换成地图表达。基于该方法设计的在线交互可视化工具，充分利用 WebGIS 系统中客户端的 CPU 和 GPU 计算资源，通过脚本语言解析用户设置的样式信息，采用 WebGL 技术将内存中的矢量数据渲染成图并进行动态展示，降低了数据渲染对服务器的依赖，丰富了地图表达方式。

关键词

矢量瓦片; 地图符号; 在线地图; GeoJSON; 自适应

网络地图面向任意用户，不同的使用环境使得用户对地图的需求不同［1］ 。现阶段主流的在线地图，如 Google 地图、百度地图、天地图等，以固定的样式呈现给用户，不能兼顾用户多样化的需求。OSM 地图允许用户参与空间数据的在线编辑，但要素的符号不能编辑。制图专家不可能为所有用户定制满足其需求的网络地图，因此制图者的角色由以前的制图专家转向普通地图用户，即“地图为人人，人人都制图”［2］ 。现有的 OGC 标准只提供有限的图式表达，且符号配置功能简单，各种地图符号服务难以聚合［3-5］ ，与复杂的网络地图制图需求存在矛盾。

作为在线地图空间数据的重要组成部分，矢量数据由于数据结构紧凑，冗余度低，客户端交互性、分析操作性强，图形显示质量好等优点而越来越广泛地应用于在线地图中［6］ ，但当数据量增大到一定程度时，受网络带宽限制或客户端电脑硬件的局限，矢量数据渲染效率及用户体验明显降低 ［7］ 。

目前，很多学者已将矢量瓦片技术应用于在线地图制图中。牛秀丽等在矢量瓦片技术的基础上，探讨了该技术在网络地图中多样化表达中的应用，但需要通过代码来改变地图的样式，提高了使用门槛［8］ 。黄瑞阳从符号共享的角度，设计了客户端和服务器端均能识别的地图样式描述语言，实现在线制图的目的，但是此方案在渲染大规模矢量数据时，渲染效率有待提高 ［9］ 。基于此，本文提出一种无需插件、不依赖专业制图环境、面向用户的网络地图在线交互可视化工具实现方法。该方法基于矢量瓦片技术，通过 WFS 发布 GeoJSON 格式矢量数据，将矢量数据以渐进传输的方式缓存在客户端。用户在浏览器端编辑地图符号，设置图层样式，确定地图符号和图层参数。基于该方法设计的在线可视化工具，通过脚本语言解析样式信息，并作用于内存中的矢量数据，最终采用WebGL 技术将数据渲染成图并进行动态展示。

1. 矢量瓦片组织与渲染

1.1 矢量瓦片

矢量瓦片是指将大范围内的矢量数据，以规则格网对同一范围内的矢量数据进行切割，计算并保存每个格网中所包含的矢量要素，每个格网按照一定的命名规则进行命名 ［10-11］ 。前端调用数据时，根据用户感兴趣的地图范围，计算出地理格网，映射成命名规则，组装成地址请求并依次加载。矢量瓦片在纵向上分层，减少了小比例尺地图时传输数据的数据量。在横向上分块，降低了矢量数据渲染计算的复杂度。矢量瓦片按照金字塔的方式进行调度，切割好的瓦片以文件的形式存储 ［12-13］ 。

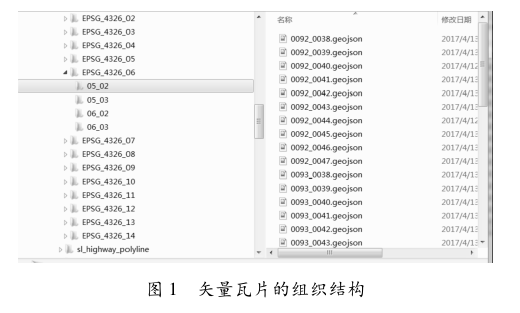

矢量瓦片是矢量数据多尺度表达的一种形式。如图 1 所示，矢量瓦片的每个层级数据都放置在单独的文件夹中，并可从命名中获取该文件存储哪一层级的数据。地理网格的矢量数据以 GeoJSON 格式文件存储。如果要素所占地理范围较大，将跨越多个格网，造成同一要素储存在多个瓦片中。有学者为保留要素的完整性，每个瓦片都保留要素的全部信息，造成大量的数据冗余。本文将跨越瓦片的要素在格网边界进行相交分析，计算要素与地理格网的交点，让要素在边界处断开，每张瓦片保存要素的部分数据。

1.2 基于 GeoJSON 的矢量瓦片组织

GeoJSON 为能被 JavaScript 简单、快速解析的一种轻量级数据格式，用来对地理要素模型进行编码。GeoJSON 定义的几何特征遵循 OGC 简单要素模型，融合了 JavaScript 的对象表示法，适用于网络数据传输。每个要素包含空间信息和属性信息，其中type 的值必须是 GeoJSON 定义成员中的一种，涵盖了地理要素中点、线、面等几何要素。Properties 的值保存属性数据。GeoJSON 注重地理数据内容表达，而不负责数据图形解释，内容与形式分离是GeoJSON 的重要特征之一［14-16］。

GeoJSON 的矢量瓦片中每个要素都有 ID 编码。跨越瓦片的要素被地理格网分割，破坏了数据的完整性，被分割的要素用 ID 编号进行关联。客户端将矢量数据下载并释放到内存中，渲染引擎通过搜索唯一的 ID 标识，对要素进行拓扑链接和属性归拼，保证线面对象能够自然过渡、无缝衔接，消除数据表达的歧义。对于没有数据的地理格网区域，不再进行分割与编码。由于矢量瓦片的编码只与地理格网、层级有关，因此缺失的瓦片并不影响其余瓦片的命名与调度。

1.3 基于 WebGL 的矢量数据渲染

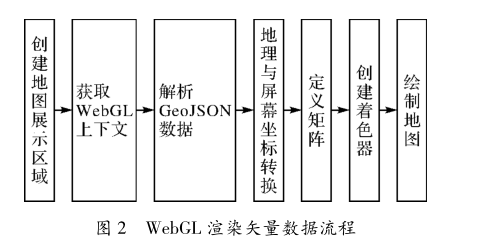

由于 GeoJSON 注重地理模型的表达而不负责几何图形的解释，因此传输至客户端的几何要素，需要 JavaScript 解析并渲染为屏幕图形。HTML5 图形无插件渲染技术包括 Canvas 与 WebGL。WebGL 能够提供硬件加速渲染，适用于复杂大规模图形显示，因此采用 WebGL 技术加速矢量数据的渲染效率［17］ ，如图 2 所示。WebGL 中把复杂的多边形对象分解为三角形、线和点等图元，然后利用 GPU 的渲染管线并行处理各个图元，最终将几何对象展示到画 布 上。WebGL 采 用 统 一、标 准、跨 平 台 的OpenGL 接口实现，因此得到主流浏览器的支持 ［18］ 。

WebGL 技术首先需要创建地图展示区域，用来展示地图。然后将图形区域作为 HTML5 对象节点发送给 WebGL，作为其上下文环境。JavaScript 解析6 2 1 测 绘 通 报 2018 年 第 4 期GeoJSON 中的点线面模型，通过地理坐标与屏幕坐标之间的正反算，生成 WebGL 需要的顶点数组，组成矩阵。WebGL 调用渲染管线，创建着色器，绘制图元，最终将地理数据转化为地图表达，把地图展示在用户界面上。

2. 在线交互可视化工具的设计

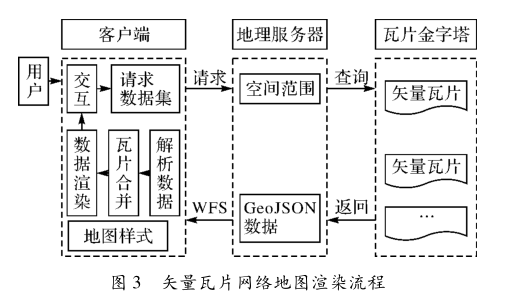

矢量瓦片的优势在于只请求和渲染视图范围内的矢量数据，有效地降低了网络传输的压力和计算的复杂度。用户在前端浏览地图时，矢量数据的渲染流程如图 3 所示。

当用户通过浏览器发出数据请求时，地理服务器计算出请求数据的空间范围，通过空间范围计算出瓦片金字塔的级别及瓦片编号，动态请求下载矢量瓦片数据。通过瓦片编码查询出 GeoJSON 格式的矢量瓦片，地理服务器通过 WFS 发布服务，将数据发 送 至 前 端。位 于 浏 览 器 缓 存 中 数 据 结 合JavaScript 设置渲染样式，通过 WebGL 技术将地理数据渲染成地图。当用户感兴趣的范围确定时，数据丰富度满足用户需求时，浏览器无需再向服务器
请求服务。地理数据是通过 JavaScript 设置样式，前端实时渲染，因此可以通过提供地图符号编辑界面的方式，使渲染的地图多样化、形式自由化，能够快速成图，满足不同用户的需求。

2.1 在线可视化工具总体设计

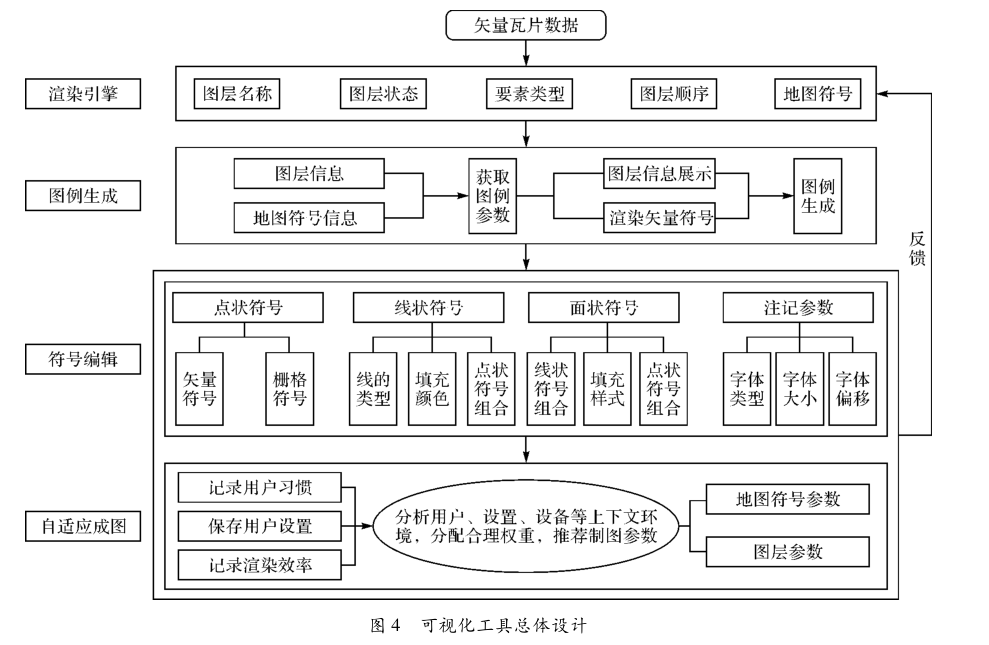

相比于栅格瓦片的地图渲染，矢量瓦片的成图流程增加了数据融合和样式设置 2 个部分。在设计可视化工具时，要综合考虑矢量数据的融合、图层信息的获取，以及图层样式信息的传递等，如图 4 所示，在线可视化工具的总体设计分为渲染引擎模块、图例生成模块、符号编辑模块与自适应成图模块。

渲染引擎主要负责解析矢量瓦片，融合矢量数据，接受自适应模块的图层渲染参数，将矢量数据渲染成图。图例生成模块主要以图层为单位展示图层信息和各要素的地图符号，是网络地图的重要组成部分，也是渲染引擎与符号编辑模块间的桥梁，通过图例生成模块，利用图层信息与地图符号传递渲染信息。

符号编辑模块与自适应符号配置模块是可视化工具的核心模块，是实现网络地图表现形式多样化，快速输出符合用户需求地图的关键。符号编辑模块主要负责为用户提供编辑地图符号的界面，用户能够自定义渲染样式。自适应模块主要通过分析用户硬件的渲染效率、设置信息、用户专业背景、操作习惯等变量，挖掘数据信息，设置制图参数，反馈至渲染引擎，达到自适应快速制图的目的。符号编辑与自适应符号配置模块，独立于矢量数据。已编辑的
图层样式信息以 XML 方式保存，传递给渲染引擎，实时展示成图效果。

2.2 地图符号编辑

本模块作为网络地图在线交互可视化的重要一环，地图符号编辑模块封装为地图符号资源，着重利用 WebGIS 系统中客户端的计算资源，在前端为用户提供在线可视化服务。

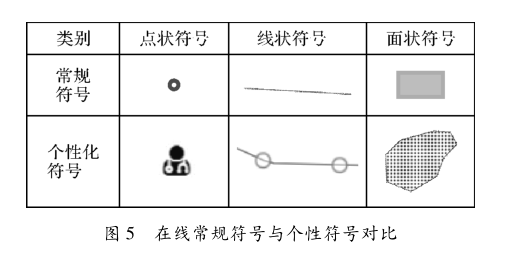

网络地图符号相对于传统地图符号视觉变量应用更加灵活，具有更强的直观性、抽象性和会意性［19］ 。现阶段，OGC 标准只提供有限的图式表达，造成主流在线地图，地图符号如图 5 所示，常规符号样式单一，以纯色填充区别不同地图符号类别。而地图符号编辑工具，符号样式信息无需在服务器端和客户端之间传递。充分利用客户端计算资源，将符号编辑逻辑与渲染在前端实现，从而实现多种视觉变量的组合，点符号与线符号、点符号与面符号等多种符号聚合形式，并且添加了丰富的图片作为点符号样式，为用户提供个性化符号服务，提高了网络地图的表现力，增加了网络地图的多样性和吸引力。

在地图编辑模块中，为了减轻加载至浏览器的数据量，不是设计庞大的预定义地图符号库，而是预先设计了几种经典的地图符号。根据自适应制图模块分析结果，选择性地加载基本地图符号至客户端。在基本地图符号的基础上，提供地图符号编辑的功能，引导用户设置自定义的地图符号，增强在线地图交互功能。地图编辑模块把地图符号从空间形态上划分为点状符号、线状符号和面状符号。矢量数据传输至前端后，空间数据与属性数据存储在内存中，用户可以根据要素的属性值，筛选、过滤要素是否要加载至图层中，并进行符号化。

点状符号分为矢量符号和栅格符号，栅格符号用预先制作好的图片代表地物，可以由客户端本地的标准规格 PNG 图片组成。矢量点状符号是指设置点的形状、大小、颜色等视觉变量，实时生成的地图符号。根据地图的载负量与地图美观问题，设置点状符号偏移与位置。

线状符号由用户通过设置线宽、颜色、线型等变量改变线要素的渲染样式。可视化工具提供线符号与点符号的聚合功能，设置点状符号之间的间隔、线符号与点符号之间的位置关系，生成新的线符号，丰富网络地图中的线状符号样式。

面状符号由线符号和点符号聚合而成。通过可视化工具，可以设置面状符号线的颜色、宽度及线型。填充可以由纯色填充组成，也可以由点符号填充组成，点符号的填充颜色、大小、形状均可由用户编辑。用户可以根据地图渲染的效果，动态改变点符号的填充密度。在线可视化工具的优势在于，聚合的地图符号样式无需传递至服务器端，在客户端各个模块间可以共享，从而实现动态改变地图样式。

2.3 自适应地图符号配置

通过矢量数据制作网络地图，不可避免地要考虑矢量数据的网络传输与渲染效率。为了减少无效数据的渲染，提高用户的操作体验，设计自适应地图符号配置模型。如 POI 数据包括医院、学校、银行、超市、居民区等位置信息，但用户有可能只关注超市的专题信息，若对全部的 POI 数据渲染将造成不必要的显卡计算。

自适应地图符号配置是将用户对地图符号的设置、要素密度、计算机渲染数据的效率、注记的内容等作为输入变量，以地图符号的参数、地图风格、地图范围、渲染的要素作为输出变量。合理设置输入参数的影像因子，输入参数与输出参数形成映射关系，推荐用户加载的数据量和地图符号的复杂度等。这些制图参数以 XML 格式保存并反馈至渲染引擎模块，提供渲染样式，达到自适应快速成图的目的。具体如下

Layer 为 图 层; Style 为 样 式，其 中 Style 由 颜 色(Colour )、大 小 ( Size )、形 状 ( Shape )、方 向(Direction)等视觉变量聚合而成。

上述公式揭示了自适应地图符号的流程。本文对用户设置的参数进行分析，并作为自适应推荐参数的依据。自适应地图符号配置的难点在于用户的配置信息与成图规则的关联，二者难以用统一的连续函数进行表达，暂且由分段函数进行描述，定性定量地进行映射。如本文将用户设置的填充密度值作为基准，渲染时间和用户选择某一数值的频率作为重要的影响因子。当渲染时间 t 的值位于区间［0，t 1 ］时，填充密度保持不变;当 t 位于区间［t 1 ，t 2 ］时，填充密度进行减半操作;当 t 位于大于 t 2 的区间时，填充方式改为纯色填充。同样，用户选择某一数值的频率，也与制图参数进行定量关联，频率超出某一数值时，此密度设置作为推荐参数直接反馈至渲染引擎。当然，渲染时间越长，影响因子越重，当渲染时间超过用户能够承受的等待极限时，渲染时间的影响因子将超过频率的影响因子，进而把渲染时间对应的符号参数作为推荐值，反馈至用户。

网络化时代，网络地图用户具有主动性、不确定性和需求多样性的特点。网络传输效率是影响用户体验的重要指标。基于矢量数据的网络地图，不仅要传输大规模的矢量数据，还有对地图符号库数据进行传输，增加了网络传输的压力。因此自适应地图符号配置模块，通过用户的尺度选择、样式偏好、要素设置等因素，挖掘用户行为与制图规则之间的关联关系，综合考虑客户端计算机环境的基础上，为用户提供快速成图服务。

3. 应用试验

针对上述矢量瓦片的设计理论，笔者开发了基于 JavaScript 的网络地图可视化工具。试验数据为面状全国行政区划图，数据量为 62 MB，线图层采用全国高速路网数据，数据量为 63 MB，点数据采用全国部分的 POI 数据，数据量为 50 MB。试验环境:处理器 为 Intel ( R) Core ( TM) i7-4720HQ CPU @2．6 GHz，内存为 8 GB，系统为 Windows7 旗舰版64 位操作系统。浏览器为 Chrome 版本 59．0．3067．6(正版)。

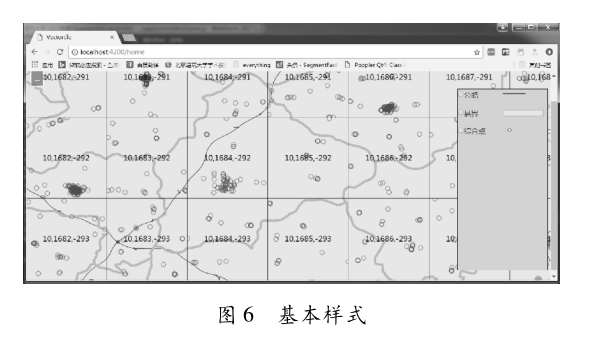

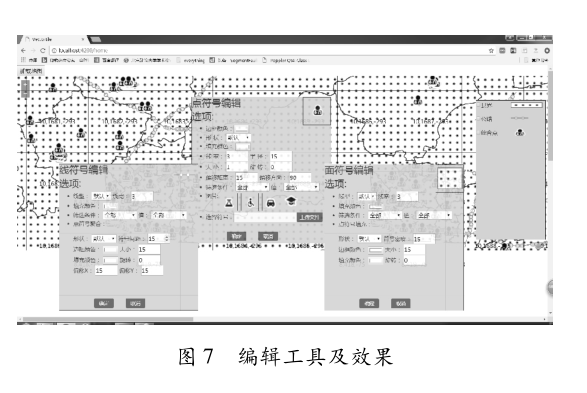

其原型系统截图如图 6、图 7 所示，根据地图范围矢量数据动态加载至浏览器，过程流畅、渲染顺利。图 6 为基本样式展示效果。矢量数据被地理格网分割，但线、面数据仍能连贯渲染，要素完整性没有被破坏。右侧面板为地图图例，能够展示图层信息，并根据地图渲染样式的不同而动态改变。图 7为编辑地图符号界面，包括点符号编辑界面、线符号编辑界面和面符号编辑界面。地图符号经过在线交互可视化工具的编辑，作用于在线地图，实时改变在线地图的渲染样式。试验结果表明，在线交互可视化工具，能够充分利用客户端计算机资源，按需加载大规模矢量数据，动态改变在线地图样式，并能够流畅渲染。

4. 结语

本文提出了基于矢量瓦片的在线交互可视化工具的设计方法，并研发了原型系统用于在线地图的多样化展示。此方法通过在线地图符号编辑，实时改变地图样式，丰富在线地图表现方式，满足用户对在线地图多样化的需求。本文地图编辑模块仅考虑了二维地图符号，对于三维符号还不能很好地支持。自适应地图符号模块通过各种参数权重确定符号配置，未能从复杂的函数映射角度去挖掘用户数据中隐含的信息，这是值得进一步研究的方向。
