USR-M100网关将4-20mA转换成mdbusTCP协议设置方法

最近现场需要将一个仪表信号送至较远处另一台计算机上显示，为了避免大量电缆敷设，使用了USR-M100网关进行协议转换。网管默认地址192.168.0.7，安装完成后送电，插上网线，将计算机IP设置成同一个网段，打开浏览器，输入网关IP地址192.168.0.7，登录管理页面，输入用户名admin密码admin

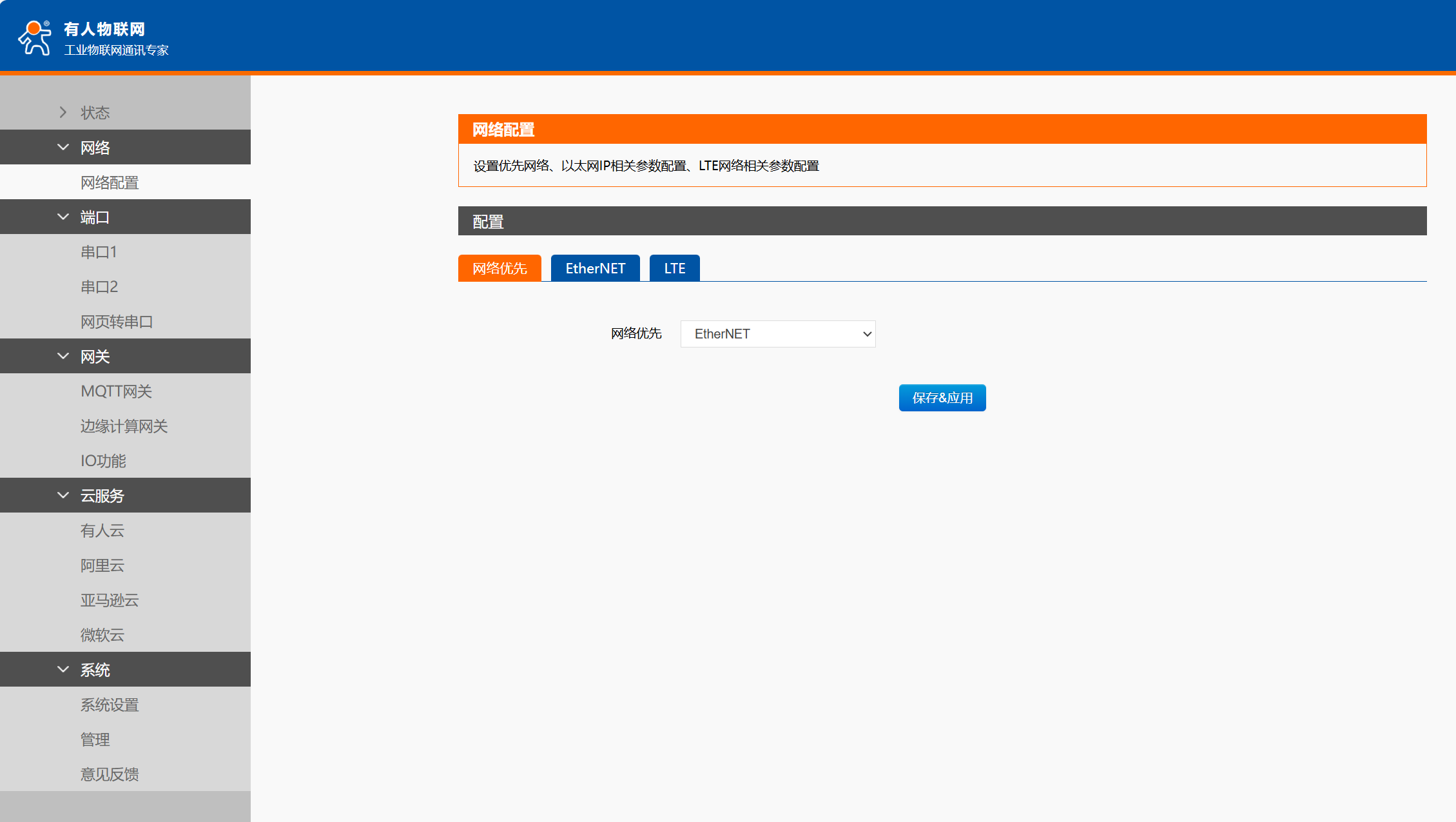

从左边树形目录找到网络-网络配置，网络优先选择EtherNet

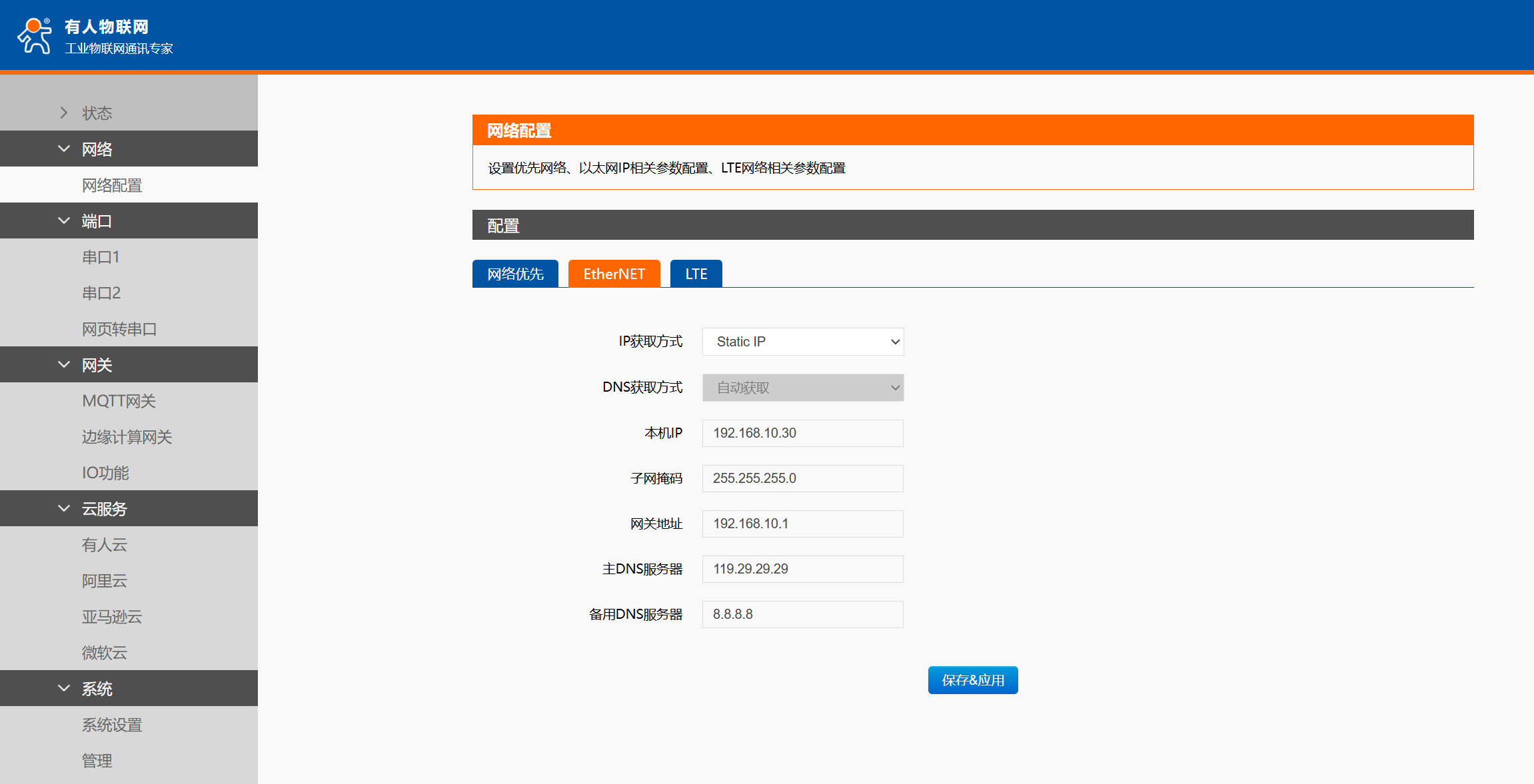

EtherNet选项卡配置如下，将网关IP设置成需要的IP地址，后面各项设置完成后，点击保存，选择下一项设置，直到最后一项设置完成后，才进行重启。如果选择重启，就需要重启很多次。

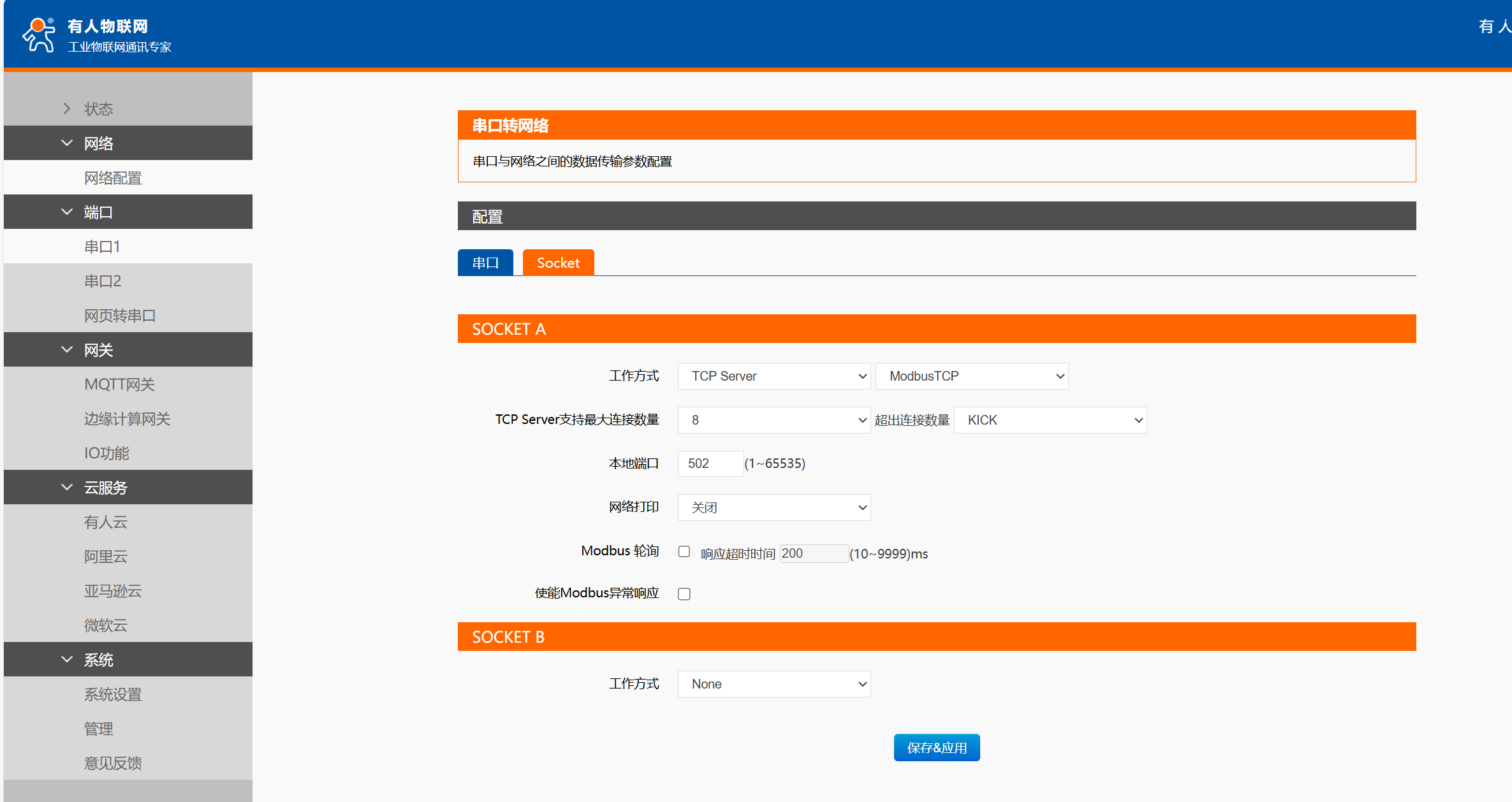

从左边树形目录找到端口-串口1-SOCKET，配置如下：

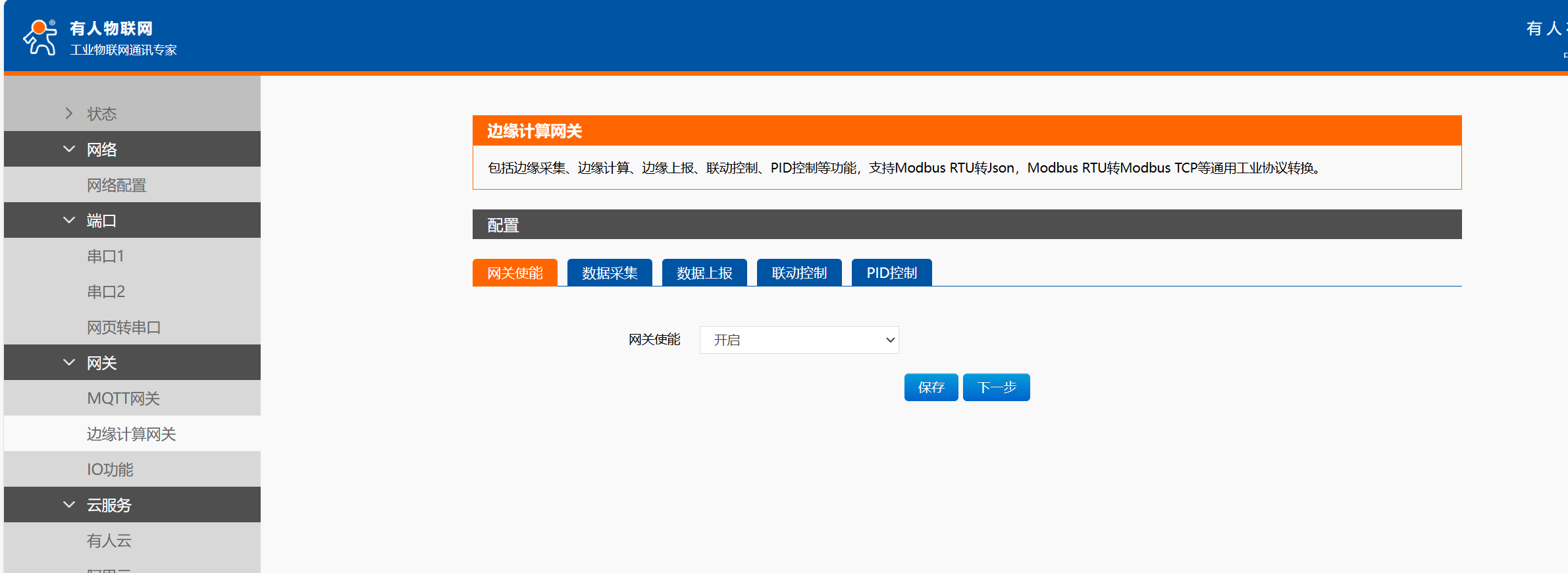

选择网关-边缘计算网关，启用边缘计算网关

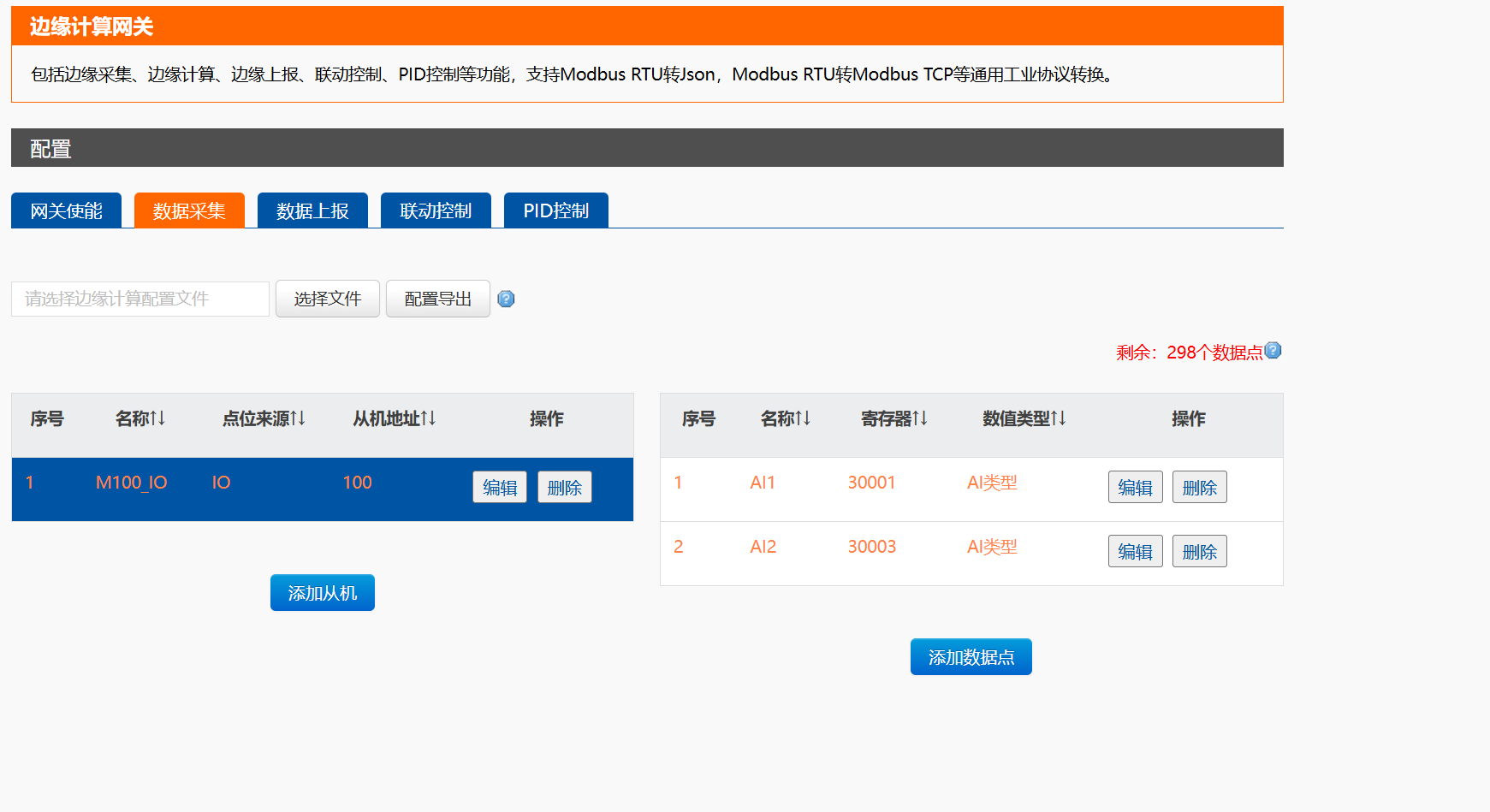

选择数据采集选项卡，默认情况下从机列表和数据点列表是空的，下图是配置完成后的样子。

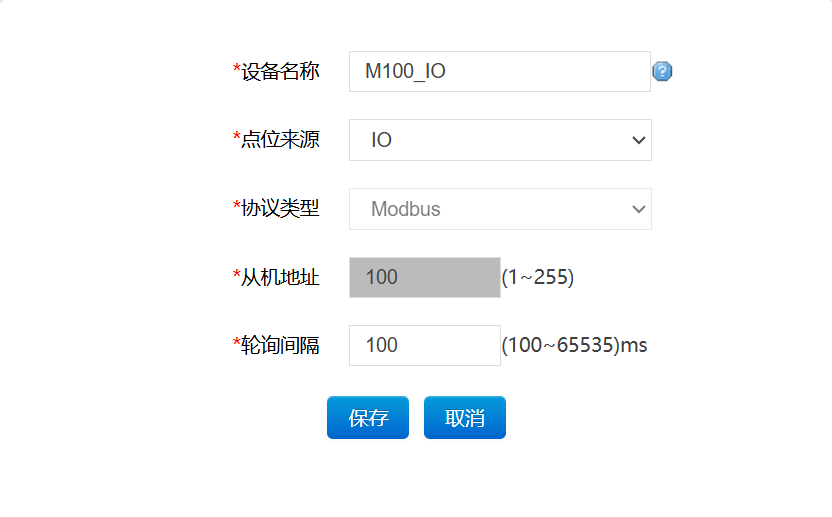

如果是新设备，点击添加从机按钮，如果是其它地方用过拿来的，就先删除已有的从机设备。点击添加从机按钮后，对话框填写如下：设备名称使用默认即可，也可以驶入自己便于理解的名字，不能是中文。因为本次应用是将4-20mA转换成modbusTCP协议，所以点位来源是IO，从机地址100，这个需要记住，远程设备读取数据时，需要做相应设置。

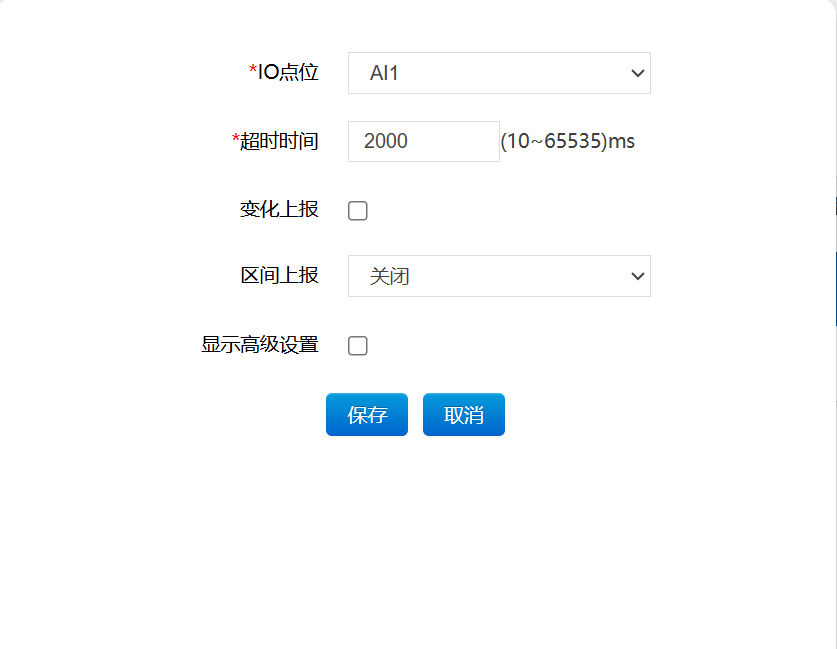

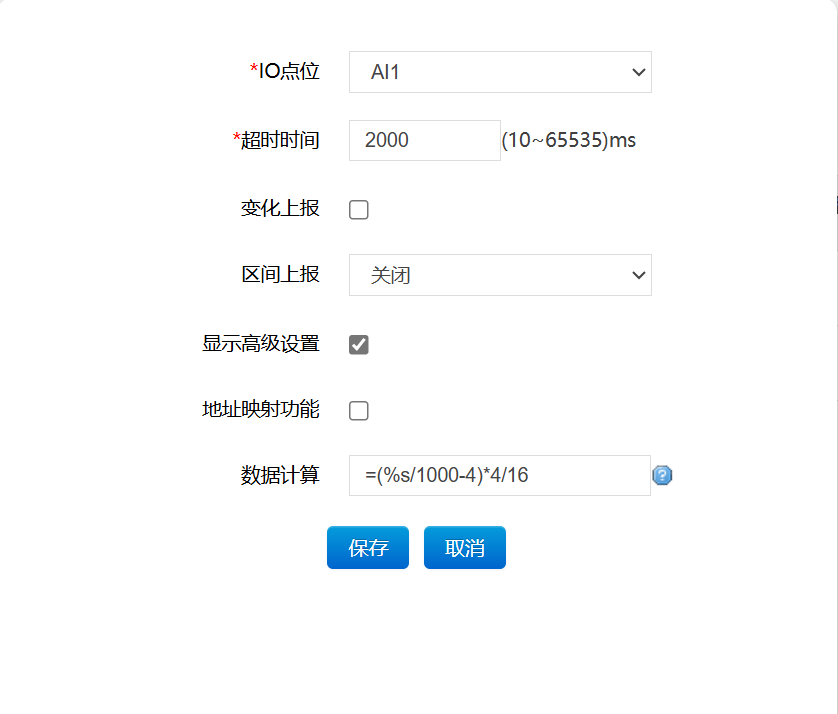

如果是新设备，点击添加数据点，如果是其它地方用过拿来的，就先删除已有的设备点。点击添加设备点按钮后，对话框填写如下：因为是模拟量输入点，所以选择AI1。第二次添加数据点时，IO点位选择AI2。要注意高级设置那里可以将4-20mA数据转换成工程量，除以1000，对应的数值是毫安值，再根据这个mA值写公式转换成实际工程量。
