Citect2018R2使用报警页面功能做操作记录1

这一篇学习笔记我在新浪博客记录过，地址是Citect2018R2使用报警页面功能做操作记录1_来自金沙江的小鱼_新浪博客 (sina.com.cn)

这两天练习了做报警页面，稍微扩展一下，可以做操作记录功能。

使用unity v13.1新建一个项目，简单配置一下硬件，新建变量：

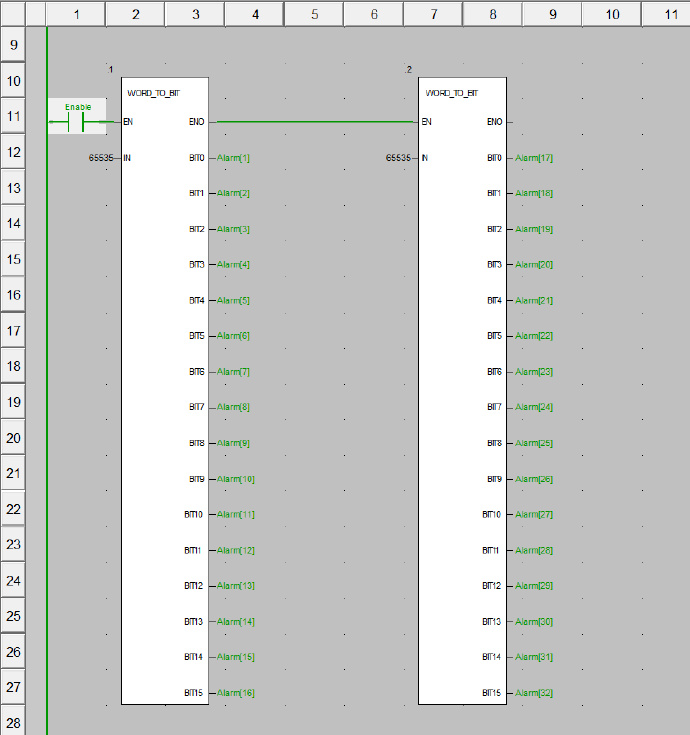

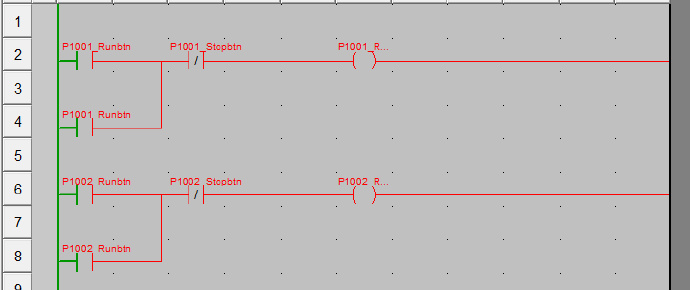

新建程序段

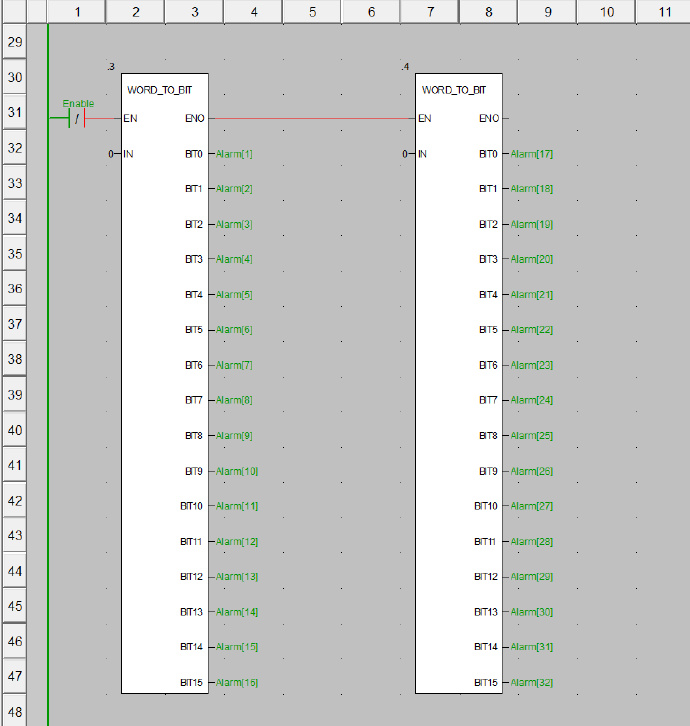

 这个练习主要是上位机功能，PLC程序不严密，仅作配合作用。



在citect2018R2新建一个项目程序，使用通讯想到连接PLC模拟器。

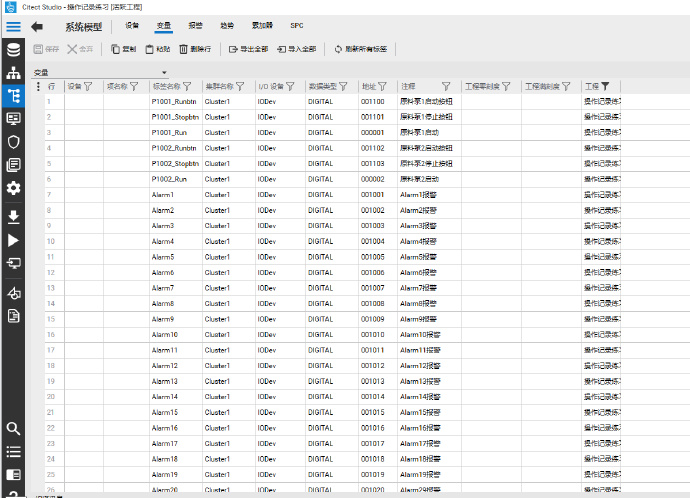

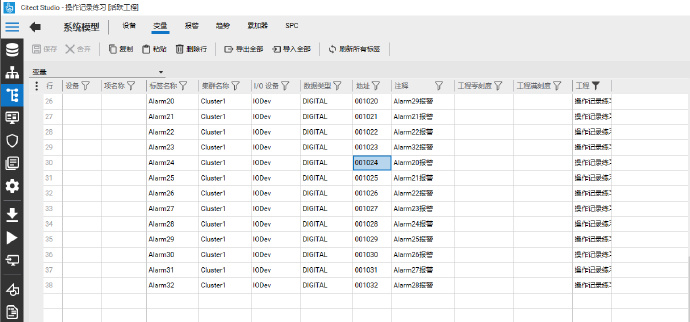

新建变量表如下：

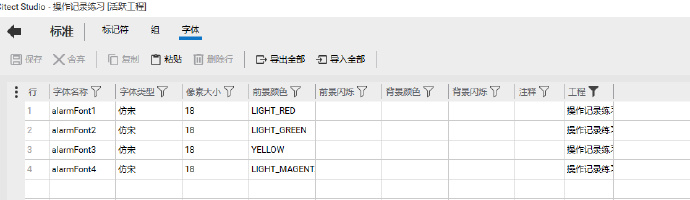

定义四种字体

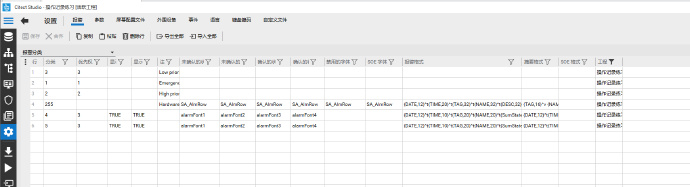

定义两种报警分类4和5



报警摘要格式为

{DATE,12}^t{TIME,10}^t{TAG,20}^t{NAME,20}^t{SumState,10}^t{Type,14}

以此为日期、时间、报警标签、报警名称、状态、是否确认。

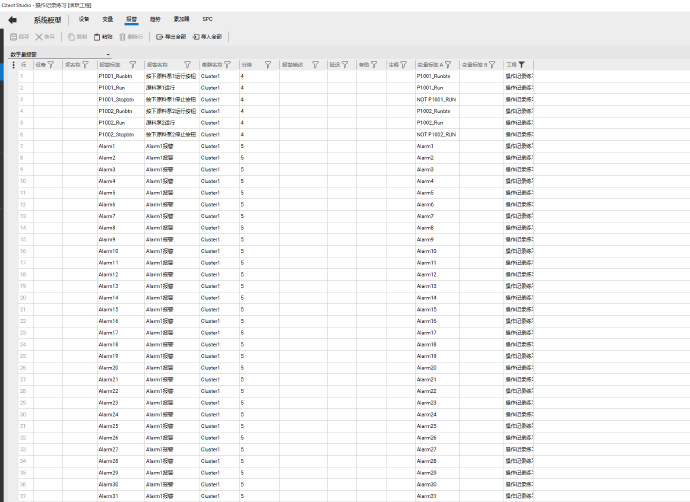

新建报警变量，其中Alarm1至Alarm32为类别5，按钮为类别4

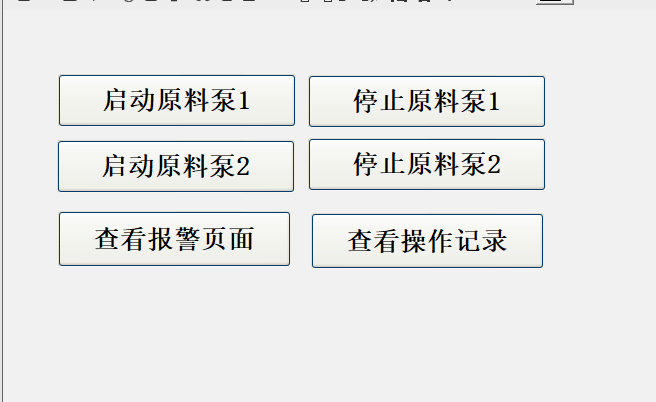

新建一个页面“泵操作页面”用于操作水泵，放置几个按钮用于两个泵的启动停止操作以及页面跳转。

泵操作按钮当鼠标按下时，对应泵动作变量为1，鼠标松开时，泵动作按钮对应变量为0



新建一个cicode函数，用于报警过滤

FUNCTION MyAlarmFilter(INT myAN,STRING class)

INT grp1=GrpOpen("AlarmFilter1",1)

StrToGrp(grp1,class)

AlarmSetInfo(myAN,2,class)

GrpClose(grp1)

END

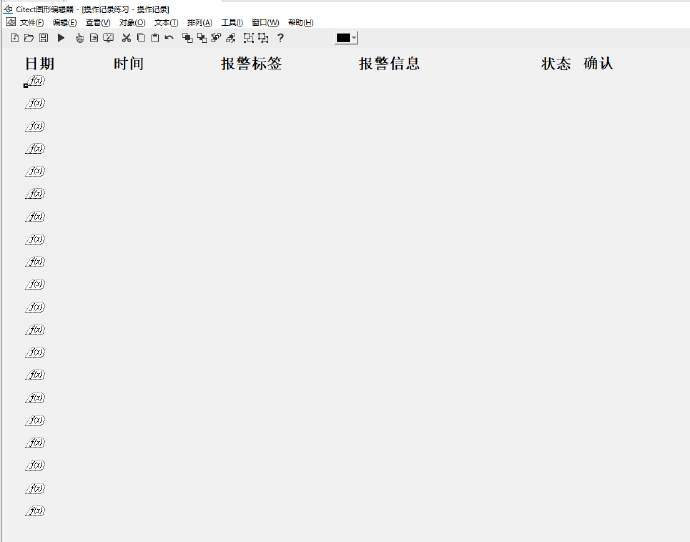

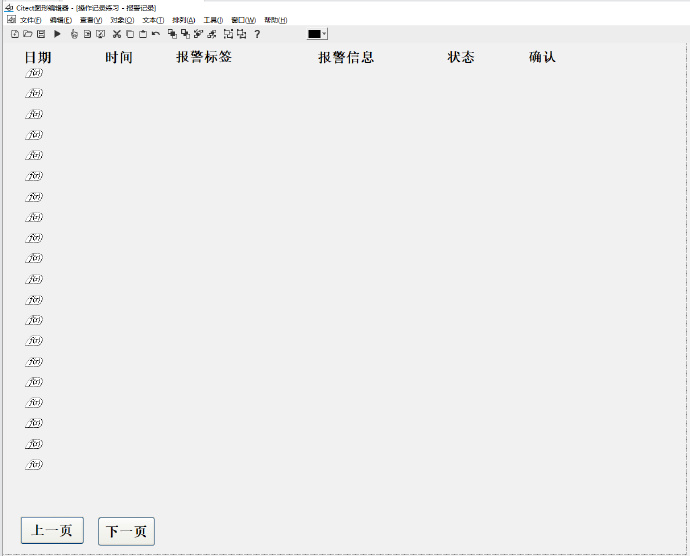

新建一个页面，名字叫做“报警记录”，最终通过上面的页面按钮弹出这个页面。而面上放置20个cicode控件和6个静态文本，两个按钮，用于翻页，第1个cicode编号是10



第1个cicode控件的函数是

AlarmDsp(10,20,10);

表示从编号为10的控件开始连续20个显示报警信息。

“报警记录”页面的事件“在页面显示时”调用这个函数

MyAlarmFilter(10,5)

表示从编号为10的cicode控件开始，只显示分类为5的报警信息（只显示报警，不显示按钮操作记录）

“泵操作画面”的“查看报警记录”按钮的鼠标点击事件写下面的脚本

PagePopUp("报警记录");

WinPos(340,40);

表示弹出画面，弹出的画面左上角位置在340，40



新建一个页面，叫做“操作记录”页面，同样放置20个cicode控件和6个静态文本。



第1个cicode脚本为

AlarmDsp(10,20,10);

每一个cicode控件的LBUTTON_UP事件脚本为

AlarmAck(0,0);

表示报警确认

该页面的“在页面显示时”事件调用这个函数

MyAlarmFilter(10,4)

表示从编号为10的cicode控件开始，只显示分类为4的报警标签。

“上一页”按钮的鼠标点击事件脚本为

AlarmDspPrev(10);

“下一页”按钮鼠标点击事件脚本为

AlarmDspNext(10);

在“泵操作画面”的“查看操作记录”按钮的鼠标点击事件写下面的脚本

PagePopUp("操作记录");

WinPos(340,40);

表示弹出画面“操作记录”，左上角位置是340,40

运行一下计算机设置向导，将“泵操作页面”设置为起始画面。

保存、编译、运行。

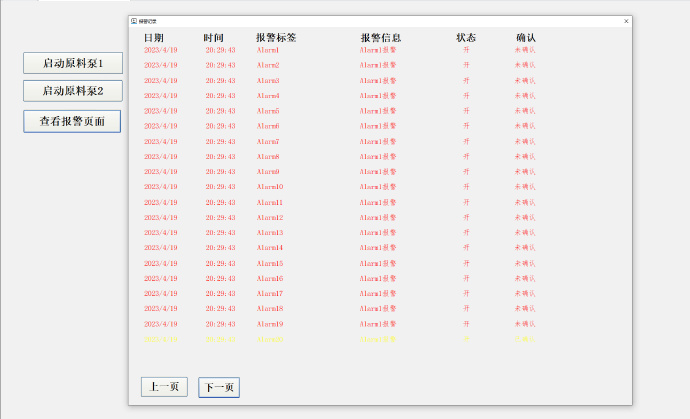

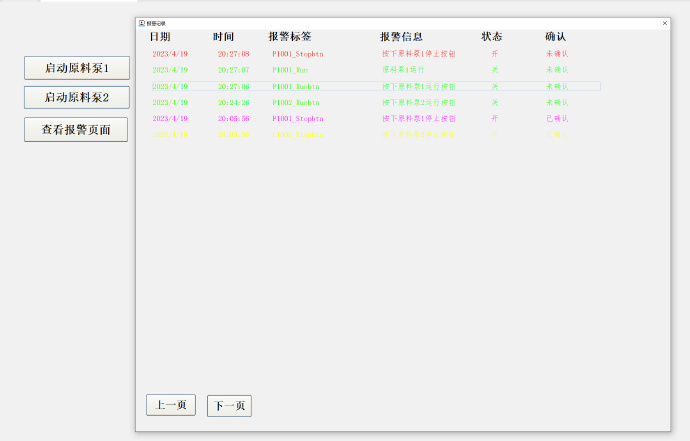

点击几下泵操作按钮，在操作记录可以看到，在PLC模拟器触发报警，在报警记录画面可以看到报警记录。在操作记录里面可以看到操作记录。
