citect2018R2报警函数练习1-做一个简单的报警显示页面

这一个笔记我在新浪博客记录过，地址是Citect2018R2报警函数练习1-做一个简单的报警显示页面_来自金沙江的小鱼_新浪博客 (sina.com.cn)



这两天看citect一些文档，想着练习一下Cicode的报警函数。

新建一个Unity项目，简单的配一下硬件

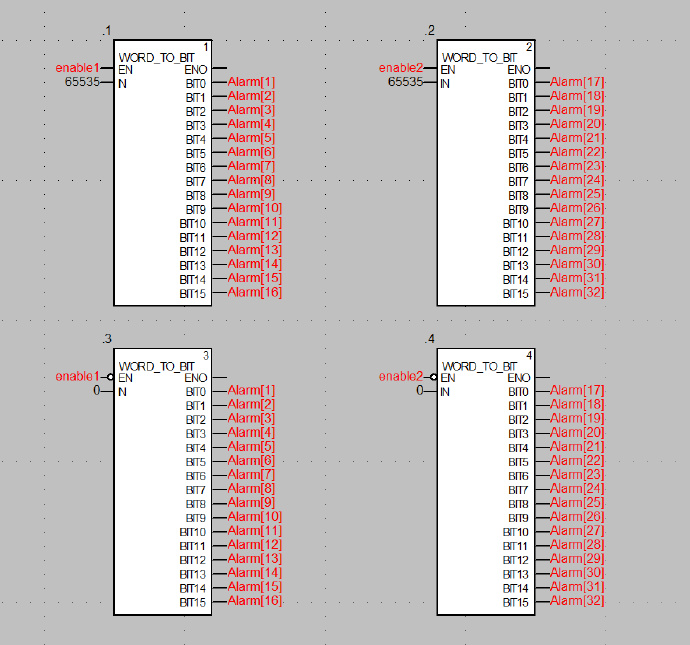

 写简单的程序

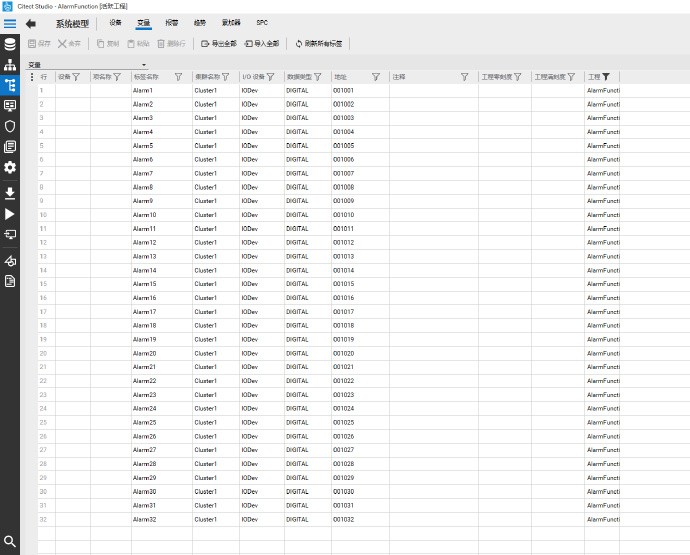

新建一个Citect2018R2程序，使用向导配置一下连接到unity模拟器。新建变量，对应unity里面EBOOL变量

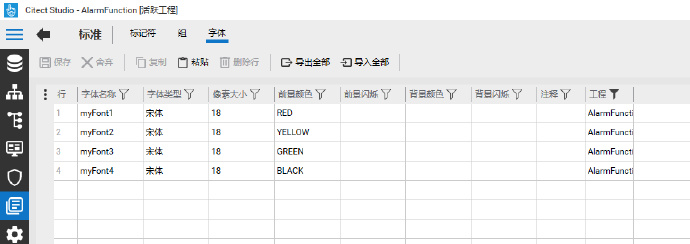

在“标准”的字体选项卡新建四种字体，应对四种状态下的报警信息文字外观

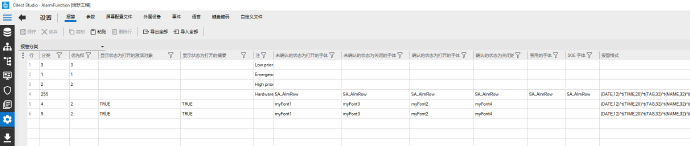

在设置-报警选项卡中，定义两个分类4和5，设置相应的参数

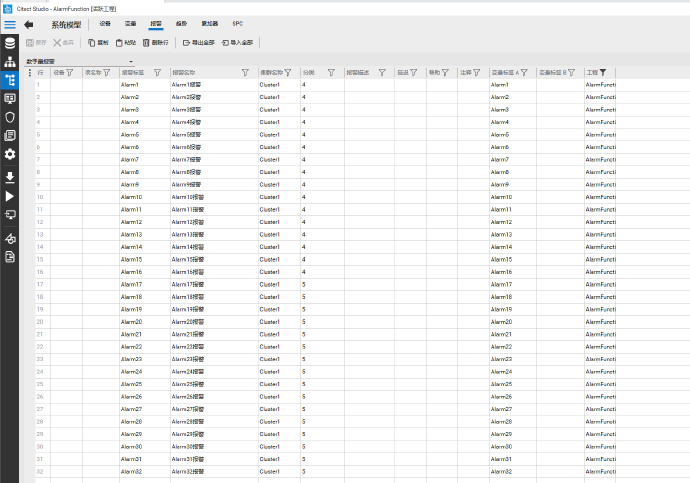

 在系统模型中，新建32个报警变量，对应前面的32个变量标签，前面16个类别为4，后面16个类别为5，这是为报警信息过滤做准备。

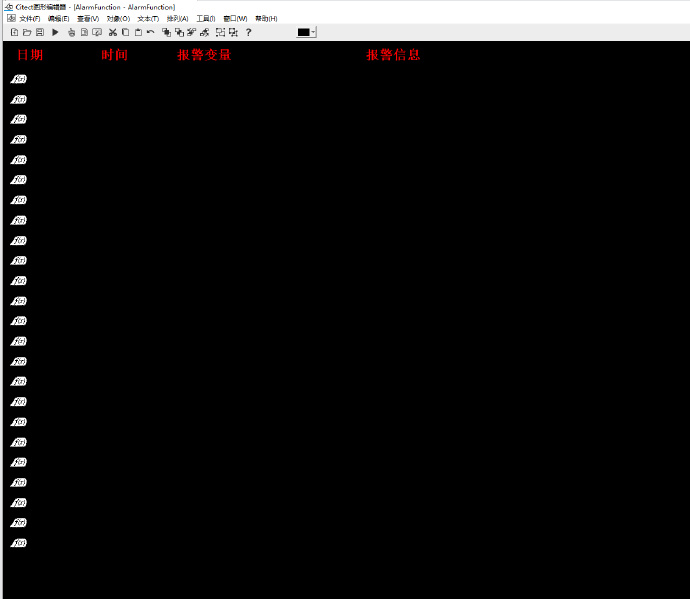

新建一个空白的页面AlarmFunction，最左侧放置24个cicode，编号从4至27连续，左对齐、等间距，放置一排文本，作为报警的表头，页面黑色背景，第一个cicode对象的命令函数为AlarmDsp(4,24,10);其它的cicode对象不写命令函数。

AlarmDsp未显示报警的命令，4为第一个cicode对象的AN编号，24为连续显示24个报警信息，10为显示所有的报警信息，具体含义可以看citect自带的帮助文件。cicode对象的AN编号要连续，数量与AlarmDsp里面的报警信息数量相匹配。



 保存编译，设置一下计算机想到，当前页面为默认启动页面。

在unity模拟器中，使能功能块，让32个报警变量都为1

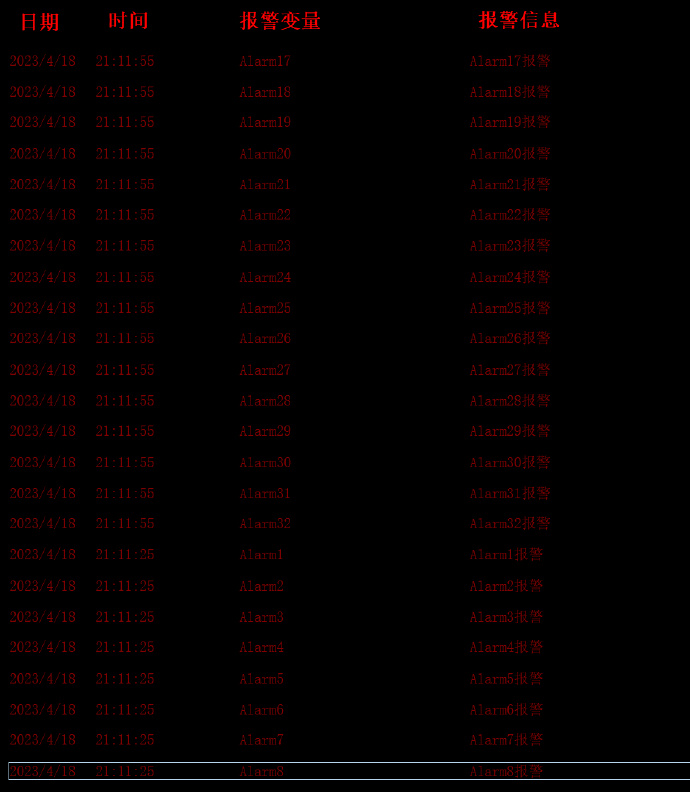

运行citect项目程序，可以看到显示了最近的24个变量



 在编辑页面的时候，报警信息的表头位置、字体、大小、配色等需要反复调整，一球达到最佳效果。

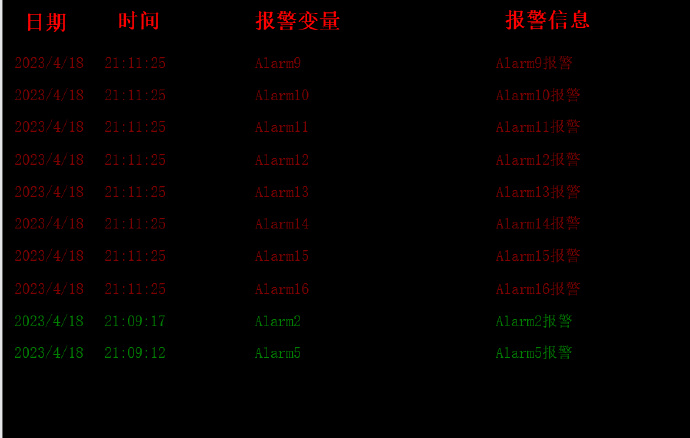

从上面的信息可以看出，有32个变量报警，只显示了24个，所以需要有翻页功能。



在报警页面底部放置两个按钮，分别用于上一页、下一页的跳转。

上一页按钮的鼠标点击事件脚本为

AlarmDspPrev(4);

4为本页第一个cicode控件的AN编号

下一页按钮的鼠标点击事件脚本为

AlarmDspNext(4);

4为本页第一个cicode控件的AN编号



保存、编译、运行，可以使用上一页、下一页进行翻页操作了。



报警信息显示出来了，如果希望进行确认，那么需要对上述24个cicode控件LBUTTON_UP事件写脚本

AlarmAck(0,0);

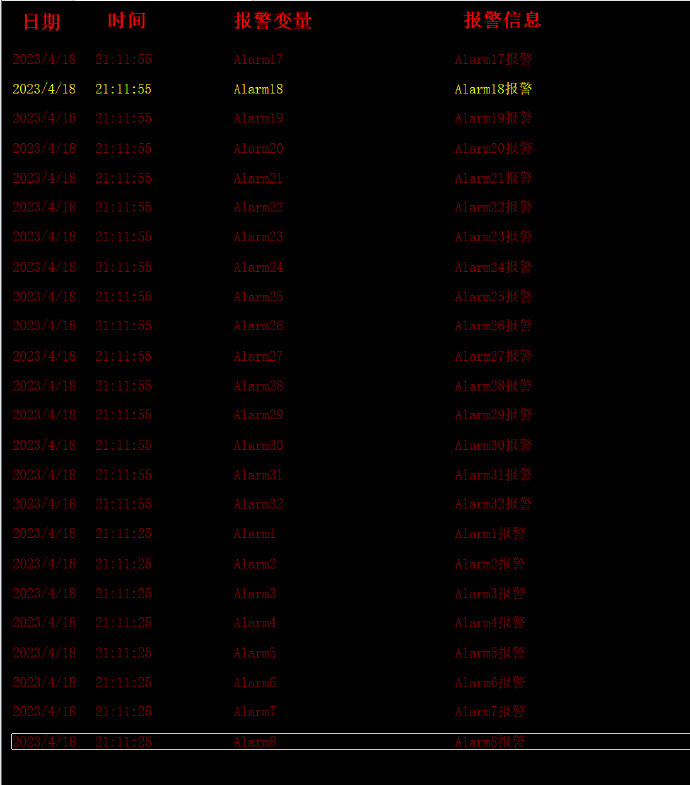

保存、编译、运行，可以看到鼠标在页面上移动时，会选中相应的行，如果点击鼠标左键，会对报警进行确认，报警的颜色相应改变。

 今天先练习到这里，明天继续，重点是报警页面进行条件过滤。今天的联系程序分享在baidu网盘，网址

链接：https://pan.baidu.com/s/1t6_6cp5RKlmEkKfa70gWlQ

提取码：1234
