Flink：时间和窗口
时间语义

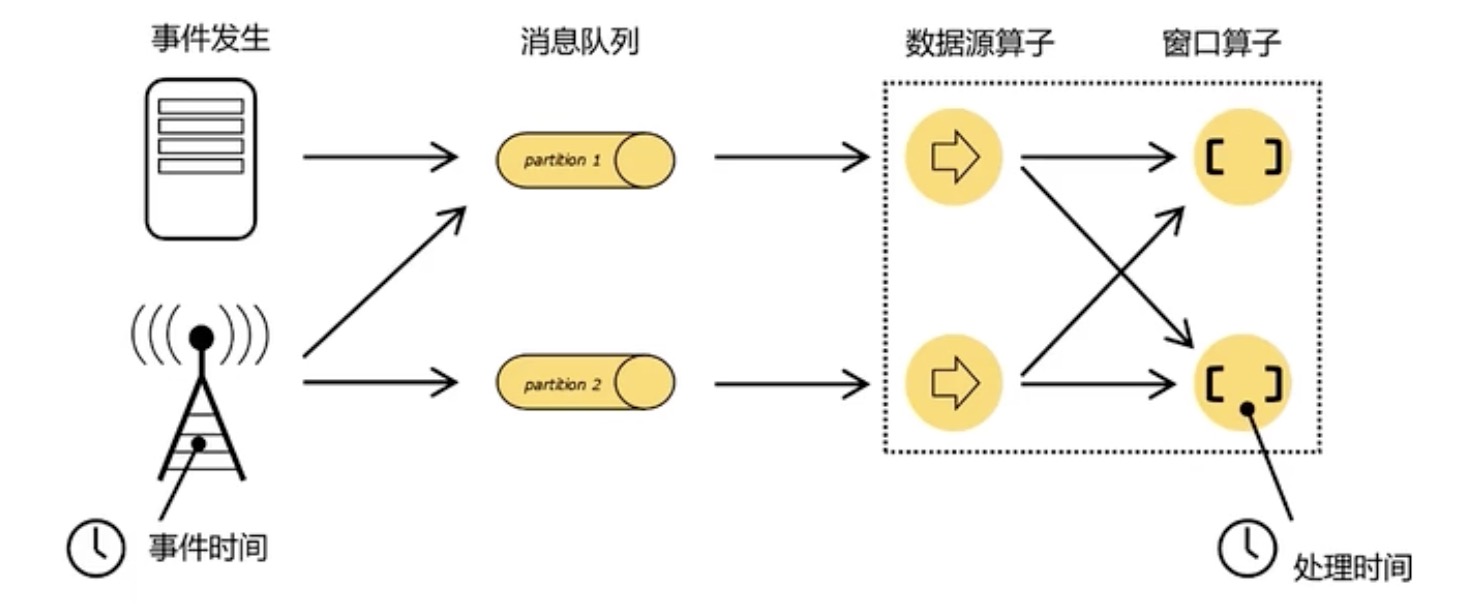

在事件发生之后，生成的数据被收集起来，首先进入分布式消息队列，然后被 Flink 系统中的 Source 算子读取，进而向下游的转换算子（窗口算子）传递，最终由窗口算子进行计算处理。
- 处理时间（Processing Time）：执行处理操作的机器系统时间，是最简单的时间语义。
- 事件时间（Event Time）：数据生成时间，“时间戳”（Timestamp）。
在事件时间语义下，我们对于时间的衡量是依赖于数据本身。由于分布式系统中网络传输延迟的不确定性，实际应用中数据流是乱序的。在这种情況下，就不能简单地把数据自带的时间戳当作时钟了，而是需要用另外的标志来表示事件时间的进展，在 Flink 中把它叫作事件时间的“水位线”（Watermarks）。在实际中，我们更关系事件时间。
水位线
水位线可以看作一条特殊的数据记录，它是插入到数据流中的一个标记点， 主要内容就是一个时间戳，用来指示当前的事件时间。
而它插入流中的位置，就应该是在某个数据到来之后；这样就可以从这个数据中提取时间戳，作为当前水位线的时间戳了。
- 水位线是插入到数据流中的一个标记
- 水位线的主要内容是时间戳
- 水位线的时间戳必须是递增的
- 水位线可以设置延迟
- 水位线
Watermarks(t)表示当前流中事件时间已经达到t，表示t之前的数据都已经到达了。
有序流中的水位线
在理想状态下，数据处理的过程会保持原先的顺序，遵守先来后到的原则。这样的话我们从每个数据中提取时间戳可以保证总是从小到大的，水位线也是不断增长的，事件时钟也不断向前推进。
在实际应用中，如果当前数据量非常大，可能会有很多数据的时间戳是相同的，这时候每来一条数据就提取时间戳，插入水位线，就会做很多无用功。所以为了提高效率，一般会每隔一段时间生成一个水位线，这个水位线的时间戳，就是当前最新数据的时间戳。
乱序流中的水位线
“乱序”（out-of-order）是指数据的先后顺序不一致，主要是基于数据的产 生时间而言的。
插入新的水位线时，要先判断一下当前时间戳是否比之前的大，否则就不再生成新的水位线。
如果要考虑到大量数据同时到来的处理效率，我们可以周期性地生成水位线。这时只需要保存一下之前所有数据中的最大时间戳，需要插入水位线时，就直接以它作为时间戳生成新的水位线。
但是周期性会带来一个问题，我们无法正确处理“迟到”的数据。为了让窗口能够正确收集到迟到的数据，我们也可以等上一段时间。也就是用当前己有数据的最大时间戳减去等待时间，就是要插入的水位线的时间戳。
水位线生成原则
Flink 中的水位线是流处理中对低延迟和结果正确性的一个权衡机制。
在 DataStream API 中，有一个单独用于生成水位线的方法 assignTimestampsAndWatermarks()，它主要用来为流中的数据分配时间戳，并生成水位线来指示事件时间。
public SingleOutputStreamOperator<T> assignTimestampsAndWatermarks(WatermarkStrategy<T> watermarkStrategy)
该方法需要传入水位线生成策略 WatermarkStrategy，它包含了时间戳分配器（TimestampAssigner）和水位线生成器（WatermarkGenerator）。
public interface WatermarkStrategy<T> extends TimestampAssignerSupplier<T>, WatermarkGeneratorSupplier<T> {
@Override
public TimestampAssigner<T> createTimestampAssigner(TimestampAssignerSupplier.Context context) {
return this.assigner;
}
@Override
WatermarkGenerator<T> createWatermarkGenerator(WatermarkGeneratorSupplier.Context var1);
}
- TimestampAssigner：主要负责从流中数据元素的某个字段中提取时间戳，并分配给该元素。
- WatermarkGenerator：主要负责按照既定的方式，基于时间戳生成水位线。在 WatermarkGenerator 接口中，主要有
onEvent()和onPredicEmit()两个方法。 - onEvent：每个事件（数据）到来都会调用的方法，它的参数有当前事件、时间戳，以及允许发出水位线的一个 WatermarkOutput，可以基于事件做各种操作。
- onPeriodicEmit：周期性调用的方法，可以由 WatermarkOutput 发出水位线。周期时间为处理时间，可以调用环境配置的
setAutoWatermarkInterva()方法来设置，默认为 200ms。
// 有序流的Watermark生成
DataStream<Event> stream = env.fromElements(
new Event("Mary", "./home", 1000L),
new Event("Bob", "./cart", 2000L),
new Event("Bob", "./home", 3000L),
new Event("Mary", "./cart", 2000L))
.assignTimestampsAndWatermarks(WatermarkStrategy.<Event>forMonotonousTimestamps()
.withTimestampAssigner(new SerializableTimestampAssigner<Event>() {
@Override
public long extractTimestamp(Event event, long l) {
return event.timestamp;
}
})
);
// 无序流的Watermark生成
DataStream<Event> stream2 = env.fromElements(
new Event("Mary", "./home", 1000L),
new Event("Bob", "./cart", 2000L),
new Event("Bob", "./home", 3000L),
new Event("Mary", "./cart", 2000L))
.assignTimestampsAndWatermarks(WatermarkStrategy.<Event>forBoundedOutOfOrderness(Duration.ofSeconds(2))
.withTimestampAssigner(new SerializableTimestampAssigner<Event>() {
@Override
public long extractTimestamp(Event event, long l) {
return event.timestamp;
}
})
);
水位线的传递

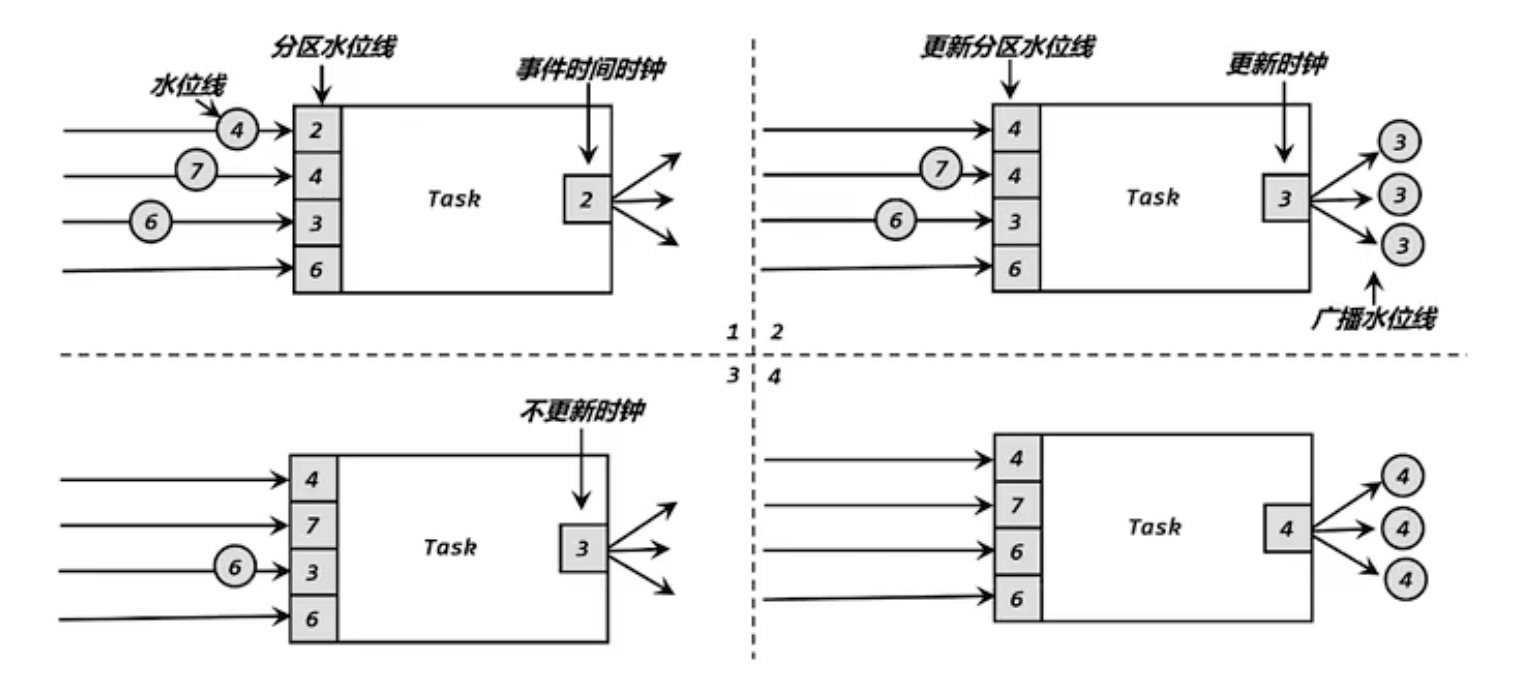

在流处理中，上游任务处理完水位线、时钟改变之后，要把当前的水位线再次发出，广播给所有的下游子任务。而当一个任务接收到多个上游并行任务传递来的水位线时，应该以最小的那个作为当前任务的事件时钟。
窗口
概念
想要更加方便高效地处理无界流，一种方式就是将无限数据切割成有限的心数据块”进行处理，这就是所谓的“窗口”。

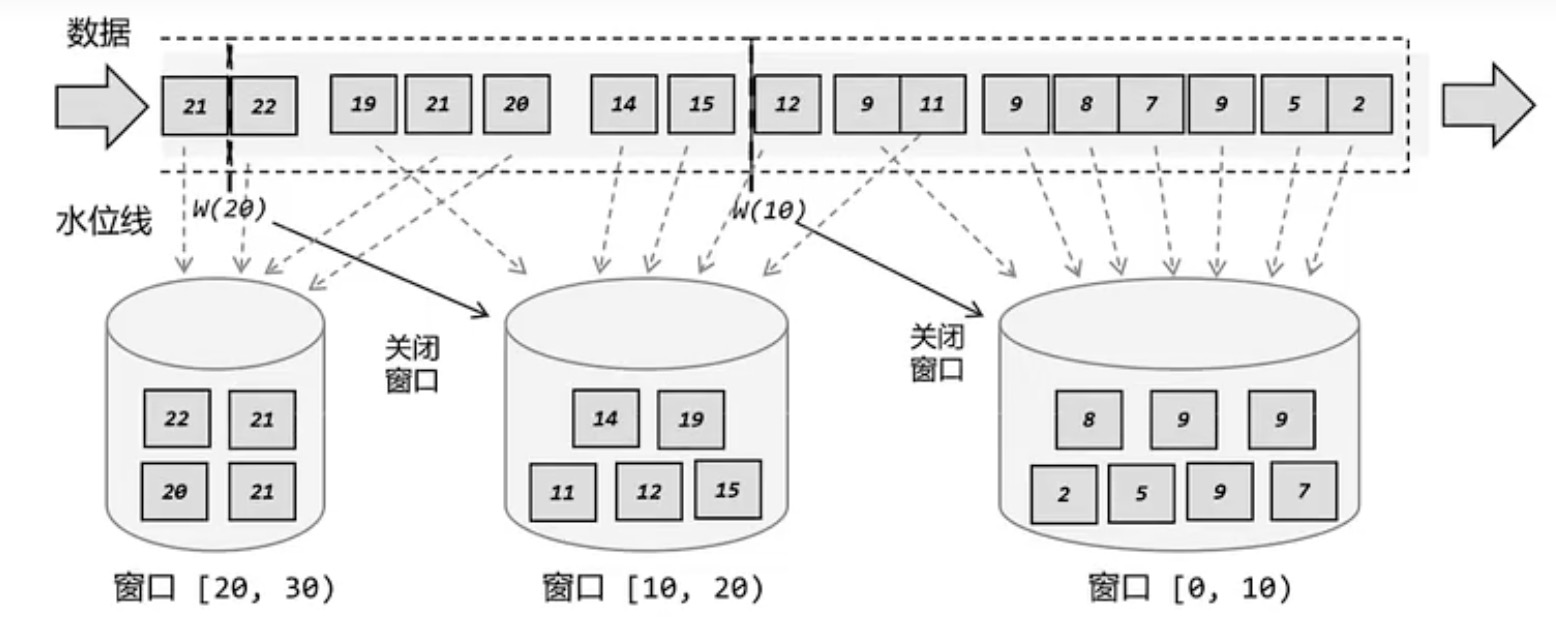

在 Flink 中，窗口其实并不是一个“框”，流进来的数据被框住了就只能进这一个窗 口。相比之下，我们应该把窗口理解成一个“桶”，窗口可以把流切割成有限大小的多个“存储桶”（bucket）。每个数据都会分发到对应的桶中，当到达窗口结束时间时，就对每个桶中收集的数据进行计算处理。
Flink 中窗口并不是静态准备好的，而是动态创建的。当有落在这个窗口区间范围的数据到达时，才创建对应的窗口。另外，这里我们认为到达窗口结束时间时， 窗口就触发计算并关闭。
分类
按照驱动类型分类
- 时间窗口（Time Window）：按照时间段去截取数据的窗口。
- 计数窗口（CountWindow）：按照固定的个数，来截取了段数据集。
按照窗口分配数据的规则分类
- 滚动窗口（Tumbling Windows）：有固定的大小，对数据进行“均匀切片”的划分方式。窗口之间没有重叠，也不会有间隔，是“首尾相接”的状态。每个数据都会被分配到一个窗口，而且只会属于一个窗口。滚动窗口可以基于时间定义，也可以基于数据个数定义。只需要窗口大小一个参数。
- 滑动窗口（Sliding Windows）：滑动窗口的大小是固定的。但是，窗口之间并不是“首尾相接”的，而是可以“错开”一定的位置。有窗口大小和滑动步长两个参数，滑动步长代表了窗口计算的频率。滑动的距离代表了下一个窗口开始的时间间隔，而窗口大小是固定的。
- 会话窗口（Session Windows）：最重要的参数就是会话的超时时间。如果相邻两个数据到来的时间间隔小于指定大小，说明还在保持会话，它们就属于同一个窗口。反之，则认为新来的数据属于新的会话（另一个窗口）。
- 全局窗口（Global Windows）：全局有效，会把相同 key 的所有数据都分配到同一个窗口中。
API
按键分区和非按键分区
区别：在调用窗口算子之前，是否有 keyBy 操作。
- 按键分区窗口（Keyed Windows）：经过按键分区
keyBy操作后，数据流会按照 key 被分为多条逻辑流，这 就是 KeyedStream。基于 KeyedStrearn 进行窗口操作时，窗口计算会在多个并行子任务上同时执行。相同 key 的数据会被发送到同一个并行子任务，而窗口操作会基于每个 key 进行单独的处理。
stream.keyBy().window()
- 非按键分区（Non-Keyed Windows）：如果没有进行
keyBy，那么原始的 DataStream 就不会分成多条逻辑流。这时窗口逻辑只能在一个任务上执行，就相当于并行度变成了1。
stream.windowAll()
API 的调用
窗口操作主要有两个部分：窗口分配器和窗口函数。
stream.keyBy(<key selector>)
// 指明了窗口的类型
.window(<window assigner>)
// 定义窗口具体的处理逻辑
.aggregate(<window function>)
窗口分配器
定义窗口分配器（Window Assigners）是构建窗口算子的第一步，它的作用就是定义数据应该被“分配”到哪个窗口。
- 窗口分配器最通用的定义方式，就是调用
window()方法，需要传入一个WindowAssigner作为参数，返回WindowedStream。 - 如果是非按键分区窗口，那么直接调用
windowAll()方法，同样传入一个WindowAssigner，返回的是AllWindowedStream。
// 滑动计数：第一个参数计数个数，第二个参数是滑动个数大小
stream.keyBy(event -> event.user).countWindow(10, 2);
// 滚动事件时间窗口
stream.keyBy(event -> event.user).window(TumblingEventTimeWindows.of(Time.hours(1)));
// 滑动事件时间窗口：第一个参数时间窗口大小，第二个参数是滑动时间大小
stream.keyBy(event -> event.user).window(SlidingEventTimeWindows.of(Time.hours(1), Time.minutes(5)));
// 事件时间会话窗口
stream.keyBy(event -> event.user).window(EventTimeSessionWindows.withGap(Time.seconds(2)));
窗口函数
增量聚合函数
窗口将数据收集起来，最基本的处理操作就是进行聚合。每来一个数据就在之前结果上聚合一次，这就是“增量聚合”。
- 归约函数（ReduceFunction）
SingleOutputStreamOperator<Event> stream = env.addSource(new ClickSource())
.assignTimestampsAndWatermarks(WatermarkStrategy.<Event>forMonotonousTimestamps()
.withTimestampAssigner(new SerializableTimestampAssigner<Event>() {
@Override
public long extractTimestamp(Event event, long l) {
return event.timestamp;
}
})
);
stream.map(event -> Tuple2.of(event.user, 1L))
.returns(new TypeHint<Tuple2<String, Long>>() {})
.keyBy(tuple -> tuple.f0)
.window(TumblingEventTimeWindows.of(Time.seconds(10)))
.reduce((t0, t1) -> Tuple2.of(t0.f0, t0.f1 + t1.f1))
.print();
- 聚合函数（AggregateFunction）：输入类型（IN）、累加器类型（ACC）和输出类型（OUT）
createAccumulator()：创建一个累加器，就是为聚合创建一个初始状态，每个聚合任务只调用一次。add()：将输入的元素添加到累加器中。getResult()：从累加器中提取聚合的输出结果。merge()：合并两个累加器，并将合并后的状态作为一个累加器返回。
stream.keyBy(event -> event.user)
.window(TumblingEventTimeWindows.of(Time.seconds(10)))
.aggregate(new AggregateFunction<Event, Tuple2<Long, Integer>, String>() {
@Override
public Tuple2<Long, Integer> createAccumulator() {
return Tuple2.of(0L, 0);
}
@Override
public Tuple2<Long, Integer> add(Event event, Tuple2<Long, Integer> longIntegerTuple2) {
return Tuple2.of(longIntegerTuple2.f0 + event.timestamp, longIntegerTuple2.f1 + 1);
}
@Override
public String getResult(Tuple2<Long, Integer> longIntegerTuple2) {
Timestamp timestamp = new Timestamp(longIntegerTuple2.f0 / longIntegerTuple2.f1);
return timestamp.toString();
}
@Override
public Tuple2<Long, Integer> merge(Tuple2<Long, Integer> longIntegerTuple2, Tuple2<Long, Integer> acc1) {
return Tuple2.of(longIntegerTuple2.f0 + acc1.f0, longIntegerTuple2.f1 + acc1.f1);
}
}).print();
全窗口函数
与增量聚合函数不同，全窗口函数需要先收集窗口中的数据，并在内部缓存起来，等到窗口要输出结果的时候再取出数据进行计算。
- 窗口函数：以基于 WindowedStream 调用
apply方法，传入一个 WindowFunction 的实现类。 - 处理窗口函数：Window API 中最底层的通用窗口函数接口，除了可以拿到窗口中的所有数据之外，还可以获取到一个“上下文对象”。
stream.keyBy(event -> true)
.window(TumblingEventTimeWindows.of(Time.seconds(10)))
.process(new UVCountByWindow())
.print();
// 自定义ProcessWindowFunction
public static class UVCountByWindow extends ProcessWindowFunction<Event, String, Boolean, TimeWindow>{
@Override
public void process(Boolean aBoolean, ProcessWindowFunction<Event, String, Boolean, TimeWindow>.Context context, Iterable<Event> iterable, Collector<String> collector) throws Exception {
HashSet<String> userSet = new HashSet<>();
for(Event event: iterable) {
userSet.add(event.user);
}
Integer uv = userSet.size();
// 结合窗口信息输出
Long start = context.window().getStart();
Long end = context.window().getEnd();
collector.collect("窗口 " + new Timestamp(start) + "-" + new Timestamp(end) + "UV=" + uv);
}
}
其他 API
触发器
触发器主要是用来控制窗口什么时候触发计算（执行窗口函数）。
stream.keyBy(<key selector>)
// 指明了窗口的类型
.window(<window assigner>)
// 定义自定义触发器
.trigger(new MyTrigger())
Trigger 是一个抽象类，自定义时必须实现下面四个抽象方法：
onElement()：窗口中每到来一个元素，都会调用这个方法。onEventTime()：当注册的事件时间计时器触发时，将调用这个方法。onProcessingTime()：当注册的处理时间计时器触发时，将调用这个方法。clear()：当窗口关闭销毁时，调用这个方法，一般用来清除自定义的状态。
前三个方法返回的都是 TriggerResult 类型，这是一个枚举类型，其中定义了对窗口进行操作的四种类型。
- CONTINUE：什么都不做
- FIRE_AND_PURGE：触发计算，输出结果，销毁窗口
- FIRE：触发计算，输出结果
- PURGE：清空窗口中所有的数据，销毁窗口
移除器
移除器主要用来定义移除某些数据的逻辑。基于 WindowedStream 调用 evictor 方法，就可以传入一个自定义的移除器。Evictor 是一个接口，不同的窗口类型都有各自预实现的移除器。
stream.keyBy(<key selector>)
// 指明了窗口的类型
.window(<window assigner>)
// 定义自定义移除器
.trigger(new MyEvictor())
Evictor 接口定义了两个接口：
evictBefore()：定义执行窗口函数之前的移除数据操作evictAfter()：定义执行窗口函数之后的移除数据操作
默认情况下，预实现的移除器都是在执行窗口函数之前移除数据的。
允许延迟
在事件时间语义下，窗口中可能会出现数据迟到的情況，因此，Flink 提供了一个特殊的接口，可以为窗口算子设置一个允许的最大延迟。
基于 WindowedStream 调用 allowedLateness() 方法，传入一个 Time 类型的延迟时间，就可以表示允许这段时间内的延迟数据。
stream.keyBy(<key selector>)
// 指明了窗口的类型
.window(TumblingEventTimeWindows.of(Time.hours(1)))
// 允许延迟1分钟
.allowedLateness(Time.minutes(1))
侧输出流
另一种处理迟到数据的方法：将迟到的数据存入到侧输出流中。
基于 WindowedStream 调用 sideOutputLateData() 方法，该方法需要传入一个输出标签，用来标记分支的迟到数据。
OutputTag<Event> outputTag = new OutputTag<Event>("late"){};
stream.keyBy(<key selector>)
// 指明了窗口的类型
.window(TumblingEventTimeWindows.of(Time.hours(1)))
// 侧输出流
.sideOutputLateData(outputTag)
将迟到数据放入侧输出流之后，还应该可以将它提取出来。基于窗口处理完成之后的 DataStream，调用 getSideoutput() 方法，传入对应的输出标签，就可以获取到迟到数据所在的流了。
DataStream<Event> lateStream = Stream.getSideOutput(outputTag);
