模拟输出和输入；analog









 255是灯的最大亮度；

模拟输入analogRead(pin);　　//模拟输入引脚读取数值

1.模拟输出analogWrite(pin,参数)    //通过参数的大小，控制引脚（比如说亮度）

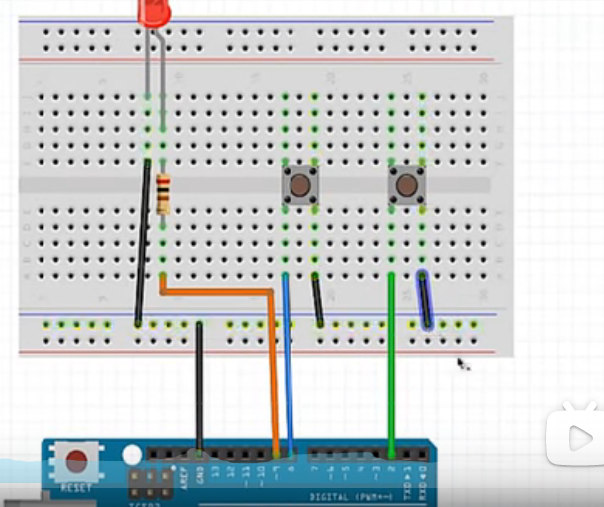

boolean pushButton1;

boolean pushButton2;

int LED=9;

int brightness=128　　　　//LED亮度参数

void setup(){

pinMode(2,INPUT_PULLUP);

pinMode(8,INPUT_PULLUP);

pinMode(LED,OUTPUT);

Serial.begin(115200);

}

void loop(){

 pushButton1=digitalRead(D2);

 pushButton2=digitalRead(D3);

if(!pushButton1 && brightness>0)　　//当按下开关1，并且brightness>0

{

brightness--;

}

if(!pushButton2 && brightness<255)　　//当按下开关2，并且brightness<255

{

brightness++;

}

analogWrite(LED,brightness);　　//通过birghtness的大小来模拟控制LED亮度

Serial.println(brightness);

delay(10);

}

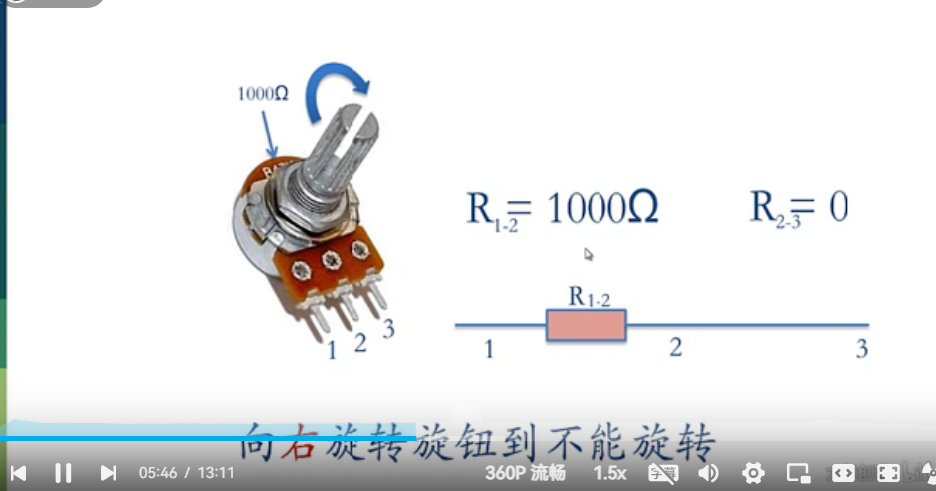

二、电位器，电阻总和为1000欧姆，向左转R1-2减小，R2-3增大

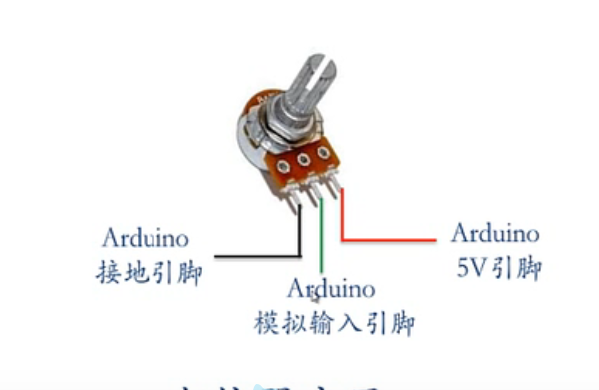

如果如上图所示，那么，旋钮向左旋转，模拟输入引脚的电压减小，接地引脚是电压的参考位置。

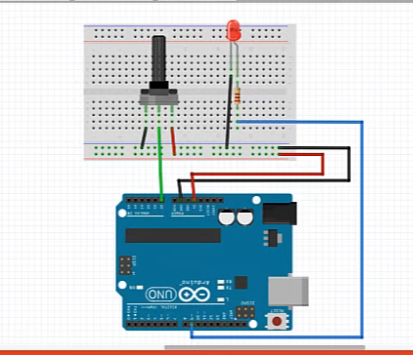

 int analogvalue=analogRead(A0);

int brigthness=map(analogvalue,0,1023,0,255);

电位器通过模拟输入的引脚A0把模拟输入传给ARDUINO，ARDUINO有10位转换器，0~5伏特电压对应这0~1023；

map();等比映射
