VRRP配置即实验

VRRP

概念：

VRRP 全称是虚拟路由器冗余协议，它是一种容错协议。该协议通过把几台路由设备联合组成一台虚拟的路由设备，该虚拟路由器在本地局域网拥有唯一的一个虚拟ID和虚拟IP地址。实际上，该虚拟路由器是由一个Master设备和若干Backup设备组成。正常情况下，业务全部由Master承担，所有用户端仅需设置此虚拟IP为网关地址。当Master出现故障时，Backup接替工作，及时将业务切换到备份路由器，从而保持通信的连续性和可靠性。而用户端无需做任何配置更改，对故障无感知。

VRRP 的 Master选举基于优先级，优先级取值范围是0~255，默认情况下，配置优先级为100。在接口上可以通过配置优先级的大小来手工选择 Master 设备。

作用：

出口网关的备份，保证出口网关的高可用性。
主路由器失效后，备份路由器立即顶替路由器的工作，保证数据不丢失。
两个不同的路由器成为不同组的主路由器，相互备份。
跟踪上行链路接口状态，当上行链路接口失效时，自动备份路由提示为主路由器，保证数据不丢失。

VRRP配置

实验内容：

PC2、PC3通过交换机sw1连接到路由R1。为了提高可靠性，增加两台路由器R2、R3作为双出口连接到R1，在双网关的情况下，如果在PC 上配置R2 或R3 的真实IP 地址作为网关，当其中一台路由器故障时，就需要手动更改PC 的网关IP, 若网络中有大量PC 则需要耗费大量时间和人力去更改配置，且会带来一定时间的断网影响。为了能够使故障所造成的断网影响达到最小化，增强网络的可靠性，网络管理员在R2 与R3 之间部署VRRP 协议，这样当任一网关发生故障时就能自动切换而无需更改PC 的网关IP 地址。（这里我们为了增加难度，在R1后连接一台PC,用PC2、PC3来连接PC1）

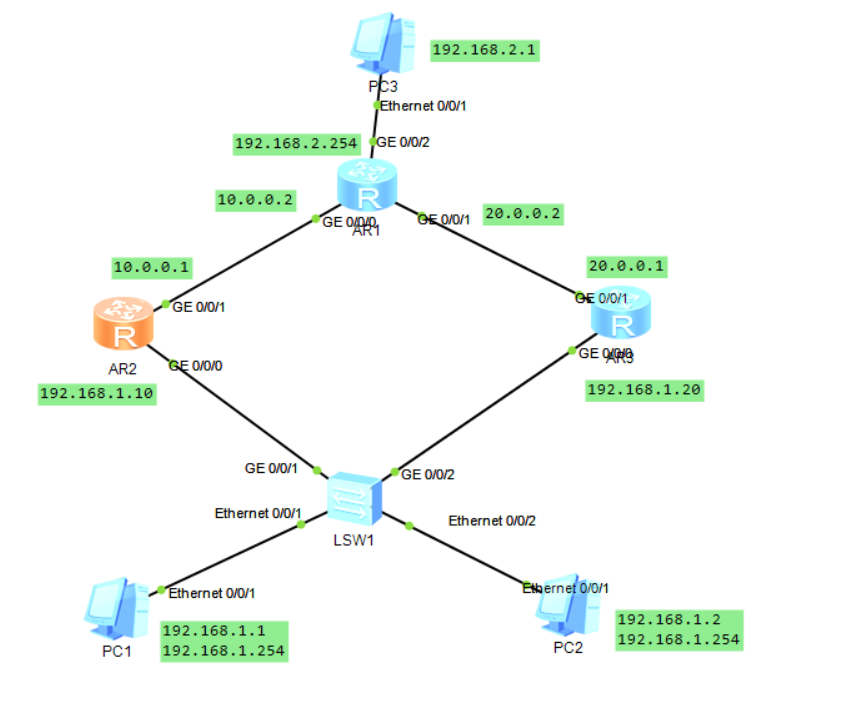

实验拓扑图：

实验步骤：

（1）设置三台主机的IP地址和子网掩码。

PC1：192.168.2.1/24

PC2：192.168.1.1/24

PC3：192.168.1.2/24

（2）为三台路由器分别设置接口IP地址和子网掩码。

以R1为例，三个接口的IP地址和子网掩码分别为：10.0.0.2/24和20.0.0.2/24和192.168.2.254/24。

R2、R3的接口地址和子网掩码也按如上方式进行设置。

R2、R3配置VRRP

代码如下：

R2:
[R2]int g0/0/0 ***进入接口g0/0/0
[R2-GigabitEthernet0/0/0]vrrp vrid 1 virtual-ip 192.168.1.254 ***创建VRRP 备份组，配置虚拟IP
[R2-GigabitEthernet0/0/0]vrrp vrid 1 priority 120 ***配置优先级
[R2-GigabitEthernet0/0/0]vrrp vrid 1 track interface g0/0/1 ***设置监听端口
[R2-GigabitEthernet0/0/0]dis th ***显示接口信息
[V200R003C00]
#
interface GigabitEthernet0/0/0
ip address 192.168.1.10 255.255.255.0
vrrp vrid 1 virtual-ip 192.168.1.254
vrrp vrid 1 track interface GigabitEthernet0/0/1
#
return

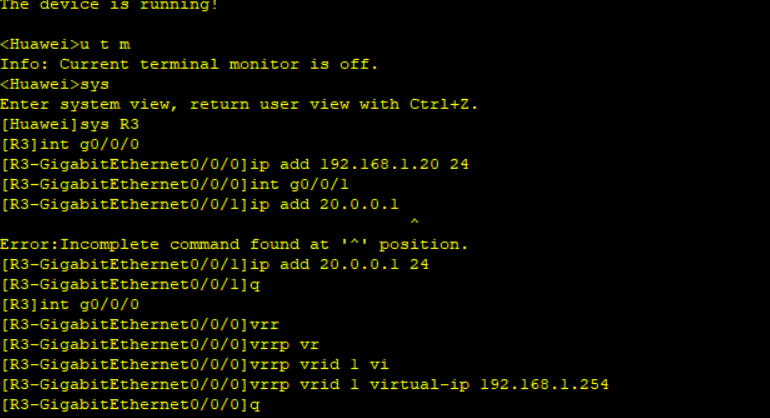

R3：
[R3]int g0/0/0 ***进入接口g0/0/0
[R3-GigabitEthernet0/0/0]vrrp vrid 1 virtual-ip 192.168.1.254 ***创建VRRP 备份组，配置虚拟IP

（3）为R1、R2、R3配置静态路由及下一跳地址

为R1添加路由信息，命令如下：

[R1]ip route-static 192.168.1.0 24 10.0.0.1
[R1]ip route-static 192.168.1.0 24 20.0.0.1
[R1]ip route-static 192.168.1.0 24 20.0.0.1 preference 70 ***优先级
Info: Succeeded in modifying route.

为R2添加路由信息，命令如下：

[R2]ip route-static 192.168.2.0 24 10.0.0.2

为R3添加路由信息，命令如下：

[R3]ip route-static 192.198.2.0 24 20.0.0.2

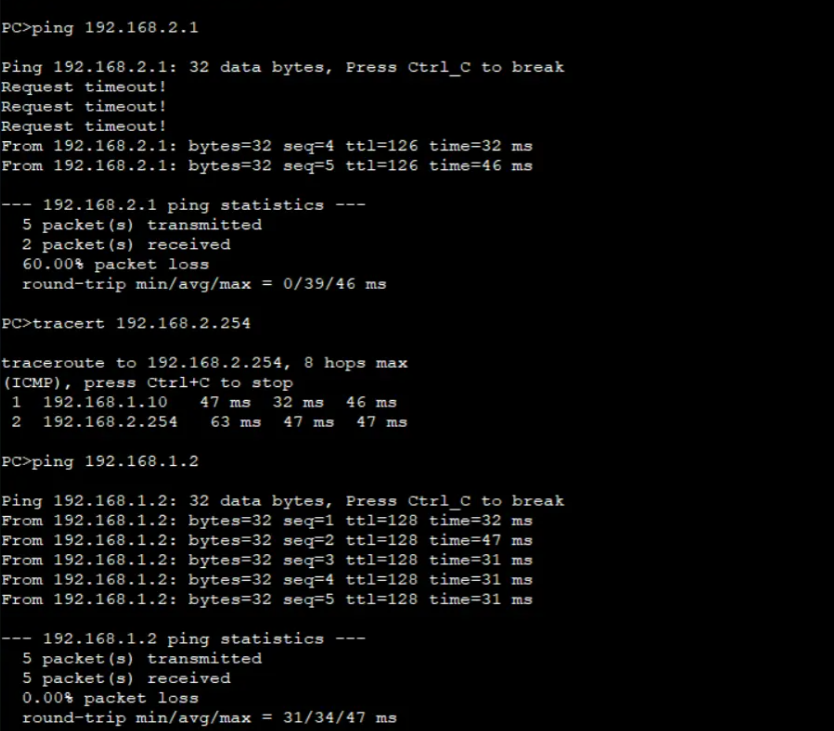

（4）用PC2 ping PC3，再用PC2 ping PC1并追踪

能ping通

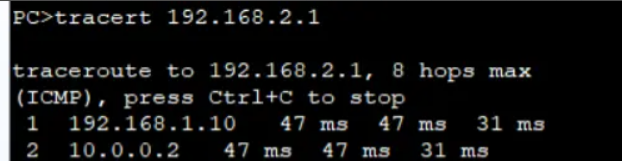

（5）去掉R2，模拟故障，再次ping通并追踪

ping通，实验成功

总结：

VRRP是一种路由容错协议，也可以叫做备份路由协议。一个局域网络内的所有主机都设置缺省路由，当网内主机发出的目的地址不在本网段时，报文将被通过缺省路由发往外部路由器，从而实现了主机与外部网络的通信。当缺省路由器down掉（即端口关闭）之后，内部主机将无法与外部通信，如果路由器设置了VRRP时，那么这时，虚拟路由将启用备份路由器，从而实现全网通信。
