卡片式弹出窗口
Apple公司在WWDC 2016前后带来了10个重大更新，其中重中之重可谓是iOS 10的更新了。iOS 10被称作iOS 7之后迎来的最大升级，在所有的革新中，无论在通知中心的UI修改，还是各处的3D Touch弹出层，都能看到卡片式设计的影子。笔者不是设计师，但是以一个iOS开发者的角度来看，iOS的扁平化设计风格，逐渐正在往在Google I/O 2014提出的卡片式设计靠拢。（关于更多的卡片式设计资料可查看这里）。

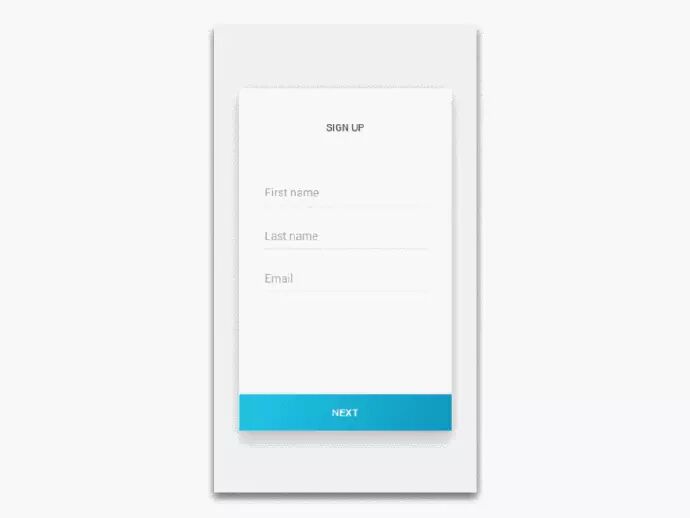

处此大势之下，我也跟风来搞一波。首先先感谢原型图的作者Sarah，虽然我不是Dribbble的Pro用户，无法在您的作品上留言，但之后我会及时的联系你。以下就是原型图的效果了：
动画分析
观察全部特效，我们发现了以下步骤
-
弹出卡片弹出窗口
-
自定义UITextField填写进度动画
-
卡片缩小至消失
-
弹出logo动画片尾
其中我们忽略掉一个效果，就是在原型图中，触摸键移动到NEXT按钮上的动效。因为在手机上，我们不可能持续在屏幕上滑动手指，而是采用轻按的方式。想必设计师当时忘记了使用场景，当做web来设计的。
一番动画分析之后，我们逐步击破。
动画拆解

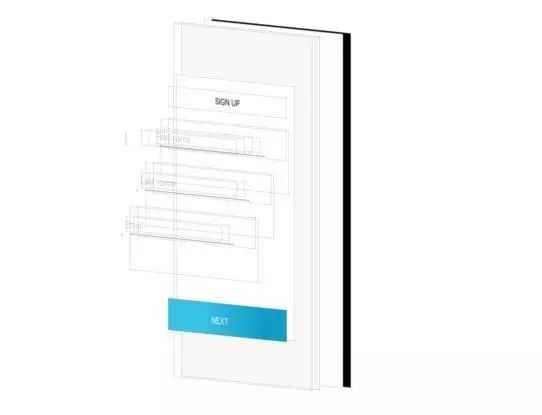

对于弹出层的构建
笔者在实现之前，对于这个弹出的感觉就是在View上面附加一层View进行实现。我在awesome-ios搜索了其他其他关于Popup View实现的方式，在主流的NMPopUpView、CNPPopup等都是使用了ViewController来实现，虽然现在还没有明确这样做的好处，我觉的可能是减少了当前视图的负担。因为在弹出层中，有许多需要与触控手势的控件，所以对于View的负担过重。我们规划一下文件结构：
├── DGPopUpViewController
│ ├── DGPopUpView.h
│ ├── DGPopUpView.m
│ ├── DGPopUpViewController.h
│ ├── DGPopUpViewController.m
│ ├── DGPopUpViewLoginButton.h
│ ├── DGPopUpViewLoginButton.m
│ ├── DGPopUpViewTextView.h
│ └── DGPopUpViewTextView.m
结构一目了然，ViewController持有PopUpView，PopUpView中带有其他的自定义控件。我们写一个对外接口，来将这层ViewController的视图显示在当前视图上，但是其控制器还要保持原本的控制器。另外要注意的是，在添加背景色的时候，我们用到了UIColor的colorWithAlphaComponent方法，具体的作用是对当前颜色具有透明状态。当然我们使用更改alpha也可修改透明状态，但是对View的修改，会影响到该View的子视图。
#pragma mark - Override
#define DGPopUpViewBackgroundColor [[UIColor colorWithRed: 245 / 255.f green: 245 / 255.f blue: 245 / 255.f alpha: 1] colorWithAlphaComponent: 0.8]
- (instancetype) init {
isOpen = YES;
self.view.backgroundColor = DGPopUpViewBackgroundColor;
[self.view addSubview: self.popUpCloseButton];
[self.view addSubview: self.popUpView];
// 尾部动画通知实现
[[NSNotificationCenter defaultCenter] addObserver: self
selector: @selector(endAnimation)
name: @"end_animation"
object: nil];
// 尾部动画调试
// [self endAnimation];
return self;
}
#pragma mark - Add SubView
- (void) showInView: (UIView *)aView animated: (BOOL)animated {
self.view.center = aView.center;
[aView addSubview: self.view];
if (animated) {
[self showAnimation];
}
}
写完入口方法之后，我们需要做一些处理。例如，在弹出层弹出后，若点击非PopUpView部分，即可将PopUpView退出的方法即相关动画。另外，还需要构建弹出动画、尾部的logo动画。
#pragma mark - Removew SubView
- (void) removeAnimation {
self.popUpView.transform = CGAffineTransformMakeScale(1, 1);
[UIView animateWithDuration: 0.6
delay: 0
options: UIViewAnimationOptionCurveEaseInOut
animations: ^{
self.popUpView.alpha = 0;
}
completion: ^(BOOL finished) {
[self.view removeFromSuperview];
}];
}
- (void) endAnimation {
self.endView = [[UIImageView alloc] initWithImage: [UIImage imageNamed: @"end_logo"]];
self.endView.center = self.view.center;
[self.view addSubview: self.endView];
self.endView.transform = CGAffineTransformMakeScale(0, 0);
[UIView animateWithDuration: 1.4
delay: 0
options: UIViewAnimationOptionCurveEaseInOut
animations: ^{
self.endView.transform = CGAffineTransformMakeScale(0.6, 0.6);
}
completion: ^(BOOL finished) {
}];
}
#pragma mark - Animation
- (void) showAnimation {
self.view.alpha = 0.0;
self.popUpView.transform = CGAffineTransformMakeScale(0, 0);
[UIView animateWithDuration: 0.25
animations: ^{
self.view.alpha = 1.0;
}
completion: ^(BOOL finished) {
[self showPopUpView];
}];
}
- (void) showPopUpView {
self.popUpView.alpha = 0.5;
[UIView animateWithDuration: 0.8
delay: 0
options: UIViewAnimationOptionCurveEaseOut
animations: ^{
self.popUpView.transform = CGAffineTransformMakeScale(1, 1);
self.popUpView.alpha = 1;
}
completion: ^(BOOL finished) {
}];
}
弹出层
在弹出层View中，我们需要做的就是在上面增加控件。弹出层需要持有的控件有三个：标题Label、自定义TextField、按钮Button。另外，需要他自身需要处理点击按钮正常退出的动画。这种弹出层退出方式与在控制器中的退出方式很显然响应者不同。在用户主动请求退出的过程中，用户主要是以控制器View作为交互对象，而点击Next按钮后的退出时与弹出层View为交互对象。这样写能让我们的代码更清晰，可读性加强。
#pragma mark - Close Animation
- (void) closeAnimation {
self.transform = CGAffineTransformMakeScale(1, 1);
[UIView animateWithDuration: 0.6
delay: 0.3
options: UIViewAnimationOptionCurveEaseInOut
animations: ^{
self.transform = CGAffineTransformMakeScale(0.01, 0.01);
self.superview.alpha = 1;
}
completion: ^(BOOL finished) {
[[NSNotificationCenter defaultCenter] postNotificationName: @"end_animation" object: nil];
[self removeFromSuperview];
}];
}
自定义控件
这里用到的自定义有两个，第一个是NEXT的Button。仔细观察一下原型图，Button主要有两个特点：
-
渐出动画是在PopUpView之前就开始，而且是独立渐出
-
Button的背景色是一种渐变色
对于第一个动效，只需要在PopUpView启动退出动画之前，先执行Button内部的退出动画。动画无论退出还是出现都是类似的CGAffineTransformMakeScale效果，无需讲述。
#pragma mark - Animation
- (void) pressAnimation {
NSLog(@"click");
self.transform = CGAffineTransformMakeScale(1, 1);
[UIView animateWithDuration: 0.6
delay: 0
options: UIViewAnimationOptionCurveEaseInOut
animations: ^{
self.transform = CGAffineTransformMakeScale(0.01, 0.01);
}
completion: ^(BOOL finished) {
[self removeFromSuperview];
}];
[[NSNotificationCenter defaultCenter] postNotificationName: @"NEXT_Button" object: nil];
}
渐变色的处理我们可以使用CAGradientLayer这个类。CAGradientLayer是用来生成两种或更多颜色平滑渐变，使用改类的好处在于绘制时使用了硬件加速（官方文档）。我们只要依次写出各个关键点，就可以确定颜色的一个渐变方向。直接看代码，很容易就能看懂。
#pragma mark - Set Color
- (void) setColor {
CAGradientLayer *gradientLayer = [CAGradientLayer layer];
gradientLayer.frame = self.bounds;
gradientLayer.locations = @[@0.3, @0.8];
gradientLayer.colors = @[(__bridge id)[UIColor colorWithRed: 56 / 255.f green: 195 / 255.f blue: 227 / 255.f alpha: 1].CGColor,
(__bridge id)[UIColor colorWithRed: 16 / 255.f green: 156 / 255.f blue: 197 / 255.f alpha: 1].CGColor];
gradientLayer.startPoint = CGPointMake(0, 0);
gradientLayer.endPoint = CGPointMake(1, 0);
[self.layer addSublayer: gradientLayer];
}
我们最后来说说自定义的TextField，TextField我们仅仅是在下方增加了一个类似于进度条的动画。具体的逻辑是这样，当我们手势响应一个TextField之后，我们就会启动动画，让进度条滑动到定点位置。而当我们退出响应该TextField的时候，先要检查text部分是否为空，然后在决定进度条是否要保存状态。先给出代码，解释一下。
#pragma mark - UITextFieldDelegate
- (void)textFieldDidBeginEditing: (UITextField *)textField {
// 确定动画类型
CABasicAnimation *basic = [CABasicAnimation animationWithKeyPath: @"transform.scale.x"];
// 确定锚点
[self.progressLine.layer setAnchorPoint: CGPointMake(0, 0.5)];
// 持续时间
basic.duration = 0.3;
// 重复次数
basic.repeatCount = 1;
// 结束后是否删除
basic.removedOnCompletion = NO;
// 状态点数值
basic.fromValue = [NSNumber numberWithFloat: 1];
basic.toValue = [NSNumber numberWithFloat: 280];
// 完成时保存状态
basic.fillMode = kCAFillModeForwards;
// 增加缓动函数
basic.timingFunction = [CAMediaTimingFunction functionWithName: kCAMediaTimingFunctionEaseIn];
[self.progressLine.layer addAnimation: basic forKey: nil];
}
- (void)textFieldDidEndEditing:(UITextField *)textField{
if ([self.textField.text isEqualToString: @""]) {
CABasicAnimation *basic = [CABasicAnimation animationWithKeyPath: @"transform.scale.x"];
[self.progressLine.layer setAnchorPoint: CGPointMake(0, 0.5)];
basic.duration = 0.3;
basic.repeatCount = 1;
basic.removedOnCompletion = NO;
basic.fromValue = [NSNumber numberWithFloat: 280];
basic.toValue = [NSNumber numberWithFloat: 1];
basic.fillMode = kCAFillModeForwards;
basic.timingFunction = [CAMediaTimingFunction functionWithName: kCAMediaTimingFunctionEaseIn];
[self.progressLine.layer addAnimation: basic forKey: nil];
}
}
这里我们不在对View层进行动画，而是改用CABasicAnimation。好处仍旧是硬件加速。这里我们特别要注意一个地方。刚开始接触CABasicAnimation的时候，可能不太理解fromValue和toValue。这两个数值既不反应屏幕坐标，也不表示像素数。它的意思是起始尺寸数值的整数倍数。也就是说，这里我们假设进度条的长度为x，则该动画的过程就是把进度条长度线性的从x增长到280x，这里也就反应了一个问题，我们在设定进度条初值的时候不能设置成0。
结束语
大体上，整个卡片登录界面的实现思路就是这样，最后再次感谢原型图作者。在进行动画制作之后，强烈建议读者去学习《iOS Core Animation: Advanced Techniques》这本书，之后会对Core Animation会有更深层的认识。
Github【Desgard_Duan】
https://github.com/dgytdhy/DGPopUpViewController
