VRRP和DHCP

一、VRRP
二、DHCP

一、VRRP

1.1VRRP工作原理

(1)VRRP：Virtual Router Redundancy Protocol，即虚拟路由器冗余协议。

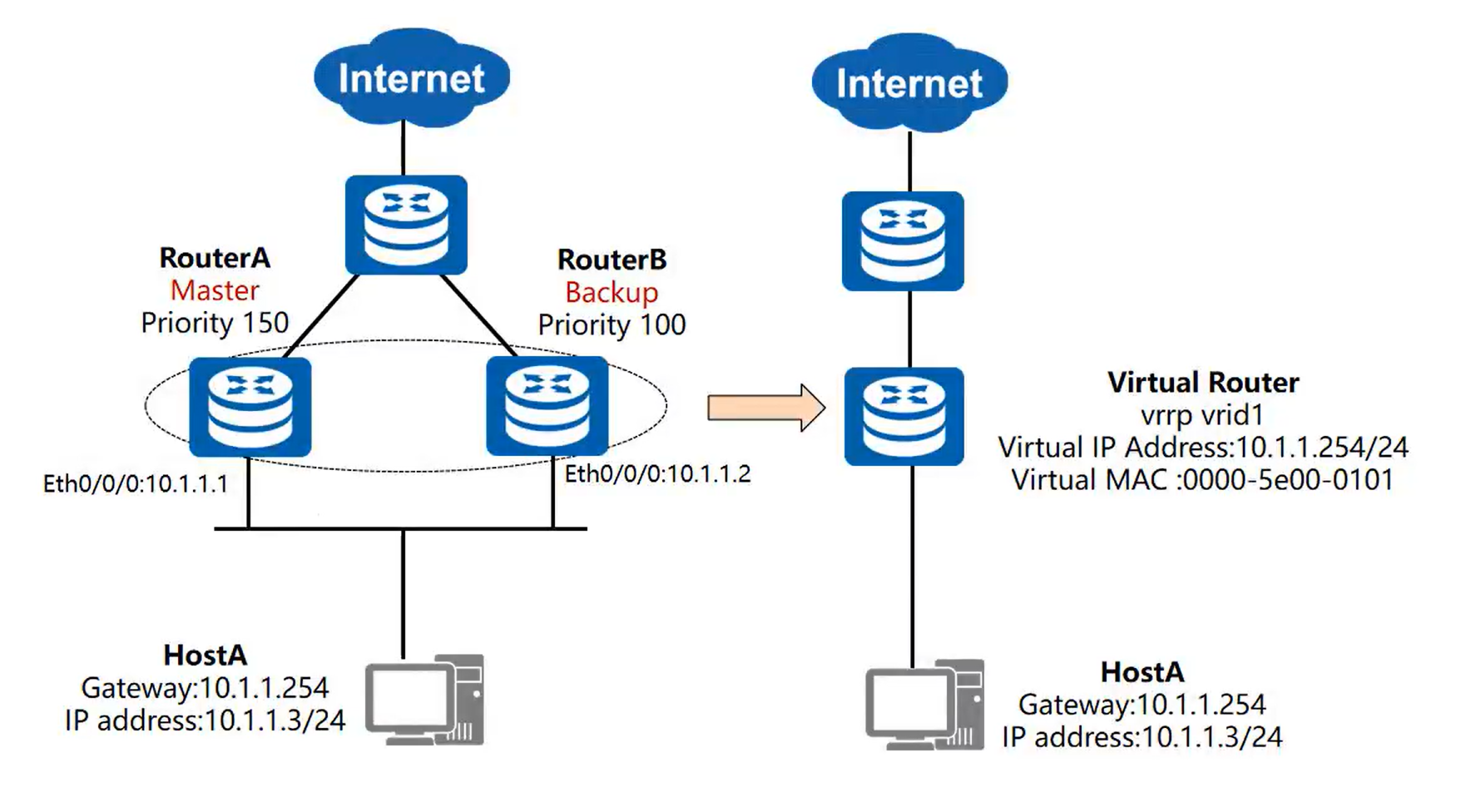

(2)利用VRRP，一组路由器协同工作，但只有一个处于master状态，处于该状态的路由器（的接口）承担实际的数据流量转发任务。在一个VRRP组内的多个路由器接口共用一个虚拟IP地址，该地址被作为局域网内所有主机的缺省网关地址。
(3)VRRP决定哪个路由器是Master，Master路由器负责接收发送至用户网关的数据包并进行转发，以及相应PC对于其网关IP地址的ARP请求。
(4)Backup路由器侦听Master路由器的状态，并在Master路由器发生故障时，接替其工作，从而保证业务流量的平滑切换

1.2VRRP主备切换过程

(1)设置了优先级优先级大的优先优先级一样的时候比较接口的mac地址

(2)路由器配置好以后，互相是不知道对面的配置，会互相发送通告报文，选举主备路由器

(3)选举出主备路由器

(4)选举出主备后， backup 就不再发送报文

(5)master 始终在周期性发送通告报文

(6)master发生故障，主备切换过程

(7)原来的主路由器恢复,则主备回切

1.3VRRP基本配置

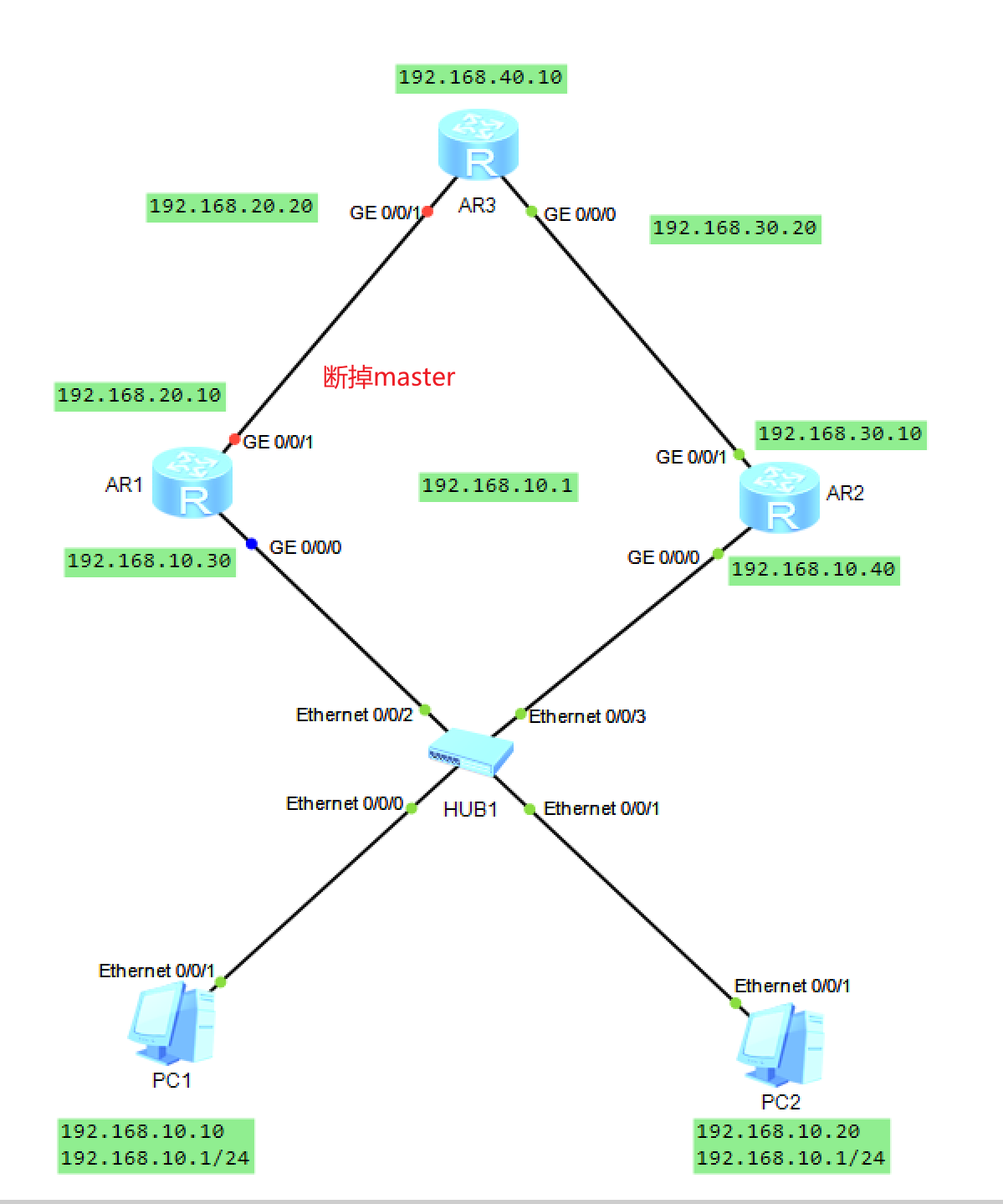

拓扑图：

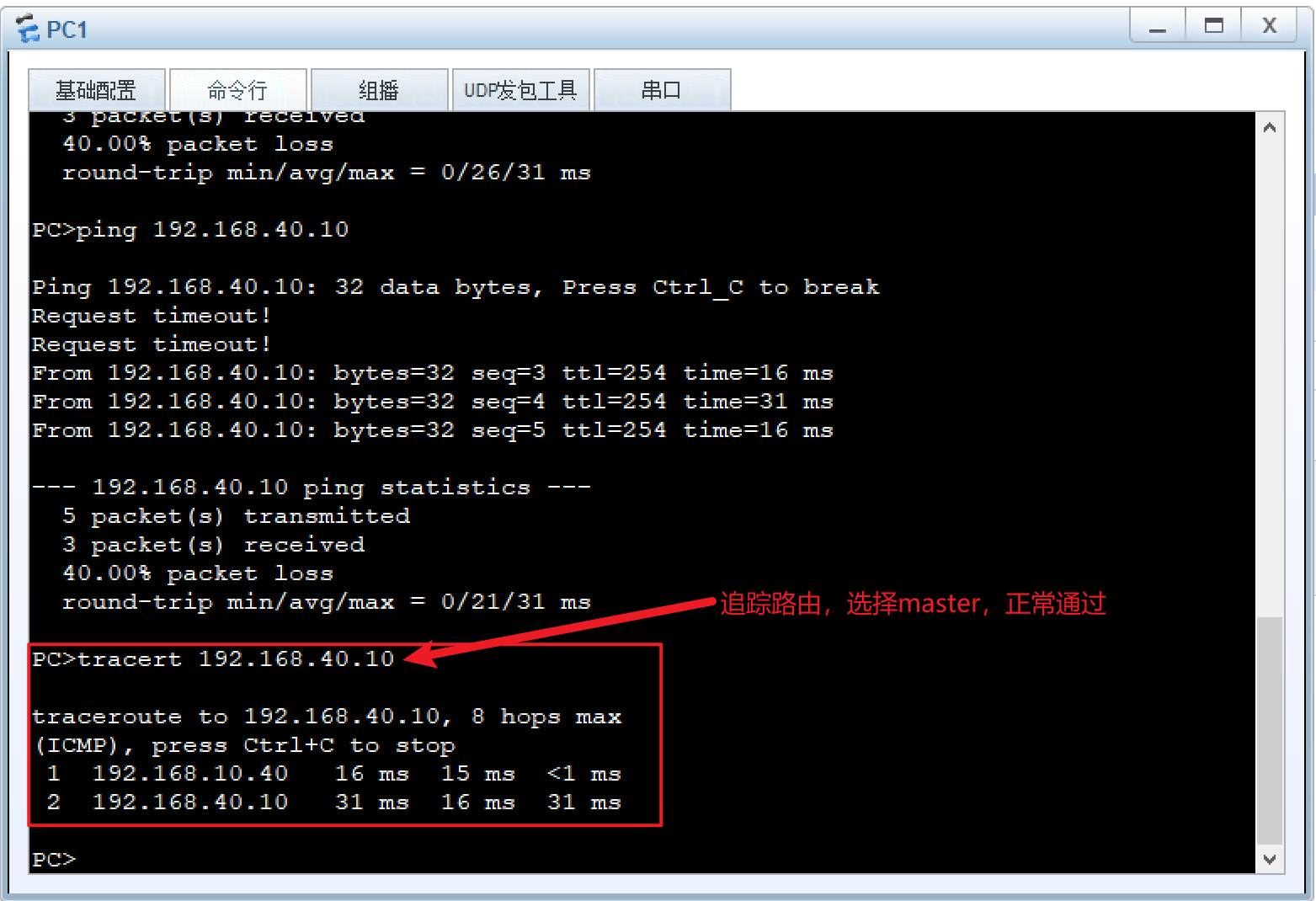

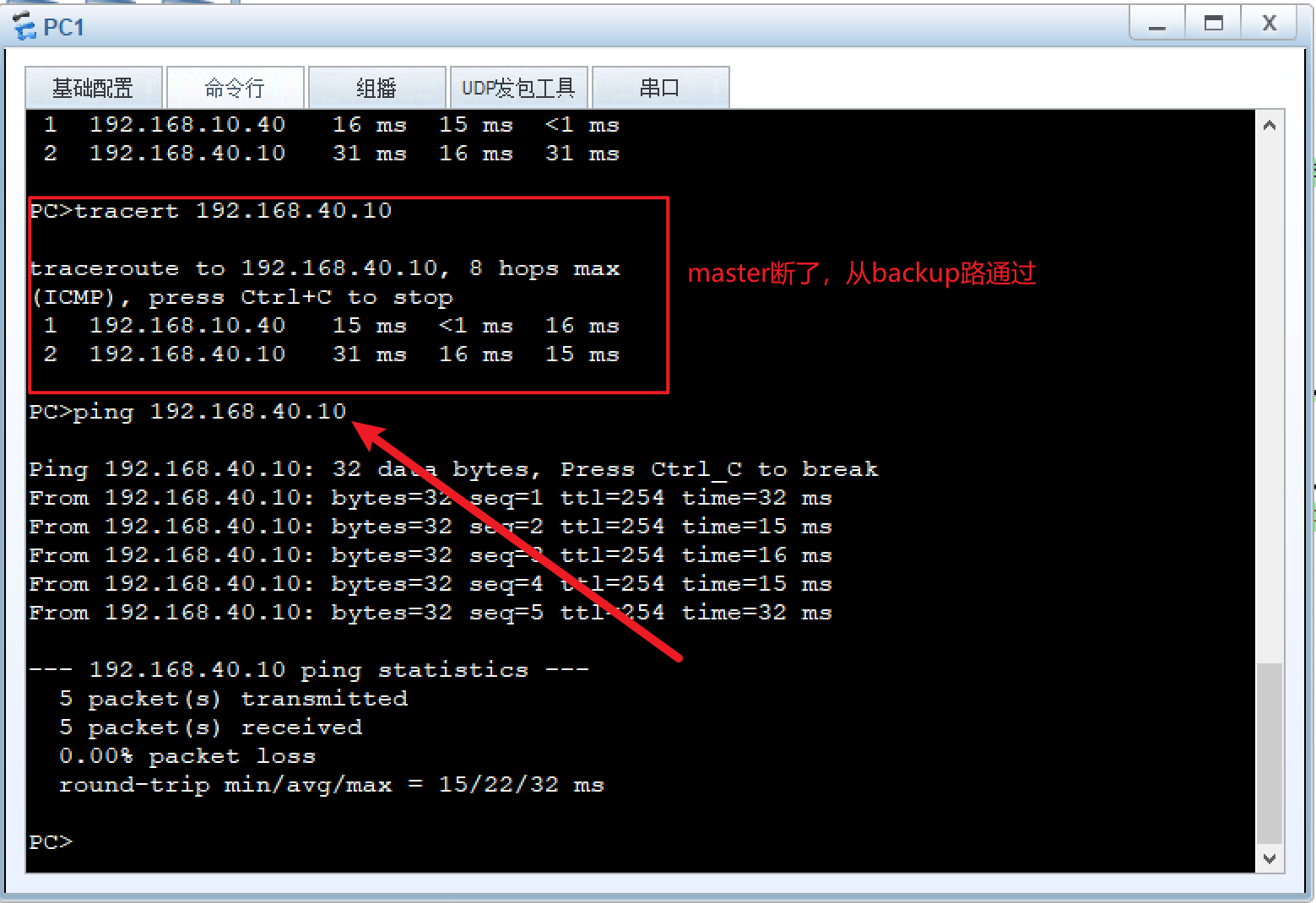

实验结果：

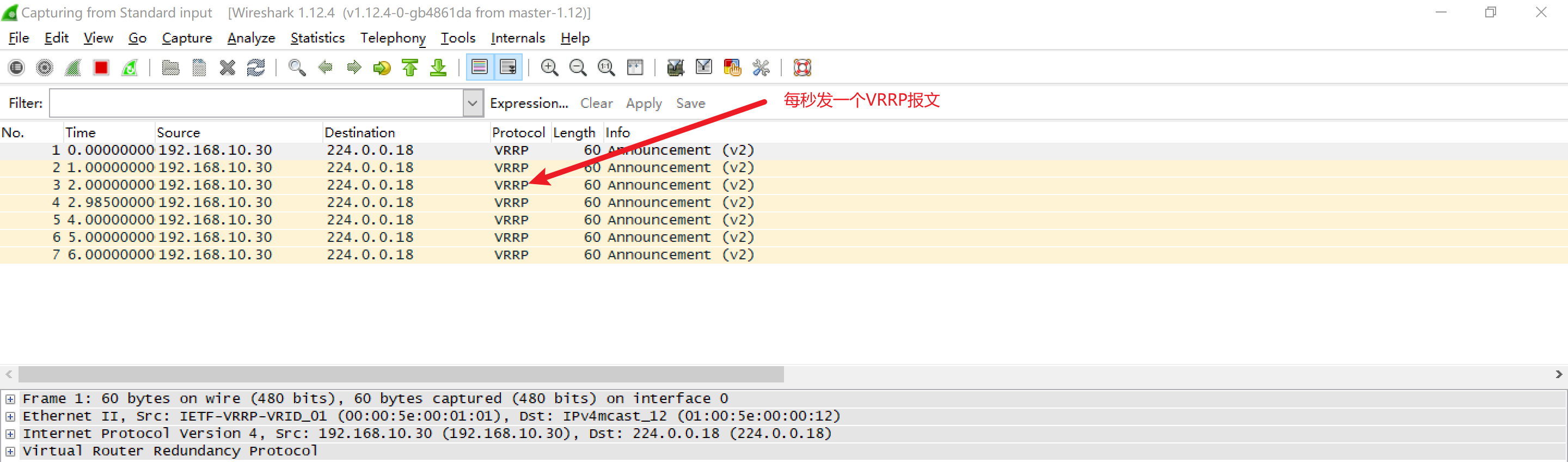

抓包VRRP：

代码：

R1：

<Huawei>u t m
Info: Current terminal monitor is off.
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R1
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.10.30 24
[R1-GigabitEthernet0/0/0]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 192.168.20.10 24
[R1-GigabitEthernet0/0/1]q
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0] vrrp vrid 1 virtual-ip 192.168.10.1　　　　　　　　　　　　#设置为1组配置虚拟网关
[R1-GigabitEthernet0/0/0]vrrp vrid 1 priority 120　　　　　　　　　　　　　　　　　　#配置优先级为120
[R1-GigabitEthernet0/0/0]vrrp vrid 1 preempt-mode timer delay 5　　　　　　　　　　　　#延时抢占5秒
[R1-GigabitEthernet0/0/0]vrrp vrid 1 track interface g0/0/1 reduced 30　　　　　　　　　　　#监听上行端口，如果上行端口断开master优先级将30
[R1-GigabitEthernet0/0/0]dis th　　　　　　　　　　　　　　　　　　　　　　　　　　　　　#查看当前窗口配置
[V200R003C00]
#
interface GigabitEthernet0/0/0
ip address 192.168.10.30 255.255.255.0
vrrp vrid 1 virtual-ip 192.168.10.1
vrrp vrid 1 priority 120
vrrp vrid 1 preempt-mode timer delay 5
vrrp vrid 1 track interface GigabitEthernet0/0/1 reduced 30
#
return
[R1]ip route-static 192.168.10.0 24 192.168.20.20#添加路由去往10网段，子网掩码，吓一跳
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]q
[R1]ip route-static 192.168.40.0 24 192.168.20.20
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]shutdown
[R1-GigabitEthernet0/0/1]undo shutdown

R2：

<Huawei>u t m
Info: Current terminal monitor is off.
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R2
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 192.168.10.40 24
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip add 192.168.30.10 24
[R2-GigabitEthernet0/0/1]q
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]vrrp vrid 1 virtual-ip 192.168.10.1　　　　　　　　　　　　#设置为1组　　配置虚拟网关
[R2-GigabitEthernet0/0/0]dis th
[V200R003C00]
#
interface GigabitEthernet0/0/0
ip address 192.168.10.40 255.255.255.0
vrrp vrid 1 virtual-ip 192.168.10.1
#
return
[R2-GigabitEthernet0/0/0]q
[R2]ip route-static 192.168.40.0 24 192.168.30.20

R3：

<Huawei>u t m
Info: Current terminal monitor is off.
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R3
[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]ip add 192.168.20.20 24
[R3-GigabitEthernet0/0/1]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 192.168.30.20 24
[R3-GigabitEthernet0/0/0]q
[R3]int LoopBack 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　#进入回环地址接口也就是自己的接口
[R3-LoopBack1]ip add 192.168.40.10 24　　　　　　　　　　　　　　　　　　　　#设置路由
[R3-LoopBack1]dis th
[V200R003C00]
#
interface LoopBack1
ip address 192.168.40.10 255.255.255.0
#
return
[R3-LoopBack1]q
[R3]ip route-static 192.168.10.0 24 192.168.20.10　　　　　　　　　　　　　　　　　#添加主路由到10段，子网掩码，下一跳
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]dis th
[V200R003C00]
#
interface GigabitEthernet0/0/0
ip address 192.168.30.10 255.255.255.0
#
return
[R3]ip route-static 192.168.10.0 24 192.168.30.10 preference 70　　　　　　　　　　　#添加备路由，到10段，子网掩码，下一跳，优先级10

Top

二、DHCP

2.1DHCP优点

(1)减少工作量

(2)减少出错，出现IP地址冲突

(3)节约地址

(4)简单

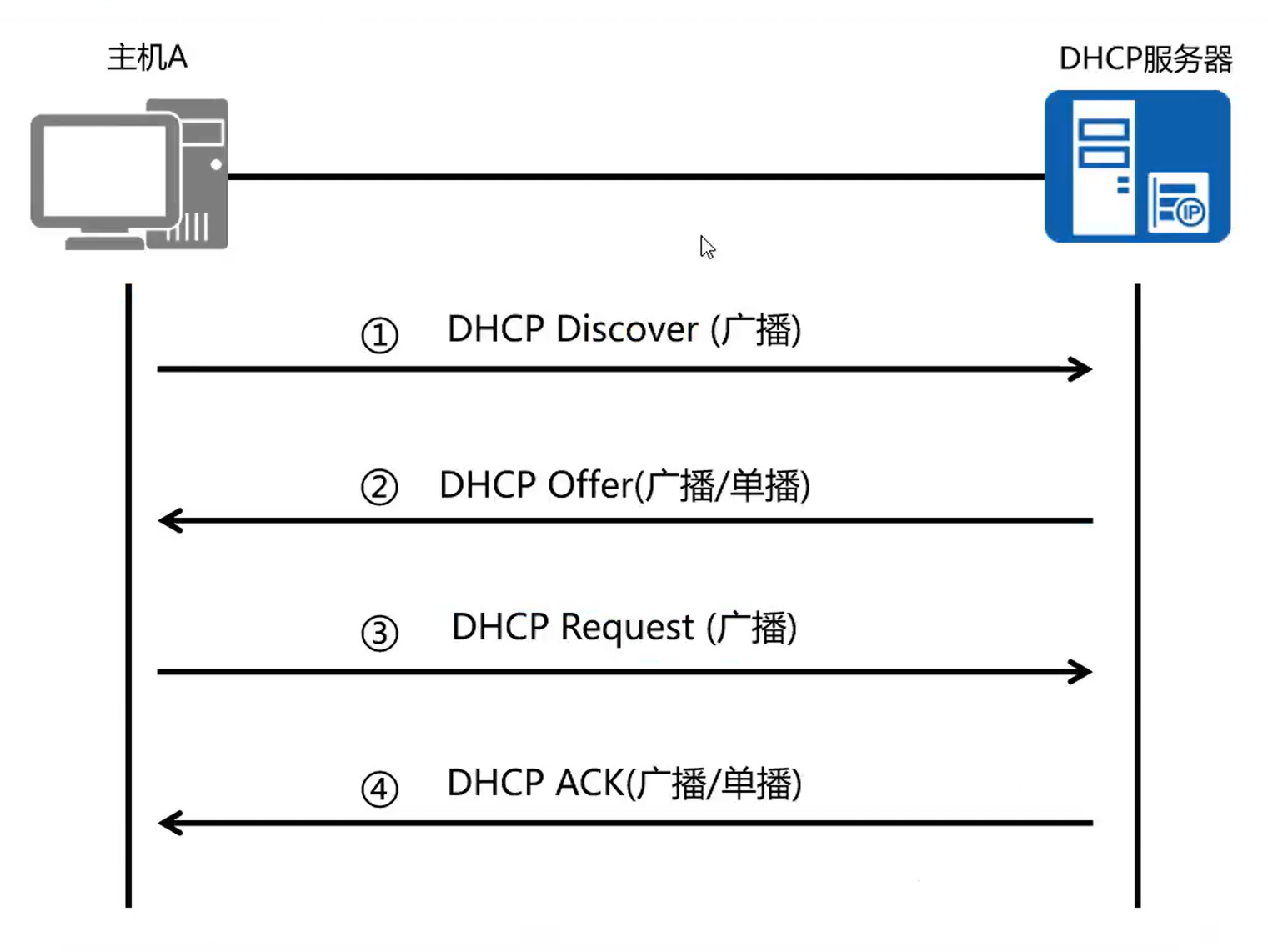

2.2DHCP基本原理

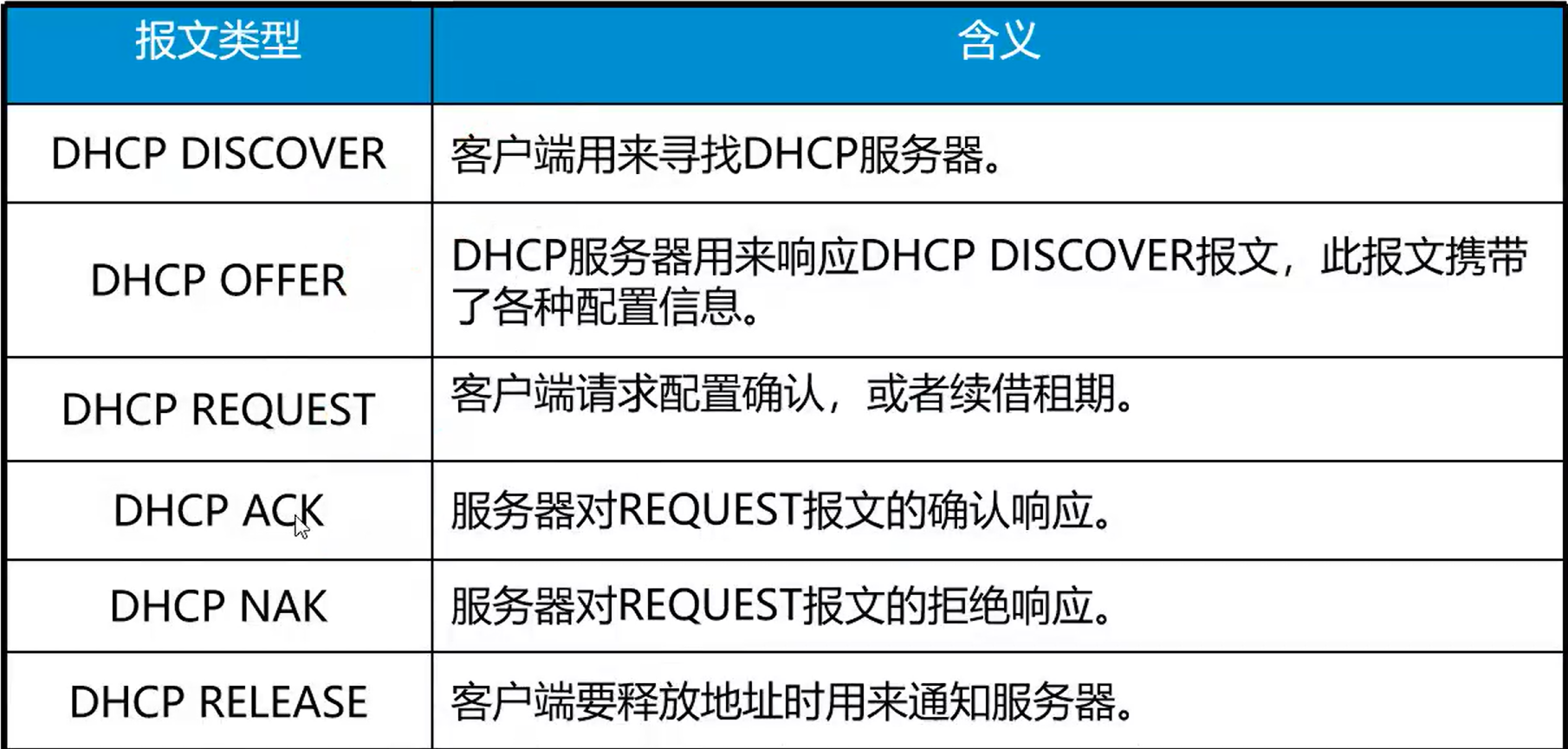

2.3DHCP报文类型

2.4DHCP基本配置

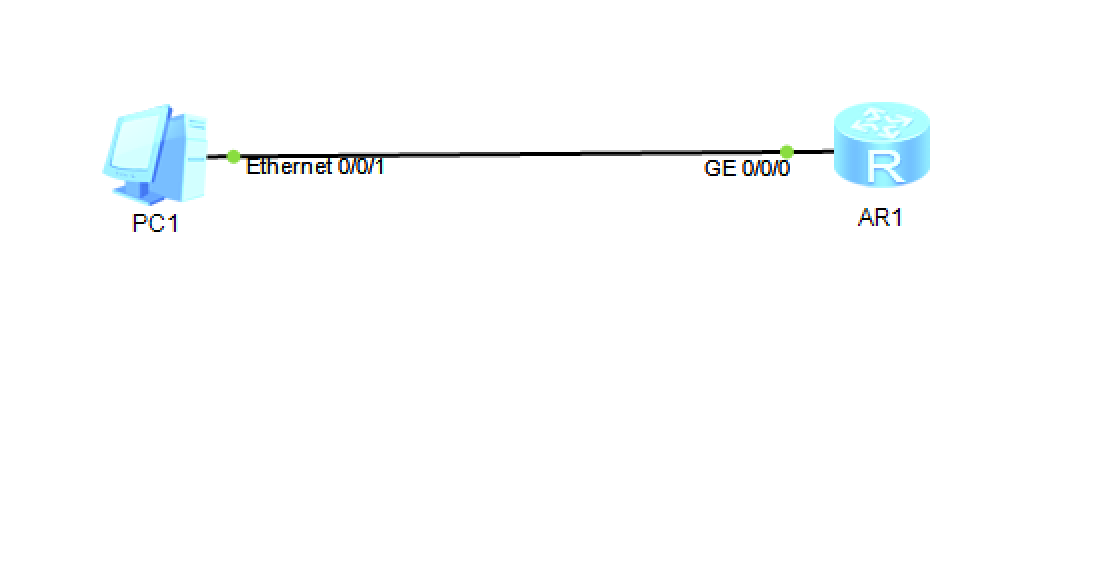

拓扑图：

实验结果：

实验代码：

<Huawei>u t m
Info: Current terminal monitor is off.
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R1
[R1]dhcp enable 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　#开启dhcp功能
Info: The operation may take a few seconds. Please wait for a moment.done.
[R1]int g0/0/0 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　#进入接口
[R1-GigabitEthernet0/0/0]ip add 192.168.1.254 24 　　　　　　　　　　　　　　　　　　　#添加网关，并且规定了地址范围
[R1-GigabitEthernet0/0/0]dhcp select interface 　　　　　　　　　　　　　　　　　　　　 #选择接口模式
[R1-GigabitEthernet0/0/0]dhcp server lease day 10 　　　　　　　　　　　　　　　　　　 #设置租期10天
[R1-GigabitEthernet0/0/0]dhcp server dns-list 8.8.8.8　　　　　　　　　　　　　　　　　　#设置dns
