路由器

目录

• 一、路由器原理
• 二、路由表如何形成
• 三、默认路由
• 四、路由表字段解释
• 五、主机A和主机B通讯需要进行数据封装
• 六、例子（实现全网互通）



---

Top

一、路由器原理

原理：依靠路由表转发数据

Top

二、路由表如何形成

1.直连路由自动学习
2.手动配置静态路由
3.依靠动态路由协议互相学习

Top

三、默认路由

1.是特殊的静态路由
2.当一个数据包的地址不在路由表当中，如果配置了默认路由，会根据默认路由的配置进行转发
3.默认路由 配置是有条件的,只有连接末梢网络的路由器（和主机相连的路由器）才可以配置默认路由。一般路由器和路由器之间不配置默认路由（企业的外网出口例外）。

Top

四、路由表字段解释

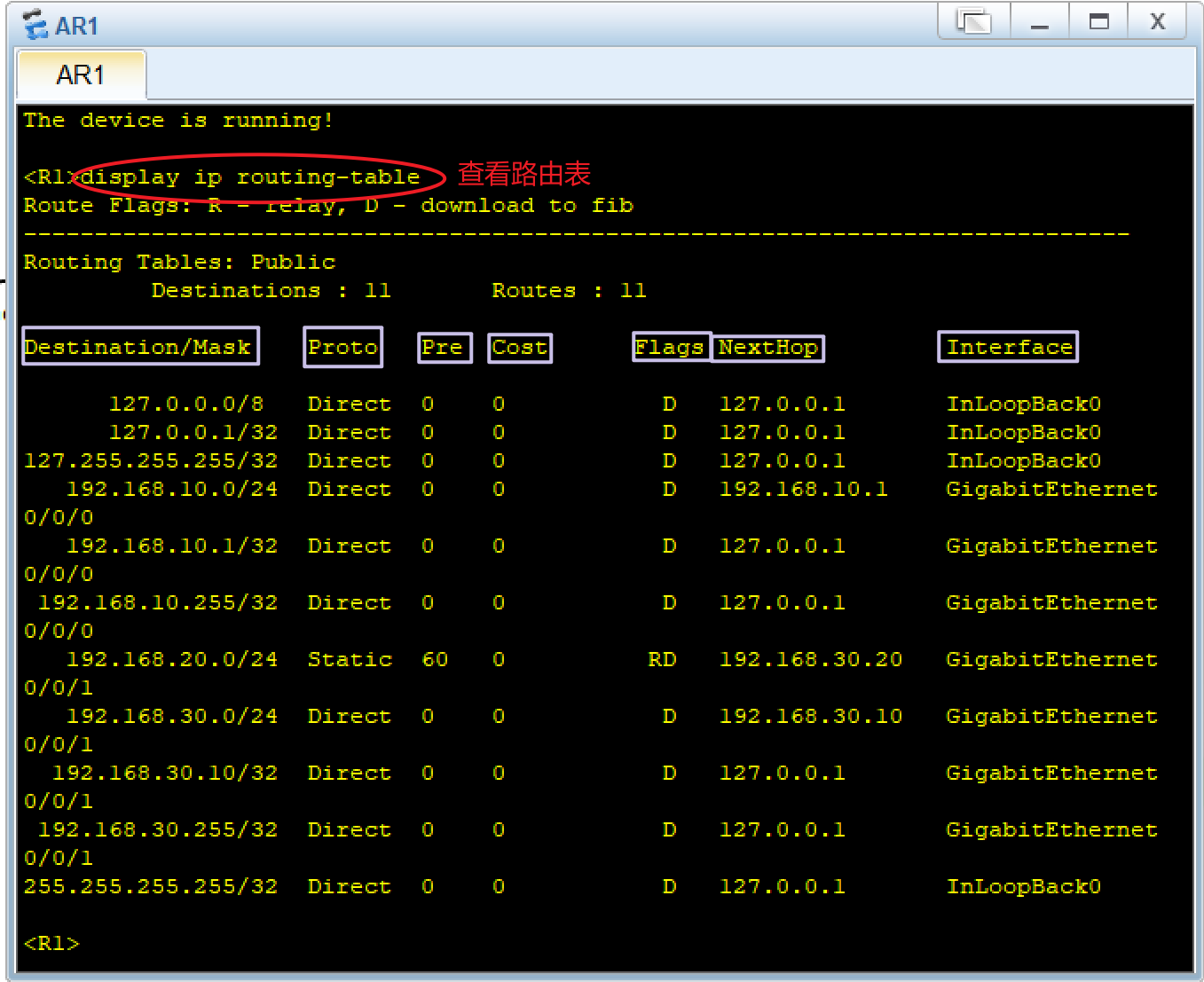

<Huawei>display ip routing-table　　　　###查看路由表

Destination/Mask：表示网段子网掩码
Proto：表示协议
Pre：表示优先级(小的优先)
Cost：表示开销值(如果优先级一样，比较开销值，小的优先)
Flags：表示目前路由状态
NextHop：下一跳地址(下一个路由器的入口)
Interface:表示接口(由哪个口转发数据)

Top

五、主机A和主机B通讯需要进行数据封装

(1)ARP协议是协助数据进行封装,数据帧中的目的mac地址
(2)主机A与主机B进行通讯,如果在同一个网段
(3)主机A的arp广播主机B可以直接收到
(4)主机A与主机B进行通讯如果不在同一个网段
(5)主机A 的arp广播只能到达网关然后让网关再帮忙转发
(6)转发几次就会丢几次包

Top

六、例子（实现全网互通）

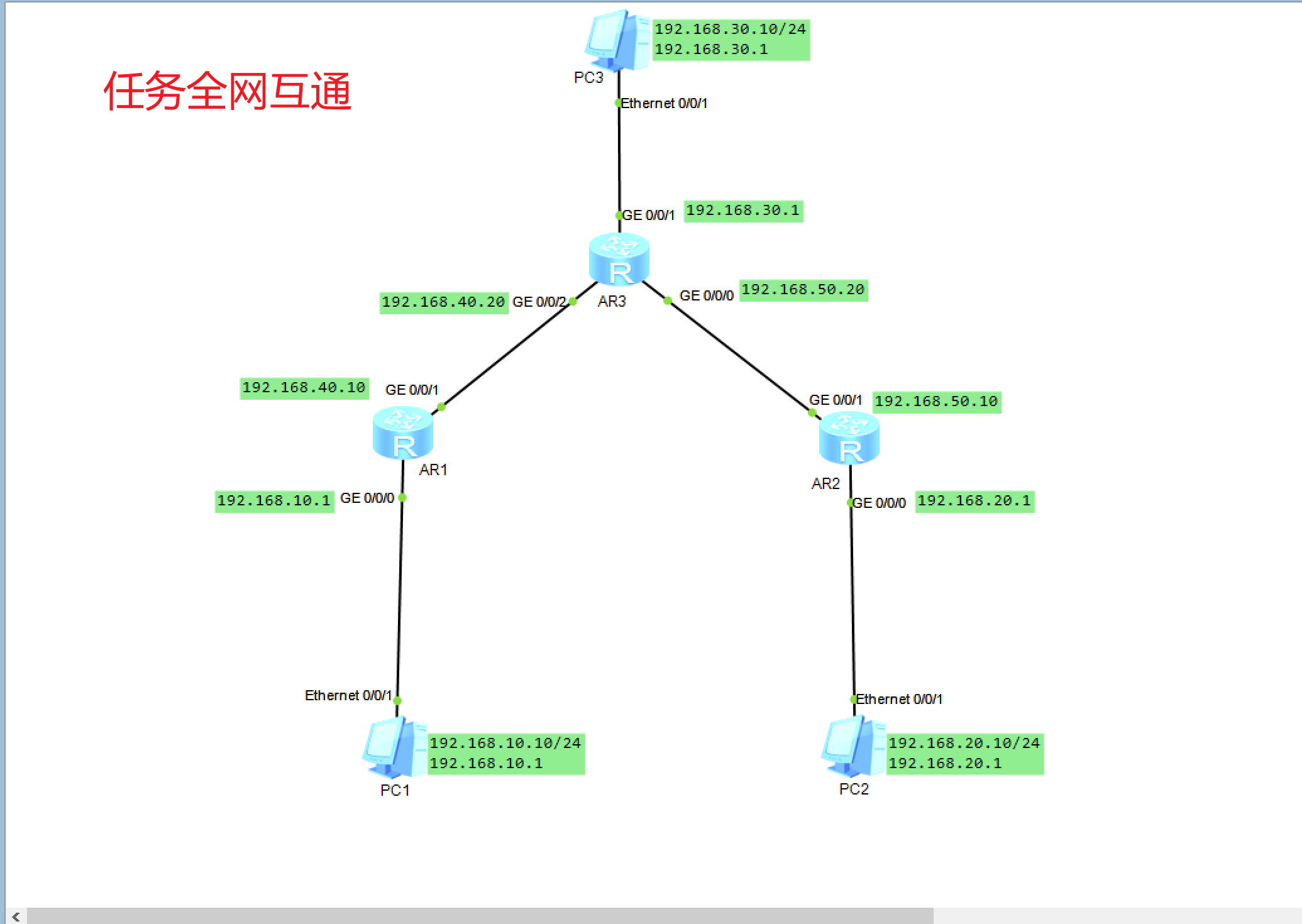

拓扑图：

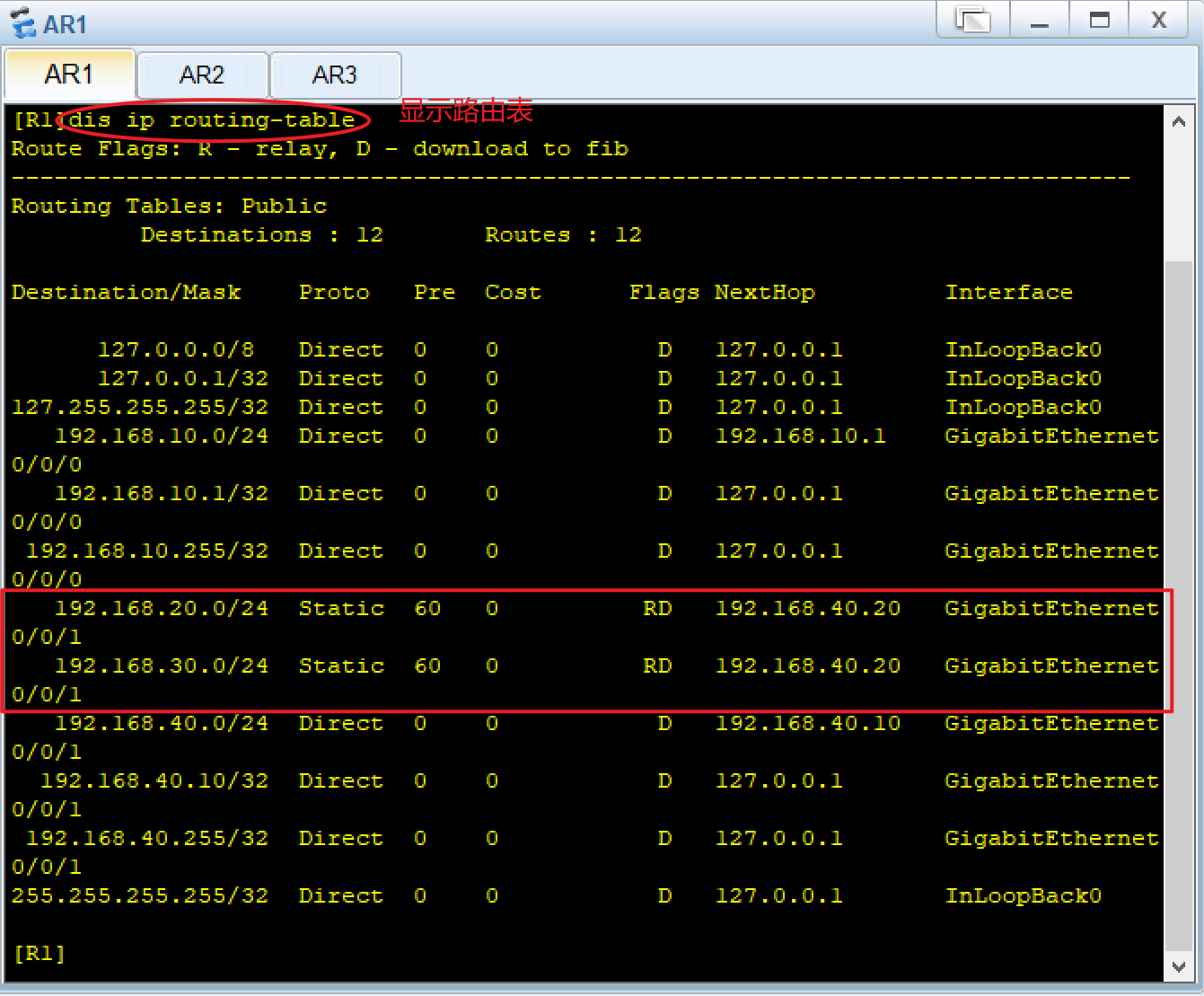

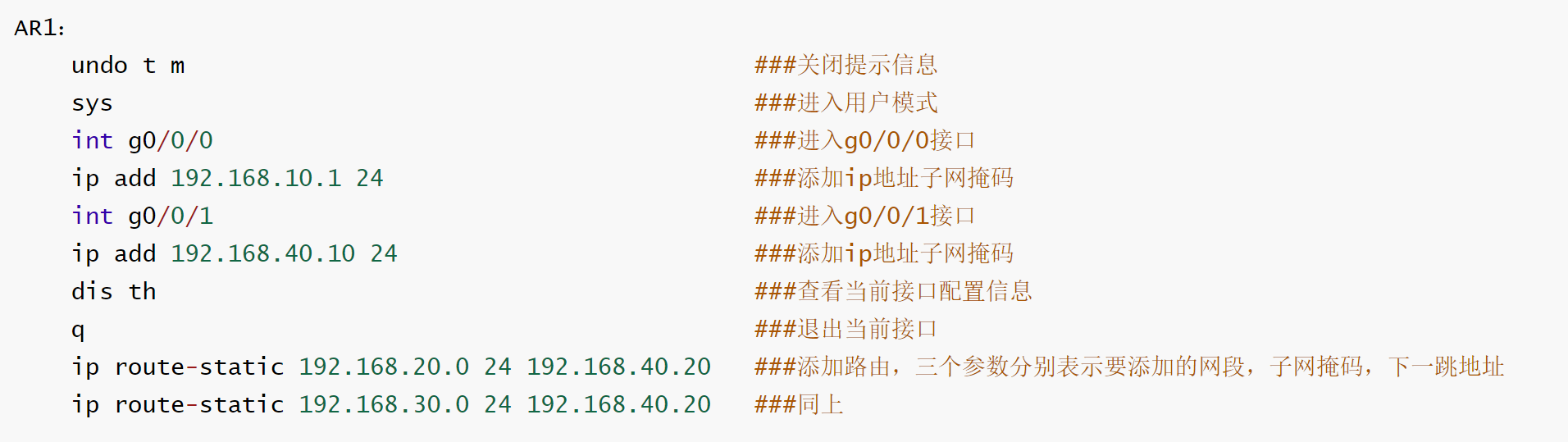

AR1路由表配置

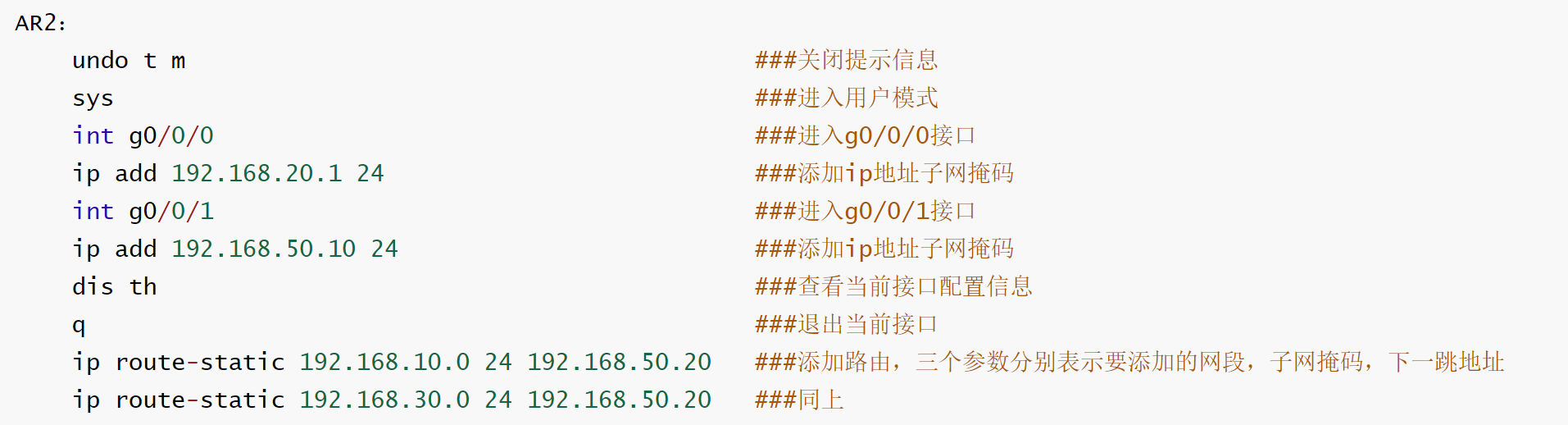

AR2路由表配置

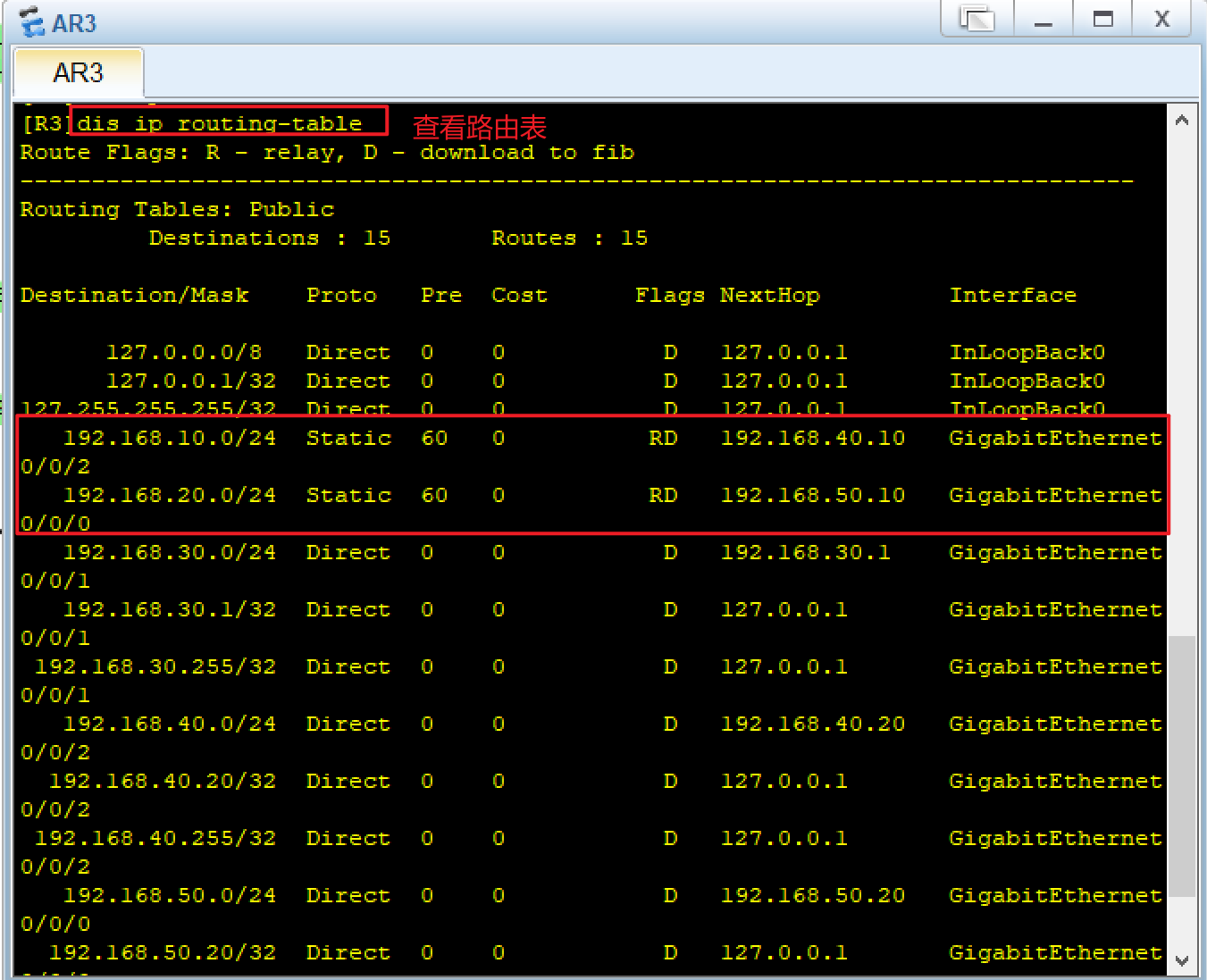

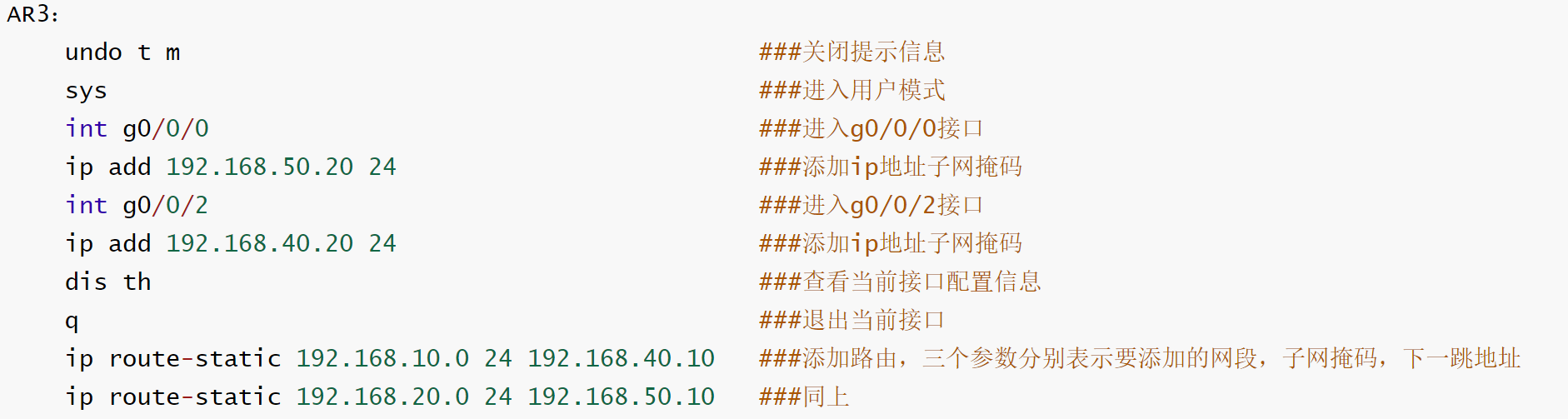

AR3路由表配置

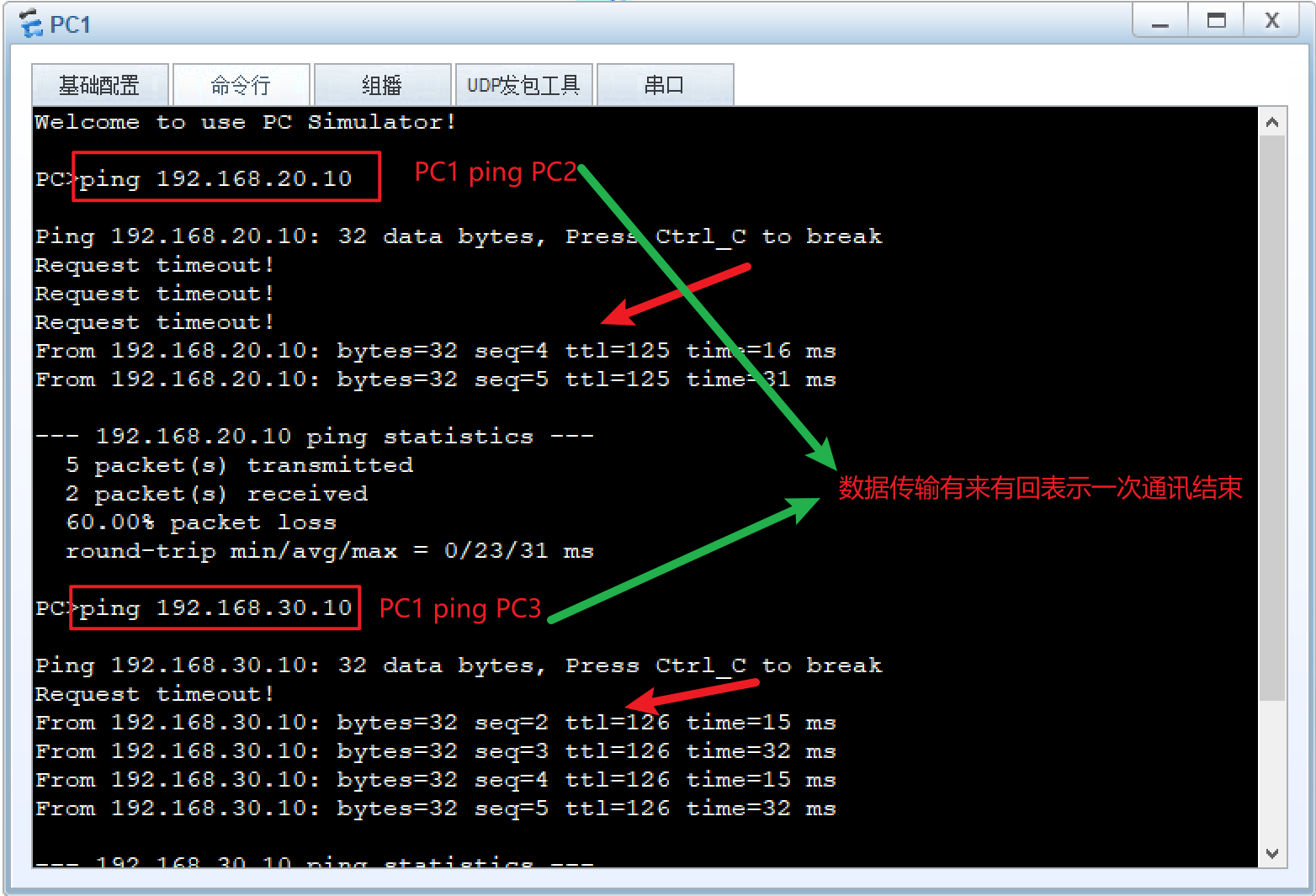

Ping检验实验成功：



命令：####################################################################################
