《操作系统真象还原》第十三章 编写硬盘驱动程序

第十三章 编写硬盘驱动程序

本文是对《操作系统真象还原》第十三章学习的笔记，欢迎大家一起交流，目前所有代码已托管至 fdx-xdf/MyTinyOS 。

前置知识

我们的操作系统里面现在有一个 hd60M.img，这是我们的主盘，安装着我们的操作系统，现在我们要再安装一个从盘，用于安装以后的文件系统，由于我们的 fdisk 和作者的版本不太一样，所以创建的步骤和书上也不一样，具体参考《操作系统真象还原》 第十三章 编写硬盘驱动程序_磁盘驱动 编程-CSDN 博客，创建完之后用 fdisk 查看如下图所示：


最初的磁盘分区表位于 MBR 引导扇区中，咱们先看看原汁原味的 MBR 引导扇区的逻辑结构。早在加载 loader 时就和大伙儿介绍过 MBR，MBR（Main Boot Record）即主引导记录，它是一段引导程序，其所在的扇区称为主引导扇区，该扇区位于 0 盘 0 道 1 扇区（物理扇区编号从 1 开始，逻辑扇区地址 LBA 从 0 开始），也就是硬盘最开始的扇区，扇区大小为 512 字节，这 512 字节内容由三部分组成。

（1）主引导记录 MBR。

（2）磁盘分区表 DPT。

（3）结束魔数 55AA，表示此扇区为主引导扇区，里面包含控制程序。

  • MBR 引导程序位于主引导扇区中偏移 0～0x1BD 的空间，共计 446 字节大小，这其中包括硬盘参数及部分指令（由 BIOS 跳入执行），它是由分区工具产生的，独立于任何操作系统。
  • 磁盘分区表位于主引导扇区中偏移 0x1BE～0x1FD 的空间，总共 64 字节大小，每个分区表项是 16 字节，因此磁盘分区表最大支持 4 个分区。
  • 魔数 55AA 作为主引导扇区的有效标志，位于扇区偏移 0x1FE～0x1FF，也就是最后 2 个字节。

以上这三部分便是 MBR 的主要结构。

分区表只有四项，在现代肯定是不够用的，所以我们要对齐进行逻辑分区，每一个逻辑分区所在的子扩展分区都有一个与 MBR 结构相同的 EBR，EBR 中分区表的第一分区表项用来描述所包含的逻辑分区的元信息，第二分区表项用来描述下一个子扩展分区的地址，第三、四表项未用到。位于 EBR 中的分区表相当于链表中的结点，第一个分区表项存的是分区数据，第二个分区表项存的是后继分区的指针。这样下来所有的分区就形成了一个链表结构。

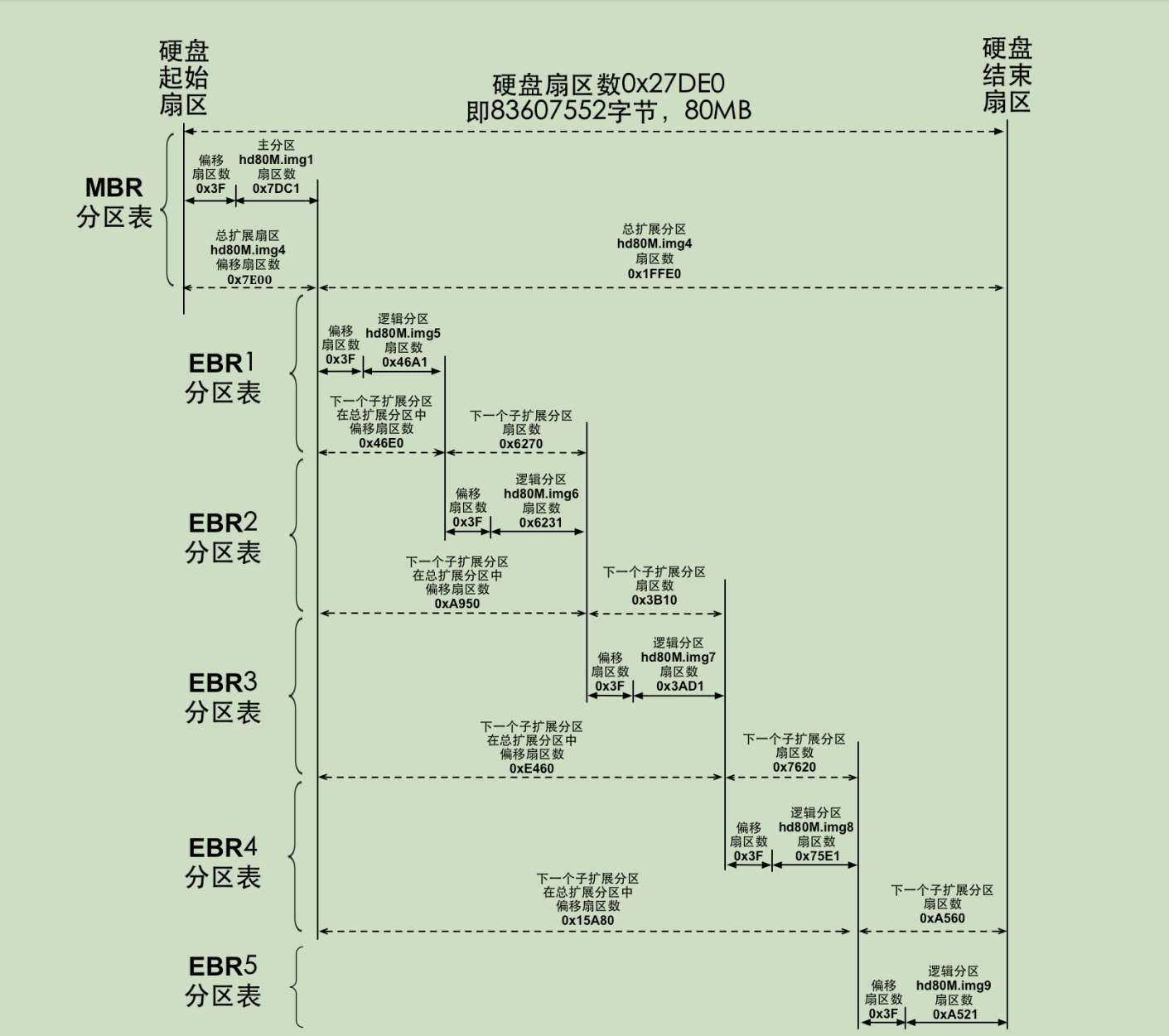

布局分区表如下图所示，具体分析过程可以看书 P574：


代码部分

准备工作

这一部分和硬盘驱动的关系不大，但是也是必须实现的东西

内核打印函数

我们给用户实现了 printf 函数，内核也要有相应的函数 printk

#include "stdio-kernel.h"
#include "stdio.h"
#include "console.h"
#include "global.h"

#define va_start(args, first_fix) args = (va_list)&first_fix
#define va_end(args) args = NULL

/* 供内核使用的格式化输出函数 */
void printk(const char* format, ...) {
    va_list args;
    va_start(args, format);
    char buf[1024] = {0};
    vsprintf(buf, format, args);
    va_end(args);
    console_put_str(buf);
}

实现 idle ​线程

在之前，当我们的 thread_ready_list 列表为空时会发生报错，现在我们对其进行改进，当就绪列表为空时，就调度 idle 线程。

struct task_struct* idle_thread;    // idle线程

/* 系统空闲时运行的线程 */
static void idle(void* arg UNUSED) {
   while(1) {
      thread_block(TASK_BLOCKED);
      //执行hlt时必须要保证目前处在开中断的情况下
      asm volatile ("sti; hlt" : : : "memory");
   }
}


/* 实现任务调度 */
void schedule() {
   ASSERT(intr_get_status() == INTR_OFF);
   struct task_struct* cur = running_thread();
   if (cur->status == TASK_RUNNING) { // 若此线程只是cpu时间片到了,将其加入到就绪队列尾
      ASSERT(!elem_find(&thread_ready_list, &cur->general_tag));
      list_append(&thread_ready_list, &cur->general_tag);
      cur->ticks = cur->priority;     // 重新将当前线程的ticks再重置为其priority;
      cur->status = TASK_READY;
   }
   else {
      /* 若此线程需要某事件发生后才能继续上cpu运行,
      不需要将其加入队列,因为当前线程不在就绪队列中。*/
   }

      /* 如果就绪队列中没有可运行的任务,就唤醒idle */
   if (list_empty(&thread_ready_list)) {
      thread_unblock(idle_thread);
   }

   ASSERT(!list_empty(&thread_ready_list));
   thread_tag = NULL;	  // thread_tag清空
/* 将thread_ready_list队列中的第一个就绪线程弹出,准备将其调度上cpu. */
   thread_tag = list_pop(&thread_ready_list);
   struct task_struct* next = elem2entry(struct task_struct, general_tag, thread_tag);
   next->status = TASK_RUNNING;
   process_activate(next); //激活任务页表
   switch_to(cur, next);
}


/* 初始化线程环境 */
void thread_init(void) {
   put_str("thread_init start\n");
   list_init(&thread_ready_list);
   list_init(&thread_all_list);
   lock_init(&pid_lock);
/* 将当前main函数创建为线程 */
   make_main_thread();
      /* 创建idle线程 */
   idle_thread = thread_start("idle", 10, idle, NULL);
   put_str("thread_init done\n");
}

idle 定义在 4-10 行，初始化初始化线程环境时会创建该线程，该线程随即将自己阻塞，然后等待 schedule 函数调用他，就会执行 asm volatile("sti; hlt" : : : "memory"); ​先开中断，然后挂起，此时挂起利用的是 hlt，cpu 的利用率为 0，直到有外部中断唤醒。

实现 thread_yield​

硬盘是一个相对于 CPU 来说及其低速的设备，所以，当硬盘在进行需要长时间才能完成的工作时（比如写入数据），我们最好能让驱动程序把 CPU 让给其他任务。所以，我们来实现一个 thread_yield ​函数，就是用于把 CPU 让出来。实质就是将调用者重新放入就绪队列队尾。

/* 主动让出cpu,换其它线程运行 */
void thread_yield(void) {
   struct task_struct* cur = running_thread();
   enum intr_status old_status = intr_disable();
   ASSERT(!elem_find(&thread_ready_list, &cur->general_tag));
   list_append(&thread_ready_list, &cur->general_tag);
   cur->status = TASK_READY;
   schedule();
   intr_set_status(old_status);
}

一个简单的休眠函数

和 thread_yield 配套使用，设置休眠多少个滴答数

#define mil_seconds_per_intr (1000 / IRQ0_FREQUENCY)

/* 以tick为单位的sleep,任何时间形式的sleep会转换此ticks形式 */
static void ticks_to_sleep(uint32_t sleep_ticks) {
   uint32_t start_tick = ticks;
   /* 若间隔的ticks数不够便让出cpu */
   while (ticks - start_tick < sleep_ticks) {
      thread_yield();
   }
}

/* 以毫秒为单位的sleep   1秒= 1000毫秒 */
void mtime_sleep(uint32_t m_seconds) {
   uint32_t sleep_ticks = DIV_ROUND_UP(m_seconds, mil_seconds_per_intr);
   ASSERT(sleep_ticks > 0);
   ticks_to_sleep(sleep_ticks);
}

驱动程序

一些宏的准备

定义一些宏，这些都是手册上的，没什么好讲的

/* 定义硬盘各寄存器的端口号，见书p126 */
#define reg_data(channel)	 (channel->port_base + 0)
#define reg_error(channel)	 (channel->port_base + 1)
#define reg_sect_cnt(channel)	 (channel->port_base + 2)
#define reg_lba_l(channel)	 (channel->port_base + 3)
#define reg_lba_m(channel)	 (channel->port_base + 4)
#define reg_lba_h(channel)	 (channel->port_base + 5)
#define reg_dev(channel)	 (channel->port_base + 6)
#define reg_status(channel)	 (channel->port_base + 7)
#define reg_cmd(channel)	 (reg_status(channel))
#define reg_alt_status(channel)  (channel->port_base + 0x206)
#define reg_ctl(channel)	 reg_alt_status(channel)

/* reg_alt_status寄存器的一些关键位，见书p128 */
#define BIT_STAT_BSY	 0x80	      // 硬盘忙
#define BIT_STAT_DRDY	 0x40	      // 设备准备好
#define BIT_STAT_DRQ	 0x8	      // 数据传输准备好了

/* device寄存器的一些关键位 */
#define BIT_DEV_MBS	0xa0	    // 第7位和第5位固定为1
#define BIT_DEV_LBA	0x40        //指定为LBD寻址方式
#define BIT_DEV_DEV	0x10        //指定主盘或从盘，DEV位为1表示从盘，为0表示主盘

/* 一些硬盘操作的指令 */
#define CMD_IDENTIFY	   0xec	    // identify指令
#define CMD_READ_SECTOR	   0x20     // 读扇区指令
#define CMD_WRITE_SECTOR   0x30	    // 写扇区指令

/* 定义可读写的最大扇区数,调试用的 */
#define max_lba ((80*1024*1024/512) - 1)	// 只支持80MB硬盘

准备结构体

​device/ide.h​

/* 分区结构 */
struct partition {
    uint32_t start_lba;		 // 起始扇区
    uint32_t sec_cnt;		 // 扇区数
    struct disk* my_disk;	 // 分区所属的硬盘
    struct list_elem part_tag;	 // 用于队列中的标记，用于将分区形成链表进行管理
    char name[8];		 // 分区名称
    struct super_block* sb;	 // 本分区的超级块
    struct bitmap block_bitmap;	 // 块位图
    struct bitmap inode_bitmap;	 // i结点位图
    struct list open_inodes;	 // 本分区打开的i结点队列
};

/* 硬盘结构 */
struct disk {
    char name[8];			   // 本硬盘的名称，如sda等
    struct ide_channel* my_channel;	   // 此块硬盘归属于哪个ide通道
    uint8_t dev_no;			   // 本硬盘是主0还是从1
    struct partition prim_parts[4];	   // 主分区顶多是4个
    struct partition logic_parts[8];	   // 逻辑分区数量无限,但总得有个支持的上限,那就支持8个
};

/* ata通道结构 */
struct ide_channel {
    char name[8];		 // 本ata通道名称
    uint16_t port_base;		 // 本通道的起始端口号（书p126）
    uint8_t irq_no;		 // 本通道所用的中断号
    struct lock lock;		 // 通道锁
    bool expecting_intr;		 // 表示等待硬盘的中断
    struct semaphore disk_done;	 // 用于阻塞、唤醒驱动程序
    struct disk devices[2];	 // 一个通道上连接两个硬盘，一主一从
};

定义了分区、硬盘以及通道结构体，其中一个通道对应主从两个硬盘，我们的操作系统支持两个通道，所以在执行命令的时候要区分是哪个通道的哪个硬盘发出的，定位到哪个通道用的就是 ide_channel ​中的 expecting_intr ​成员，为 true ​表明正在等待结果，然后定位到哪个硬盘用的就是 dev 寄存器，在发出命令的时候就设置好了。

​device/ide.c​

/* 定义可读写的最大扇区数,调试用的 */
#define max_lba ((80*1024*1024/512) - 1)	// 只支持80MB硬盘

uint8_t channel_cnt;	   // 记录通道数
struct ide_channel channels[2];	 // 有两个ide通道

/* 选择读写的硬盘 */
static void select_disk(struct disk* hd) {
    uint8_t reg_device = BIT_DEV_MBS | BIT_DEV_LBA;
    if (hd->dev_no == 1) {	// 若是从盘就置DEV位为1
        reg_device |= BIT_DEV_DEV;
    }
    outb(reg_dev(hd->my_channel), reg_device);
}

/* 向硬盘控制器写入起始扇区地址及要读写的扇区数 */
static void select_sector(struct disk* hd, uint32_t lba, uint8_t sec_cnt) {
   ASSERT(lba <= max_lba);
   struct ide_channel* channel = hd->my_channel;

   /* 写入要读写的扇区数*/
   outb(reg_sect_cnt(channel), sec_cnt);	 // 如果sec_cnt为0,则表示写入256个扇区

   /* 写入lba地址(即扇区号) */
   outb(reg_lba_l(channel), lba);		 // lba地址的低8位,不用单独取出低8位.outb函数中的汇编指令outb %b0, %w1会只用al。
   outb(reg_lba_m(channel), lba >> 8);		 // lba地址的8~15位
   outb(reg_lba_h(channel), lba >> 16);		 // lba地址的16~23位

   /* 因为lba地址的24~27位要存储在device寄存器的0～3位,
    * 无法单独写入这4位,所以在此处把device寄存器再重新写入一次*/
   outb(reg_dev(channel), BIT_DEV_MBS | BIT_DEV_LBA | (hd->dev_no == 1 ? BIT_DEV_DEV : 0) | lba >> 24);
}

/* 向通道channel发命令cmd */
static void cmd_out(struct ide_channel* channel, uint8_t cmd) {
/* 只要向硬盘发出了命令便将此标记置为true,硬盘中断处理程序需要根据它来判断 */
    channel->expecting_intr = true;
    outb(reg_cmd(channel), cmd);
}

/* 硬盘读入sec_cnt个扇区的数据到buf */
static void read_from_sector(struct disk* hd, void* buf, uint8_t sec_cnt) {
    uint32_t size_in_byte;
    if (sec_cnt == 0) {
    /* 因为sec_cnt是8位变量,由主调函数将其赋值时,若为256则会将最高位的1丢掉变为0 */
        size_in_byte = 256 * 512;
    }
    else {
        size_in_byte = sec_cnt * 512;
    }
    insw(reg_data(hd->my_channel), buf, size_in_byte / 2);
}

/* 将buf中sec_cnt扇区的数据写入硬盘 */
static void write2sector(struct disk* hd, void* buf, uint8_t sec_cnt) {
    uint32_t size_in_byte;
    if (sec_cnt == 0) {
    /* 因为sec_cnt是8位变量,由主调函数将其赋值时,若为256则会将最高位的1丢掉变为0 */
        size_in_byte = 256 * 512;
    } else {
        size_in_byte = sec_cnt * 512;
    }
    outsw(reg_data(hd->my_channel), buf, size_in_byte / 2);
}

/* 等待30秒 */
static bool busy_wait(struct disk* hd) {
    struct ide_channel* channel = hd->my_channel;
    uint16_t time_limit = 30 * 1000;	     // 可以等待30000毫秒
    while (time_limit -= 10 >= 0) {
        if (!(inb(reg_status(channel)) & BIT_STAT_BSY)) {
            return (inb(reg_status(channel)) & BIT_STAT_DRQ);
        }
        else {
            mtime_sleep(10);		     // 睡眠10毫秒
        }
    }
    return false;
}

/* 从硬盘读取sec_cnt个扇区到buf */
void ide_read(struct disk* hd, uint32_t lba, void* buf, uint32_t sec_cnt) {
    ASSERT(lba <= max_lba);
    ASSERT(sec_cnt > 0);
    lock_acquire (&hd->my_channel->lock);

    /* 1 先选择操作的硬盘 */
    select_disk(hd);

    uint32_t secs_op;		 // 每次操作的扇区数
    uint32_t secs_done = 0;	 // 已完成的扇区数
    while(secs_done < sec_cnt) {
        if ((secs_done + 256) <= sec_cnt) {
            secs_op = 256;
        }
        else {
            secs_op = sec_cnt - secs_done;
        }

    /* 2 写入待读入的扇区数和起始扇区号 */
        select_sector(hd, lba + secs_done, secs_op);

    /* 3 执行的命令写入reg_cmd寄存器 */
        cmd_out(hd->my_channel, CMD_READ_SECTOR);	  // 准备开始读数据

    /*********************   阻塞自己的时机  ***********************
         在硬盘已经开始工作(开始在内部读数据或写数据)后才能阻塞自己,现在硬盘已经开始忙了,
        将自己阻塞,等待硬盘完成读操作后通过中断处理程序唤醒自己*/
        sema_down(&hd->my_channel->disk_done);
    /*************************************************************/

    /* 4 检测硬盘状态是否可读 */
        /* 醒来后开始执行下面代码*/
        if (!busy_wait(hd)) {	 // 若失败
            char error[64];
            sprintf(error, "%s read sector %d failed!!!!!!\n", hd->name, lba);
            PANIC(error);
        }

    /* 5 把数据从硬盘的缓冲区中读出 */
        read_from_sector(hd, (void*)((uint32_t)buf + secs_done * 512), secs_op);
        secs_done += secs_op;
    }
    lock_release(&hd->my_channel->lock);
}

/* 将buf中sec_cnt扇区数据写入硬盘 */
void ide_write(struct disk* hd, uint32_t lba, void* buf, uint32_t sec_cnt) {
    ASSERT(lba <= max_lba);
    ASSERT(sec_cnt > 0);
    lock_acquire (&hd->my_channel->lock);

    /* 1 先选择操作的硬盘 */
    select_disk(hd);

    uint32_t secs_op;		 // 每次操作的扇区数
    uint32_t secs_done = 0;	 // 已完成的扇区数
    while(secs_done < sec_cnt) {
        if ((secs_done + 256) <= sec_cnt) {
            secs_op = 256;
        }
        else {
            secs_op = sec_cnt - secs_done;
        }

    /* 2 写入待写入的扇区数和起始扇区号 */
        select_sector(hd, lba + secs_done, secs_op);

    /* 3 执行的命令写入reg_cmd寄存器 */
        cmd_out(hd->my_channel, CMD_WRITE_SECTOR);	      // 准备开始写数据

    /* 4 检测硬盘状态是否可读 */
        if (!busy_wait(hd)) {			      // 若失败
            char error[64];
            sprintf(error, "%s write sector %d failed!!!!!!\n", hd->name, lba);
            PANIC(error);
        }

    /* 5 将数据写入硬盘 */
        write2sector(hd, (void*)((uint32_t)buf + secs_done * 512), secs_op);

        /* 在硬盘响应期间阻塞自己 */
        sema_down(&hd->my_channel->disk_done);
        secs_done += secs_op;
    }
    /* 醒来后开始释放锁*/
    lock_release(&hd->my_channel->lock);
}

/* 硬盘中断处理程序 */
void intr_hd_handler(uint8_t irq_no) {
    ASSERT(irq_no == 0x2e || irq_no == 0x2f);
    uint8_t ch_no = irq_no - 0x2e;
    struct ide_channel* channel = &channels[ch_no];
    ASSERT(channel->irq_no == irq_no);
    /* 不必担心此中断是否对应的是这一次的expecting_intr,
    * 每次读写硬盘时会申请锁,从而保证了同步一致性 */
    if (channel->expecting_intr) {
        channel->expecting_intr = false;
        sema_up(&channel->disk_done);

    /* 读取状态寄存器使硬盘控制器认为此次的中断已被处理,从而硬盘可以继续执行新的读写 */
        inb(reg_status(channel));
    }
}

/* 硬盘数据结构初始化 */
void ide_init() {
    printk("ide_init start\n");
    uint8_t hd_cnt = *((uint8_t*)(0x475));	      // 获取硬盘的数量
    ASSERT(hd_cnt > 0);
    channel_cnt = DIV_ROUND_UP(hd_cnt, 2);	   // 一个ide通道上有两个硬盘,根据硬盘数量反推有几个ide通道
    struct ide_channel* channel;
    uint8_t channel_no = 0;

    /* 处理每个通道上的硬盘 */
    while (channel_no < channel_cnt) {
        channel = &channels[channel_no];
        sprintf(channel->name, "ide%d", channel_no);

        /* 为每个ide通道初始化端口基址及中断向量 */
        switch (channel_no) {
        case 0:
            channel->port_base	 = 0x1f0;	   // ide0通道的起始端口号是0x1f0
            channel->irq_no	 = 0x20 + 14;	   // 从片8259a上倒数第二的中断引脚,温盘,也就是ide0通道的的中断向量号
            break;
        case 1:
            channel->port_base	 = 0x170;	   // ide1通道的起始端口号是0x170
            channel->irq_no	 = 0x20 + 15;	   // 从8259A上的最后一个中断引脚,我们用来响应ide1通道上的硬盘中断
            break;
        }
        channel->expecting_intr = false;		   // 未向硬盘写入指令时不期待硬盘的中断
        lock_init(&channel->lock);

    /* 初始化为0,目的是向硬盘控制器请求数据后,硬盘驱动sema_down此信号量会阻塞线程,
    直到硬盘完成后通过发中断,由中断处理程序将此信号量sema_up,唤醒线程. */
        sema_init(&channel->disk_done, 0);
        register_handler(channel->irq_no, intr_hd_handler);
        channel_no++;				   // 下一个channel
    }
   printk("ide_init done\n");
}
  • ​select_disk​ ​函数用于选择要操作的硬盘是主盘还是从盘，若是从盘就置 DEV 位为 1 即可
  • ​select_sector​ ​向硬盘控制器写入起始扇区地址及要读写的扇区数，安装手册写即可
  • ​cmd_out​ ​是发出命令的函数，注意将对于通道的 expecting_intr​ ​置为 true 即可
  • ​read_from_sector​ ​硬盘读入 sec_cnt 个扇区的数据到 buf
  • ​write2sector​ ​将 buf 中 sec_cnt 扇区的数据写入硬盘
  • ​busy_wait​休眠30s，因为手册上写的最多30秒硬盘就可以完成任务，否则任务出现了异常，此函数也能对是否完成工作进行判断
  • ​ide_read​从硬盘读取sec_cnt个扇区到buf，先选择硬盘，然后进行操作，由于每次最多256个扇区，所以要对sec_cnt​进行判断，如果小于256就直接操作，否则就传入256进行操作，然后继续上述步骤。然后写入待读入的扇区数和起始扇区号，发出读命令，然后执行V操作，阻塞自己调度其他进程，直到中断处理程序通知，当醒过来之后调用busy_wait​来判断工作是否完成，完成之后证明此时数据在磁盘的缓冲区中，然后调用read_from_sector​读到内存中
  • ​ide_write​与ide_read​类似，但是阻塞自己的时机不同，ide_write​阻塞时是将数据写入硬盘时
  • ​intr_hd_handler​核心思想就是根据中断号找到是谁在等待结果，然后修改通道结构体字段，唤醒对应进程。
  • ​ide_init​则是第一个版本的初始化函数，主要是初始化两个通道，以及对于硬盘的中断号，port_base等数据（要提前打开中断）

驱动程序

现在，我们来验证驱动程序能够运行，我们用它来：1、发送identify命令给硬盘来获取硬盘信息；2、扫描分区表

/* 用于记录总扩展分区的起始lba,初始为0,partition_scan时以此为标记 */
int32_t ext_lba_base = 0;
uint8_t p_no = 0, l_no = 0;	 // 用来记录硬盘主分区和逻辑分区的下标
struct list partition_list;	 // 分区队列

/* 构建一个16字节大小的结构体,用来存分区表项 */
struct partition_table_entry {
    uint8_t  bootable;		 // 是否可引导
    uint8_t  start_head;		 // 起始磁头号
    uint8_t  start_sec;		 // 起始扇区号
    uint8_t  start_chs;		 // 起始柱面号
    uint8_t  fs_type;		 // 分区类型
    uint8_t  end_head;		 // 结束磁头号
    uint8_t  end_sec;		 // 结束扇区号
    uint8_t  end_chs;		 // 结束柱面号
    /* 更需要关注的是下面这两项 */
    uint32_t start_lba;		 // 本分区起始扇区的lba地址
    uint32_t sec_cnt;		 // 本分区的扇区数目
} __attribute__ ((packed));	 // 保证此结构是16字节大小

/* 引导扇区,mbr或ebr所在的扇区 */
struct boot_sector {
    uint8_t  other[446];		 // 引导代码
    struct   partition_table_entry partition_table[4];       // 分区表中有4项,共64字节
    uint16_t signature;		 // 启动扇区的结束标志是0x55,0xaa,
} __attribute__ ((packed));

/* 将dst中len个相邻字节交换位置后存入buf */
static void swap_pairs_bytes(const char* dst, char* buf, uint32_t len) {
    uint8_t idx;
    for (idx = 0; idx < len; idx += 2) {
        /* buf中存储dst中两相邻元素交换位置后的字符串*/
        buf[idx + 1] = *dst++;
        buf[idx]     = *dst++;
    }
    buf[idx] = '\0';
}

/* 获得硬盘参数信息 */
static void identify_disk(struct disk* hd) {
    char id_info[512];
     memset(id_info, 0, sizeof(id_info));
    select_disk(hd);
    cmd_out(hd->my_channel, CMD_IDENTIFY);
    /* 向硬盘发送指令后便通过信号量阻塞自己,
    * 待硬盘处理完成后,通过中断处理程序将自己唤醒 */
    sema_down(&hd->my_channel->disk_done);

    /* 醒来后开始执行下面代码*/
    if (!busy_wait(hd)) {     //  若失败
        char error[64];
        sprintf(error, "%s identify failed!!!!!!\n", hd->name);
        PANIC(error);
    }
    read_from_sector(hd, id_info, 1);

    char buf[64];
    uint8_t sn_start = 10 * 2, sn_len = 20, md_start = 27 * 2, md_len = 40;
    swap_pairs_bytes(&id_info[sn_start], buf, sn_len);
    printk("   disk %s info:\n      SN: %s\n", hd->name, buf);
    memset(buf, 0, sizeof(buf));
    swap_pairs_bytes(&id_info[md_start], buf, md_len);
    printk("      MODULE: %s\n", buf);
    uint32_t sectors = *(uint32_t*)&id_info[60 * 2];
    printk("      SECTORS: %d\n", sectors);
    printk("      CAPACITY: %dMB\n", sectors * 512 / 1024 / 1024);
}

/* 扫描硬盘hd中地址为ext_lba的扇区中的所有分区 */
static void partition_scan(struct disk* hd, uint32_t ext_lba) {
    struct boot_sector* bs = sys_malloc(sizeof(struct boot_sector));
    ide_read(hd, ext_lba, bs, 1);
    uint8_t part_idx = 0;   //用于遍历主分区的变量
    struct partition_table_entry* p = bs->partition_table;

    /* 遍历分区表4个分区表项 */
    while (part_idx++ < 4) {
        if (p->fs_type == 0x5) {	 // 若为扩展分区
            if (ext_lba_base != 0) {
                /* 子扩展分区的start_lba是相对于主引导扇区中的总扩展分区地址 */
                partition_scan(hd, p->start_lba + ext_lba_base);
            }
            else { // ext_lba_base为0表示是第一次读取引导块,也就是主引导记录所在的扇区
            /* 记录下扩展分区的起始lba地址,后面所有的扩展分区地址都相对于此 */
                ext_lba_base = p->start_lba;
                partition_scan(hd, p->start_lba);
            }
        }
        else if (p->fs_type != 0) { // 若是有效的分区类型
            if (ext_lba == 0) {	 // 此时全是主分区
                hd->prim_parts[p_no].start_lba = ext_lba + p->start_lba;
                hd->prim_parts[p_no].sec_cnt = p->sec_cnt;
                hd->prim_parts[p_no].my_disk = hd;
                list_append(&partition_list, &hd->prim_parts[p_no].part_tag);
                sprintf(hd->prim_parts[p_no].name, "%s%d", hd->name, p_no + 1);
                p_no++;
                ASSERT(p_no < 4);	    // 0,1,2,3
            }
            else {
                hd->logic_parts[l_no].start_lba = ext_lba + p->start_lba;
                hd->logic_parts[l_no].sec_cnt = p->sec_cnt;
                hd->logic_parts[l_no].my_disk = hd;
                list_append(&partition_list, &hd->logic_parts[l_no].part_tag);
                sprintf(hd->logic_parts[l_no].name, "%s%d", hd->name, l_no + 5);	 // 逻辑分区数字是从5开始,主分区是1～4.
                l_no++;
                if (l_no >= 8)    // 只支持8个逻辑分区,避免数组越界
                return;
            }
        }
        p++;
    }
    sys_free(bs);
}

/* 打印分区信息 */
static bool partition_info(struct list_elem* pelem, int arg UNUSED) {
    struct partition* part = elem2entry(struct partition, part_tag, pelem);
    printk("   %s start_lba:0x%x, sec_cnt:0x%x\n",part->name, part->start_lba, part->sec_cnt);

    /* 在此处return false与函数本身功能无关,
    * 只是为了让主调函数list_traversal继续向下遍历元素 */
    return false;
}



/* 硬盘数据结构初始化 */
void ide_init() {
    printk("ide_init start\n");
    uint8_t hd_cnt = *((uint8_t*)(0x475));	      // 获取硬盘的数量
    ASSERT(hd_cnt > 0);
    list_init(&partition_list);
    channel_cnt = DIV_ROUND_UP(hd_cnt, 2);	   // 一个ide通道上有两个硬盘,根据硬盘数量反推有几个ide通道
    struct ide_channel* channel;
    uint8_t channel_no = 0, dev_no = 0;

    /* 处理每个通道上的硬盘 */
    while (channel_no < channel_cnt) {
        channel = &channels[channel_no];
        sprintf(channel->name, "ide%d", channel_no);

        /* 为每个ide通道初始化端口基址及中断向量 */
        switch (channel_no) {
        case 0:
            channel->port_base	 = 0x1f0;	   // ide0通道的起始端口号是0x1f0
            channel->irq_no	 = 0x20 + 14;	   // 从片8259a上倒数第二的中断引脚,温盘,也就是ide0通道的的中断向量号
            break;
        case 1:
            channel->port_base	 = 0x170;	   // ide1通道的起始端口号是0x170
            channel->irq_no	 = 0x20 + 15;	   // 从8259A上的最后一个中断引脚,我们用来响应ide1通道上的硬盘中断
            break;
        }

        channel->expecting_intr = false;		   // 未向硬盘写入指令时不期待硬盘的中断
        lock_init(&channel->lock);

    /* 初始化为0,目的是向硬盘控制器请求数据后,硬盘驱动sema_down此信号量会阻塞线程,
    直到硬盘完成后通过发中断,由中断处理程序将此信号量sema_up,唤醒线程. */
        sema_init(&channel->disk_done, 0);

        register_handler(channel->irq_no, intr_hd_handler);

        /* 分别获取两个硬盘的参数及分区信息 */
        while (dev_no < 2) {
            struct disk* hd = &channel->devices[dev_no];
            hd->my_channel = channel;
            hd->dev_no = dev_no;
            sprintf(hd->name, "sd%c", 'a' + channel_no * 2 + dev_no);
            identify_disk(hd);	 // 获取硬盘参数
            if (dev_no != 0) {	 // 内核本身的裸硬盘(hd60M.img)不处理
                partition_scan(hd, 0);  // 扫描该硬盘上的分区
            }
            p_no = 0, l_no = 0;
            dev_no++;
        }
        dev_no = 0;			  	   // 将硬盘驱动器号置0,为下一个channel的两个硬盘初始化。
        channel_no++;				   // 下一个channel
    }

    printk("\n   all partition info\n");
    /* 打印所有分区信息 */
    list_traversal(&partition_list, partition_info, (int)NULL);
    printk("ide_init done\n");
}
  • 先是准备了几个全局变量，用于遍历分区表的时候用，然后定义了分区表结构体和引导扇区结构体，并且用__attribute__ ((packed))​禁止编译器对齐行为。
  • ​swap_pairs_bytes​将dst中len个相邻字节交换位置后存入buf，这是硬件的需要
  • ​identify_disk​就是获取硬盘参数的函数，会先指定硬盘，然后写命令，命令执行完之后将数据读入到id_info​，然后从id_info​中解析即可，后面硬编码的固定偏移都是查的手册。
  • ​partition_scan ​用于扫描硬盘hd中地址为ext_lba的扇区中的所有分区，注意我们每次都是从堆上申请boot_sector​空间，否则可能会爆栈。从硬盘中读取的内容放到bs​中，然后取出来四个分区表表现给p，然后进行遍历，如果fs_type​是0x05​，即扩展分区，然后继续判断ext_lba_base​是不是0，如果是0的话证明此时是mbr，然后ext_lba_base = p->start_lba​进行赋值，若不是0那直接加就行，然后遍历逻辑分区。若fs_type​不是0x05​，且非0，那么就在结构体中填充对应数据，加入到链表中。
  • ​partition_info​用于打印信息，必须要用三个参数这是之前我们在list.c中规定的
  • 然后就是我们的初始化函数，相较于上面的版本，多了获取两个硬盘的参数及分区信息，此时信息都存到了partition_list​中，然后调用list_traversal​用于打印信息，详细可以看list_traversal​的实现，每次都要返回false​才向下继续遍历，所以partition_list​每次都返回false​。
/* 把列表plist中的每个元素elem和arg传给回调函数func,
 * arg给func用来判断elem是否符合条件.
 * 本函数的功能是遍历列表内所有元素,逐个判断是否有符合条件的元素。
 * 找到符合条件的元素返回元素指针,否则返回NULL. */
struct list_elem* list_traversal(struct list* plist, function func, int arg) {
   struct list_elem* elem = plist->head.next;
/* 如果队列为空,就必然没有符合条件的结点,故直接返回NULL */
   if (list_empty(plist)) {
      return NULL;
   }

   while (elem != &plist->tail) {
      if (func(elem, arg)) {		  // func返回ture则认为该元素在回调函数中符合条件,命中,故停止继续遍历
	 return elem;
      }					  // 若回调函数func返回true,则继续遍历
      elem = elem->next;
   }
   return NULL;
}

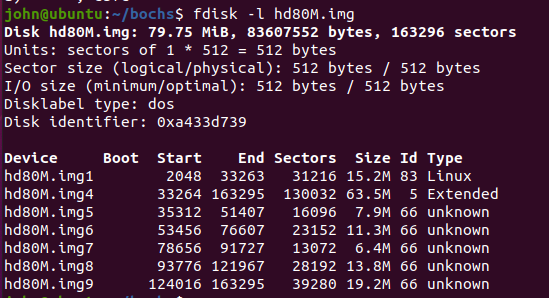

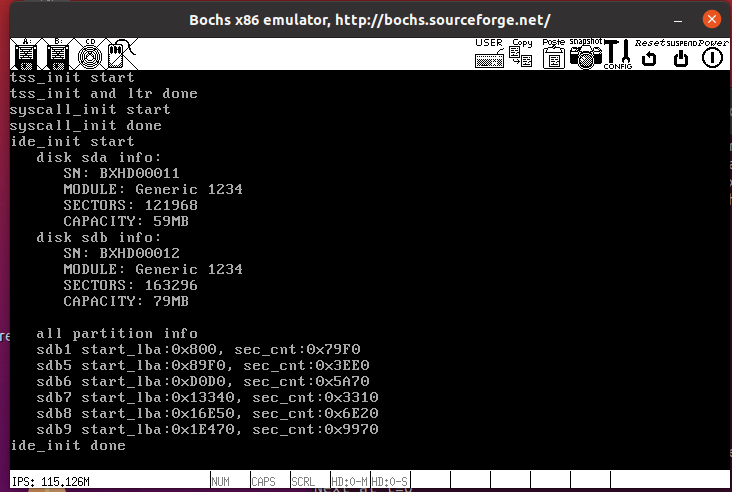

最后结果如下：

​image​

posted @   fdx_xdf  阅读(10)  评论(0)  编辑  收藏  举报
相关博文：
· 《操作系统真象还原》第十四章 文件系统
· 《操作系统真象还原》第三章 MBR --> loader
· 带你了解磁盘驱动程序(xv6)
· SeaBIOS实现简单分析
· 磁盘，分区，文件系统
阅读排行：
· 阿里最新开源QwQ-32B，效果媲美deepseek-r1满血版，部署成本又又又降低了！
· Manus重磅发布：全球首款通用AI代理技术深度解析与实战指南
· 开源Multi-agent AI智能体框架aevatar.ai，欢迎大家贡献代码
· 被坑几百块钱后，我竟然真的恢复了删除的微信聊天记录！
· AI技术革命，工作效率10个最佳AI工具
点击右上角即可分享
微信分享提示
