AC609实战问题汇总

1.烧写文件格式：ALTERA的开发板在程序开发过程中，要把程序烧写到FPGA开发板上运行，上版调试，有三种文件格式sof，jic，pof。

区别见：【FPGA 学习笔记】sof文件和jic文件的区别，程序固化（将sof文件装换位jic文件）_米多奇米饼的博客-CSDN博客_sof文件

简言之：

sof是临时的，断电就丢失，上电需要通过JTAG口重新烧写到SRAM中，

jic和pof都固化在fpga的串行FLASH闪存芯片中，上电就从该芯片读取出程序。pof通过ASP端口烧写（麻烦，一般只用JTAG接口），jic需要从sof转换（最常用）,通过JTAG口烧写。

2.AC609上用的存储器是华邦（winbond）电子公司的（台湾）：SDRAM(同步动态存储器) W9812GKH-6  128 Mbit ; 串行FLASH：W25Q16 ，16Mbit。

ESPC:串行存储器。

SRAM:静态存储器。（断电丢数据）

SDRAM：同步动态存储器。（断电丢数据）

FLASH：非易失性（ Non-Volatile ）内存，在没有电流供应的条件下也能够长久地保持数据，其存储特性相当于硬盘，这项特性正是闪存得以成为各类便携型数字设备的存储介质的基础。

3.多次写入jic/pof文件，是覆盖还是共存？

答：覆盖，flash里面的原有的固件被覆盖。

4.已有固件，再烧sof文件，什么情况？

答：已有固件，则上电初始化固件程序到SRAM中运行，此时若烧录一个sof文件进入SRAM，则上电初始化的程序先被擦除。

5.烧写sof/jic的教程：小梅哥AC620实战指南。

生成sof文件在output files文件夹中。选择sof和usb，start即可。

6.系统没有usb-blaster的驱动：

但其实在quartus的驱动中有这个文件：搜索设备管理器-找到USB-blaster-驱动-手动搜索- （quartus-drivers）搜索安装即可！

 完成度：

①.led flash

②.led run

③.千兆以太网发送模块：麻了，col和crs引脚不知道干啥的 ， e_reset和fpga_clk不知道接在哪里。这两个随便接上了，udp发送到电脑端可以解析成功，说明引脚接的没问题。fpga接收还在测试。网络调试助手一直接收不到信息，初步怀疑是因为：我设置fpga发送目标地址的mac地址是电脑网卡，ip地址是连接的热点的ip（热点是手机开的，也就是手机的ip），由于fpga发送udp帧给了网卡，而我调试助手设置的ip是手机热点的ip，所以没有被接收到，应该在fpga程序中把目标ip改成我电脑网卡的ip，再用电脑调试助手设置网卡ip接收。试一下：不可行。

麻了。我发现wireshark可以接收网口上的数据包 ，只要格式符合，无论mac地址对不对的上，都能接收并解析出来。比如我fpga发的mac地址不是这个网卡，但是连上这个网口了，他就能就接收到。

用手机热点的ip失败了，改变方法，我把自己的ip地址设置为fpga定的目的ip，终于在网络调试助手接收到了数据。学会：ip可以手动编辑的，自动获取则是能上网。手动编辑是任意。

发送到fpga失败了，我已经用命令行窗口把fpga的ip地址和mac地址绑定了，作为本上位机的网上邻居，但还是发不出，在wireshark没有看到。

麻喽。情况是这样子的，把电脑的ip改成192.168.0.3就可以收发了。改成别的就不行...初步猜测是程序问题。0段还是1段不知道有无影响

测试了一下，在0段都可以实现收发。

④.把ad_etherner工程从ise拷贝到quartus，重建了IP核，发现ise的ucf文件是用户定义的约束文件（引脚约束吧！），cdc文件是片上逻辑分析仪（由专门电路实现，而不是仿真），对应在quartus上就是signaltap logic analyzer。

教程如下：

ISE ChipScope使用_Phenixyf的博客-CSDN博客_chipscope使用教程

彻底掌握Quartus——Signaltap篇_队长-Leader的博客-CSDN博客_quartus signaltap



⑤Altera使用fft的ip核时编译通不过，因为没有破解这个ip核，破解任意IP核的方法：QUARTUS II中IP核的调用方法之ip核破解_freedomff的博客-CSDN博客

⑥付费ip无法生成仿真文件 ：解决Quartus13.0sp1数字信号处理类IP核生成卡住以及仿真模型生成报错问题_Castor0的博客-CSDN博客

⑦

文件位置不对，不要再创建子级文件 即可。

⑧Modelsim仿真问题$fscanf : Argument 1 is not a valid file descriptor.

解决：Modelsim仿真问题$fscanf : Argument 1 is not a valid file descriptor._foreverqzx的博客-CSDN博客

或者把fopen的文件复制到当前路径来。

 ⑨Altera中fft：

使用：生成后，先运行matlab的fft_tb文件，生成对应txt文件，然后把txt文件复制到fft的目录下（modelsim仿真时的目录），然后仿真就有结果。

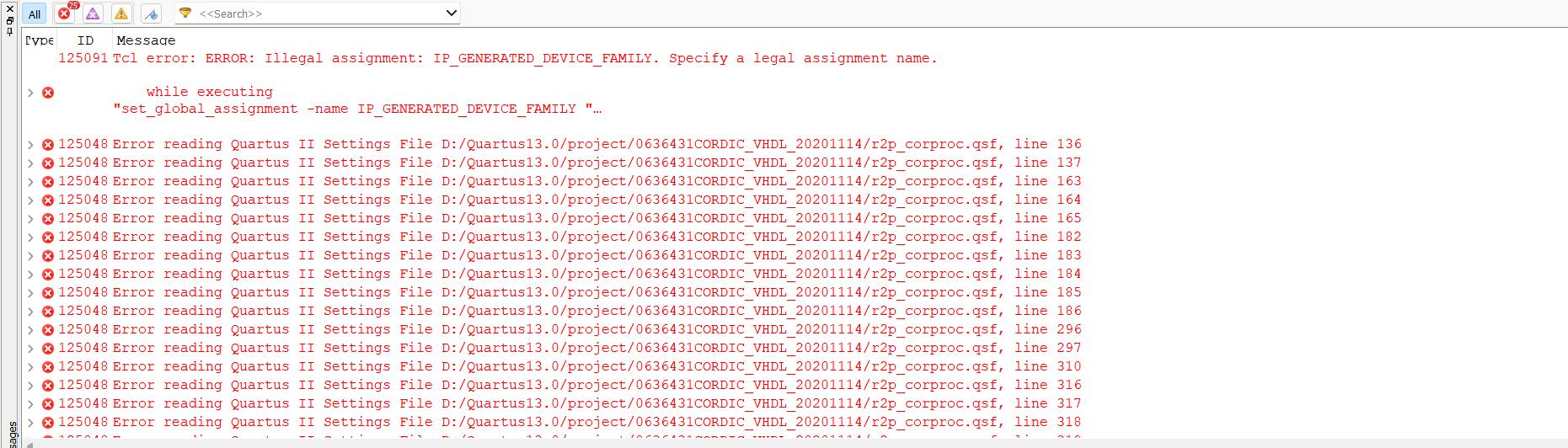

⑩打开工程报错：



 原因：版本不同

解决：打开qsf文件，把报错中的每一行，最前面用#注释掉，再打开即可。

11.matlab三个函数：fopen，fwrite，fread 三个函数非常好用，可以解决数据进制的疑惑
