RSTP的原理和配置





一、RSTP 概述

　　RSTP使用了IEEE 802.1W协议，视为STP的改进版本，收敛速度快，兼容STP。

　　RSTP可以兼容STP，但是会丧失快速收敛等优势；

　

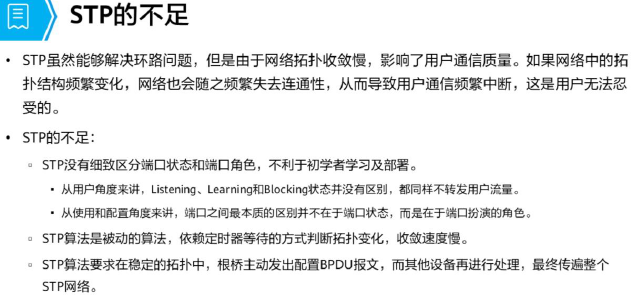

　　1、RSTP对STP的改进；

　　　　1.1、端口角色的增补、简化了生成树协议的理解及部署；

　　　　1.2、端口状态重新划分；

　　　　1.3、配置BPDU格式的改变，充分利用STP协议报文中的Flag字段，明确端口角色；

　　　　1.4、配置BPDU处理发生变化；

　　　　1.5、快速收敛

　　　　1.6、增加保护功能；



　　2、RSTP 四种角色端口；

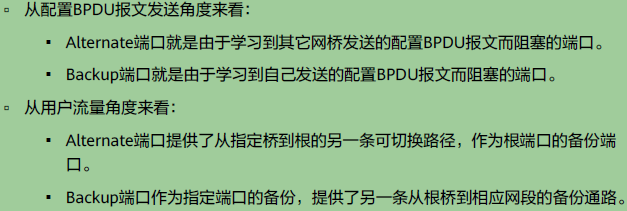

　　　　根端口、指定端口、【Alternate-替代】端口、【Backup-备份】端口

　　　　



　　　　　

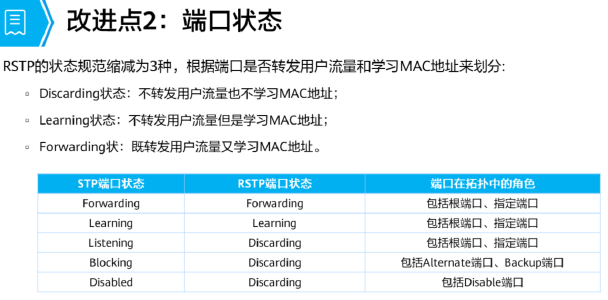

　　3、端口状态改进

　　　　





　　4、快速收敛

　　　　4.1、根端口/指定端口快速切换

　　　　　　【Alternate-替代】端口---->根端口故障，直接启用替代端口

　　　　　　【Backup-备份】端口---->指定端口，直接启用备份端口

　　　　4.1、边缘端口【Edge Port】

　　　　　　a、不再与交换设备连接，只与终端设备直连，这种接口设置为边缘端口

　　　　　　b、边缘端口不参与RSTP计算，由Discarding直接进入Forwarding状态；

　　　　　　c、注：边缘端口接入交换设备收到配置BPDU，丧失边缘端口属性，成为普通STP端口，重新计算生成树，导致网络震荡。

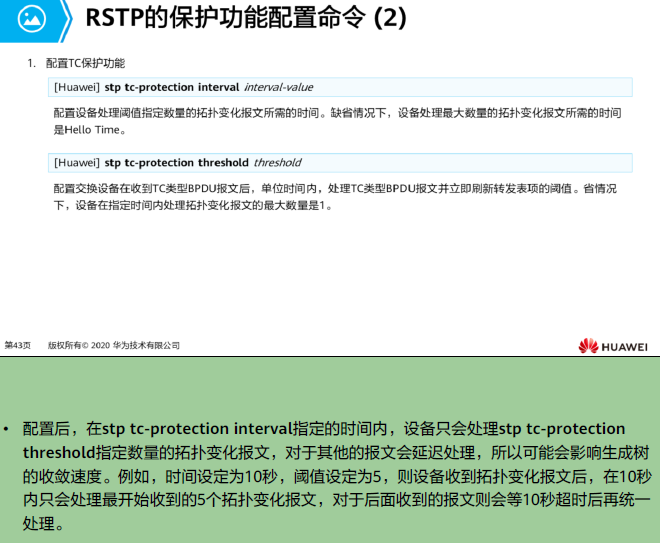

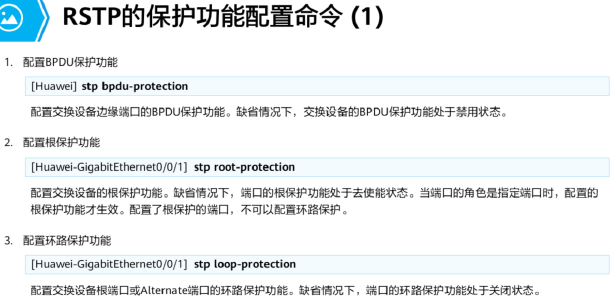

　　5、保护功能

　　　　5.1、BPDU保护

　　　　　　开启BPDU保护后，如果边缘端口收到RST BPDU，边缘端口将被error-down，但是边缘端口属性不变，同时通知网管系统。

　　　　5.2、根保护

　　　　　　端口开启根保护后，其端口角色只能保持为指定端口。

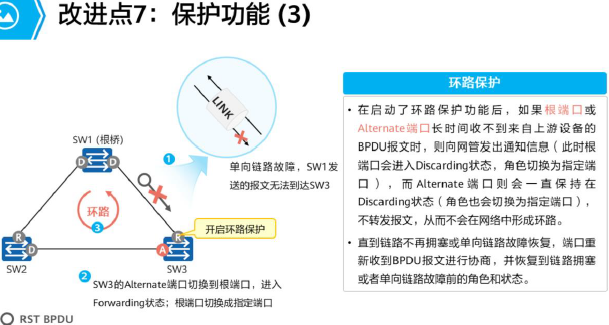

　　　　5.3、环路保护

　　　　　　

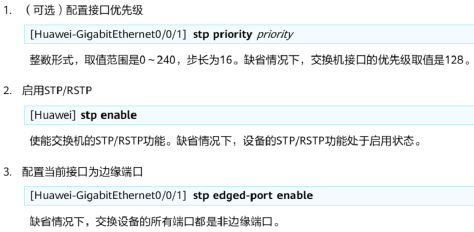

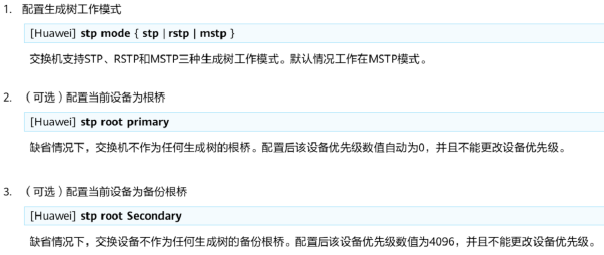

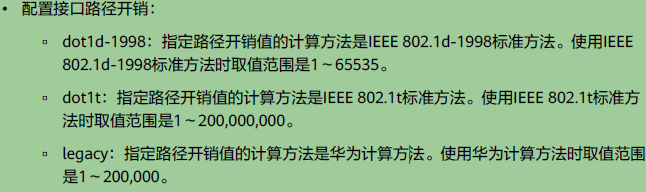

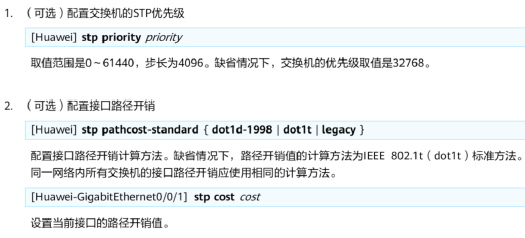

二、RSTP的基本配置命令

　　

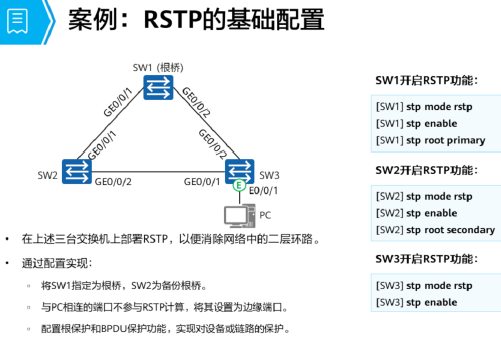

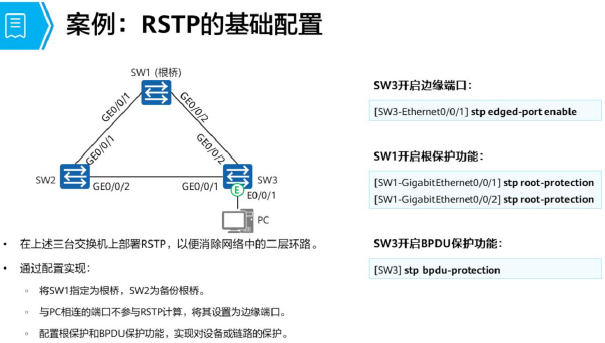

案列：
