ARP+ICMP

一、ARP 【地址解析协议】

　　1、是根据 【IP 地址】获取数据链路层地址【MAC地址】的一个 TCP/IP 协议。

　　2、ARP表 存在于 PC端 及 网络设备中，交换机只有 MAC地址表；

二、ARP 是 IPV4中必不可少的一种协议，它的主要功能是：

　　1、将 IP地址解析成 MAC地址；

　　2、维护 IP地址与 MAC地址的 映射关系的缓存，即 【ARP表】；

　　3、实现网段内重复 IP地址的检测。

三、ARP 工作原理

　　1、网络设备一般都有一张 ARP缓存【ARP Cache】，用来存放 IP地址和 MAC辞职的关联关系。

　　2、在发送数据前，设备先查找 ARP缓存表。如果缓存表中存在对方设备的 ARP表项，直接采用表项中的MAAC地址来封装帧，将帧发送出去。如果没有相应信息，通过发送 ARP request 报文来获得。

　　3、ARP表有效期默认为 180秒，过了有效期自动删除。

　　4、如果目标设备在其他网络，则源设备会在 ARP表中查找【网关的MAC地址】，将数据发送给网关由网关把数据转发给目的设备。

　　

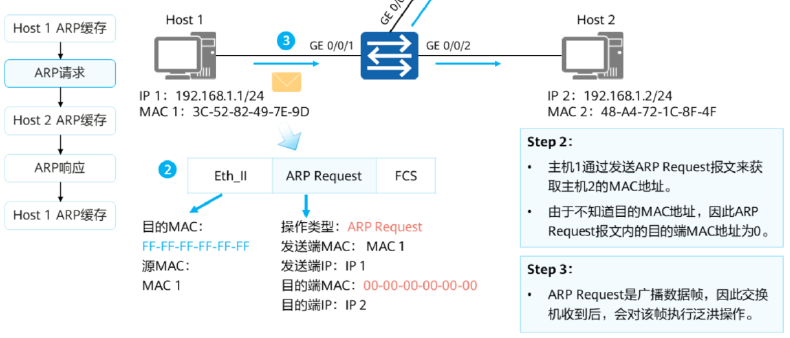

 　　5、主机1以广播形式发送 ARP Request，当主机2收到主机1的 ARP Request报文后，将主机1的MAC与IP信息写入本地 ARP表中，此时主机2回应主机1的ARP Reply是属于单播



实验：路由器代理 ARP

　　1、经过路由器的时候，路由器会执行代理ARP【路由器是断绝广播的】

　　2、PC1的ARP表，对应的是路由器网关地址和G0/0/0端口的MAC地址，看下表；

　　3、路由器



一、ICMP协议

　　Internet控制消息协议 ICMP【Internet Control Message Protocol】是协议的辅助协议

　　作用：

　　　　在网络设备间传递各种差错和控制信息，对于收集各种网络信息、诊断和排除各种网络故障等方面起着至关重要的作用。

　　1、ICMP消息封装在 IP报文中，IP报文头部 Protocol值为1时表示 ICMP协议。

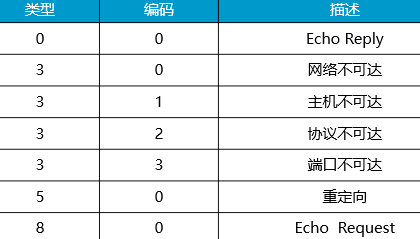

　　2、ICMP控制报文的种类：

　　　　2.1、ICMP重定向：特定情况下，路由器检测到一台机器使用非最优路由时候，它会向该主机发送一个ICMP重定向报文，请求主机改变路由。

　　　　2.2、ICMP差错检测：Echo消息常用于检测源和目的之间的网络联通性，同事提供其他信息，如报文往返时间等。【ping】【tracert】

　　　　　　ping常用配置参数：

　　　　　　a、-a source ip ：指定发送 ICMP Echo-Request报文的源 IP地址，如不指定源IP地址，将采用出接口的IP地址；

　　　　　　b、-c count：指定发送 ICMP Echo-Request报文次数。缺省为发送5个

　　　　　　c、-h ttl 值：指定TTL的值，缺省为255

　　　　　　d、-t timeout：指定发送完ICMP Echo-Request后，等待ICMP Echo-Reply的超时时间。

　　　　2.3、ICMP错误报告：定义了各种错误消息，用于诊断网络连接性问题；
