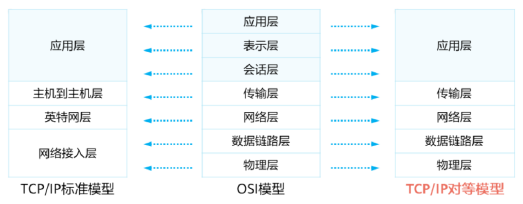

TCP/IP参考模型

一、TCP/IP 参考模型 形成原因：

　　由于OSI 模型比较复杂，且TCP和IP两大协议在业界被广泛使用，所以 TCP/IP参考模型成为了互联网的主流参考模型。

　　

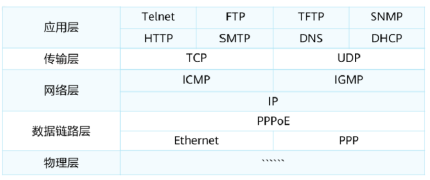

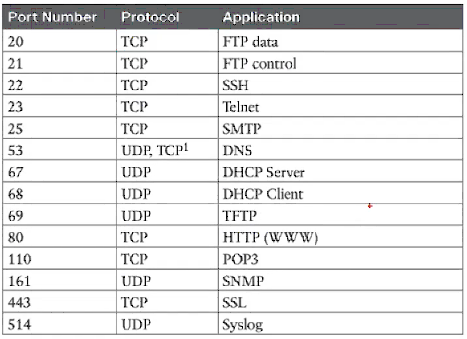

二、TCP/IP 常见协议

　　



 　　



三、常见应用层协议 --- FTP

 　　C/S架构【client/server】，多通道协议【TCP 20,21】，基于TCP连接实现文件的上传与下载

　　1、传输的文件类型不同，采用不同的传输模式；

　　　　1.1、ASCII模式：文本文件【txt、log、cfg】

　　　　1.2、Binary【二进制】模式：非文本文件【bin、exe、png】

　　2、通道协议的种类：

　　　　单通道协议：通信时只需建立一个 TCP会话，使用一个固定的端口；【Telnet、SSH】

　　　   多通道协议：通信的时候需要借助多个 TCP/UDP会话，使用的端口未必固定，动态协商生成。【FTP】

　　3、FTP 工作组成部分：控制通道 + 数据通道；

　　　　a、控制通道【control】：TCP，下达 FTP的操作指令，登录认证，总是由客户端发起，服务器使用 21 端口；

　　　　b、数据通道【data】：TCP，传输数据；服务器使用 20 端口

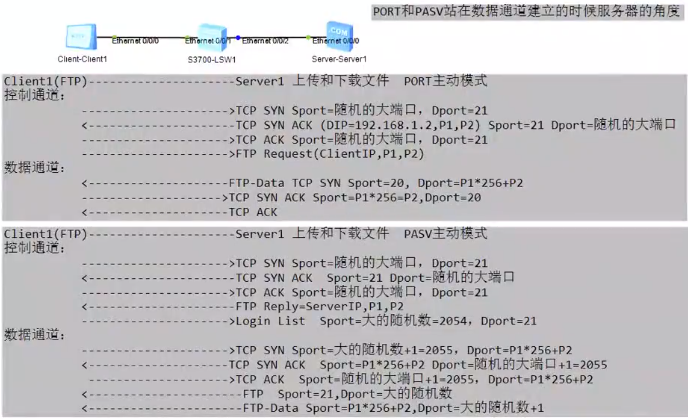

　　4、FTP 两种工作模式---必须从服务器的角度分析；

　　　　4.1、主动模式【PORT】：指的是数据是由 FTP服务器主动向客户端发起，HUAWEI路由器默认的模式；

　　　　　　a、控制通道：客户端随机一个端口 N号，访问服务器的21端口，服务器告知客户端【x.x.x.x p1,p2--客户机的IP和两个随机数】

　　　　　　b、数据通道：服务器使用端口20，访问客户端的 N+1 端口号，N+1=p1*256+p2

　　　　4.2、被动模式【PASV】：指的是数据通道是由 FTP客户端主动向服务器发起

　　　　　　a、控制通道：客户端随机一个端口 N，访问服务器的 21端口，服务器告知客户端【x.x.x.x p1,p2--客户机的IP和两个随机数】

　　　　　　b、数据通道：客户端使用 N+1端口号，访问服务器的 p1*256+p2；

 　　　　

 　　

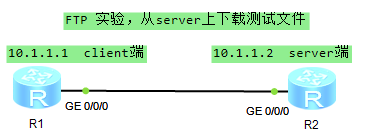

四、实验：

　　　　　　



　　　　FTP Server端配置：

　　　　server创建 ftp 访问用户和密码，访问类型　　　　　　

　　　　　　[R2-aaa]local-user test1 service-type ftp　　==配置 test1用户类型为 ftp
　　　　　　[R2-aaa]local-user test1 password cipher %$%$(RJ6-NISmTbqB@QEV5T:qu"t%$%$
　　　　　　[R2-aaa]local-user test1 privilege level 3
　　　　　　[R2-aaa]local-user test1 access-limit 200　　==指定 test1 最大的连接数
　　　　　　[R2-aaa]local-user a1 idle-timeout 0 0　　==设置 test1 用户连接永不超时
　　　　　　[R2-aaa]local-user a1 ftp-directory flash:/test2　　==指定 test1 用户 FTP 可访问的 文件夹；【1】

　　　　开启 FTP 服务器功能，设置 FTP访问文件夹；

　　　　　　[R2]ftp server enable　　==开启 FTP服务器功能
　　　　　　[R2]set default ftp-directory flash:/test　　==设置全局 FTP默认的访问文件夹【2】，【1】命令已配，【2】可以不配置；

　　　　注：【1】与【2】命令，指定权限 大于 全局设置权限；
