实验五根据先序和中序构造二叉树、二叉树的层序遍历

一、实验描述

给出一棵二叉树的先序（或后序）遍历结果，以及中序遍历结果，如何构造这棵树？假定遍历结果以数组方式输入，请写出相应函数，判断是否存在生成同样遍历结果的树，如果存在，构造这棵树。
二叉树的层序遍历。使用队列作为辅助存储，按树的结点的深度，从根开始依次访问所有结点。

二、问题分析与算法设计

1、根据先序和中序构造二叉树

1.1、分析

二叉树前序遍历的顺序为：

先遍历根节点；
随后递归地遍历左子树；
最后递归地遍历右子树。

二叉树中序遍历的顺序为：

先递归地遍历左子树；
随后遍历根节点；
最后递归地遍历右子树。

在「递归」地遍历某个子树的过程中，我们也是将这颗子树看成一颗全新的树，按照上述的顺序进行遍历。挖掘「前序遍历」和「中序遍历」的性质，我们就可以得出根据前序和中序遍历构造二叉树的做法。

1.2、思路

对于任意一颗树而言，前序遍历的形式总是

[ 根节点, [左子树的前序遍历结果], [右子树的前序遍历结果] ]

即根节点总是前序遍历中的第一个节点。而中序遍历的形式总是

[ [左子树的中序遍历结果], 根节点, [右子树的中序遍历结果] ]

只要我们在中序遍历中定位到根节点，那么我们就可以分别知道左子树和右子树中的节点数目。由于同一颗子树的前序遍历和中序遍历的长度显然是相同的，因此我们就可以对应到前序遍历的结果中，对上述形式中的所有左右括号进行定位。

这样一来，我们就知道了左子树的前序遍历和中序遍历结果，以及右子树的前序遍历和中序遍历结果，我们就可以递归地对构造出左子树和右子树，再将这两颗子树接到根节点的左右位置。

2、二叉树的层序遍历

2.1、分析

二叉树的遍历的核心问题：二维结构的线性化

从节点访问器左右儿子节点
访问左儿子后，右儿子节点怎么办？
- 使用队列作为辅助存储，按树的结点的深度，从根开始依次访问所有结点。

2.2、思路

遍历从根节点开始，首先将根节点入队，然后开始执行循环：节点出队、访问该节点、其左右儿子入队。

层序基本过程：先根节点入队，然后：

Ⅰ从队列中取出一个元素；
Ⅱ访问该元素所指节点
Ⅲ若该元素所指节点的左、右孩子节点非空，则将其左、右孩子的指针顺序入队

三、算法实现

1、构造二叉树

struct TreeNode {
    int val;
    struct TreeNode *left;
    struct TreeNode *right;
};

typedef struct TreeNode *BinTree;


struct TreeNode* buildTree(int* preorder, int preorderSize, int* inorder, int inorderSize)
{
    struct TreeNode *newNode;
    int p = 0;
    int i = 0;

    // 去除输入不合理的情况
    if (preorder == NULL || inorder == NULL)
    {
        return NULL;
    }
    if (preorderSize <= 0 || inorderSize <= 0)
    {
        return NULL;
    }

    newNode = (struct TreeNode *) malloc(sizeof(struct TreeNode));
    newNode->val = preorder[p]; // 根据前序取出根节点
    newNode->left = NULL;
    newNode->right = NULL;

    for (i = 0; i < inorderSize; i++)
    {
        // 在中序中找到根节点，然后递归
        if (inorder[i] == newNode->val)
        {
            newNode->left = buildTree(&preorder[p + 1], i, inorder, i); // 递归构造左子树
            newNode->right = buildTree(&preorder[p + i + 1], preorderSize - i - 1, &inorder[i + 1],
                                       inorderSize - i - 1); // 递归构造右子树
            break;
        }
    }

    return newNode;
}

2、层序遍历

// 层序
void LevelOrderTraversal(SearchTree T) {
    Queue Q;
    SearchTree ST;
    if (!T) return; /* 如果是空树就直接返回 */
    Q = CreateQueue();
    Enqueue(T, Q); /* 将根节点入队 */
    while (!IsEmpty(Q)) {
        ST = FrontAndDequeue(Q);
        printf("%d ", ST->Element); /* 访问取出队列的节点 */
        if (ST->Left) Enqueue(ST->Left, Q);
        if (ST->Right) Enqueue(ST->Right, Q);
    }
}

四、实验结果

1、构造二叉树

测试代码：

// 测试
int main()
{
    int preorder[5] = {3, 9, 20, 15, 7};
    int inorder[5] = {9, 3, 15, 20, 7};

    BinTree buildedTree = buildTree(preorder, 5, inorder, 5);

    printf("前序遍历：");
    PreOrderTraversal(buildedTree);
    printf("\n");
    printf("中序遍历：");
    InOrderTraversal(buildedTree);
    printf("\n");
    printf("后序遍历：");
    PostOrderTraversal(buildedTree);

    return 0;
}

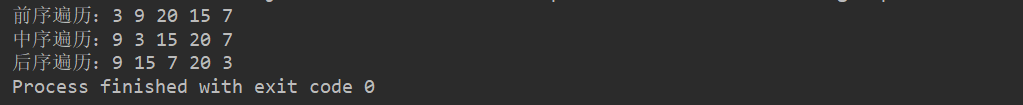

输出结果：

20201031143818

即：

2、层序遍历

测试代码：

int main( )
{
    SearchTree T;
    Position P;


    int i;
    int j = 15;

    T = MakeEmpty( NULL ); // 创建一棵空树
    for( i = 0; i < 50; i++, j = ( j + 7 ) % 50 ) // 将 50 个数插入树中
        T = Insert( j, T );
    for( i = 0; i < 50; i++ )
        if( ( P = Find( i, T ) ) == NULL || Retrieve( P ) != i ) // 测试查找函数
            printf( "Error at %d\n", i );

    /* 测试遍历 */
    printf("先序遍历 \n");
    PreOrderTraversal(T);
    printf("\n");
    printf("中序遍历 \n");
    InOrderTraversal(T);
    printf("\n");
    printf("后序遍历 \n");
    PostOrderTraversal(T);
    printf("\n");
    printf("层序遍历 \n");
    LevelOrderTraversal(T);
    printf("\n");
    /* 测试遍历 */

    return 0;
}

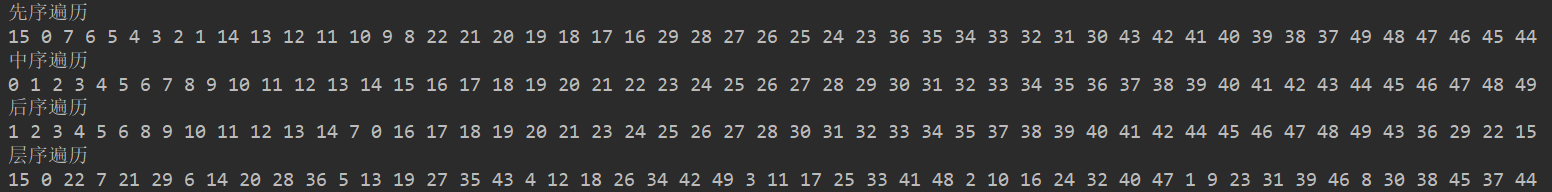

输出结果：

20201031144653

五、实验结论

1、构造二叉树

由于上面的算法使用的是线性查找，所以在二叉树平衡的情况下，其时间复杂度为 \(O(NlogN)\)，如果二叉树不平衡，则最坏情况下的时间复杂度为 \(O(N^2)\)。我们这里为了方便，就采取了简单的线性扫描。

如果想提高查找的效率，我们可以考虑使用哈希映射（HashMap）来帮助我们快速地定位根节点。对于哈希映射中的每个键值对，键表示一个元素（节点的值），值表示其在中序遍历中的出现位置。在构造二叉树的过程之前，我们可以对中序遍历的列表进行一遍扫描，就可以构造出这个哈希映射。在此后构造二叉树的过程中，我们就只需要 \(O(1)\) 的时间对根节点进行定位了。

2、层序遍历

显然，对于二叉树中的每一个节点，我们仅访问了一次，因此，时间复杂度为 \(O(N)\)。

六、附：完整代码

1、构造二叉树

#include <stdio.h>
#include <malloc.h>

// Definition for a binary tree node.
struct TreeNode {
    int val;
    struct TreeNode *left;
    struct TreeNode *right;
};

typedef struct TreeNode *BinTree;


struct TreeNode* buildTree(int* preorder, int preorderSize, int* inorder, int inorderSize)
{
    struct TreeNode *newNode;
    int p = 0;
    int i = 0;

    // 去除输入不合理的情况
    if (preorder == NULL || inorder == NULL)
    {
        return NULL;
    }
    if (preorderSize <= 0 || inorderSize <= 0)
    {
        return NULL;
    }

    newNode = (struct TreeNode *) malloc(sizeof(struct TreeNode));
    newNode->val = preorder[p]; // 根据前序取出根节点
    newNode->left = NULL;
    newNode->right = NULL;

    for (i = 0; i < inorderSize; i++)
    {
        // 在中序中找到根节点，然后递归
        if (inorder[i] == newNode->val)
        {
            newNode->left = buildTree(&preorder[p + 1], i, inorder, i); // 递归构造左子树
            newNode->right = buildTree(&preorder[p + i + 1], preorderSize - i - 1, &inorder[i + 1],
                                       inorderSize - i - 1); // 递归构造右子树
            break;
        }
    }

    return newNode;
}

void freeTree(struct TreeNode *T)
{
    if (NULL == T)
        return;

    freeTree(T->left);
    freeTree(T->right);
    freeTree(T);
}

// 先序
void PreOrderTraversal(struct TreeNode *T)
{
    if (T) {
        printf("%d ", T->val);
        PreOrderTraversal(T->left);
        PreOrderTraversal(T->right);
    }
}

// 中序
void InOrderTraversal(struct TreeNode *T) {
    if (T) {
        InOrderTraversal(T->left);
        printf("%d ", T->val);
        InOrderTraversal(T->right);
    }
}

// 后序
void PostOrderTraversal(struct TreeNode *T) {
    if (T) {
        PostOrderTraversal(T->left);
        PostOrderTraversal(T->right);
        printf("%d ", T->val);
    }
}

// 测试
int main()
{
    int preorder[5] = {3, 9, 20, 15, 7};
    int inorder[5] = {9, 3, 15, 20, 7};

    BinTree buildedTree = buildTree(preorder, 5, inorder, 5);

    printf("前序遍历：");
    PreOrderTraversal(buildedTree);
    printf("\n");
    printf("中序遍历：");
    InOrderTraversal(buildedTree);
    printf("\n");
    printf("后序遍历：");
    PostOrderTraversal(buildedTree);

    return 0;
}

2、层序遍历

tree.h

typedef int ElementType;

#ifndef _Tree_H
#define _Tree_H

struct TreeNode; // 定义结构体节点
typedef struct TreeNode *Position; // 指向节点的指针
typedef struct TreeNode *SearchTree; // 搜索树的根节点

SearchTree MakeEmpty( SearchTree T );
Position Find( ElementType X, SearchTree T );
Position FindMin( SearchTree T );
Position FindMax( SearchTree T );
SearchTree Insert( ElementType X, SearchTree T );
SearchTree Delete( ElementType X, SearchTree T );
ElementType Retrieve( Position P );

/* 树的遍历方法 */
void PreOrderTraversal(SearchTree T);
void InOrderTraversal(SearchTree T);
void PostOrderTraversal(SearchTree T);
void LevelOrderTraversal(SearchTree T);
/* 树的遍历方法 */

#endif

tree.c

#include "tree.h"
#include <stdlib.h>
#include "fatal.h"
#include "queueli.h"

struct TreeNode
{
    ElementType Element; // 树节点存储的元素
    SearchTree Left; // 左子树
    SearchTree Right; // 右子树
};

// 建立一棵空树
SearchTree
MakeEmpty(SearchTree T)
{
    if (T != NULL)
    {
        MakeEmpty(T->Left); // 递归删除左子树
        MakeEmpty(T->Right); // 递归删除右子树
        free(T); // 释放该节点
    }
    return NULL;
}

// 二叉搜索树的查找操作
Position
Find(ElementType X, SearchTree T)
{
    if (T == NULL)
        return NULL;
    if (X < T->Element) // 如果待查找元素比根节点小，那么递归查找左子树
        return Find(X, T->Left);
    else if (X > T->Element) // 如果待查找元素比根节点大，那么递归查找右子树
        return Find(X, T->Right);
    else
        return T;
}

// 查找最小元素，即找出最左边的叶子节点
Position
FindMin(SearchTree T)
{
    if (T == NULL)
        return NULL;
    else if (T->Left == NULL)
        return T;
    else
        return FindMin(T->Left);
}

// 查找最大值
Position
FindMax(SearchTree T)
{
    if (T != NULL)
        while (T->Right != NULL)
            T = T->Right;

    return T;
}

// 插入操作
SearchTree
Insert(ElementType X, SearchTree T)
{
    if (T == NULL)
    {
    /* Create and return a one-node tree 创建并返回一个单节点树 */
    T = malloc(sizeof(struct TreeNode));
    if (T == NULL)
        FatalError("Out of space!!!"); // 空间用尽的情况
        else
        {
        T->Element = X; // 赋值
        T->Left = T->Right = NULL; // 左右子树置空
        }
    } else
    if (X < T->Element)
        T->Left = Insert(X, T->Left); // 递归寻找合适的插入位置
        else
    if (X > T->Element)
        T->Right = Insert(X, T->Right);
        /* Else X is in the tree already; we'll do nothing */
    return T;  /* Do not forget this line!! */
}

// 删除操作
SearchTree
Delete(ElementType X, SearchTree T)
{
    Position TmpCell;

    // 寻找节点
    if (T == NULL)
        Error("Element not found");
    else if (X < T->Element)  /* Go left */
        T->Left = Delete(X, T->Left);
    else if (X > T->Element)  /* Go right */
        T->Right = Delete(X, T->Right);
    else  /* Found element to be deleted 找到了该删除的节点 */
    {
        if (T->Left && T->Right)  /* Two children 有两个孩子 */
        {
            /* Replace with smallest in right subtree 用右子树中最小的节点进行替换 */
            TmpCell = FindMin(T->Right); // 找出右子树中最小的节点
            T->Element = TmpCell->Element; // 替换
            T->Right = Delete(T->Element, T->Right); // 删除刚刚的那个在右子树中最小的节点
        } else  /* One or zero children 有 1 个或者 0 个孩子 */
        {
            TmpCell = T;
            if (T->Left == NULL) /* Also handles 0 children */
                T = T->Right; // 如果左子树为空，那么将 T 更新为右子树，下同
            else if (T->Right == NULL)
                T = T->Left;
            free(TmpCell); // 释放原来的 T 节点
        }
    }


    return T;
}

// 取出 Position P 中的元素
ElementType
Retrieve(Position P)
{
    return P->Element;
}

// 先序
void PreOrderTraversal(SearchTree T)
{
    if (T) {
        printf("%d ", T->Element);
        PreOrderTraversal(T->Left);
        PreOrderTraversal(T->Right);
    }
}

// 中序
void InOrderTraversal(SearchTree T) {
    if (T) {
        InOrderTraversal(T->Left);
        printf("%d ", T->Element);
        InOrderTraversal(T->Right);
    }
}

// 后序
void PostOrderTraversal(SearchTree T) {
    if (T) {
        PostOrderTraversal(T->Left);
        PostOrderTraversal(T->Right);
        printf("%d ", T->Element);
    }
}

// 层序
void LevelOrderTraversal(SearchTree T) {
    Queue Q;
    SearchTree ST;
    if (!T) return; /* 如果是空树就直接返回 */
    Q = CreateQueue();
    Enqueue(T, Q); /* 将根节点入队 */
    while (!IsEmpty(Q)) {
        ST = FrontAndDequeue(Q);
        printf("%d ", ST->Element); /* 访问取出队列的节点 */
        if (ST->Left) Enqueue(ST->Left, Q);
        if (ST->Right) Enqueue(ST->Right, Q);
    }
}

queueli.h

#include "tree.h"

typedef Position ElementType1;

#ifndef _Queueli_h
#define _Queueli_h

struct Node;
struct QNode;
typedef struct Node *PtrToNode; // 指向Node节点的指针
typedef struct QNode *Queue; // 队列头，也是指向QNode节点的指针

int IsEmpty(Queue Q);

Queue CreateQueue(void);

void DisposeQueue(Queue Q);

void MakeEmpty1(Queue Q);

void Enqueue(ElementType1 X, Queue Q);

ElementType1 Front(Queue Q);

void Dequeue(Queue Q);

ElementType1 FrontAndDequeue(Queue Q);

#endif

queueli.c

#include "queueli.h"
#include "fatal.h"
#include <stdio.h>
// #include "tree.h"

// 节点
struct Node
{
    ElementType1 Element;
    PtrToNode Next;
};

struct QNode
{
    PtrToNode rear; // 指向队尾节点
    PtrToNode front; // 指向对头节点
};

// 判断队列是否为空
int IsEmpty(Queue Q)
{
    return (Q->front == NULL);
}

Queue CreateQueue(void)
{
    Queue Q;
    Q = malloc(sizeof(struct QNode));
    if (Q == NULL)
        FatalError("Out of space!!!"); // 空间用尽警告
    Q->front = NULL;
    Q->rear = NULL;
    MakeEmpty1(Q); // 还是感觉有些多此一举
    return Q;
}

// 创建一个空队列
void MakeEmpty1(Queue Q)
{
    if (Q == NULL)
        Error("Must use CreateQueue first");
    else
        while (!IsEmpty(Q))
            Dequeue(Q);
}

// 清除队列
void DisposeQueue(Queue Q)
{
    if (Q != NULL)
    {
        MakeEmpty1(Q);
        free(Q);
    }
}

// 入队操作
void Enqueue(ElementType1 X, Queue Q)
{
    PtrToNode TmpCell;

    TmpCell = malloc(sizeof(struct Node));
    if (TmpCell == NULL)
        FatalError("Out of space!!!");
    TmpCell->Element = X;
    TmpCell->Next = NULL;
    if (Q->rear == NULL)
    { // 此时队列为空
        Q->rear = TmpCell;
        Q->front = TmpCell;
    } else { // 不为空
        Q->rear->Next = TmpCell; // 将节点入队
        Q->rear = TmpCell; // rear 仍然保持最后
    }
}

// 取出队首元素
ElementType1 Front(Queue Q)
{
    if (!IsEmpty(Q))
        return Q->front->Element;
    Error("Empty queue");
    return NULL; // Return value used to avoid warning
}

// 出队操作
void Dequeue(Queue Q)
{
    PtrToNode FrontCell;
    if (IsEmpty(Q))
        Error("Empty queue");
    else
    {
        FrontCell = Q->front;
        if (Q->front == Q->rear) { // 只有一个元素
            Q->front = Q->rear = NULL;
        } else { // 有多个元素时
            Q->front = Q->front -> Next; // 先将front指向队首元素的下一个元素
        }
        free(FrontCell); // 不要忘了释放出对的节点
    }
}

// 在出队的同时返回该元素，即队首元素
ElementType1 FrontAndDequeue(Queue Q)
{
    ElementType1 X = NULL;

    if (IsEmpty(Q))
        Error("Empty queue");
    else
    {
        X = Front(Q);
        Dequeue(Q);
    }
    return X;
}

main.c

#include "tree.h"
#include <stdio.h>

int main( )
{
    SearchTree T;
    Position P;


    int i;
    int j = 15;

    T = MakeEmpty( NULL ); // 创建一棵空树
    for( i = 0; i < 50; i++, j = ( j + 7 ) % 50 ) // 将 50 个数插入树中
        T = Insert( j, T );
    for( i = 0; i < 50; i++ )
        if( ( P = Find( i, T ) ) == NULL || Retrieve( P ) != i ) // 测试查找函数
            printf( "Error at %d\n", i );

    /* 测试遍历 */
    printf("先序遍历 \n");
    PreOrderTraversal(T);
    printf("\n");
    printf("中序遍历 \n");
    InOrderTraversal(T);
    printf("\n");
    printf("后序遍历 \n");
    PostOrderTraversal(T);
    printf("\n");
    printf("层序遍历 \n");
    LevelOrderTraversal(T);
    printf("\n");
    /* 测试遍历 */

    return 0;
}

fatal.h

#include <stdio.h>
#include <stdlib.h>

#define Error(Str)        FatalError( Str )
#define FatalError(Str)   fprintf( stderr, "%s\n", Str ), exit( 1 )

参考：

https://leetcode-cn.com/problems/construct-binary-tree-from-preorder-and-inorder-traversal/solution/cong-qian-xu-yu-zhong-xu-bian-li-xu-lie-gou-zao-9/
浙江大学数据结构 MOOC

posted @ 2020-10-31 15:56 模糊计算士阅读(1242) 评论(0) 编辑收藏举报

刷新页面返回顶部

模糊计算士

实验五 根据先序和中序构造二叉树、二叉树的层序遍历

一、实验描述

二、问题分析与算法设计

1、根据先序和中序构造二叉树

1.1、分析

1.2、思路

2、二叉树的层序遍历

2.1、分析

2.2、思路

三、算法实现

1、构造二叉树

2、层序遍历

四、实验结果

1、构造二叉树

2、层序遍历

五、实验结论

1、构造二叉树

2、层序遍历

六、附：完整代码

1、构造二叉树

2、层序遍历

tree.h

tree.c

queueli.h

queueli.c

main.c

fatal.h

公告

实验五根据先序和中序构造二叉树、二叉树的层序遍历
