FPGA和USB学习（一）

前言

最近刚刚接触usb的相关知识，是一个小白，正在努力学习中，文章学习自 OpenFPGA用户。

以后有时间一定去官方网址好好学习usb更多知识和细节，fighting！！

正文

USB官方网址：usb.org/document-librar...

usb即"universal serial bus"，中文称为通用串行总线。USB1.1传输速度达到12Mbps。USB2.0达到速度480Mbps，且可向下兼容USB1.1。

硬件结构

采用4线电缆，两根传送数据，两根为下游设备提供电源们对于高速高带宽外设，usb传输速度12Mbps，对于低速外设，usb传输速率1.5Mbps，根据外设情况切换两种状态。usb采用级联型拓扑，该拓扑由三部分组成：主机host、集线器hub、功能设备。

usb3.0s—也被认为是SuperSpeedUSB，为pc/音频/高频设备提供标准接口。

• 高带宽-5Gbps全双工
• 更好电源管理
• 使主机为器件提供更多功率
• 使主机更快识别器件
• 处理数据效率更高

传输速率

实际传输速率3.2FGbps（409.6MB/s），理论最高速率5.0Gbps。

数据传输

USB3.0全双工

USB2.0 基于半双工二线制总线

电源

USB3.0 供电能力1A

USB2.0 供电能力0.5A

USB协议简单介绍

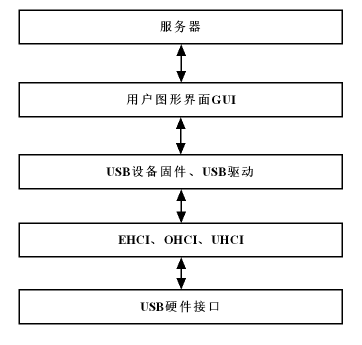

　　　　　　　　图 USB通信协议

USB协议是一个主从式的协议，所有的通信都由主机发起，设备不能发起。

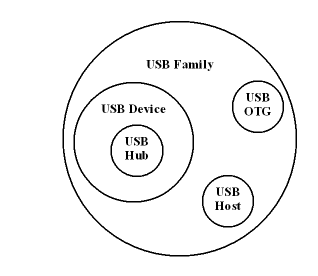

USB家族成员：

 USB host：USB主机，pc

USB device：USB设备，USB Hub是一种特殊USB设备

USB OTG：OTG 即On-The-Go，同时具备USB主机和USB设备的功能

USB有四根线，VBUS、DP、DM、GND。

EHCI官方手册：https://www.intel.com/content/www/u

USB2.0官方手册：https://www.usb.org/usb-charger-pd

USB设备类手册：https://www.usb.org/documents?search=&type%5B0%5D=55&items_per_page=50

USB3.0官方手册：http://usb3.com/



USB3.1官方手册：https://www.usb.org/documents
