18 Advanced Topics in Rendering

1. Advanced Light Transport

无论样本数如何，蒙特卡罗方法的期望等于估计值，则是无偏的，否则是有偏的。当取样本数无穷多的时候，有偏的会收敛向期望。

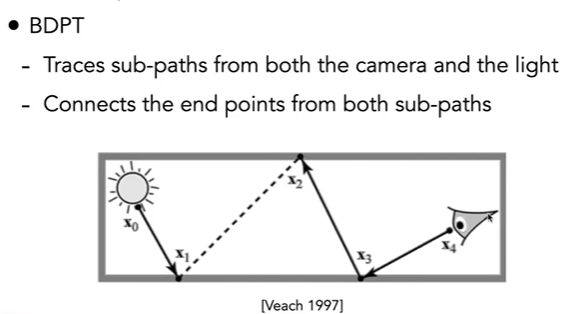

1.1 Bidirectional Path Tracing(BDPT) 双向路径追踪 -- Unbiased

从光源与摄像机出发各自形成sub-path半路径，就会形成一个完整路径。

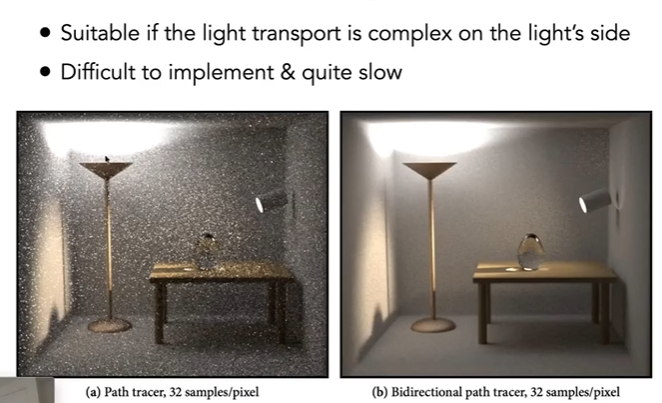

BDPT实现比较复杂，而且运行速度慢，但是有时效果很好。当光线传播从光源侧计算更容易时，效果更好。

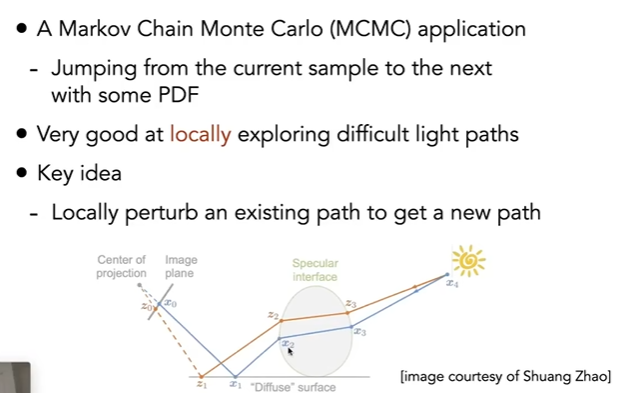

1.2 Metropolips Light Transport(MLT) --Unbiased

在蒙特卡罗方法中，采样的pdf与被积函数形状一致时，效果最好。马尔科夫链可以根据当前样本生成一个与他靠近的下一个样本，可以生成以任意形状的函数为pdf的采样。用于替代在积分区域内均匀采样。

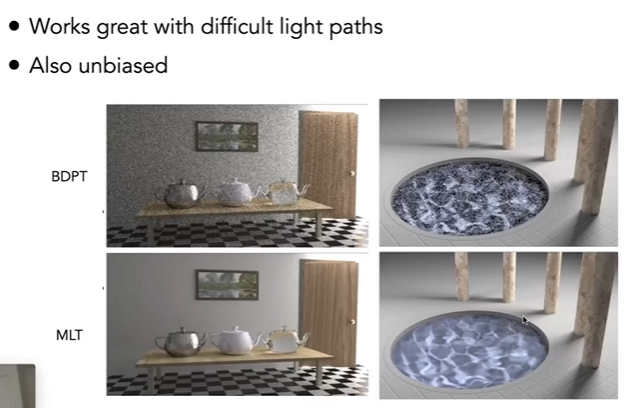

适合用于复杂光路，只要能够找到一些合适的光路就可以生成一系列光路。

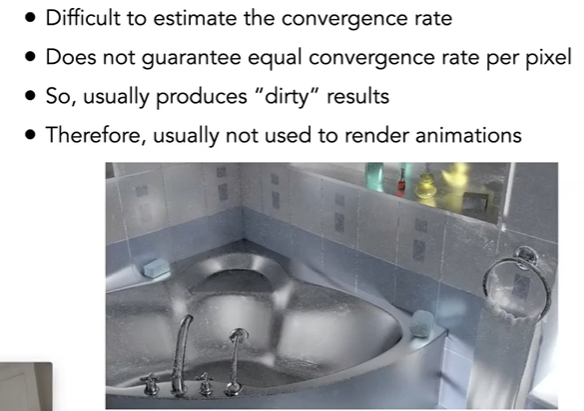

• 难以估计一个像素的收敛速度。
• 所有操作都是局部的，像素之间没有关联，收敛速度不一，因此不知道整张图片的收敛速度，对于动画而言帧与帧之间收敛不一致，存在抖动。


1.3 Photo Mapping 光子映射 -- Biased

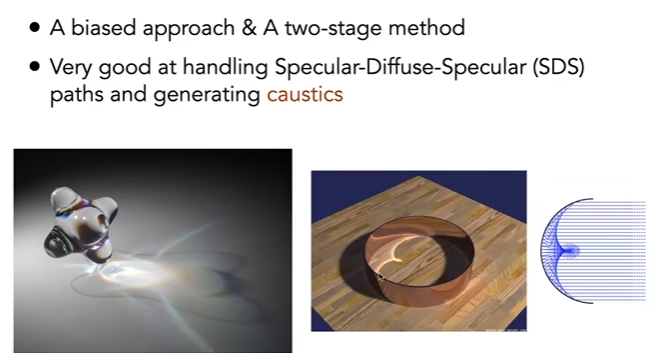

• 适合用于caustics，即光达到一个物体上，其反射的光线聚焦形成图案。
• 适合于SDS(specular-diffuse-specular)

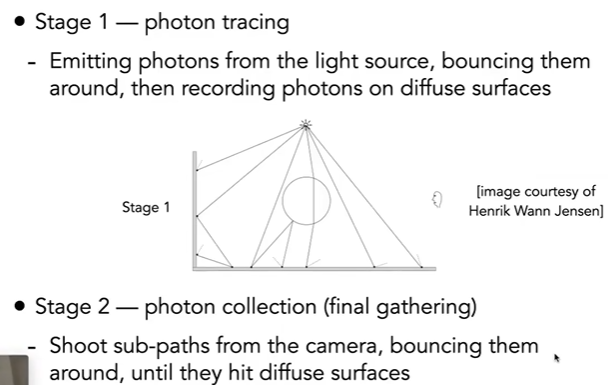

• 光子从光源发出，经过反射折射，直到打到diffuse便停止
• 从摄像机发出半路径，经过反射折射，直到打到diffuse便停止

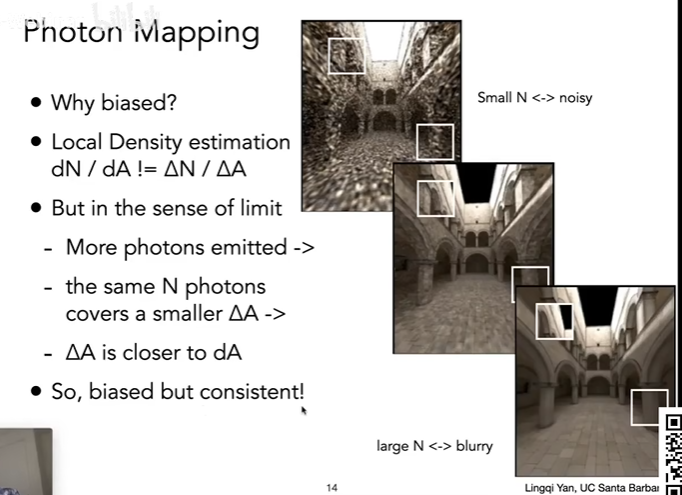

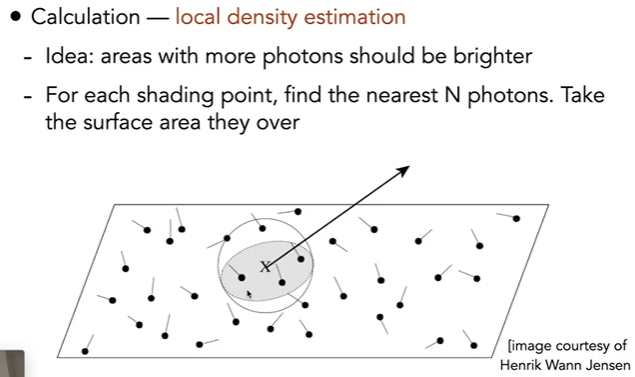

• 计算local density estimation，找到着色点附近的N个光子，确定这些光子的占据面积，相应的到光子密度N/A。


• 当N较小时，会有noisy
• 当N较大时，会有blurry：这是因为只有覆盖面积足够小时，计算得到的密度值才更接近真实的密度概念，因此是biased有偏的。为此，打出更多的光子，就可以让面积更小，密度计算结果更正确。因此，光子数量越多，结果越是接近真实值，因此是Consistent一致的。

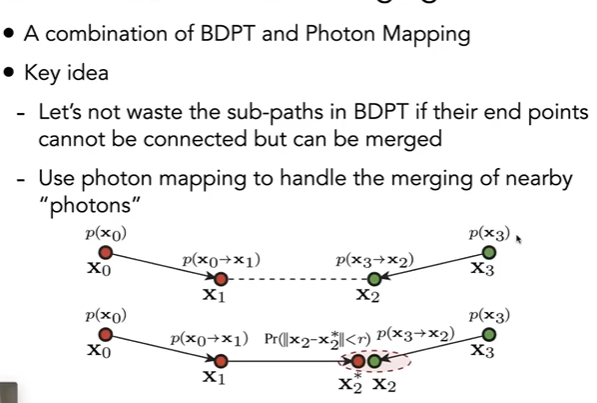

1.4 Vertex Connection and Merging(VCM)

结合双向路径追踪和光子映射。

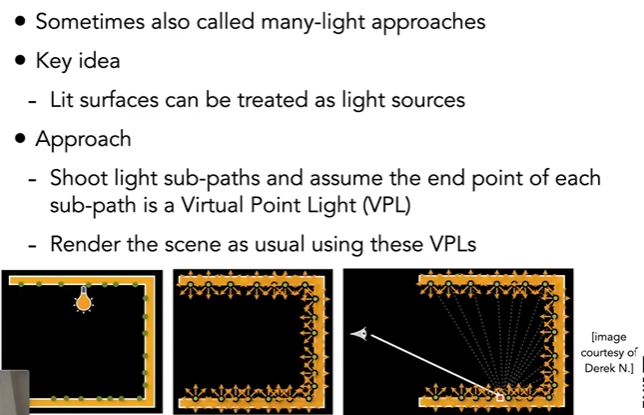

1.5 Instant Radiosity(IR) 实时辐射度

2. Advanced Appearance Modeling

2.1 Non-surface Model 非表面模型

2.1.2 Participating Media 散射介质

不是一个表面，光线可以进入一定的深度。

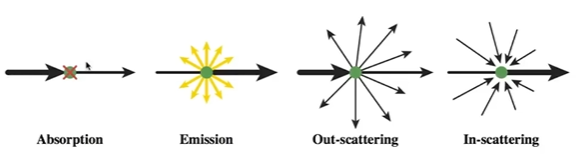

(1)吸收与散射

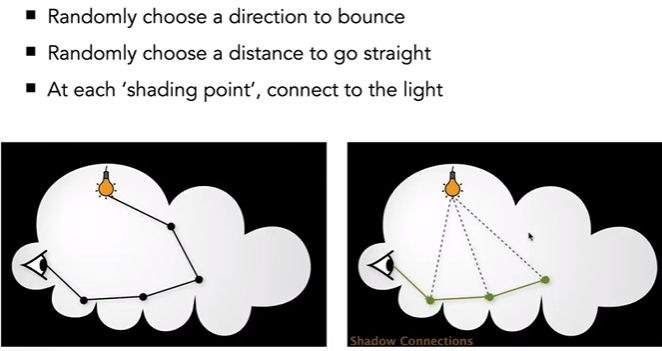

当光在行进中，穿过散射介质，会发生：

• 吸收
• 发光
• 晶体散射出
• 晶体散射入

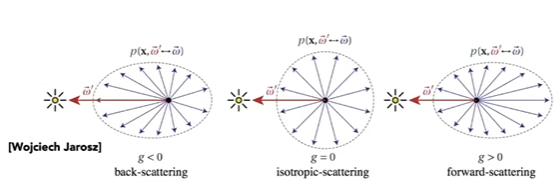

(2) Phase Fuction 相位函数

决定光线如何散射，类似于BRDF：

(3) 渲染

2.2 Hair Appearance

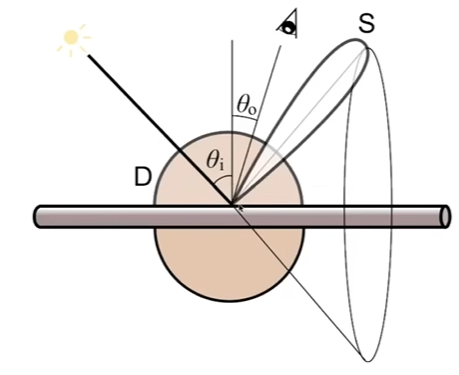

2.2.1 Kajiya-Kay Model

光线打到圆柱上，会散射出一个漏斗形的圆锥(specular)，同时又会向四面八方散射(diffuse)。

但是效果不好。

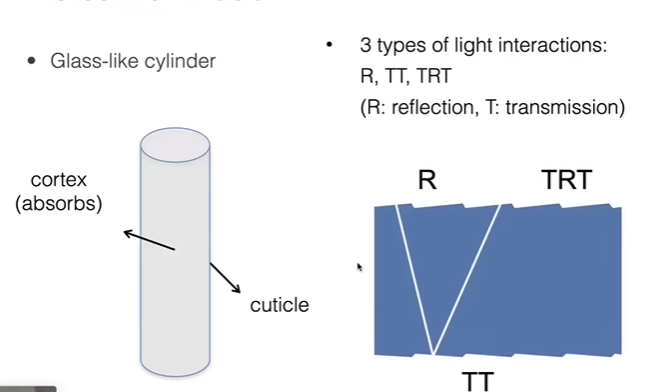

2.2.2 Marschner Model

除了被直接反射的部分R，还有一部分会经过两次折射穿透头发TT，此外还会穿透头发后经过一次反射再次折射出出去TRT。

将头发描述为玻璃圆柱，内部有色素会吸收某些颜色。


光线与一根头发作用，叫做多次反射，之后会进行多次反射。计算量很多。

2.3 Fur Appearance

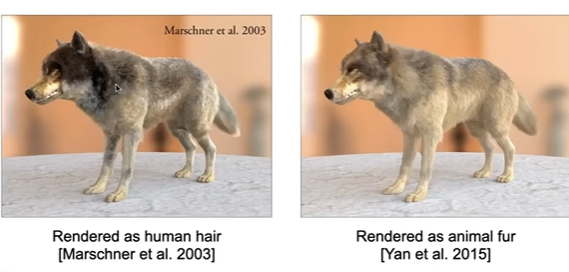

2.3.1 Hair vs Fur

头发模型不足以描述毛发模型。

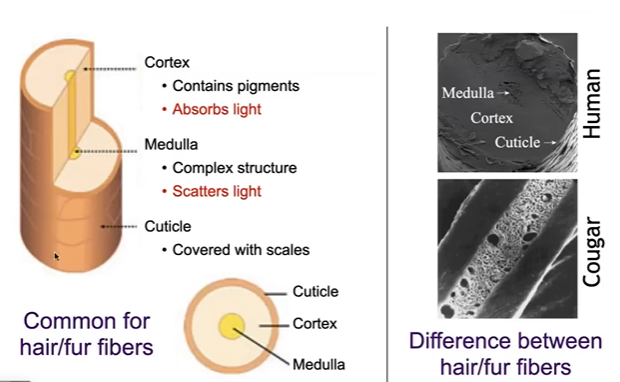

毛发或者头发都有三层结构，但是动物毛发最中心部分的髓质很大，更容易发生散射。而在头发模型中这个部分是被忽略的，因此需要引入髓质。

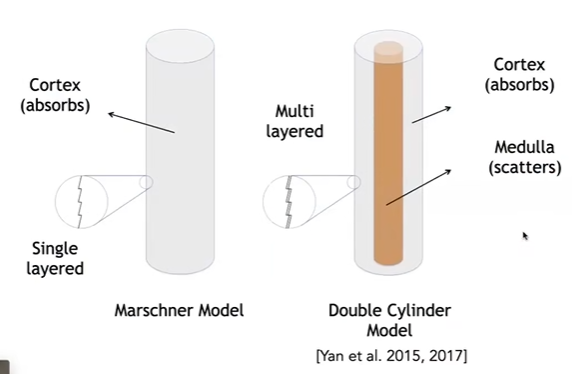

2.3.2 Double Cylinder Model 双层圆柱模型

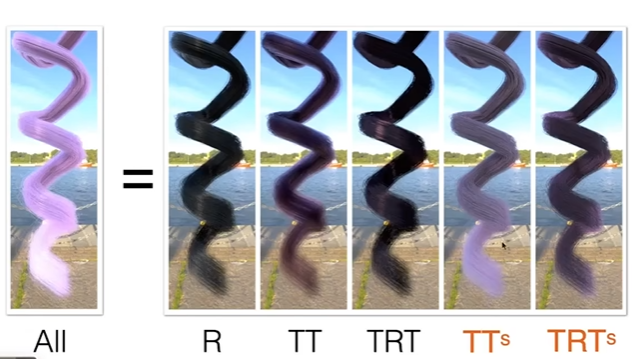

在头发模型上加入两个散射模型TTs与TRTs。

2.4 Granular Material 颗粒材质

一堆晶体组成的模型。

2.5 Translucent Material 半透明材质

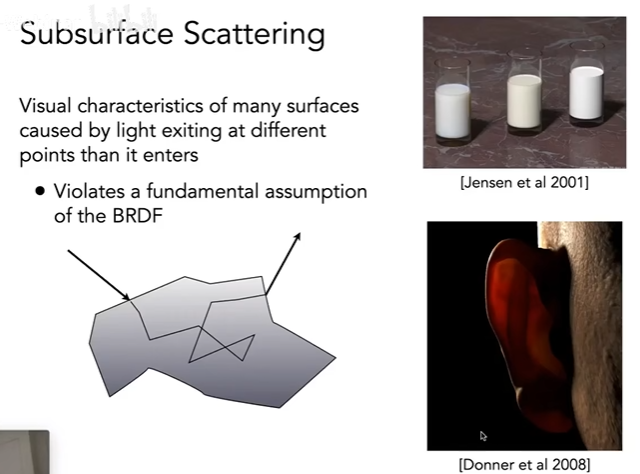

2.5.1 Subsurface Scattering 次表面散射

光入射后在内部发生大量散射从其他方向出射。

次表面散射即在表面下部散射。

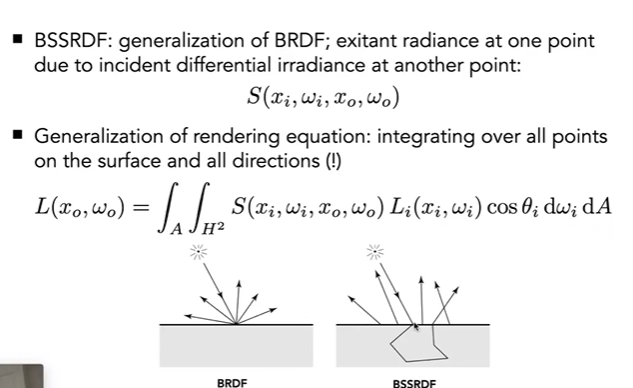

2.5.2 BSSRDF

因此次表面散射使得散射光会从不同于入社位置的其他地方出射，所以考虑一个位置的散射光不仅需要考虑从各个方向入射的光线，还需要考虑想着不同位置入社的光线，即面积积分。

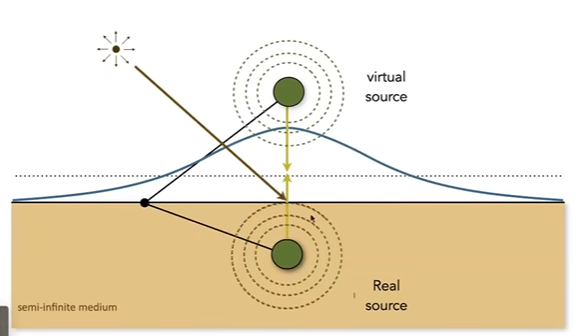

2.5.3 Dipole Approximation

次表面散射可以近似为内外两个光源的散射结果。

2.5 Cloth 布料

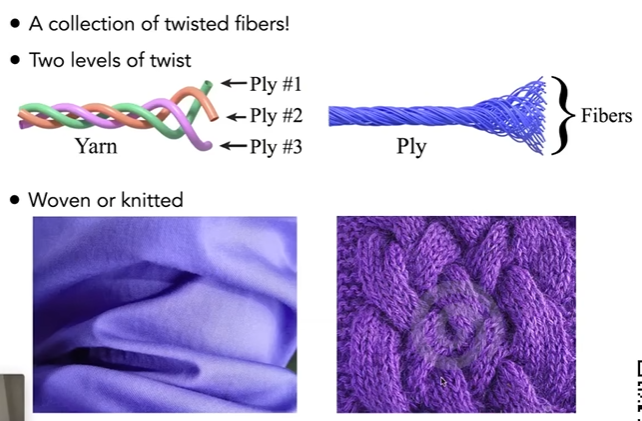

布料是由纤维缠绕得到的，fiber纤维是最基础的，由纤维缠绕可以形成ply股，由股缠绕可以形成yarn线。

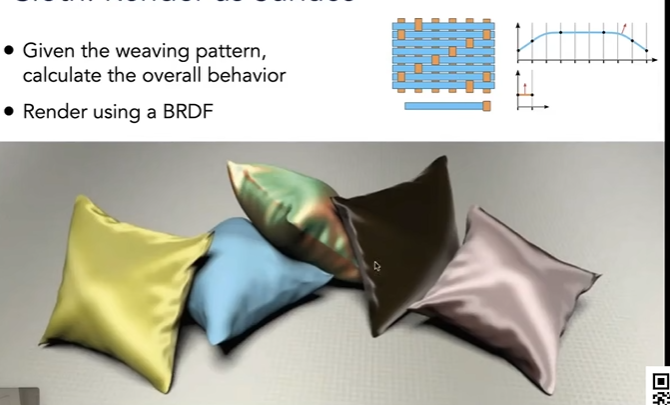

布被制成一个平面，可以使用BEDF。

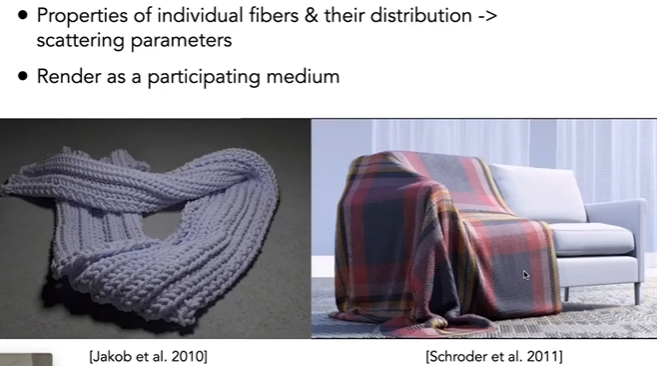

但是，类似于天鹅绒等，布是有体积的。可以将其转换成散射介质进行渲染，更加准确，但是计算量很大。

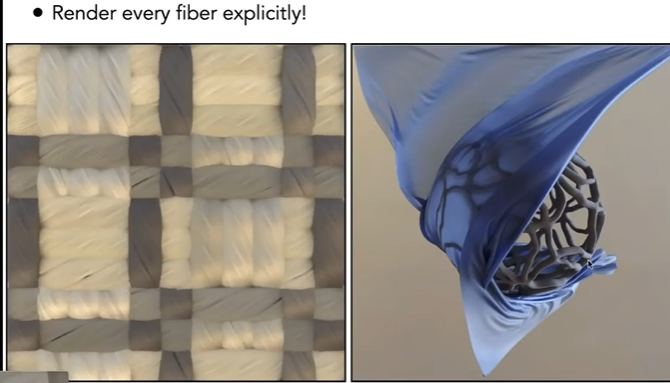

此外，可以按照头发的思路，渲染每一条纤维。同样的，计算量很大。

2.6 Detailed Appearance

渲染出来的过于完美就会显得不够真实，因为缺少细节。

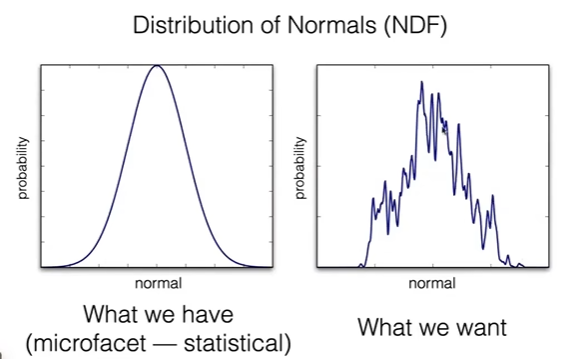

在微表面模型中，法线分布一般是使用高斯分布等，因而缺少细节。因此可以在基本分布的基础上加入细节。

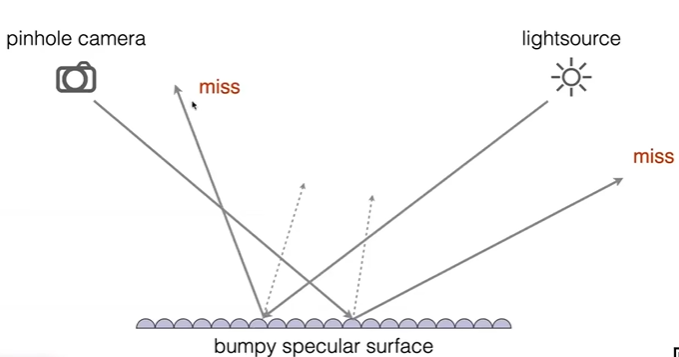

但是渲染时间很长，因为经过微表面反射后可能无法反射到相机或者光源上。

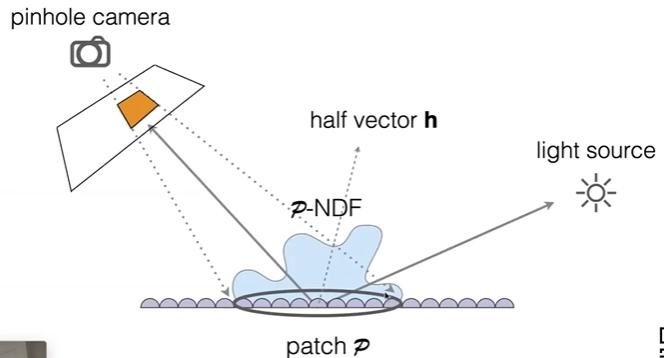

因此，考虑一个像素的覆盖范围，得到法线分布。

2.7 Procedual Appearance 程序化生成

Noise噪声函数定义在三维空间中，随用随取通过查询进行生成，不将其放在纹理中。比如生成地形、睡眠、纹理。

来源

[1]Games101. 闫令琪
