吴恩达神经网络 - 第一课学习笔记

0.前言

什么是神经网络？
神经网络是上个世纪出现的产物，其思想就是模拟人体神经网络的方式来实现机器的自主学习。他在许多领域都会有使用，例如：语音识别、图像识别、语言翻译等。

神经网络的思想如下图所示：

假设 $x_1$表示房价；$x_2$表示房子大小；$x_3$买房者所拥有的资金；$x_4$表示房子所在地区的空气质量等等，当然实际生活中还可能会考虑许多东西，这里就不举例了。而$y$表示对于房子的是否想买的态度，即想买或不想买。那么神经网络的工作就是将一个房子的上面四个变量放入进去，而神经网络给你预测出你是否想买。

那么他是怎么预测的呢？我们知道房价和房子大小往往是存在正相关性的，即房子越大房价越高，在这里我们将它们统称为“房子的状况”；“买房者所拥有的资金”以及一些其他的买房者的信息统称为“买房者的状况”；“房子周边的空气质量”有决定这“房子周边环境”。因此第二层的三个圆圈，可以看做：“房子的状况”、“买房者的状况”、“房子周边环境”。而第三层的一个圆圈可以看做“对房子的评分”。然后如果评分大于一个值，那么表示买，如果小于表示不买。

神经网络就是做了那么一个事情，我们经过一定的计算可以根据前面的节点，来获取下一个节点表示的特征，来达到预测的目的。那么问题来了，在上面图中第二层的三个圆各代表哪一个情况呢？答案是无法预知，有可能上面三种情况，有可能是上面情况中的两种，有可能是一些其他的有相关性的情况，甚至可能是一些我们经验无法解释的组合。正因为这样，所以神经网络被诟病为“黑盒”，里面的东西往往无法预测也无法解释。

我们先从一个节点来解释，神经网络的工作方式。

附：在本文中，激活函数使用sigmoid函数,数据集使用鸢尾花数据集前100行,可以在R中直接输"iris"出现，在python中

from  sklearn  import datasets
iris = datasets.load_iris()

并将前50行数据的Species设置为0，后50行的设置为1

1. 神经元

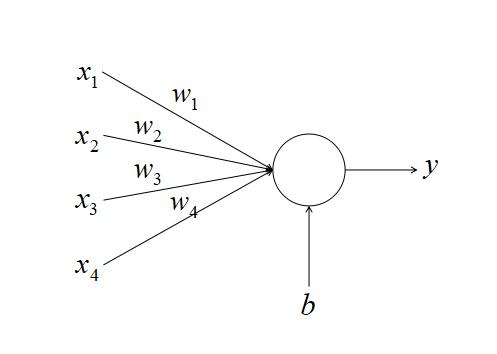

神经网络是由一个个神经元构成的，例如在上面的例子中，第一层有三个神经元，第二层有一个神经元。这里我们先讲一讲什么是神经元，神经元如下图所示
这里写图片描述

在神经元中，会对$x$先进行加权求和，在将加权求和的结果进行线性变换以得到$y$。在上面中$x$为传入参数，$w$为权重，$b$为截距，$y$为输出结果。

举个例子，假设

今天气温为20度，风力2级，湿度15%，空气质量51；
明天气温为25度，风力1级，湿度10%，空气质量152；
后天气温为22度，风力5级，湿度12%，空气质量51。

对于是否适合运动来说

气温的权重为10；
风力权重为-50；
湿度权重为-5；
空气质量权重为-3；
截距200。

那么加权求和的结果为：今天指数为72，明天指数为-156，后天指数为-33.我们再使用sigmoid函数$y=\frac{1}{1+e^{-x}}$进行线性变换,可以近似得到"1、0、0"，因此可以得出今天适合运动，明天和后天不适合运动的结论。当然这个例子十分粗糙但是神经网络就是这样子预测的。

上面的公式为

\[z = \sum_{i=0}^{n}{w_ix_i}+b\\y=f(x)\\f(x)=\sigma(x)=\frac{1}{1+e^{-x}} \]

其中$f$称为激活函数（activation function）。在本例子中采用sigmoid（$\sigma$）函数，这个概念后面会说。

上面的式子可能只会出现一次，在后面的使用中我们矩阵来代替多个样本，因此对于存在变量$(x_1,x_2,x_3,...,x_n)$,存在样本$(x^{(1)},x^{(2)},x^{(3)},...,x^{(m)})$对应的矩阵为：

\[\begin{bmatrix}x_1^{(1)}&x_1^{(2)}&\cdots&x_1^{(m)}\\x_2^{(1)}&x_2^{(2)}&\cdots&x_2^{(m)}\\\vdots&\vdots&&\vdots\\x_n^{(1)}&x_n^{(2)}&\cdots&x_n^{(m)}\end{bmatrix}$$表示存在$m$个样本，每个样本有$n$个变量。在以后的使用中，称之为$x$。现在有两个问题： 1. 激活函数是什么，如何选择？ 2. $w$和$b$如何计算出来？在下面我们会解决这个问题。 ## 1.1 激活函数（activation function）？激活函数的作用是什么，可以参考：[神经网络激励函数的作用是什么？有没有形象的解释？ - lee philip的回答 - 知乎](https://www.zhihu.com/question/22334626/answer/21036590) 现常用的激活函数有： - sigmoid函数：公式为 $$y=\frac{1}{1+e^{-x}}$$图像为： ![这里写图片描述](//img-blog.csdn.net/20171116100657326) - tanh函数：公式为$$y=\frac{sinh(x)}{cosh(x)}=\frac{e^x-e^{-x}}{e^x+e^{-x}}$$图像为 ![这里写图片描述](//img-blog.csdn.net/20171116101109609) ReLU函数：公式为$$y=max(0,x)$$即：$$if(x<0):y=0$$$$if(x>=0):y=x$$图像为： ![这里写图片描述](//img-blog.csdn.net/20171116102934981) 激活函数是要求定义域为$\mathbb{R}$,且在定义域内处处可导的。对于上面的ReLu函数，在0的方，可以设置其导数为0或1。激活函数主要用来做线性变换，除非极特殊情况（例如：将输入加权求和后直接输出）是不会使用线性回归的。在本文中，主要使用sigmoid函数，sigmoid函数又称为logistic函数,其函数形式为： $$y=\frac{1}{1+e^{-x}}\]

它主要用于二分分类，而二分分类就是将数据分为两类，例如：根据空气温度、湿度、云高等信息将天气分为晴天或非晴天。而他能够作为二分分类的一个非常重要的原因就是他的值域为$(0,1)$，正是由于这个特点，他可以将输入的参数能够很好的向概率映射。
另外当$x$远远大于0的时候，$y$会无限趋近于1;当$x$远远小于0的时候,$y$又无限趋近于0。

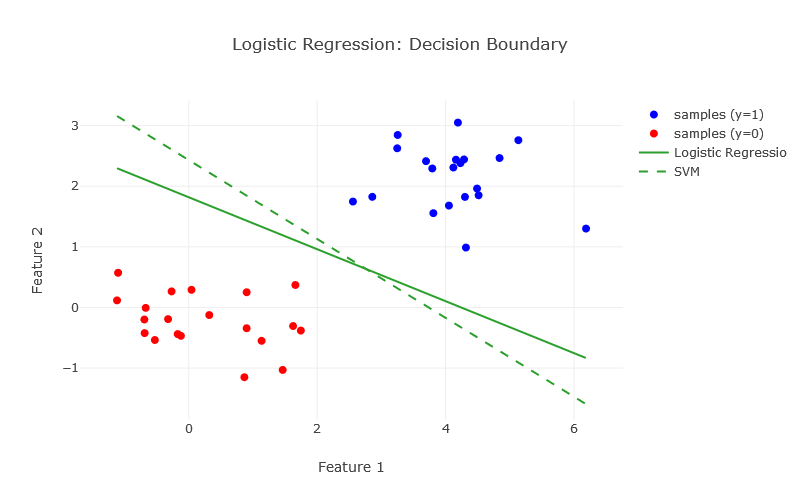

使用sigmoid进行二元分类的效果:
这里写图片描述
(图片来源：Logistic Regression – Geometric Intuition

1.2 梯度下降法

在说完了激活函数之后，我们还剩下一个问题如何确定$w$和$b$呢？因为我们之前并不知道$w$和$b$，因此需要使用样本来训练出$w$和$b$。我们使用梯度下降法来得到$w$和$b$。关于梯度下降法，可以参考一下文章:

梯度下降法的基本思路就是：先随机初始化一个$w$和$b$。然后根据该$w$和$b$求出相应的预测值$\hat{y}$，在根据误差反向修正$w$和$b$。不断迭代使误差最小，来达到求出一个$w$和$b$使误差最小的目的。如下图所示：
这里写图片描述
(图片来源：博客园)
在上图中，我们先初始化一个随机的$w$和$b$,当然此时的误差可能非常大。然后求$w$和$b$对误差的偏导，并向梯度下降的方向修正，随着不断的修正，误差会不断减小，当达到误差最小值时的$w$和$b$就是我们模型使用的参数。

1.2.1 初始化$w$和$b$

在神经网络使用前需要先初始化$w$和$b$。

(1)$w$的初始化
初始$w$一般采用随机初始化的方法,初始化的个数和前面传入参数的个数相同,例如，假设有三个传入参数$x_1,x_2,x_3$那么初始化三个$w$则为：

import numpy
w = (numpy.random.random(3)*0.01).reshape(3,1)

[[ 0.00380803]
 [ 0.00945647]
 [ 0.00059899]]

一般在$w$初始化的过程中都会乘上0.01，使他小于0.01。这样做的目的是为了使$w$和$x$加权求和的结果较小，如果加权求和的结果很大，那么例如在sigmoid函数中，他的梯度会十分小，下降十分慢。

(2)b的初始化
而$b$的初始化就简单了，直接等于0就可以了，当然也可以随机初始化

1.2.2 正向传递

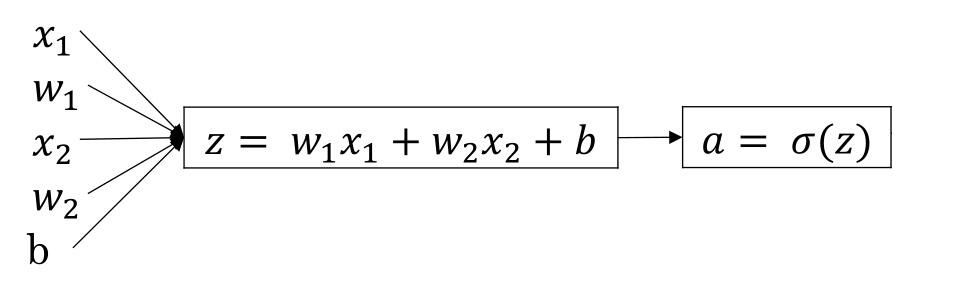

正向传递就是从前向后计算，其计算的过程为：
这里写图片描述
（图片来源：吴恩达神经网络课件）
计算过程也是相当简单，公式为：

\[z=w^Tx+b\\ a=\sigma(z)=\frac{1}{1+e^{-z}}\]

其中第一个公式是相加求和的过程，第二个公式是使用激活函数做线性变换的过程，在神经元中的计算就是这两步。

使用python编程如下：

from  sklearn  import datasets
import numpy as np
# 获取计算数据
iris = datasets.load_iris()
x = iris['data'][:100].T
y = iris['target'][:100].T
# 初始化w和b
np.random.seed(1)
w = (np.random.random(x.shape[0])*0.01).reshape(x.shape[0],1)
b = 0
# 正向传递
z = np.dot(w.T,x)+b
a = 1/(1+np.exp(-z))

输出a为：

array([[ 0.51176926,  0.5106609,  0.51081246,  0.51052831,  0.51184505,  0.51295288,  0.51114382,  0.51148511,  0.50995984,  0.51076538,  0.51244182,  0.51127673,  0.51048115,  0.50996,  0.51339837,  0.5141651,  0.51295277,  0.5118448,  0.51300994,  0.51238476,  0.51190196,  0.51228032,  0.51142814,  0.51163601,  0.51127682,  0.51076517,  0.51163622,  0.51187349,  0.51169348,  0.51081254,  0.51073675,  0.51205298,  0.51287778,  0.51344578,  0.51076538,  0.51112504,  0.51218602,  0.51076538,  0.51013982,  0.51158931,  0.51174058,  0.50905949,   0.51049983,  0.51196728,  0.51246041,  0.51063224,  0.51230925,  0.51070828,  0.51233763,  0.51130509,
 0.51411624,  0.51356665,  0.5139077 ,  0.51085794,  0.51295104,  0.51196642,  0.513718  ,  0.51018583,  0.51308412,  0.51134081,  0.50957006,  0.51268573,  0.51097233,  0.51263875,  0.51204194,  0.51362368,  0.51237325,  0.5116639 ,  0.5115586 ,  0.51117101,  0.51327242,  0.51238305,  0.51220285,  0.51230771,  0.51287567,  0.51333955,  0.51318812,  0.51367049,  0.51261004,  0.51137954,  0.51088678,  0.5108112 ,  0.51181492,  0.51232581,  0.51216486,  0.51358536,  0.51369929,  0.51169167,  0.51222206,  0.51121792,  0.51132248,  0.51281869,  0.51163497,  0.51011004,  0.51168215,  0.51225074,  0.51214631,  0.51266729,  0.51064972,  0.5119663 ]])

1.2.3 损失函数（Loss Function ）与成本函数（Cost Function ）

损失函数又叫做误差函数（error function）用来计算单个样本预测结果与实际结果的误差，存在数据$\{(x^{(1)}，y^{(1)})，(x^{(2)}，y^{(2)})，\cdots，(x^{(n)}，y^{(n)})\}$,我们希望$\hat{y}={y}$ ($\hat{y}$表示预测值，即前面的$a$)，误差在许多时候是无法消除的，而为了使预测值更接近于实际值，即$\hat{y}\approx{y}$，而损失函数就是衡量预测值与真实值差别的函数

一般来说损失函数公式为：

\[L(\hat{y}，y)=\frac{1}{2}(\hat{y}-y)^2 \]

损失函数是衡量单个训练样本的表现，而成本函数是整个训练样本的表现。成本函数公式为：

\[J(w,b)=\frac{1}{m}\sum\limits_{i=1}^mL(\hat{y}^{(i)}，y^{(i)})$$而我们的目的是选择出一个$w$和$b$来使成本函数$J(w，b)$最小。但是对于sigmoid函数来说则不能使用这个损失函数函数，因为他对于sigmoid函数来说是一个非凸函数（虽然我试了半天也没有证明出来），存在许多极小值，有可能会陷入局部拟合状态，在网上经常会看到这样一张图： ![这里写图片描述](//img-blog.csdn.net/20171117160626360) 我们的目的是使其全局最优，但是非凸函数往往会陷入到局部最优。因为在神经网络的中使用的是梯度下降法（顺着梯度下降），因为对非凸函数做梯度下降时容易陷入局部拟合的特点，使用梯度下降法一般会避免非凸函数。因此对于sigmoid函数来说它将使用一个不同的损失函数，起到衡量误差的作用。其损失函数为： $$L(\hat{y}，y)=-(ylog\hat{y}+(1-y)log(1-\hat{y}))\]

此时成本函数公式为：

\[\begin{align*} J(w,b)&=\frac{1}{m}\sum\limits_{i=1}^nL(\hat{y}^{(i)}，y^{(i)})\\ &=-\frac{1}{m}\sum\limits_{i=1}^m[y^{(i)}log(\hat{y}^{(i)})+(1-y^{(i)})log(1-\hat{y}^{(i)})] \end{align*}\]

1.2.4 误差反向传播

在上面提到，我们的目的是找到一个$w$和$b$的值来使成本函数$J(w,b)$的值最小，因此计算$J(w,b)$对$w$的偏导数为:

因为：

\[z=w_1x_1+w_2x_2+b\\ \hat{y}=\sigma(z)=\frac{1}{1+e^{-z}}\\ L(\hat{y}，y)=-(ylog\hat{y}+(1-y)log(1-\hat{y}))\\ J(w,b)=\frac{1}{m}\sum\limits_{i=1}^nL(\hat{y}^{(i)}，y^{(i)})\]

所以变量在损失函数上的偏导数为

\[\begin{align*} \frac{\partial{L(\hat{y}，y)}}{\partial{w}}&= \frac{\partial{(-(ylog\hat{y}+(1-y)log(1-\hat{y})))}}{\partial{w}}\\ &=(-\frac{y}{\hat{y}}+\frac{1-y}{1-\hat{y}})\times\frac{\partial{\hat{y}}}{\partial{w}}\\ &=(-\frac{y}{\hat{y}}+\frac{1-y}{1-\hat{y}})\times\frac{\partial{(\frac{1}{1+e^{-z}})}}{\partial{w}}\\ &=(-\frac{y}{\hat{y}}+\frac{1-y}{1-\hat{y}})\times{\hat{y}}(1-\hat{y})\times\frac{\partial{z}}{\partial{w}}\\ &=(-\frac{y}{\hat{y}}+\frac{1-y}{1-\hat{y}})\times{\hat{y}}(1-\hat{y})\times\frac{\partial{(w_1x_1+w_2x_2+b)}}{\partial{w}}\\ 当w为w_1时&=(-\frac{y}{\hat{y}}+\frac{1-y}{1-\hat{y}})\times{\hat{y}}(1-\hat{y})\times{x_1}\\ &=(\hat{y}-y)\times{x_1} \end{align*}\]

相应的$w_i$时$\frac{\partial{L(\hat{y}，y)}}{\partial{w_i}}=(\hat{y}-y)\times{x_i}$
$b$（可以看做其对应的$x=1$）时$\frac{\partial{L(\hat{y}，y)}}{\partial{b}}=\hat{y}-y$

变量在成本函数上的偏导数为：

\[\begin{align*} \frac{\partial{J(w_i,b)}}{\partial{w_i}}&= \frac{\partial{(\frac{1}{m}\sum\limits_{i=1}^nL(\hat{y}^{(i)}，y^{(i)}))}}{\partial{w_i}}\\ &=\frac{1}{m}\sum\limits_{i=1}^n\frac{\partial(L(\hat{y}^{(i)}，y^{(i))})}{\partial{w_i}}\\ &=\frac{\sum\limits_{i=1}^n{(\hat{y}-y})\times{x_i}}{m} \end{align*}\]

因此

\[\frac{\partial{J(w_i,b)}}{\partial{w_i}}=\frac{\sum\limits_{i=1}^n{(\hat{y}-y})\times{x_i}}{m}\\ \frac{\partial{J(w_i,b)}}{\partial{b}}=\frac{\sum\limits_{i=1}^n{(\hat{y}-y})}{m}\]

上面求出了成本函数在$w$上的偏导数，下面就可以对$w$和$b$进行修正，修正方式为原来的值减去一个学习率乘以偏导数的积，即使用下面的公式修正:
$w$：$w=w-\alpha\frac{\partial{J(w,b)}}{\partial{w}}$
$b$：$b=b-\alpha{J(w,b)}$
由于偏导数本身自带方向，因此在这里不需要考虑方向的问题。

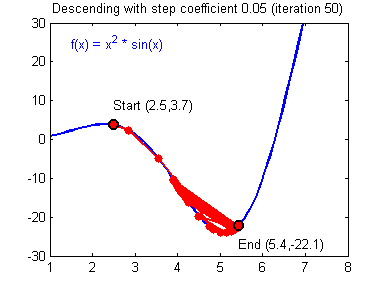

对于学习率的选择一般在0-1之间，例如:$0.1,0.005,0.001,0.0005$等等。较大的学习率可以使梯度下降速度较快，能使模型更快的达到较好结果的位置，但是在最低点的时候会不断抖动，不易落到最低点,如下图所示：
这里写图片描述
（图片来源：吴恩达神经网络作业）

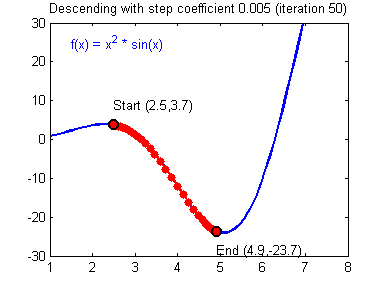

而较小的学习率梯度下降速度慢，但是在最低点附近时候，能够较好的落到最低点附近，如下图所示：

（图片来源：吴恩达神经网络作业）

现在也有许多方法来避免这个问题例如：学习率动态变化、基于惯性的梯度下降法等等。

1.3 公式总结

综上所述，在神经元训练的过程中会有三个过程:
(1)正向传递
总前向后计算，所用到的公式：

\[z=w^Tx+b\\ \hat{y}=\sigma(z)=\frac{1}{1+e^{-z}}\]

(2)计算误差
所用到的公式：

\[J(w,b)=-\frac{1}{m}\sum\limits_{i=1}^m[y^{(i)}log(\hat{y}^{(i)})+(1-y^{(i)})log(1-\hat{y}^{(i)})] \]

(3)反向传播
根据梯度下降法，从后向前反向修正$w$和$b$

\[dw=\frac{\partial{J(w,b)}}{\partial{w}}=\frac{x\cdot (\hat{y}-y)}{m}\\ da=\frac{\partial{J(w_i,b)}}{\partial{b}}=\frac{\hat{y}-y}{m}\\ w=w-\alpha\times dw\\ b=b-\alpha\times db\]

使用python代码如下（采用鸢尾花数数据集）:

from  sklearn  import datasets
import numpy as np
# 获取计算数据
iris = datasets.load_iris()
x = iris['data'][:100].T
y = iris['target'][:100].T
m = x.shape[1]
alpat = 0.005
iterations_number = 20000
# 初始化w和b
np.random.seed(1)
w = (np.random.random(x.shape[0])*0.01).reshape(x.shape[0],1)
b = 0
for i in range(iterations_number):
    # 正向传递
    z = np.dot(w.T,x)+b
    a = 1/(1+np.exp(-z))
    # 计算误差
    J = - np.sum(y * np.log(a)+(1-y)*np.log(1-a))/m
    if(i%10000 == 0):
        print("当前迭代次数"+str(i)+"\t误差："+str(J))
    # 反向传递
    dw = np.dot(x,(a-y).T)/m
    db = np.sum(a-y)/m
    w = w - alpat*dw
    b = b - alpat*db

# 预测数据
z = np.dot(w.T,x)+b
a = 1/(1+np.exp(-z))
y_predict  = (a > 0.5 )+ 0

print("预测结果:"+str(y_predict)+"\n实际结果:"+str(y)+"\n预测准确率:"+str((1-np.sum(np.abs(y_predict-y))/m)*100)+"%")

输出结果：

当前迭代次数0	误差：0.69281000899
当前迭代次数10000	误差：0.0149878476054
预测结果:[[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
  0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
  1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1]]
实际结果:[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1]
预测准确率:100.0%

2. 多层神经网络

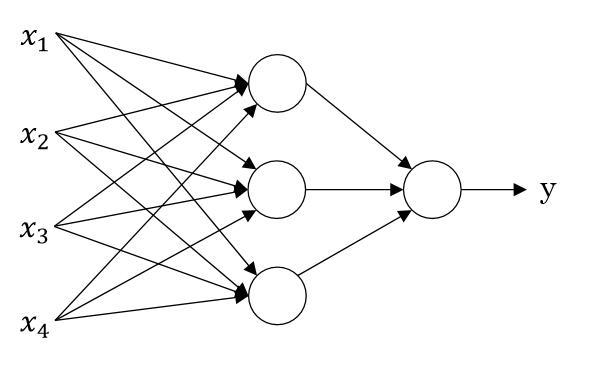

有了上面神经元的概念，那么接下来的多层神经网络就比较好理解了，多层神经网络就是多个神经元所组成的网络。
这里写图片描述
（图片来源：吴恩达神经网络课件
其实神经网络也很容易明白，即上一层节点的输出，等于下一层节点的输入。这里介绍几个概念“输入层”、“隐藏层”、“输出层”
在上图中，$x_1,x_2,x_3$是输入层，一般情况下输入层会被省略，在上图中也没有画出输入层节点；在中间的三个是“隐藏层”；最后面的一个圆是“输出层”。上图中没有画出输入层，只画出了一个输出层和一个隐藏层。

一个神经网络中必有一个输入层和一个输出层，有0个或多个隐藏层。输出层一般只有一个神经元，但是有时也会有多个输出因此有多个神经元。

我们现在做如下定义：上标“$[i]$”表示当前为第$i$层的节点，隐藏层为第0层忽略掉。上标“$(j)$”表示该层的第$j$个节点。因此上图中,

隐藏层节点的输入可以表示为$x_1^{[1]},x_2^{[1]},x_3^{[1]}$；
隐藏层第一个节点的输入可以表示为$x_1^{[1](1)},x_2^{[1](1)},x_3^{[1](1)}$；
隐藏层的第四个节点的输入可以表示为$x_1^{[1](4)},x_2^{[1](4)},x_3^{[1](4)}$；
输出层的输入可以表示为$x_1^{[2]},x_2^{[2]},x_3^{[2]},x_4^{[2]}$（由于只有一个输出层节点，因此有无上标是一样的）。

2.1 梯度下降法

2.1.1 正向传递

由上面定义得对于隐藏层第二个节点来说：输入为$x^{[1](2)}$，权重$w^{[1](2)}$，截距$b^{[1](2)}$，输出$a^{[1](2)}$。

他的正向传递计算公式为:

\[z^{[1](2)}=w^{[1](2)T}x^{[1](2)}+b^{[1](2)}\\ a^{[1](2)}=\sigma(z^{[1](2)})=\frac{1}{1+e^{-z^{[1](2)}}}\]

我们再抽象掉节点个数，即隐藏层公式来说：输入为$x^{[1]}$，权重$w^{[1]}$，截距$b^{[1]}$，输出$a^{[1]}$。
他的计算公式为:

\[z^{[1]}=w^{[1]T}x^{[1]}+b^{[1]}\\ a^{[1]}=\sigma(z^{[1]})=\frac{1}{1+e^{-z^{[1]}}}\]

因为上一层节点的输出等于下一层节点的输入，因此存在：$x^{[2]}=a^{[1]}$,因此上图中的输出层的计算可以表示为：

\[z^{[2]}=w^{[2]T}x^{[2]}+b^{[2]}=w^{[2]T}a^{[1]}+b^{[2]}\\ a^{[2]}=\sigma(z^{[2]})=\frac{1}{1+e^{-z^{[2]}}}\]

因此，对于

\[x^{[1]}=\begin{bmatrix}x_1^{(1)}&x_1^{(2)}&\cdots&x_1^{(m)}\\x_2^{(1)}&x_2^{(2)}&\cdots&x_2^{(m)}\\\vdots&\vdots&&\vdots\\x_n^{(1)}&x_n^{(2)}&\cdots&x_n^{(m)}\end{bmatrix}\\(上标"(i)"表示第i个样本) \]

\[w^{[1]}=\begin{bmatrix}w_1^{[1](1)}&w_1^{[1](2)}&\cdots&w_1^{[1](p)}\\w_2^{[1](1)}&w_2^{[1](2)}&\cdots&w_2^{[1](p)}\\\vdots&\vdots&&\vdots\\w_n^{[1](1)}&w_n^{[1](2)}&\cdots&w_n^{[1](p)}\end{bmatrix} \]

\[b^{[1]}=\begin{bmatrix}b^{[1](1)}&b^{[1](2)}&\cdots&b^{[1](p)}\end{bmatrix} \]

可以求出

\[a^{[1]}=\begin{bmatrix}a_1^{[1](1)}&a_1^{[1](2)}&\cdots&a_1^{[1](m)}\\a_2^{[1](1)}&a_2^{[1](2)}&\cdots&a_2^{[1](m)}\\\vdots&\vdots&&\vdots\\a_p^{[1](1)}&a_p^{[1](2)}&\cdots&a_p^{[1](m)}\end{bmatrix} \]

而此层的$a$又是下一层的$x$，因此就可以向下计算。

所以上图中最后的公式为：

\[z^{[1]}=w^{[1]T}x^{[1]}+b^{[1]}\\ a^{[1]}=\sigma(z^{[1]})=\frac{1}{1+e^{-z^{[1]}}}\\x^ {[2]}=a^{[1]}\\z^{[2]}=w^{[2]T}x^{[2]}+b^{[2]}\\ a^{[2]}=\sigma(z^{[2]})=\frac{1}{1+e^{-z^{[2]}}}\\\hat{y}=a^{[2]}\]

对于更多的隐藏层来说，例如，隐藏层个数变为2，那么只需要不断地进行循环即可，即：

$for\quad{i}\quad{in}\quad{1:L}$
$\qquad z^{[i]}=w^{[i]T}x^{[i]}+b^{[i]}$
$\qquad a^{[i]}=\sigma(z^{[i]})=\frac{1}{1+e^{-z^{[i]}}}$
$\qquad x^{[i+1]}=a^{[i]}$
$\hat{y}=a^{[i]}$

2.1.2 损失函数（Loss Function ）与成本函数（Cost Function ）

和神经元没什么区别...略

2.1.3 误差反向传播

误差反向就是反向推导回去，如果明白了上面的内容也并不难。
我们从后向前推导：
(1). 计算预测结果对误差的偏导数;
因为：

\[L(\hat{y}，y)=-(ylog\hat{y}+(1-y)log(1-\hat{y}))\\ J(w,b)=\frac{1}{m}\sum\limits_{i=1}^nL(\hat{y}^{(i)}，y^{(i)})\]

所以：

\[\begin{align*} \frac{\partial{J(w_i,b)}}{\partial{\hat{y}}}&= \frac{\partial{(\frac{1}{m}\sum\limits_{i=1}^nL(\hat{y}^{(i)}，y^{(i)}))}}{\partial{\hat{y}}}\\ &=\frac{1}{m}\sum\limits_{i=1}^n\frac{\partial(L(\hat{y}^{(i)}，y^{(i))})}{\partial{\hat{y}}}\\ &=\frac{1}{m}(-\frac{y}{\hat{y}}+\frac{1-y}{1-\hat{y}}) \end{align*}\]

(2). 计算输出层权值对误差的偏导数;
因为：

\[\frac{\partial{J(w_i,b)}}{\partial{\hat{y}}}=\frac{1}{m}(-\frac{y}{\hat{y}}+\frac{1-y}{1-\hat{y}})\\ \hat{y}=a^{[2]}\\ a^{[2]}=\sigma(z^{[2]})=\frac{1}{1+e^{-z^{[2]}}}\\ z^{[2]}=w^{[2]T}x^{[2]}+b^{[2]}\]

所以：

\[\begin{align*} \frac{\partial{J(w_i,b)}}{\partial{w^{[2]}}} &=\frac{\partial{\hat{y}}}{\partial{w^{[2]}}}\times\frac{\partial{J(w_i,b)}}{\partial{\hat{y}}}=\frac{(a^{[2]}-y)^T\cdot{x^{[2]}}}{m} \end{align*}\]

同理：

\[\frac{\partial{J(w_i,b)}}{\partial{b^{[2]}}}=\frac{(a^{[2]}-y)^T}{m} \]

(3). 修正输出层节点间的$w$和$b$

\[w^{[2]}：w^{[2]}=w^{[2]}-\alpha\frac{\partial{J(w,b)}}{\partial{w^{[2]}}}\\b^{[2]}：b^{[2]}=b^{[2]}-\alpha{J(w,b)} \]

(4). 计算隐藏层的输出对误差的偏导数
因为：

所以：

\[\begin{align*} \frac{\partial{J(w_i,b)}}{\partial{a^{[1]}}} &=\frac{\partial{\hat{y}}}{\partial{a^{[1]}}}\times\frac{\partial{J(w_i,b)}}{\partial{\hat{y}}}\\ &=\frac{{w^{[2]T}}\cdot(a^{[2]}-y)}{m} \end{align*}\]

(5). 计算隐藏层的权值对误差的偏导数
因为：

\[\frac{\partial{J(w,b)}}{\partial{a^{[1]}}}=\frac{{w^{[2]T}}\times(a^{[2]}-y)}{m}\\z^{[1]}=w^{[1]T}x^{[1]}+b^{[1]}\\ a^{[1]}=\sigma(z^{[1]})=\frac{1}{1+e^{-z^{[1]}}}\]

所以：

\[\begin{align*} \frac{\partial{J(w_i,b)}}{\partial{w^{[1]}}} &=\frac{\partial{a^{[1]}}}{\partial{w^{[1]}}}\times\frac{\partial{J(w_,b)}}{\partial{a^{[1]}}}\\ &={a^{[1]T}}(1-a^{[1]T})\cdot{x^{[1]}}\times\frac{\partial{J(w_,b)}}{\partial{a^{[1]T}}} \end{align*}\]

$(算不过来了...)$
同理：

\[\frac{\partial{J(w_i,b)}}{\partial{b^{[1]}}}={a^{[1]T}}(1-a^{[1]T})\times\frac{\partial{J(w_,b)}}{\partial{a^{[1]T}}} \]

$(晕晕晕......快晕了......)$

2.2 公式总结

好吧，我已经晕了，总结一下公式,上标“$^{[i]}$”表示当前层的信息,$L$表示隐藏层和输出层的共计个数。

(1)正向传递
总前向后计算，所用到的公式

$for\quad{i}\quad{in}\quad{1:L}$
$\qquad z^{[i]}=w^{[i]T}x^{[i]}+b^{[i]}$
$\qquad a^{[i]}=f(z^{[i]})=\sigma(z^{[i]})=\frac{1}{1+e^{-z^{[i]}}}$
$\qquad x^{[i+1]}=a^{[i]}$
$\hat{y}=a^{[i]}$

(2)计算误差
所用到的公式：

\[J(w,b)=-\frac{y\cdot log(\hat{y})+(1-y)log(1-\hat{y})}{m} \]

(3)反向传播
根据梯度下降法，从后向前反向修正$w$和$b$
$d\hat{y}=\frac{\partial{J(w_i,b)}}{\partial{\hat{y}}}=\frac{1}{m}(-\frac{y}{\hat{y}}+\frac{1-y}{1-\hat{y}})$
$da^{[L]}=\frac{\partial{J(w_i,b)}}{\partial{a^{[L]}}}=d\hat{y}$
$for\quad{i}\quad{in}\quad{L:1}$
$\qquad dz^{[i]}=\frac{\partial{a^{[i]}}}{\partial{z^{[i]}}}\times da^{[i]}=f'(a^{[i]})\times da^{[i]}=\sigma'(a^{[i]})\times da^{[i]}=a^{[i]}(1-a^{[i]})\times da^{[i]}$
$\qquad dw^{[i]}=\frac{\partial{z^{[i]}}}{\partial{w^{[i]}}}\cdot dz^{[i]T}=x^{[i]}\cdot dz^{[i]T}$
$\qquad db^{[i]}=\frac{\partial{z^{[i]}}}{\partial{b^{[i]}}}\cdot dz^{[i]}=dz^{[i]}$
$\qquad dx^{[i]}=\frac{\partial{z^{[i]}}}{\partial{x^{[i]}}}\cdot dz^{[i]}=w^{[i]}\cdot dz^{[i]}$
$\qquad w^{[i]}=w^{[i]}-\alpha\times dw^{[i]}$
$\qquad b^{[i]}=b^{[i]}-\alpha\times db^{[i]}$
$\qquad da^{[i-1]}=dx^{[i]}$

使用python代码如下（采用鸢尾花数数据集，在这里隐藏层使用tanh函数）:

from sklearn import datasets
import math
import numpy as np

def sigmoid(x):
    return 1/(1+np.exp(-x))

def tanh(x):
    return (np.exp(x)-np.exp(-x))/(np.exp(x)+np.exp(-x))

def sigmoid_T(yhat):
    return (1-yhat)*yhat

def tanh_T(yhat):
    return 1-yhat**2

def get_wb(last_node_number,this_node_number,n = 0.01):
    w = np.random.random(last_node_number*this_node_number)*n
    w = np.reshape(w,(last_node_number,this_node_number))
    b = np.random.random(this_node_number)*n
    b = np.reshape(b,(1,this_node_number))
    return w,b

def dj2dz(y,yhat):
    return (1-y)/(1-yhat)-y/yhat

iris = datasets.load_iris()['data'][0:100]
y = datasets.load_iris()['target'][0:100]
x = iris.T
y = np.reshape(y,(1,-1))
alpat = 0.05
m = x.shape[1]
iterations_number=25000

# 隐藏层每个层中节点个数
lay_node_number = [3]

# 隐藏层和输出层的激活函数和激活函数的反函数
func = [tanh,sigmoid]
funct = [tanh_T,sigmoid_T]

# # 隐藏层每个层中节点个数
# lay_node_number = [10,3]

# # 隐藏层和输出层的激活函数和激活函数的反函数
# func = [tanh,tanh,sigmoid]
# funct = [tanh_T,tanh,sigmoid_T]

# 加入输入层和输出层的节点个数
lay_node_number.insert(0,x.shape[0])
lay_node_number.append(1)
lay_number = len(lay_node_number)

# 初始化w和b
w = []
b = []
np.random.seed(1)
for i in range(lay_number-1):
    tmp_w,tmp_b = get_wb(lay_node_number[i],lay_node_number[i+1])
    w.append(tmp_w)
    b.append(tmp_b)

for j in range(iterations_number):
    # 正向计算
    x_cache = [x]
    for i in range(lay_number-1):
        z = np.dot(w[i].T,x_cache[i])+b[i].T
        a = func[i](z)
        x_cache.append(a)
    y_hat=x_cache[len(x_cache)-1]

    # 计算误差
    J = - np.sum(y * np.log(y_hat)+(1-y)*np.log(1-y_hat))/m
    if(j%1000 == 0):
        print("当前迭代次数:"+str(j)+"\t\t误差："+str(J))

    # 反向传播
    da = dj2dz(y,y_hat)
    for i in range(len(w)-1,-1,-1):
        dz = da * funct[i](x_cache[i+1])
        dx = np.dot(w[i],dz)/m
        dw = np.dot(x_cache[i],dz.T)/m
        db = np.sum(dz.T,axis=0,keepdims=True)/m
        w[i] = w[i] - alpat*dw
        b[i] = b[i] - alpat*db
        da = dx

# 预测结果
a = x
for i in range(lay_number-1):
    z = np.dot(w[i].T,a)+b[i].T
    a = func[i](z)

y_predict  = (a > 0.5 )+ 0
print("预测结果:"+str(y_predict)+"\n实际结果:"+str(y)+"\n预测准确率:"+str((1-np.sum(np.abs(y_predict-y))/m)*100)+"%")

输出结果：

当前迭代次数:0		误差：0.693080329612
当前迭代次数:1000		误差：0.494298198202
当前迭代次数:2000		误差：0.0533060416615
当前迭代次数:3000		误差：0.0198922213283
当前迭代次数:4000		误差：0.011537471035
当前迭代次数:5000		误差：0.0079584332934
当前迭代次数:6000		误差：0.00601276052925
当前迭代次数:7000		误差：0.00480316927673
当前迭代次数:8000		误差：0.00398362148443
当前迭代次数:9000		误差：0.00339409719053
当前迭代次数:10000		误差：0.00295095246304
当前迭代次数:11000		误差：0.00260641671979
当前迭代次数:12000		误差：0.00233131261355
当前迭代次数:13000		误差：0.00210685474327
当前迭代次数:14000		误差：0.00192042332913
当前迭代次数:15000		误差：0.00176323853379
当前迭代次数:16000		误差：0.00162901015476
当前迭代次数:17000		误差：0.00151311778557
当前迭代次数:18000		误差：0.00141209385204
当前迭代次数:19000		误差：0.00132328687338
当前迭代次数:20000		误差：0.00124463585068
当前迭代次数:21000		误差：0.00117451533242
当前迭代次数:22000		误差：0.00111162667063
当前迭代次数:23000		误差：0.00105492020129
当前迭代次数:24000		误差：0.00100353857836
预测结果:[[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
  0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
  1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1]]
实际结果:[[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
  0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
  1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1]]
预测准确率:100.0%

2.3 关于随机初始化参数

为什么要随机初始化$w$而不能直接都为0呢？假设在同一层有两个节点，他们的初始化的$w$都为0，那么他们的正向传递的结果会相同，反向传递的结果也相同，那么最终这两个节点的$w$会完全相同。

那么这两个节点的作用实际上和一个节点没有什么区别，因此$w$是需要随机初始化的。

posted on 2018-01-02 10:24 erygreat 阅读(1115) 评论(0) 编辑收藏举报

刷新页面返回顶部

erygreat
