台达DOP-B系列程序的上载下载操作说明



1、传输时要先进入SYS界面，在屏幕的空白处长按3秒以上，弹出如下图：



确定







点 系统设置-MISC

改为USBCOMMMODE:1



进入 上载下载



标准模式



选择COM1



到这个界面就可以上载下载程序了。

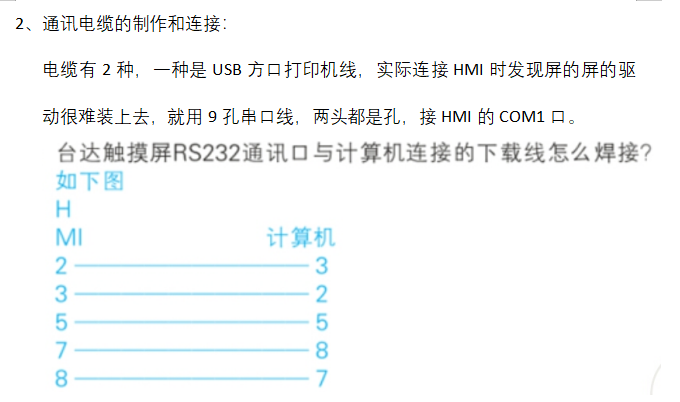

2、通讯电缆的制作和连接：

电缆有2种，一种是USB方口打印机线，实际连接HMI时发现屏的屏的驱动很难装上去，就用9孔串口线，两头都是孔，接HMI的COM1口。





3、软件用DOPSoft 1.01.10





确定





输入密码，默认12345678

完成上载。

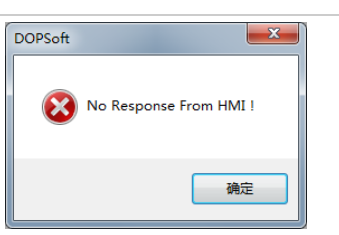

如果未通讯上就会出现如下图：
