初识火焰图
Perf 的原理是这样子的：每隔一个固定的时间，就在 CPU 上（每个核上都有）产生一个中断，在中断上看看，当前是哪个 pid，哪个函数，然后给对应的 pid 和函数加一个统计值，这样，我们就知道 CPU 有百分几的时间在某个 pid，或者某个函数上了。而火焰图（Flame Graph）是由 Linux 性能优化大师 Brendan Gregg 发明的，和所有其他的 profiling 方法不同的是，火焰图以一个全局的视野来看待时间分布，它从底部往顶部，列出所有可能导致性能瓶颈的调用栈。

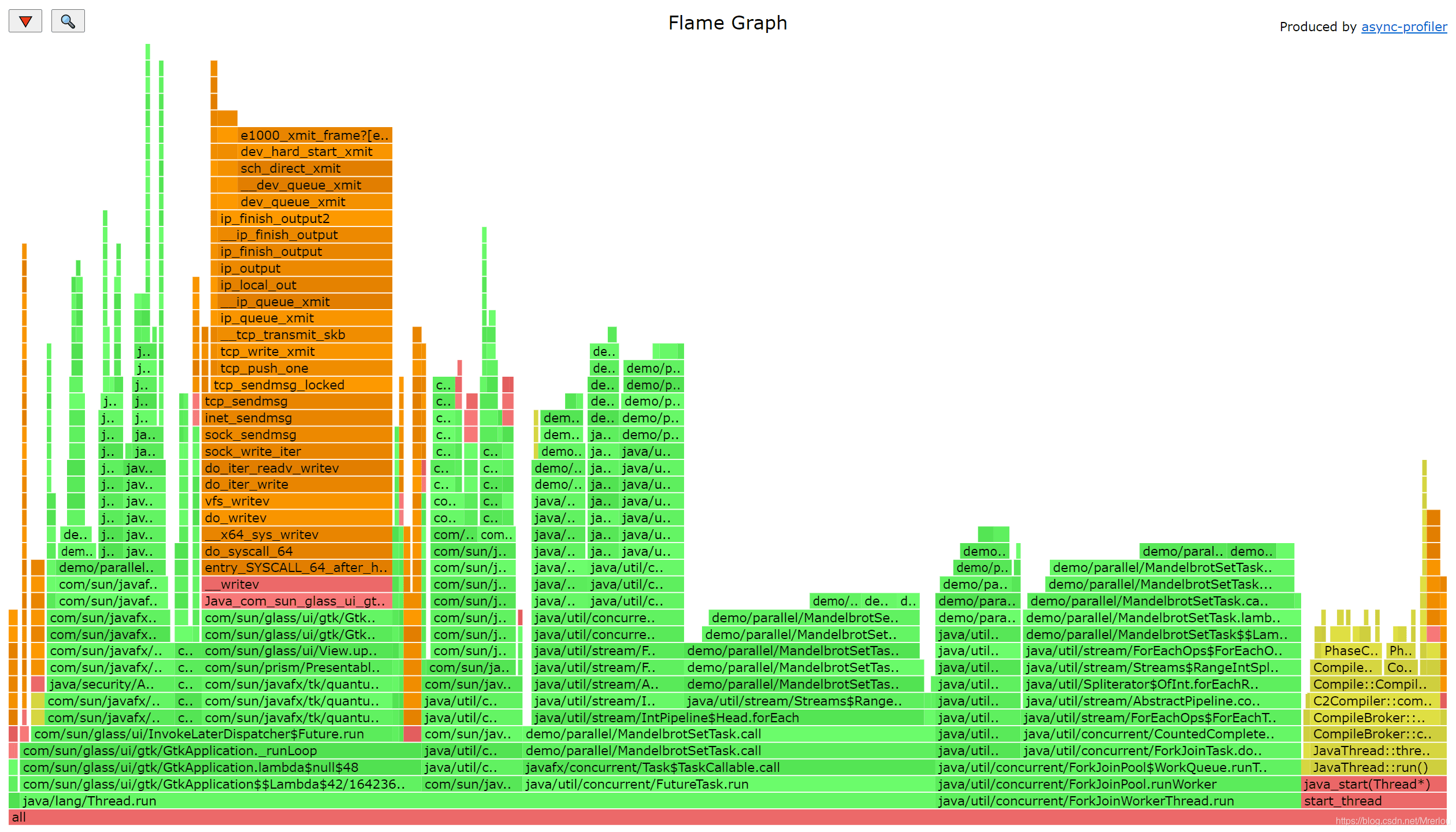

火焰图整个图形看起来就像一个跳动的火焰，这就是它名字的由来。火焰图有以下特征（这里以采样CPU 火焰图为例）：
每一列代表一个调用栈，每一个格子代表一个函数。
纵轴展示了栈的深度，按照调用关系从下到上排列。最顶上格子代表采样时，正在占用 CPU 的函数
横轴的意义是指：火焰图将采集的多个调用栈信息，并行关系。横轴格子的宽度代表其在采样中出现频率，所以一个格子的宽度越大，说明它是瓶颈原因的可能性就越大。
火焰图格子的颜色是随机的暖色调，方便区分各个调用信息。
其他的采样方式也可以使用火焰图， 比如内存
所以，火焰图就是看顶层的哪个函数占据的宽度最大。只要有”平顶”，就表示该函数可能存在性能问题，也是我们性能优化收益最大的地方。
Java生态常见的用于perf的工具有：allocation-instrumenter、YourKit Profiler、async-profiler、JProfiler、Arthas（基于 async-profiler ）。笔者推荐使用阿里巴巴出品的 Arthas 或 async-profiler，笔者喜欢使用 async-profiler 这个 perf 工具生成火焰图，主要原因是用法简单，足够满足日常排查性能问题了。
async-profiler 介绍
Async-profiler是一款没有 Safepoint bias problem 的低开销 Java 采集分析器，它的实现是基于HotSpot 特有的 API，通过这些特有的 API 收集堆栈跟踪和跟踪内存分配，因而其可以和 OpenJDK、Oracle JDK 和其他基于 HotSpot JVM 的 Java 应用在运行时协同工作。
Async-profiler 可以跟踪以下类型的事件：
CPU 周期；
硬件和软件性能计数器，如 cache misses, branch misses, page faults, context switches 等；
Java 堆中的分配；
锁尝试，包括 Java 对象监视器和可重入锁；
支持的平台
Linux / x64 / x86 / ARM / AArch64
macOS / x64
并且 IntelliJ IDEA Ultimate 2018.3 之后的版本也集成了 async-profiler。Github 项目链接地址：https://github.com/jvm-profiling-tools/async-profiler
主页上有已经编译好的包，找到对应的平台下载即可：
async-profiler 使用
下载好的文件解压后，有一个profiler.sh脚本，运行脚本即可对 Java 进程进行 CPU 分析。例如 Presto 的 Java 进程 id 为 8983。
$ jps
9234 Jps
8983 PrestoServer
$ ./profiler.sh start 8983
$ ./profiler.sh stop 8983
或者可以用-d指定剖析的时间（秒），我们将其重定向到一个文本文件里。
./profiler.sh -d 30 8983 > 8983.txt

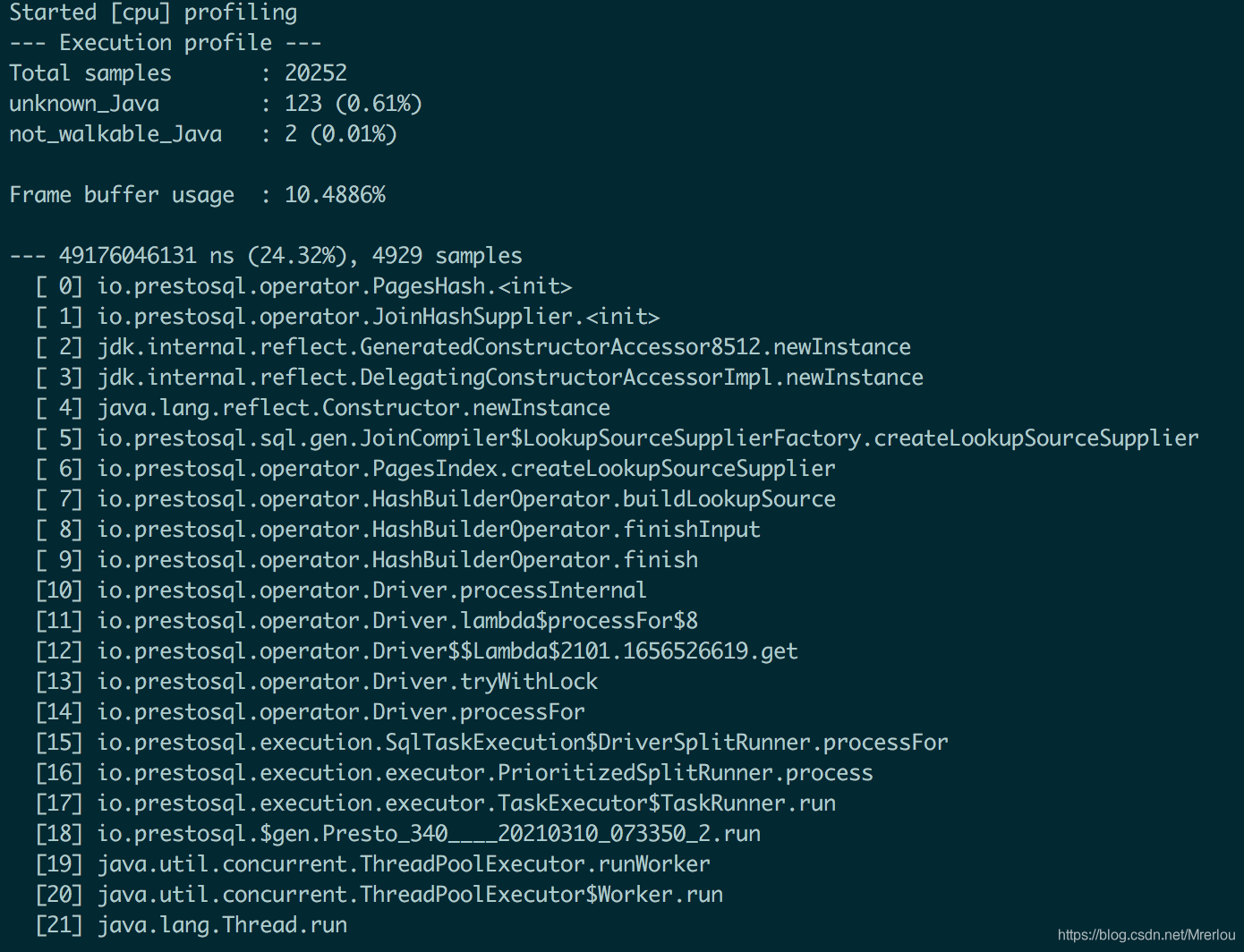

执行完成后会输出采集的信息，这些信息可以帮我看到详细的函数调用逻辑，这非常有用，因为假如你新接触一个新的 OLAP 引擎，想快速入门，比如想了解其读写流程及代码执行流程，通过这些采集信息就可以快速帮我们捋清楚执行流程，如下：
如果你想生成火焰图，只需要执行如下命令即可：
$ ./profiler.sh -d 30 -f /tmp/flamegraph.html 8983

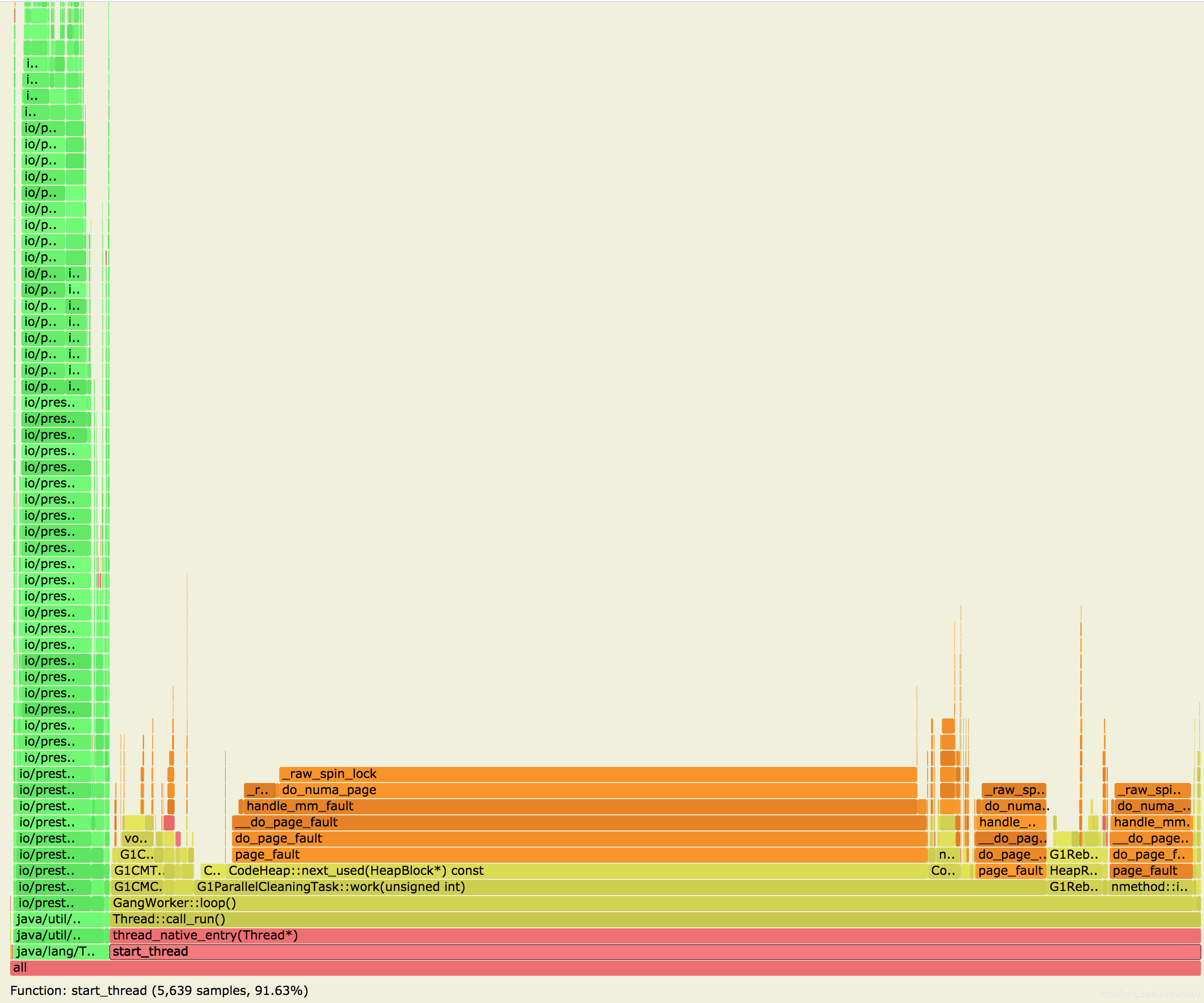

生成的svg火焰图如下图所示：
从上图我们可以看到大约 91.63% 的CPU用于GC，如果当前系统 CPU 使用率比较高，那就说明这些 CPU 没有在干正事，都耗费在 GC 里了，当前服务的主要瓶颈在 JVM 层，需要找下 JVM 瓶颈
event 参数介绍
event 可选参数使用如下命令查看，不同 CPU 支持的 event 是不一样的。
./profiler.sh list list 8983
输出结果：
[presto@localhost ~]$ ./profiler.sh list list 8983
Basic events:
cpu
alloc
lock
wall
itimer
Perf events:
page-faults
context-switches
cycles
instructions
cache-references
cache-misses
branches
branch-misses
bus-cycles
L1-dcache-load-misses
LLC-load-misses
dTLB-load-misses
mem:breakpoint
trace:tracepoint
event 默认为 cpu ，假如想查看内存分配，可以使用 alloc 查看，命令如下：
./profiler.sh -e alloc -d 30 -f /tmp/flamegraph.svg 8983

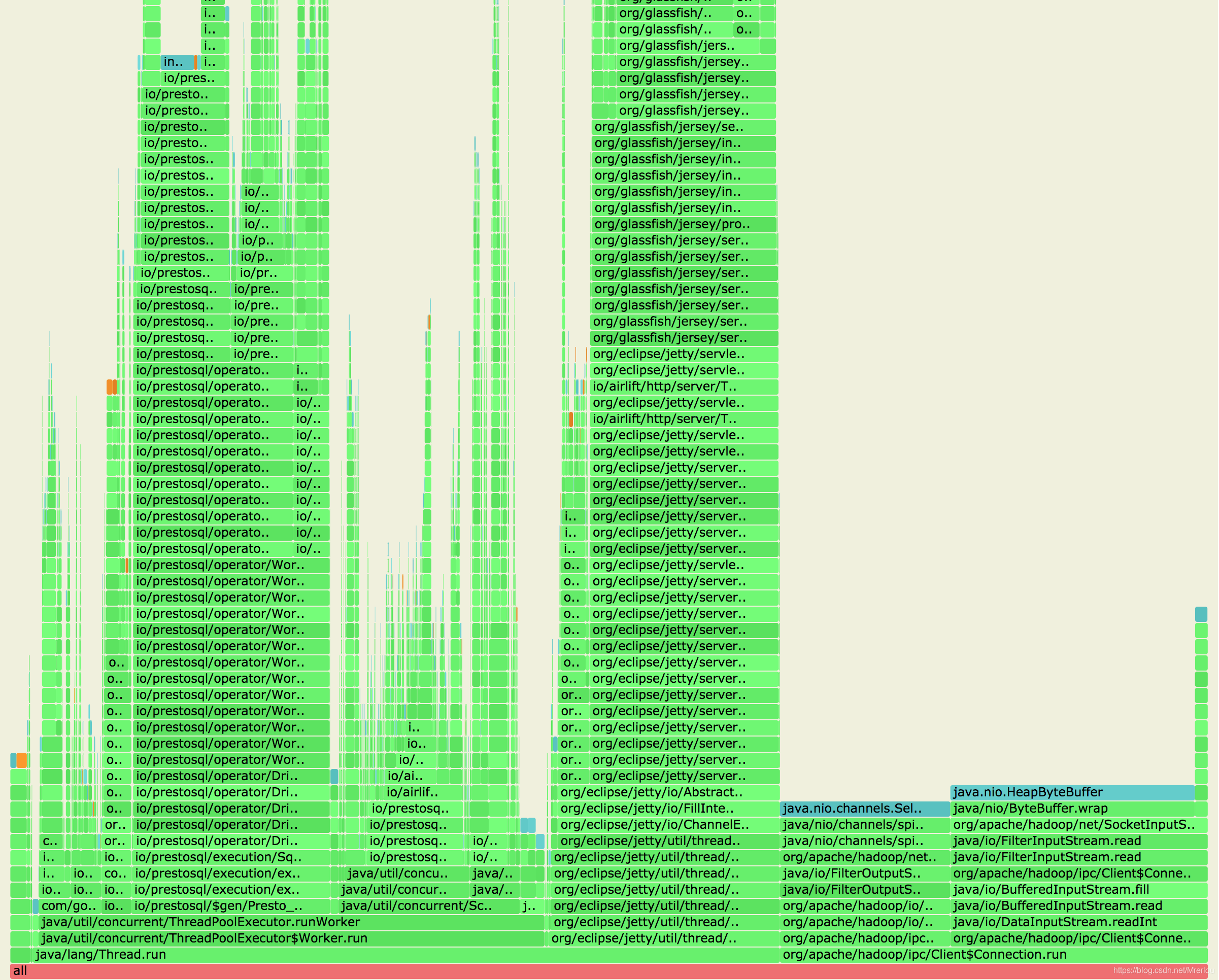

火焰图如下：
如上图所示，可以看到内存占用主要包括三大部分：Presto执行、数据交互及读取HDFS，知道这些信息后，我们就可以针对性的优化了。
使用过程中常见的问题
在使用 Async-profiler 过程中，我们有时候会遇到如下错误：
Could not start attach mechanism: No such file or directory
这是因为 Java 程序第一次执行 jmap 或 jstack 等 perf 命令后会在 /tmp 下创建 socket 文件，socket 文件路径为 /tmp/.java_pidXXX，但是操作系统默认 10 天会删除这个临时文件，之后再执行 perf 命令就不行了，解决方法是在 /usr/lib/tmpfiles.d/tmp.conf 中添加 x /tmp/.java* ，这样就不会删除这个 socket 文件了。
