Mask R-CNN演变之路

Outline

Frome RCNN to Mask R-CNN

R-CNN
Fast R-CNN
Faster R-CNN
FPN
FPN+RPN+Fast R-CNN
FPN+RPN+Fast R-CNN+Mask Prediction

Mask R-CNN

ROI Align
Bilnear interpolation
ROI Pooling -> ROI Align
Loss Function

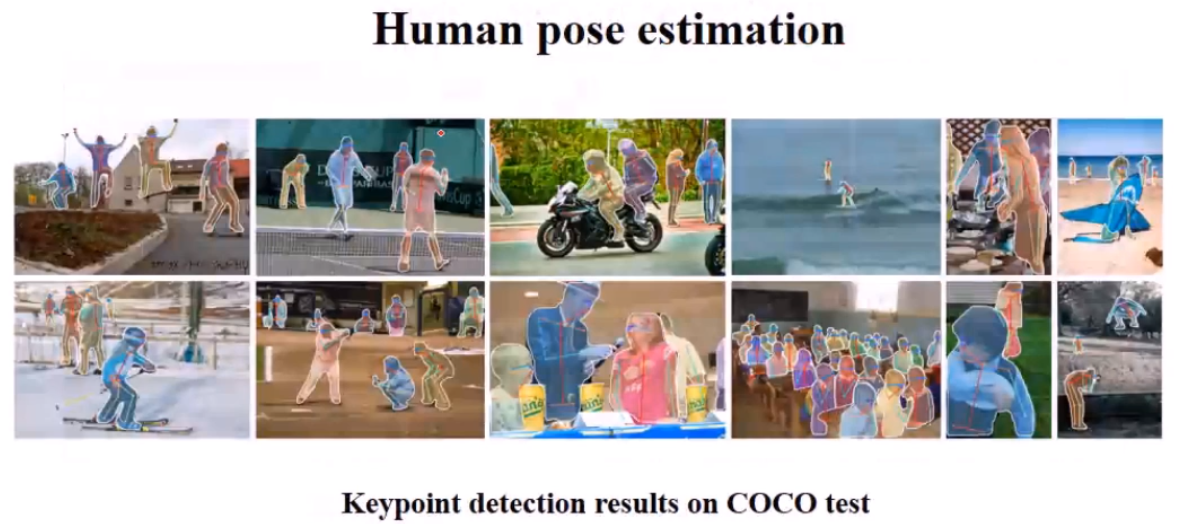

Application

一、Sliding Windows detector

RCNN

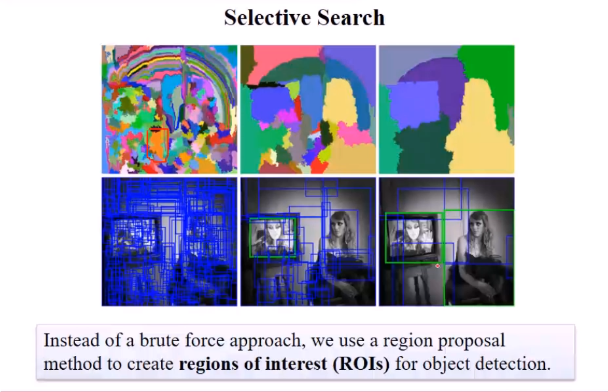

RCNN是来解决滑动窗检测这种暴力算法的方法，提出了Selective Search，将颜色，纹理等相似的特征信息放在一个边界框中，减少了很多框，提升了效率。

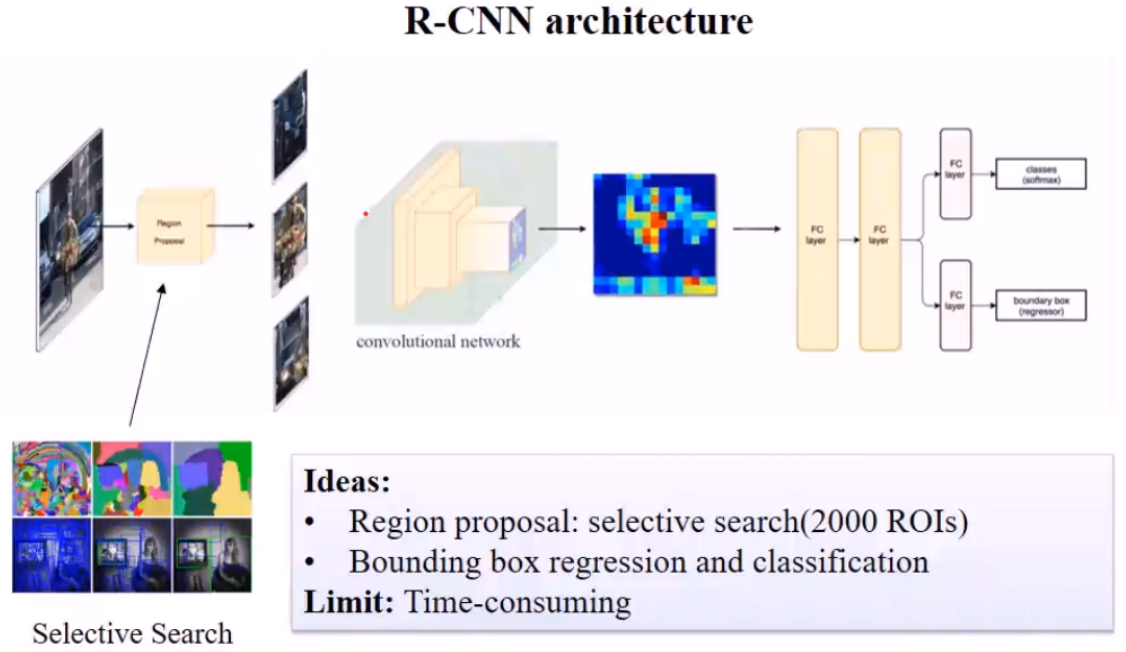

RCNN Architecture

在这里插入图片描述
大致过程：
首先输入一张图片，经过Selective Rearch 进行选择性搜索，选出感兴趣的区域，经过ROI的回归校正，resize成为固定的尺寸大小，在经过CNN，生成Feature Map，再经过两个全连接层后进行，分类和回归。

Bounding Box Regression：对偏移的边界框进行校正。

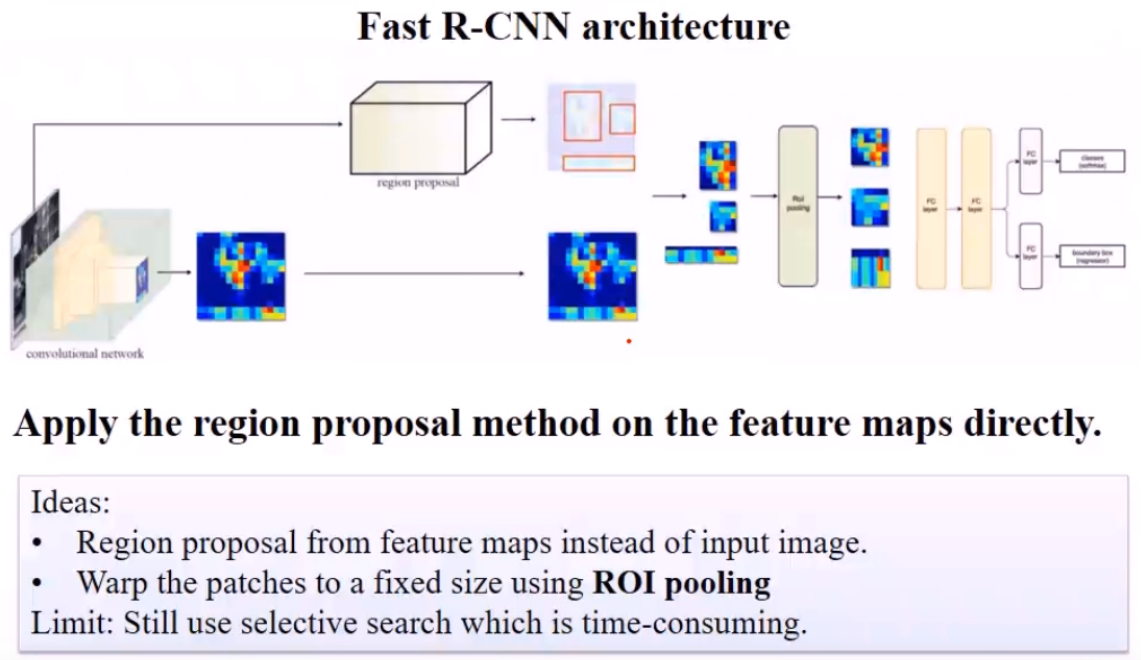

Fast R-CNN

Fast R-CNN
大致过程：
首先分别喂一张图片给CNN和Selective Rearch，经过CNN的处理，原图生成一个Feature Map，提取出图片的各种特征信息，经过Selective Search将图片中的类用BB框出来，，再根据这个ROI从Feature Map中切出来对应的特征区域，再经过ROI Pooling变成尺寸大小一样的区域输入到FC中，再经过两个全连接层后进行，分类和回归。

不难看出Fast RCNN与RCNN的区别就是：
Fast RCNN不是将ROI放入放入CNN中的，而是将一张图片喂给CNN中，从Feature Map中切出来对应的特征（语义）信息，这样做大大节省了时间。

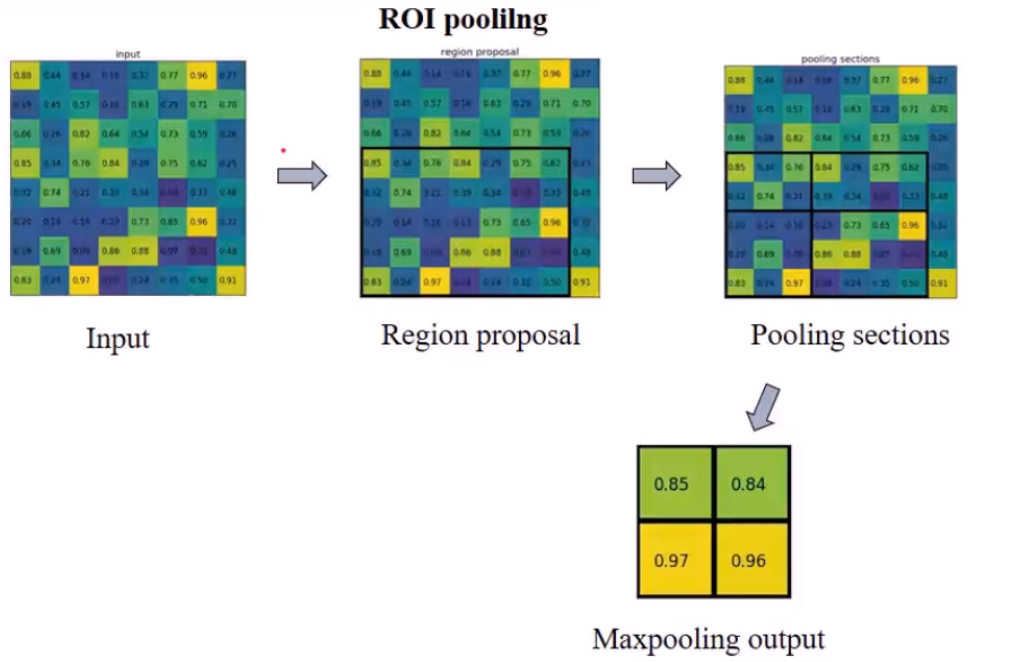

ROI Pooling

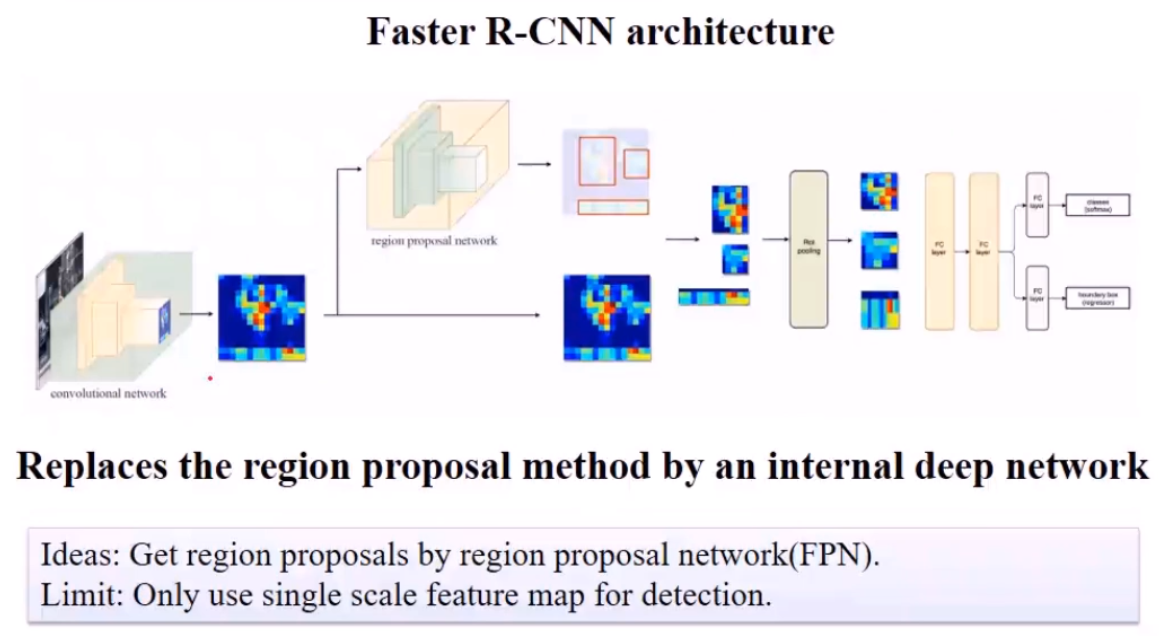

Faster R-CNN

因为Fast RCNN仍然用Selective Search来提取ROI，费时，所以，Faster RCNN选用一个网络来选取ROI。
用RPN（Region Proposal Network）取代Selective Search。

大致过程：
将一张图片送入CNN，然后得到Feature Map。将Feature Map送入RPN生成ROI，将ROI从Feature Map中切出来，但是切出来的大小大小不一样，经过ROI Pooling后调整为大小一样的Feature Map，再经过两个全连接层后进行，分类和回归。

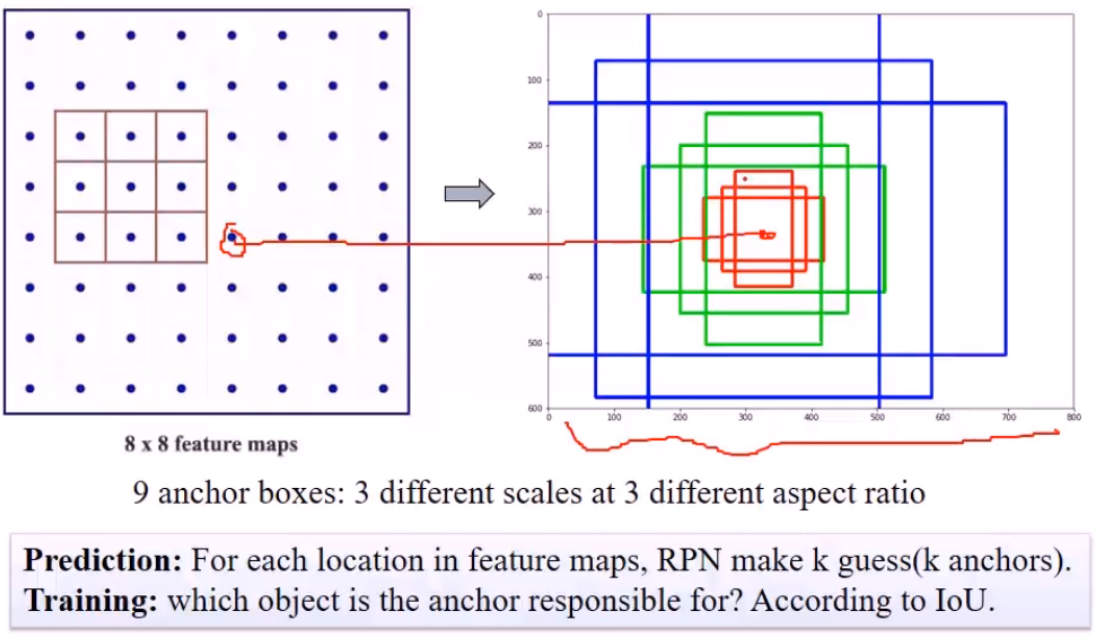

Faster RCNN每个点对应着9个anchor，就是做9次预测，9个边界框，选取最接近的一个最后的结果。
在这里插入图片描述
自己去拟合最match的BB

FPN（是一种思想）

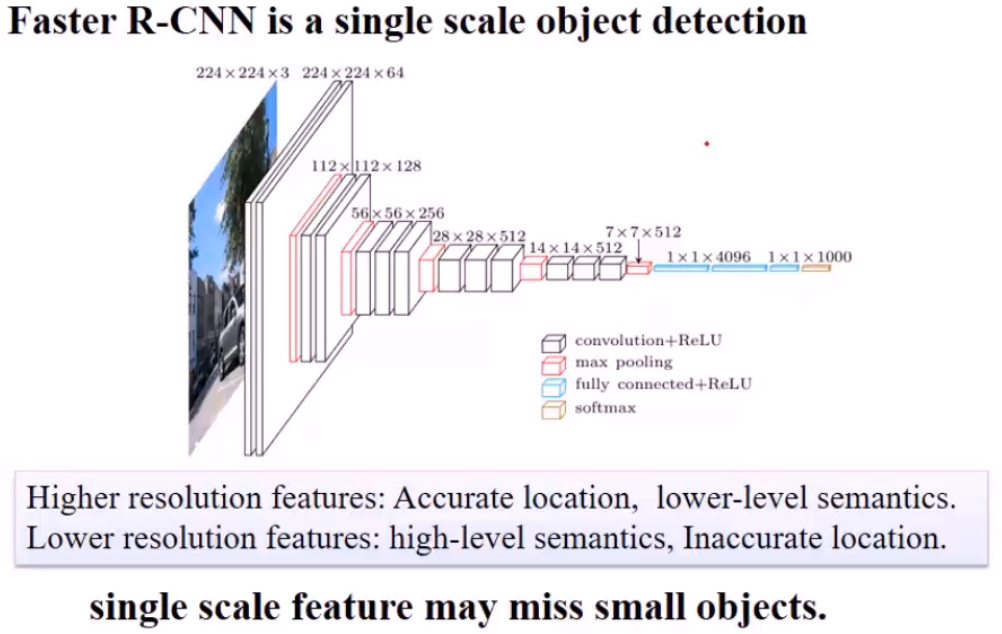

Faster RCNN是一个单一对象目标检测。
在这里插入图片描述
最常用VGG网络，将2242243的原图，用77512的Feature Map，会损失很多小物体的位置信息，大物体还行。没用到其他层的Feature Map。

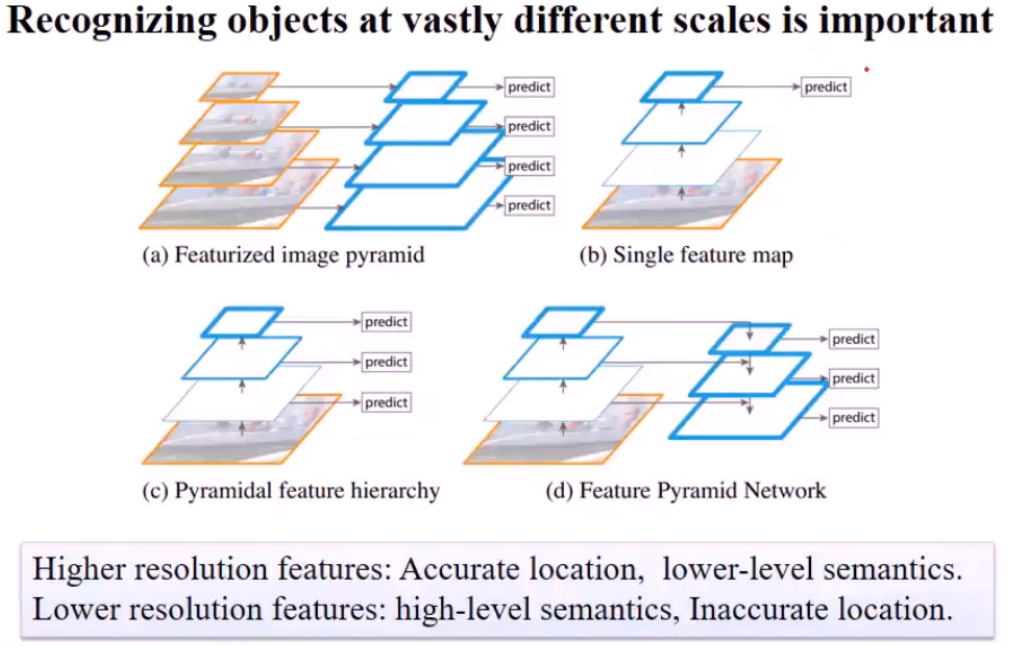

卷积层次越深，越抽象，分类效果越好，语义信息越强，但分辨率下降，不利于小物体，于是引入FPN，低层位置信息好，高层语义信息强。
在这里插入图片描述

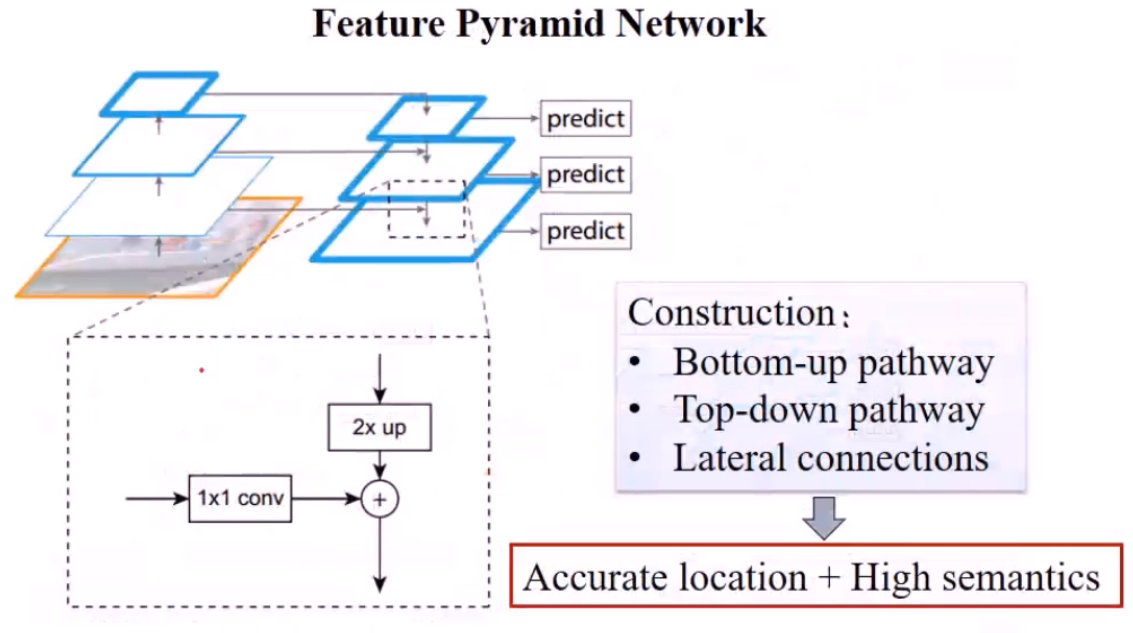

FPN（特征金字塔网络）

优点：低层的位置信息加高层的语义信息。
自底向上，自上而下的传递信息。
上采样包括：双线性差值（无参数，速度快）和反卷积（耗时）。

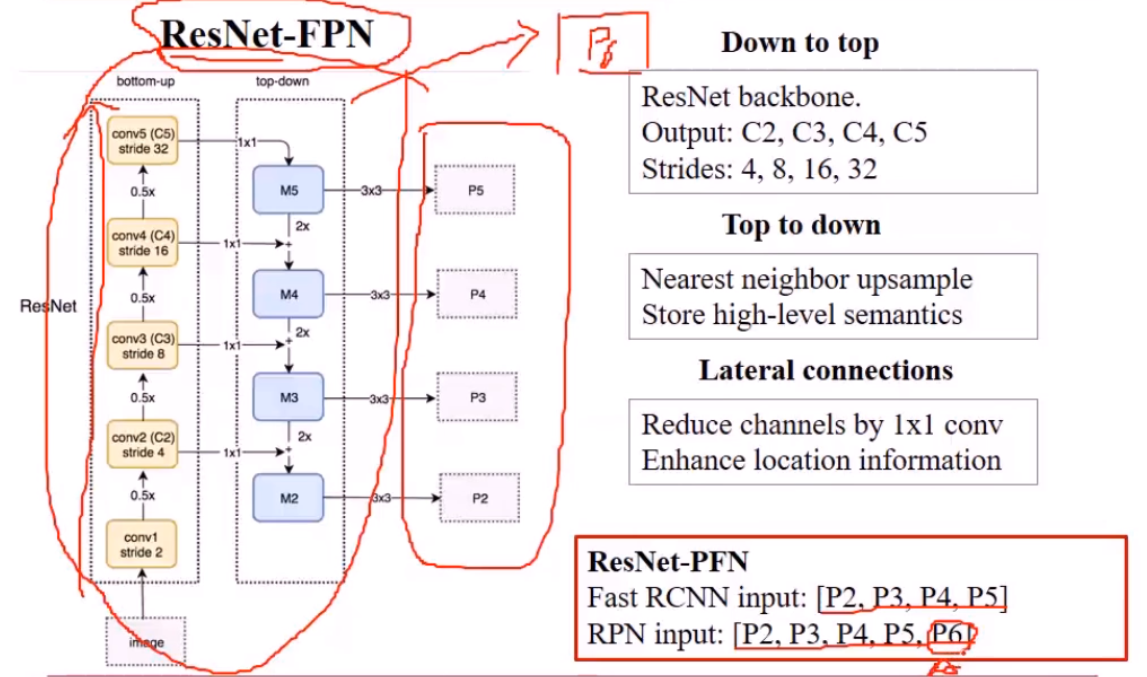

ResNet + FPN

在这里插入图片描述
11：用来减少通道数
33：由于横向链接和上采样可能会导致混叠效应，所以要经过一个3*3的卷积
FPN，多尺度特征融合

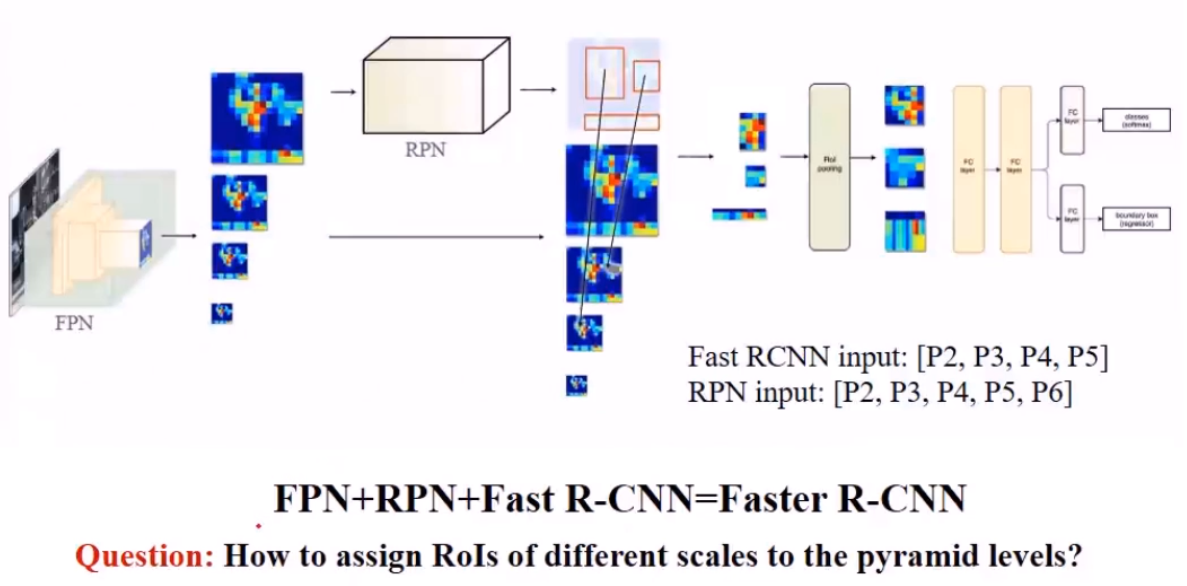

FPN + RPN + Fast RCNN

在这里插入图片描述
大致过程：
将原图输入特征金字塔网络，生成多尺度特征映射，传入RPN，生成ROI，再根据多尺度特征映射来切出对应的特征，然后经过ROI Pooling调整大小，再经过两个全连接层后进行分类和回归。
感受野：ROI上的点映射回原图所对应的区域
在这里插入图片描述

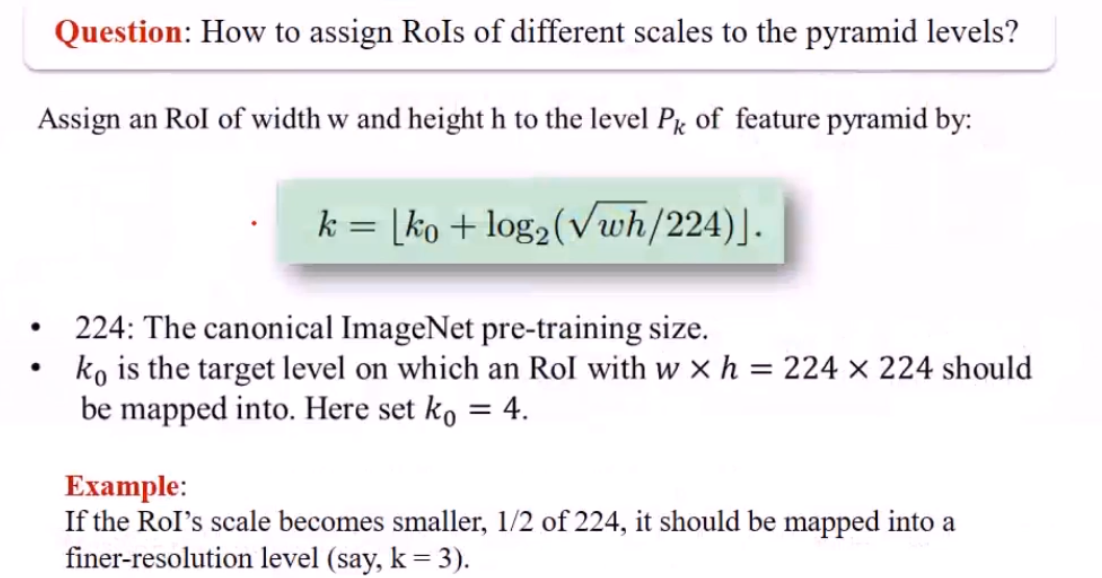

通过上述公式来决定我们拿到xywh后具体拿到那个scale特征图来切ROI

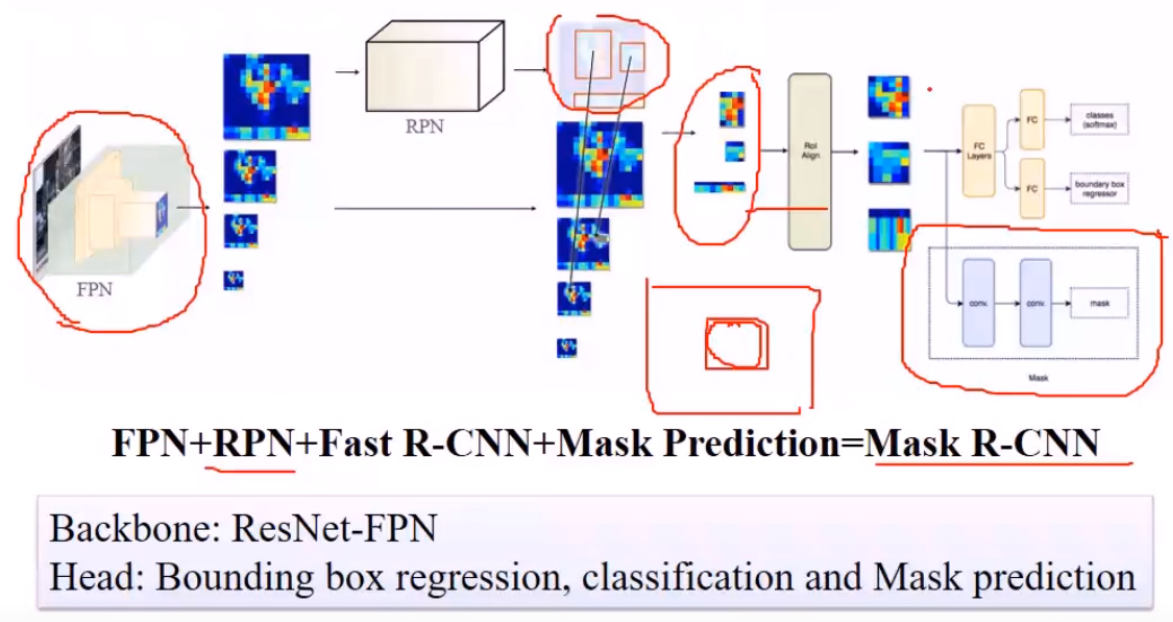

FPN + RPN + Faster - RCNN + Mask Prediction

在这里插入图片描述
Mask RCNN只是在Faster RCNN的基础上加入了掩膜预测，就是将resize后的Feature Map传入

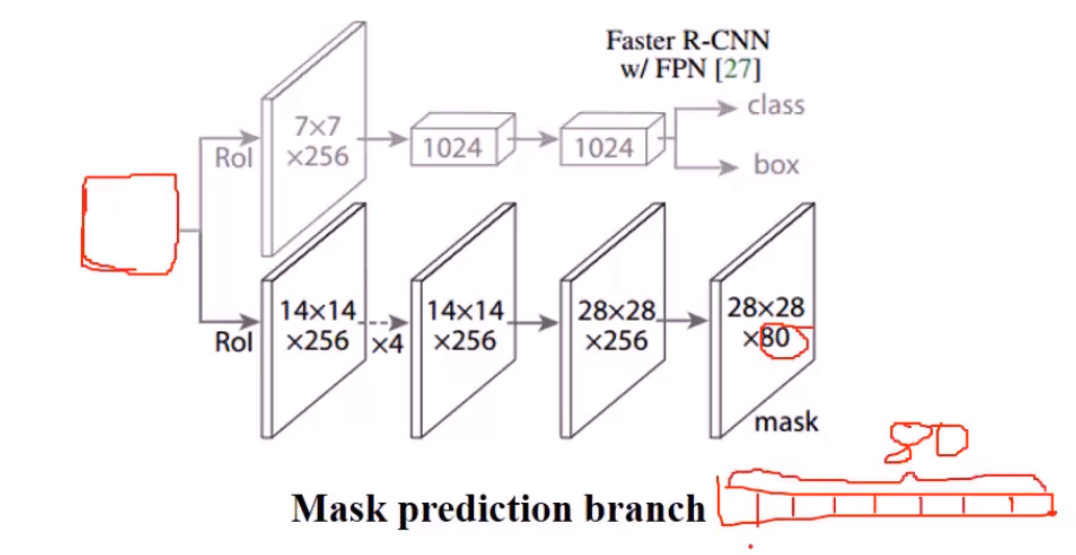

Mask Prediction branch：

他是对边界框进行预测，默认80个类

总结

FPN是融合多个阶段的特征图，FPN的结果是得到了多个scale的特征图
然后把FPN用于

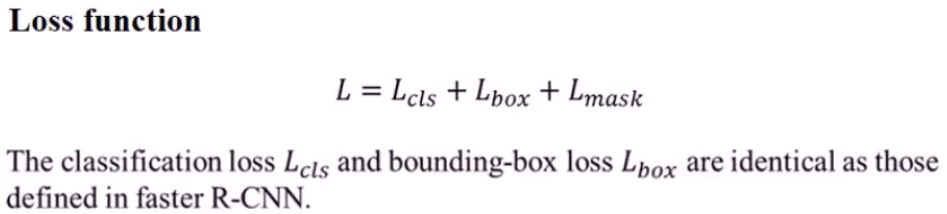

Loss Function

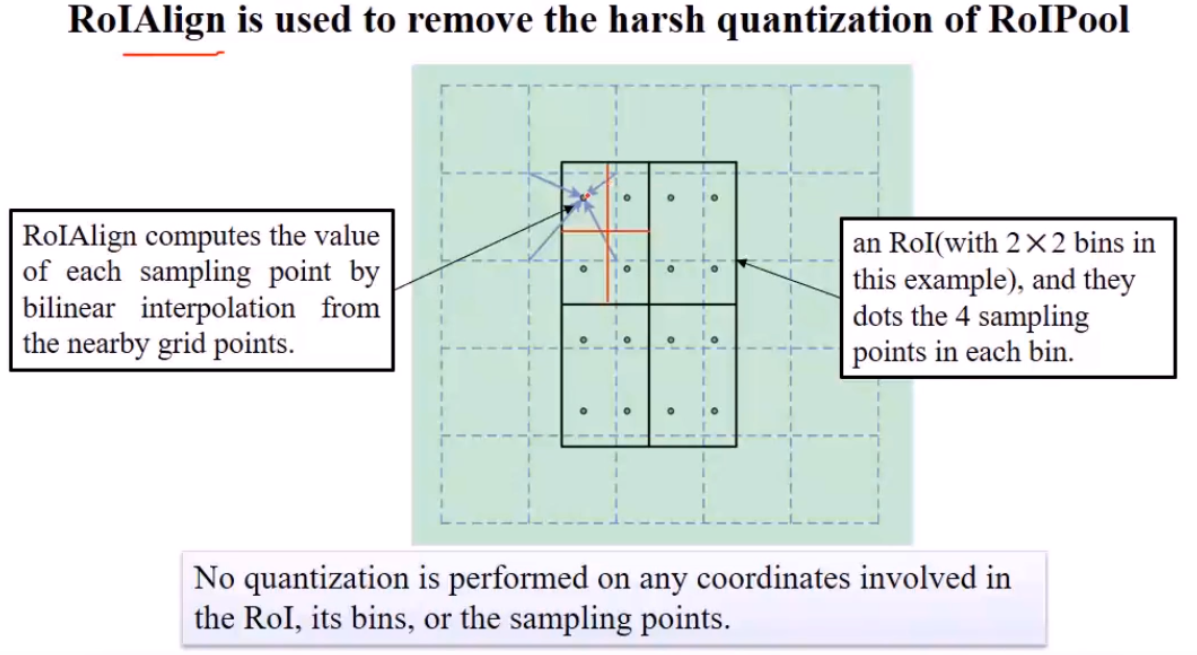

ROI Align

在这里插入图片描述
损失函数：

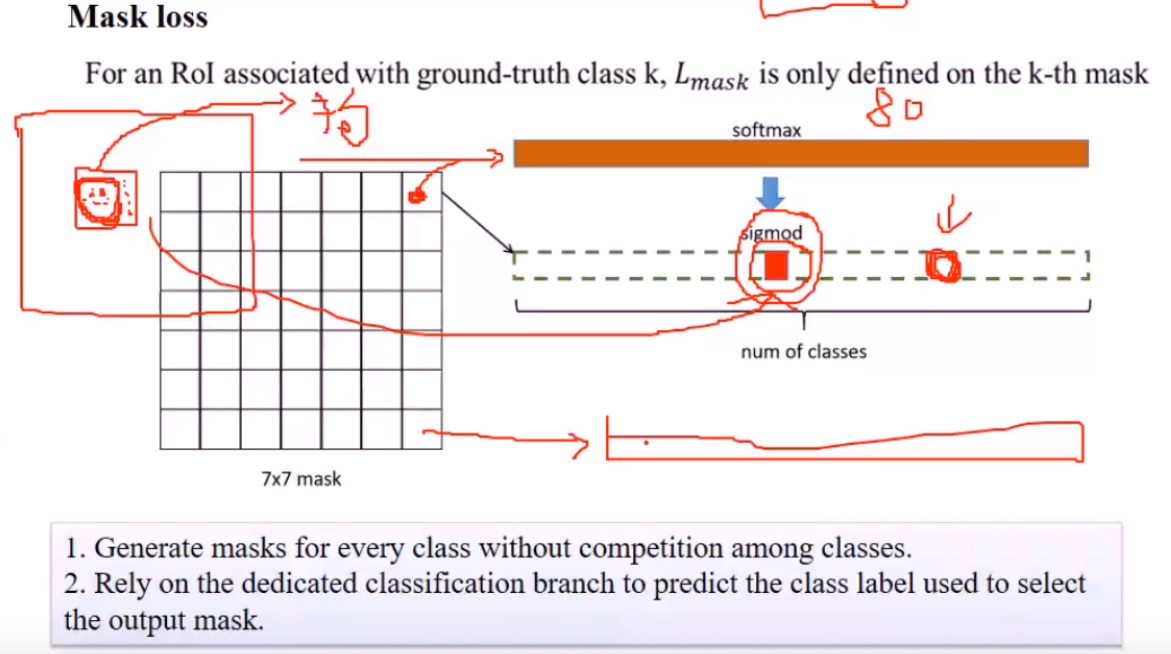

Mask Loss：用的是sigmoid，即预测某个点，它是那个类，就在80个类上的那个位置记1，并计算Loss，可以有效解决类间竞争问题，而softmax则会预测出一个类，另一个概率则会受影响，变小，此消彼长。

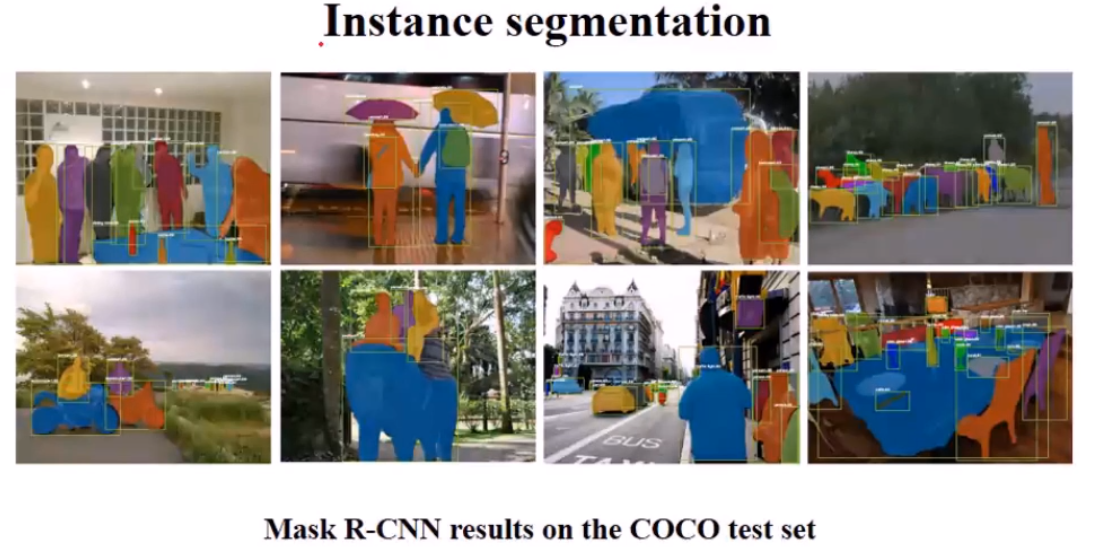

Mask RCNN既预测了类，也预测了Mask，性能大有提升。
在这里插入图片描述
