• 在射频电路中，很多时候既包含有源器件（MOS管、三极管），又包含了无源元件（RLC），还包含分布式元件（微带线、传输线等），一个个分析是很困难的，需要使用网络理论进行整体分析。
  • 重点关注：端口的电流电压和入射信号反射信号
  • 常用的矩阵：Z、Y、ABCD、S
  • 阻抗与导纳矩阵
  1. 阻抗矩阵可表示为V=ZI，导纳矩阵可表示为I=YV，Z、Y两矩阵互为逆矩阵
  2. Zij可通过阻抗矩阵表示为 Zij=Vi/Ij(除端口j以外其他端口均开路)
    Yij可通过导纳矩阵表示为 Yij=Ii/Vj(除端口j以外其他端口均短路)
  • ABCD矩阵（传输矩阵）
    对于两个及以上二端口网络级联并需要表示总电压和总电流时，需要用ABCD矩阵表示。
    对于二端口网络：


    而对于级联的二端口网络，N个级联端口的ABCD矩阵等于各个端口的ABCD矩阵相乘：

    常用的二端口网络的ABCD矩阵、常用的ABCD矩阵与其他矩阵的转换可查
  • 散射矩阵 S参数

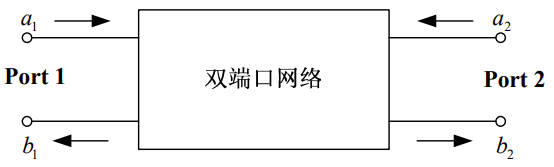

    ai和bi就是归一化后的入射波电压、电流和反射波电压、电流



    图中ai=0指从网络看进去没有来自i端口的信号，即i端口处接匹配阻抗。
    Q：为什么射频电路分析中多用S参数，而并非Y参数Z参数？
    A：因为Y参数、Z参数在计算时需要令端口短路（开路），在实际测量中无法实现；而S参数并不需要这种条件，比较简便。
