• 射频电路与低频模拟电路的区别
  1. 频率上：微波射频电路的信号频段位于30MHz-300GHz，而模拟电路仅为Hz数量级，所以模拟信号相比微波射频信号波长更长。
  2. 由于频率上的差别，导致射频信号波长相对于电路的物理尺寸可以比拟，所以许多在模拟电路中可以忽略的寄生效应则需要被考虑：
    （1）电路中杂散电容：指导线间、元件与地之间、元件之间存在的寄生电容。由于高频时电容的充放电时间不可被忽略，所以寄生电容不可被忽略
    （2）杂散电感：连接元件的导线或寄生电感。由于寄生电感随频率升高产生的磁场强度增大，所以寄生电感不可被忽略
    （3）趋肤效应：当信号频率升高，导体内部的电阻相对表面更大，电流只在导体的外表面薄层中流过，使交流电阻大于直流电阻
    （4）辐射：指信号泄露到空间中
    （5）信号延时
  3. 理论上：射频电路必须使用麦克斯韦提出的电磁场理论（麦克斯韦方程组），而模拟电路则主要基于KVL与KCL进行分析。

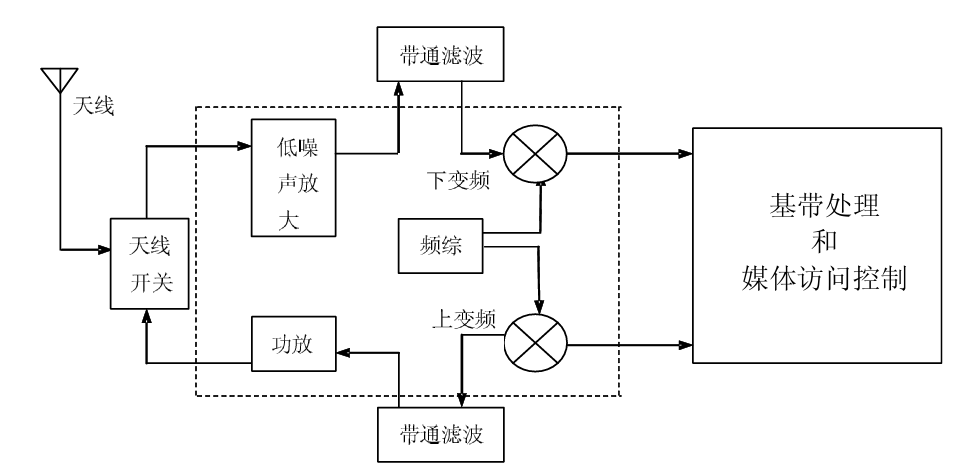

  • 射频前端系统图

    流程（以接收为例）：
    （1）通过天线接收空间中传输来的电磁波
    （2）通过低噪声放大器对接收的微弱信号进行放大
    （3）通过滤波器将其他无用频率的信号滤波掉
    （4）通过下变频器与本振信号进行混频，将信号由射频载波变换至中频或基带
    发射信号时与接收相反：上变频、功率放大、发射信号
