ENVI下利用等高（值）线矢量数据生成DEM

在日常的工作和学习中，我们经常会使用到DEM数据。DEM的获取方式有很多，比如：可以通过地形图、地面实测或立体像对提取等手段来获取。当然，如果我们有等高（值）线矢量数据，也可以利用ENVI提供的Convert Contours to DEM工具方便的生成DEM数据。

下面我们以某地等高（值）线矢量数据为例，来介绍在ENVI5.2下的操作过程。

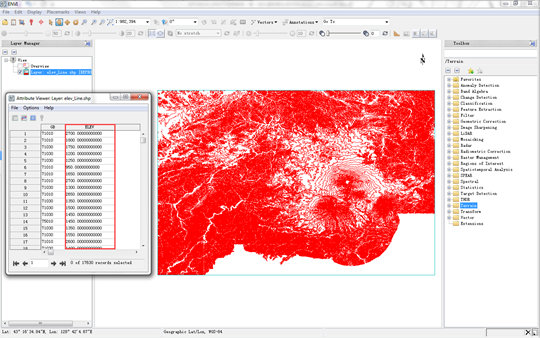

(1)启动ENVI5.2，打开等高（值）线矢量数据，右键选择View/Edit Attributes可以看到数据包含一个高程字段（图1红框所示）；

图1 打开的原始等高（值）线数据

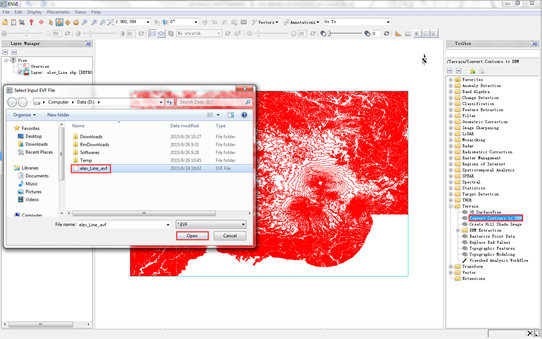

(2)在Toolbox中，选择Terrain > Convert Contours to DEM，打开Select Input EVF File文件选择对话框，选择.evf格式的等高（值）线矢量文件，点击Open（图2）；

注：要求输入等（值）高线矢量必须为ENVI矢量格式（.evf），且具有一个包含每条等高（值）线高程信息的字段；如果输入的等（值）高线矢量是其他格式（如.shp格式），可使用ENVI将其转换为.evf格式。

图2 选择等高（值）线矢量文件

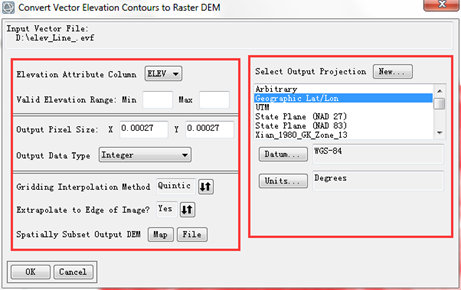

(3)在弹出的Convert Vector Elevation Contours to Raster DEM对话框中设置相关参数及投影信息，点击OK（图3）；

Elevation Attribute Column：选择高程值所在字段；

Valid Elevation Range：设置高程范围，如设置此项，ENVI在生成DEM的时候将忽略设置范围之外的等高（值）线；

Output Pixel Size：输出DEM像元大小；

Output Data Type：输出DEM数据类型；

Gridding Interpolation Method：选择插值方法，有Linear（线性）和Quintic（五次多项式）两种方法可选；

Extrapolate Edge of Image：是否对图像边缘进行外推；

Spatially Subset Output DEM：空间裁剪选项；

Select Output Projection：根据需要设置投影坐标信息。

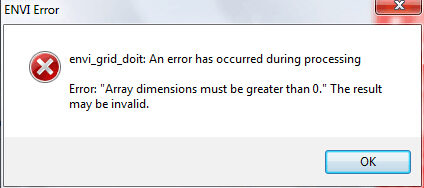

提示：注意投影坐标信息和DEM像元大小（Output Pixel Size）单位的关系，如果投影坐标信息选择Geographic Lat/Lon，那么Output Pixel Size单位为度。如出现以下错误提示，可能就是Output Pixel Size设置的不对。

图3 参数及投影设置对话框

(4)在弹出的DEM Output Parameters对话框中设置输出路径及文件名；如果上一步参数设置错误或需要修改，可单击Change Output Parameters按钮进行，设置完毕后单击OK；（图4）；

图4 输出参数设置对话框

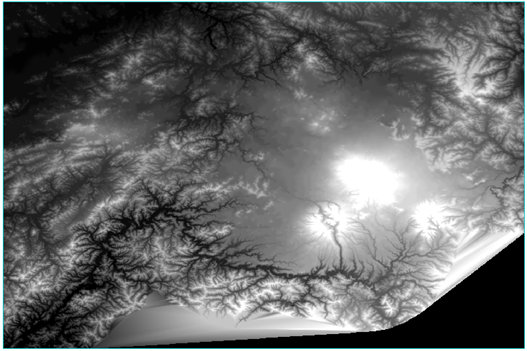

(5)生成的DEM如图5所示；

图5 生成的DEM数据

如出现部分地区插值不平滑或异常值现象，可以使用ENVI提供的DEM编辑工具（Terrain > DEM Extraction > Edit DEM Result）对生成的DEM进行后处理，具体操作方法可参见博文http://blog.sina.com.cn/s/blog_764b1e9d0102v5cq.html。
