掩膜文件的来龙去脉

掩膜英文名称是Mask ，定义为特定的图像对处理的图像进行遮挡，来控制图像处理区域，这个特定图像就是掩膜图像。遥感图像处理中掩膜的主要作用是：

   (1) 屏蔽作用。仅对屏蔽区作处理或统计。

   (2) 提取感兴趣区。用预先制作的感兴趣区掩模与待处理图像相乘,得到感兴趣区图像，感兴趣区内图像值保持不变，而区外图像值都为0。

   (3) 特殊形状图像的制作。跟提取感兴趣区原理一样，是另外一种形式的图像裁剪。

掩膜图像的特点有：

   (1) 0和1的图像

    (2) 掩膜图像的行列数与应用图像的行列数一致。

   构建掩膜图像的方法有很多，如根据矢量文件、图像灰度值范围、特殊值等方法。如下是在ENVI中构建和使用掩膜的几个工具：

文件选择对话框中Build Mask

   在ENVI中很多的处理工具中，在选择处理图像文件对话框中都有掩膜选项，如Compute Statistics、图像分类、图像融合等处理。如下是图像分类时候，选择分类图像文件的对话框，包括了掩膜文件选择、掩膜文件构建的功能。详细用法可参考：。

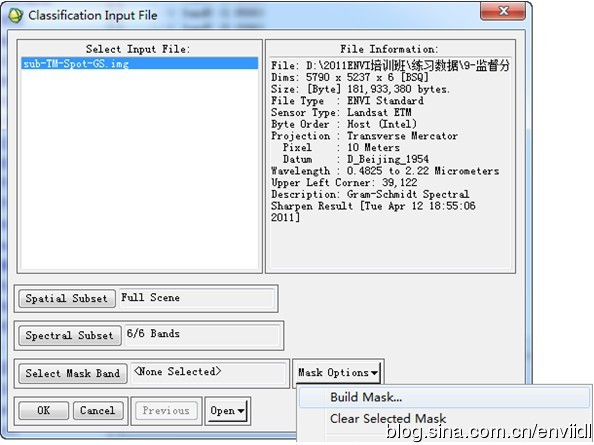

图1：图像分类文件选择对话框



Build Mask工具

   这是一个单独工具:

•    ENVI5 Classic或者ENVI4.8及之前版本：Basic Tool->Masking->Build Mask。
•    ENVI5：Toolbox/Raster Management/Masking/Build Mask

   如下图所示，Samples和Lines为掩膜图像的行列数，与需要应用掩膜的图像行列数保持一致。

(1) 选择Options菜单，可以通过很多种方式构建掩膜区域。这里选择根据灰度值范围构建掩膜（Import Data Range），这种方法常常用于不规则图像，让背景值不参与处理。

(2) 如图3所示，背景值为0的情况，这是最小值1，最大值为空（软件自动计算最大值）。

(3)  保存掩膜文件，如图

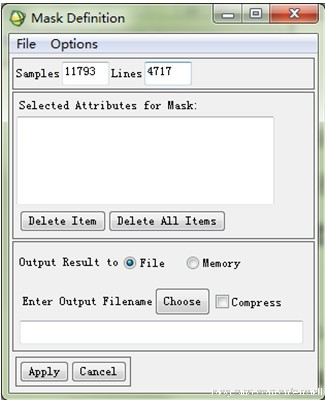

图2：Mask Definition面板

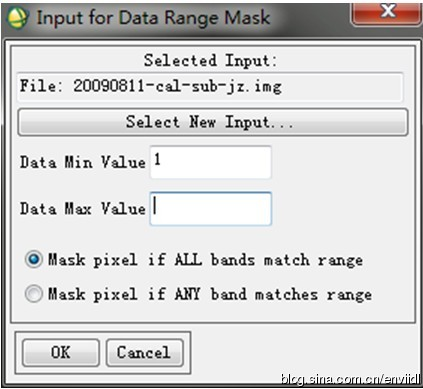

图3：像元值范围定义

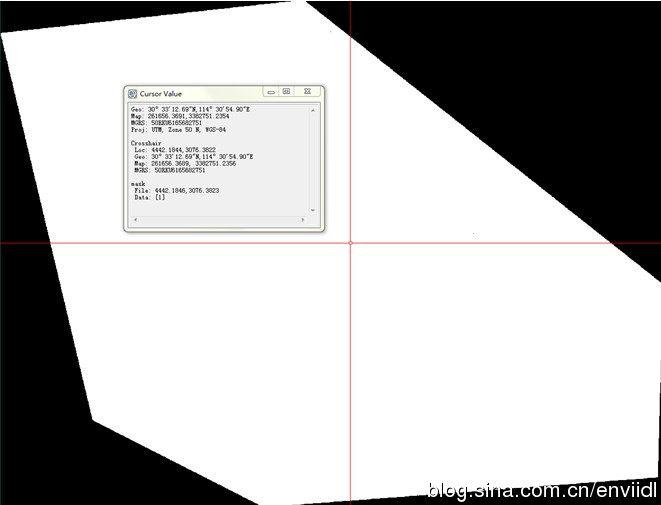

图4：掩膜文件

Band Math

    使用Band Math工具实际上只能根据像元值的范围生成0、1掩膜图像，如生成一个大于0的掩膜图像文件的表达式为 B1 gt 0。

    Band Math工具还有一个很实用的功能，就是把生成的掩膜文件0和1对换，表达式为：b1 eq 0 。

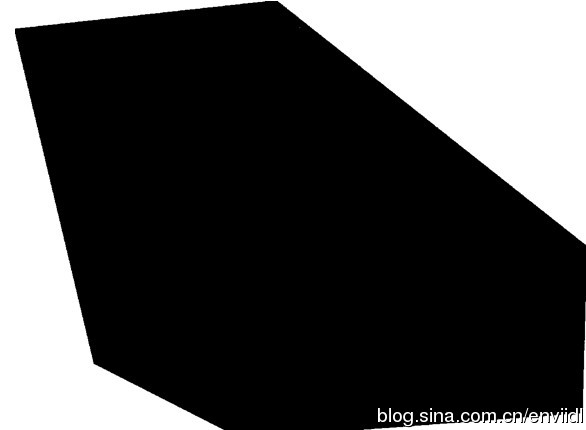

图5:0、1对换结果
