ENVI5.1下基于GLT方法的风云三号卫星影像几何校正

ENVI5.1版本直接支持HDF5格式的读取，可以直接处理风云三号气象卫星HDF5格式的影像处理，不需要使用扩展工具。下面以风云三号的VIRR数据为例介绍操作过程。

   第一步：打开数据文件

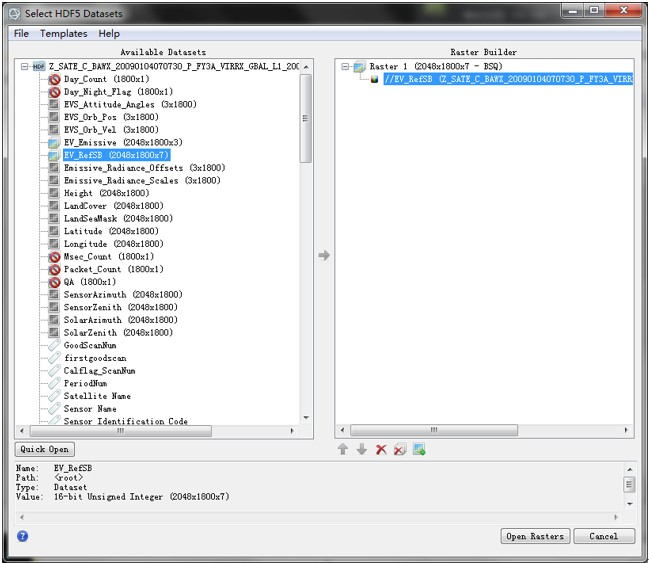

（1）File > Open，选择文件后缀是.he5的文件，进入Select HDF5 Datasets面板，如下图所示。

注：风云三号卫星影像是以HDF5格式储存，但是后缀名还是.hdf，因此手动改成.he5。

（2）文件中包含很多信息，选择图像数据EV_RefSB，点击中间的加载箭头，将所选数据加载到右边的列表中，单击右下角Open Rasters，打开图像。

（3）相同方法，同时将定位文件（Latitude和Longitude）打开。

注：同时打开的数据集会形成一个多波段的文件。



图1       Select HDF5 Datasets面板

第二步：生成GLT文件

（1）   在Toolbox中，选择/Geometric Correction/Build GLT。

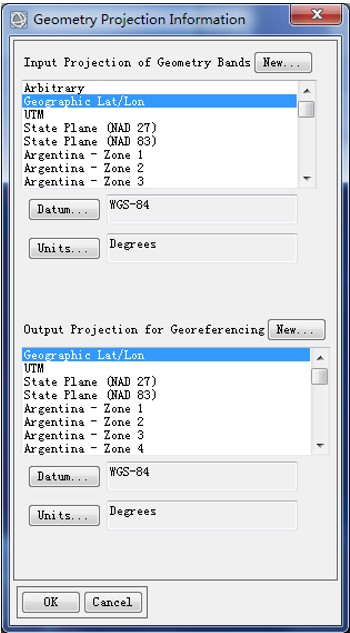

（2）   在弹出的对话框中，Input X  Geometry Band选择经度longitude信息文件， Input Y  Geometry选择纬度latitude信息文件。在接下来弹出的对话框中填写输出GLT文件的投影信息，这里选择Geographic Lat/Lon，WGS-84，如下图所示。

图2       填写GLT投影参数

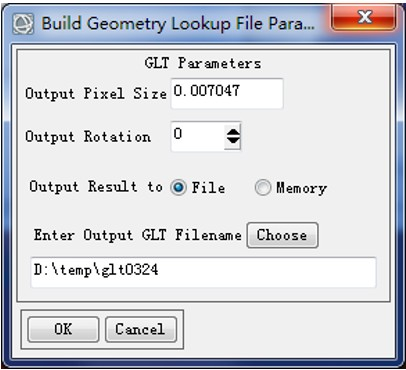

（3）   在Build Geometry Lookup File Parameters面板中，填写GLT输出参数，像元大小选择默认，旋转角度（Rotation）为0（正上方为北），选择保存路径和文件名输出。



图3       Build Geometry Lookup File Parameters面板

第三步：利用GLT文件几何校正影像

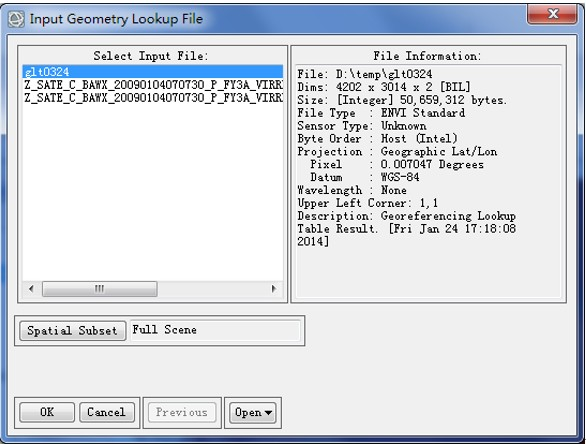

（1）    在Toolbox中，选择/Geometric Correction/Georeference from GLT，在弹出的Input Geometry Lookup File对话框中选择GLT文件，在Input Data File对话框中选择待校正文件。

注：由于从HDF5数据集中打开的文件名称都一样，可通过左边的File Information来判断选择的文件。



  图4       利用GLT文件几何校正时数据输入

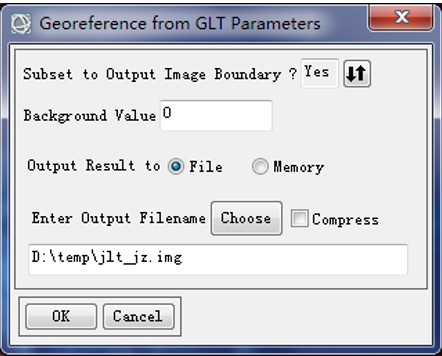

（2）    选择输出路径和文件名，如下图所示。



图5      校正文件输出

 第四步：浏览结果

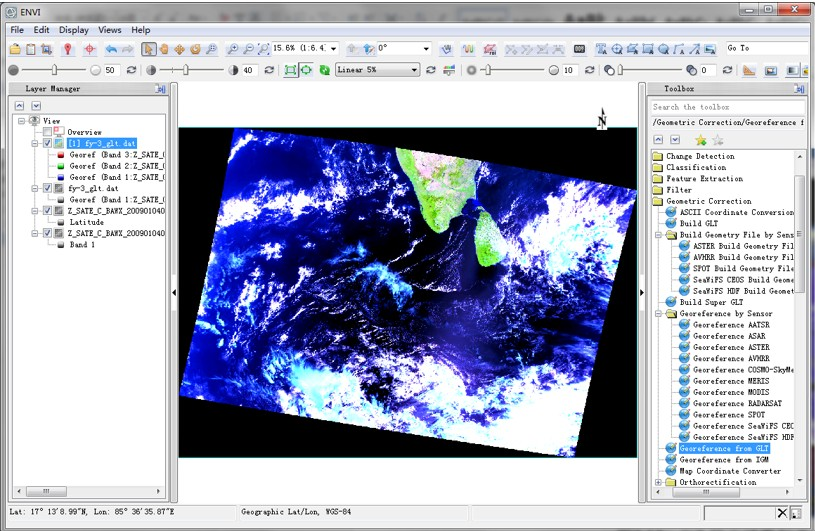

   如下图为几何校正结果。

图6       几何校正结果

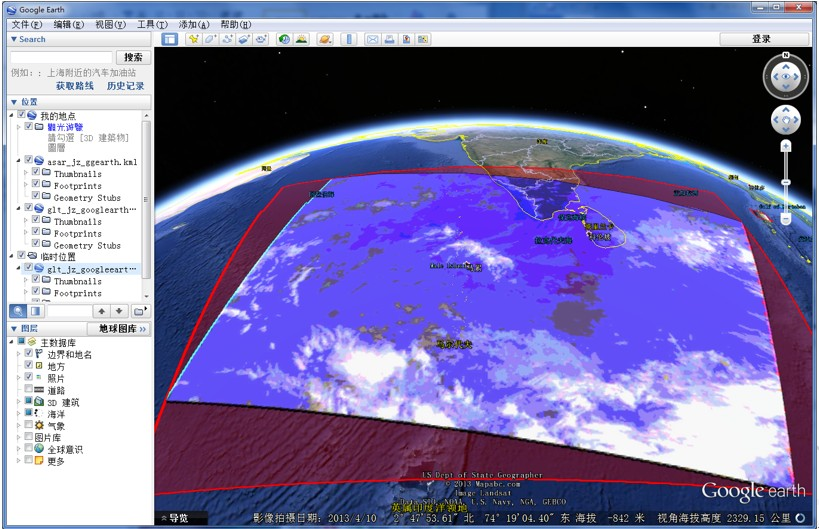

利用ENVI下的Google Earth Bridge功能，将校正结果在Google Earth下叠加显示，可以看到校正结果和Google Earth完全重合。如下图所示。



 图7 GLT校正结果与Google Earth叠加显示
