ENVI中波谱响应函数的制作

任何传感器在设计时都会给出严格的波段响应函数。如下为环境一号卫星HJ-1B-CCD1的波谱响应函数数字表达的一部分，第一列表示波长，后面四列分别表示4个波段对应波长的波谱响应值。国产卫星的波谱响应函数可下载：http://www.cresda.com/CN/Downloads/dbcs/index.shtml

706       5.91E-03    0.00E+00        8.90E-02    0.00E+00

707       5.91E-03      0.00E+00        7.85E-02    0.00E+00

708       5.94E-03      0.00E+00   6.80E-02    0.00E+00

709       5.94E-03    0.00E+00        5.75E-02    0.00E+00

在ENVI中，使用波谱曲线来描述波谱响应函数，也就是以波长作为x轴，波谱响应值作为y轴，存储格式为ENVI波谱库文件(.sli)。下面介绍ENVI中的波谱响应函数的制作。

（1）          在主界面中，选择Display→New Plot Window。

（2）          在ENVI Plot 面板中，选择Import→ASCII，选择“681_HJ1BCCD1.txt”。

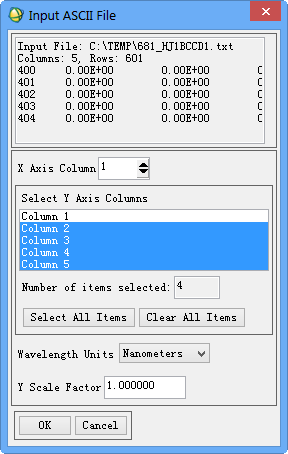

（3）          在Input ASCII File面板中，如图1所示，将第一列作为X轴，选择后面4列作为Y轴，Wavelength Units：Nanometers，单击OK按钮。



图1  导入ASCII文件

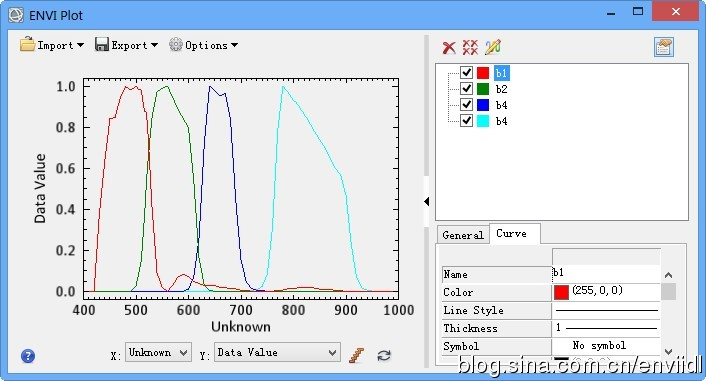

（4）          如图2所示，生成了4条曲线。展开右边对话框，更改每一条曲线的名称Name：b1,b2,b3,b4，便于区分。



图2  波谱响应函数的曲线表达

（5）          在ENVI Plot 面板中，选择Export→Spectral Library，将波谱曲线保存为波谱库文件。

得到的波谱响应函数就可以直接在FLAASH中使用，执行HJ-1B-CCD1图像的大气校正。
