ENVI5.2的散点图工具

ENVI5.2下的散点图工具（2D Scatter Plot）有很大改进，加入了很多交互性功能。支持从不同栅格数据选择波段、进行密度分割、输入/输出ROI、创建光谱曲线、计算平均光谱、类别统计、输出曲线为通用格式等。"dancing layers"功能可以高亮显示与图像窗口鼠标所在位置相关的像元。

图1：散点图绘制工具

   XY坐标的波段设置以滑动条块的方式提供，分别拖动到一个波段上即可显示该波段组合下的散点图。

图2：不同波段的2维散点图

      在一个散点图上，利用鼠标左键，在散点图上选择区域，选中的区域在图像上作为一个类别相应的显示出来，在散点图上点击右键，有一些对该类别进行操作的快捷菜单。可以新建类别、绘制平均光谱曲线、将类别输出成ROI、删除类别等。

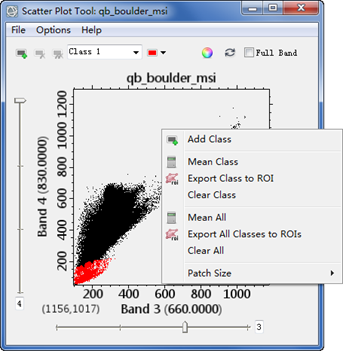

图3：右键快捷方式提供一些关于类别的操作工具

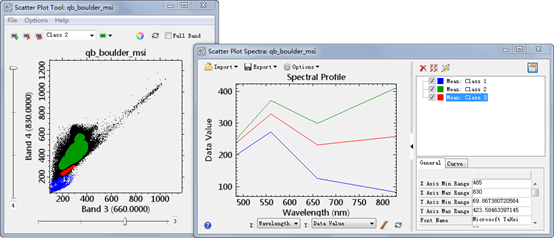

图4：绘制几个类别的平均光谱曲线

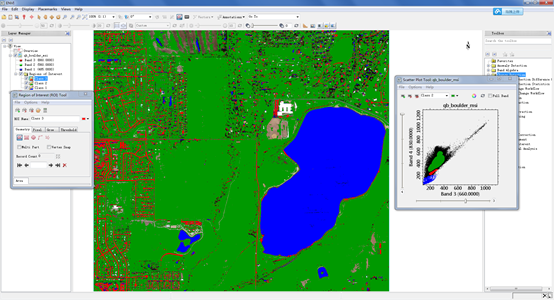

图5： 将散点图上选中的类别转成ROI

     可以在同一区域的不同栅格数据上选择波段绘制散点图，通过File->Select New Band->X-Axis或Y-Axis改变X轴或Y轴的数据。

图6：选择另一景数据作为Y轴，XY坐标是两个数据的某波段绘制的散点图
