ENVI扩展工具：栅格与矢量互转工具

ENVI 提供了分类结果转为矢量的Task（ENVIClassificationToShapefileTask），但是没有在 ENVI 工具箱中提供单独工具，ENVI 5.3中依然使用的旧版转矢量工具，即

• /Classification/Post Classification/Classification to Vector

同时，ENVI 也没有提供矢量转栅格的工具。

综上考虑，推出栅格与矢量互转工具。

---

安装方法

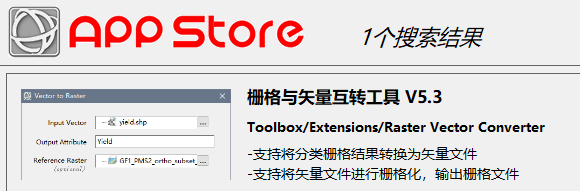

方法1：使用 ENVI App Store 进行 ENVI 扩展工具的安装与管理。

App Store 下载地址：envi.geoscene.cn/appstore

方法2：手动下载 https://envi.geoscene.cn/appstore/rasrcrnter

下载 zip 压缩包并解压，将得到的 extensions 和 custom_code 文件夹拷贝到如下 ENVI 安装路径，覆盖同名文件夹即可：

• ENVI 5.3 - C:\Program Files\Exelis\ENVI53\

• ENVI 5.4 及以上 - C:\Program Files\Harris\ENVI5x\

重启 ENVI 即可使用。

---

工具功能

此工具包含两个功能：

• 栅格转矢量：/Extensions/Raster Vector Converter/Raster to Vector
• 矢量转栅格：/Extensions/Raster Vector Converter/Vector to Raster

栅格转矢量

注：此工具仅支持将 分类结果 转换为矢量文件。

1) 启动/Extensions/Raster Vector Converter/Raster to Vector；

2) 在弹出的对话框（File Selection）中选择分类结果栅格文件，单击OK；

3) 在弹出的对话框（Class Selection）中选择需要输出为shapefile的类别，单击OK；

4) 在弹出的对话框（Classification To Shapefile）中设置如下参数：

• Export Area Attribute：是否输出面积属性，默认为Yes
• Export Class Color Attribute：是否输出类别颜色属性，默认为Yes
• Export Classes：上一步骤中已经选择，此步骤不需要改动，因为改动无效
• Output Vector：设置输出矢量路径

5) 单击OK，即可得到矢量转换结果。

矢量转栅格

注：此工具参数较多，请仔细看说明。

1) 启动/Extensions/Raster Vector Converter/Vector to Raster；

2) 在弹出的对话框（File Selection）中选择矢量文件，单击OK；

3) 在弹出的对话框（Attribute Selection）中，选择进行栅格化的基准属性，单击OK；

4) 在弹出的对话框（Vector to Raster）中设置如下参数：

• Input Vector：输入矢量。已经在步骤2中选择；
• Output Attribute：栅格化基准属性。已经在步骤3中选择；
• Reference Raster：参考栅格。以此栅格文件的坐标系和分辨率为基准进行栅格化；
• Coordinate System：输出坐标系。当Reference Raster没有设置时，须通过此参数设置输出坐标系，支持从栅格文件、当前视图、手动等方式选择输出坐标系；
• Output Pixel Size：输出分辨率。当设置Reference Raster时，此参数可空缺，也可手动输入需要的输出分辨率，格式为 30,30 ；当没有设置Reference Raster时，此参数必填。
• Output Raster Type：输出栅格结果类型。包含两种类型：Classification 和 Normal。当选择的Output Attribute为整型或双精度时，可选择Normal类型，这样栅格化的结果DN值为Output Attribute属性的值；当选择Classification类型时，栅格化结果为分类结果，类别名为Output Attribute属性的值。
• Output Raster：设置输出栅格路径。

5) 单击OK，即可得到栅格转换结果。

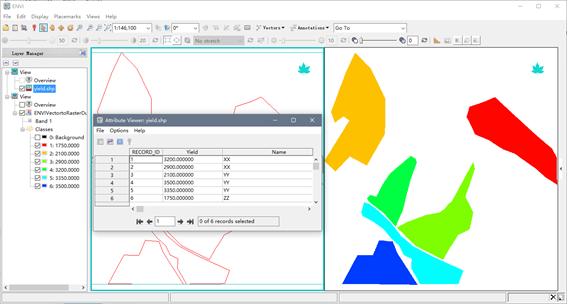

下面左图为矢量和属性，右图为栅格结果
