ENVI扩展工具：分区统计工具

更新记录

2024-01-11  更新：优化工具稳定性，修改为 Task 开发方式，6.0 及以上版本适配中文

2015-12-24  修复BUG一枚，当矢量属性与统计结果名称有冲突时报错的问题，错误信息如下：

功能介绍

此工具与ArcGIS中的分区统计（Zonal Statistics as Table）功能类似，可以利用 Shapefile 对栅格图像进行分区统计，可以选择分区字段（如按省、市、县等不同级别）进行统计。目前，本工具可以统计如下信息：

• 像元个数（COUNT）
• 面积（AREA km2）
• 最小值（MIN）
• 最大值（MAX）
• 均值（MEAN）
• 标准差（STDDEV）

安装方法

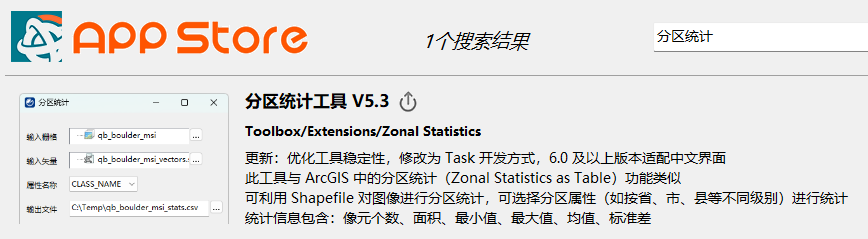

方法1：使用 ENVI App Store 进行 ENVI 扩展工具的安装与管理。

App Store 下载地址：envi.geoscene.cn/appstore



方法2：手动下载 https://envi.geoscene.cn/appstore/zonasaiics

下载 zip 压缩包并解压，将得到的 extensions 和 custom_code 文件夹拷贝到如下 ENVI 安装路径，覆盖同名文件夹即可：

• ENVI 5.3：C:\Program Files\Exelis\ENVI53\

• ENVI 5.4~5.7：C:\Program Files\Harris\ENVI5x\

• ENVI 6.0~：C:\Program Files\NV5\ENVI6x\

重启 ENVI 即可使用。

操作步骤

1) 在ENVI中，将分区统计所用到的栅格和矢量数据打开。如下图所示，我们将统计北京市各个区的NDVI信息。

图：分区统计所用到的栅格和矢量

2) 在 Toolbox 中，双击打开/Extensions/Zonal Statistics；

3) 在弹出的 Data Selection（Select the Input Raster）面板中选择输入栅格图像，可进行波段裁剪；单击 OK 按钮。

4) 在弹出的 Data Selection（Select the Input Vector）面板中选择输入矢量文件，单击 OK 按钮。

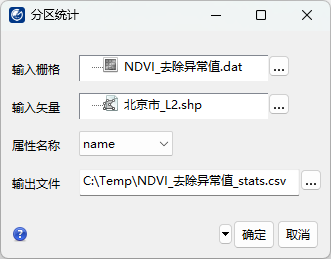

5) 在弹出的 Zonal Statistics  面板中，选择属性名称（Attribute Name），并设置输出路径。点击 OK 按钮。

注：输出统计结果文件为 csv 格式。在统计完成后会自动在Excel中打开。


图：分区统计参数面板

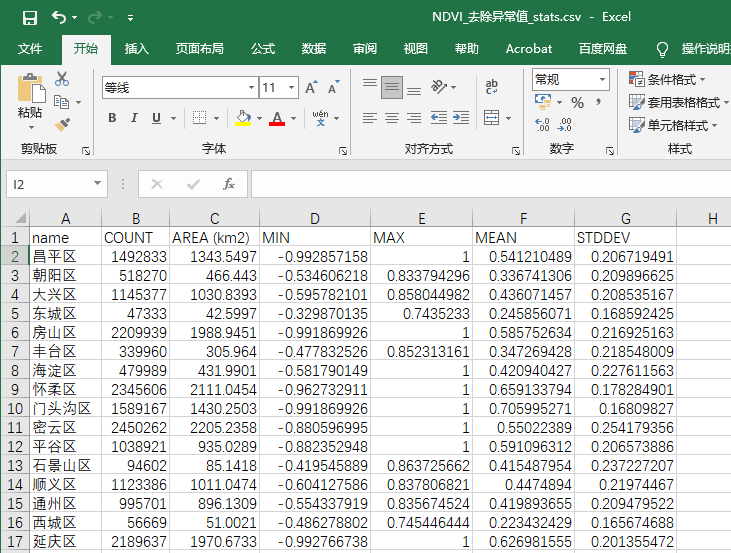

6) 统计结果如下图所示，从结果中可以看到，NDVI均值较高的区均分布在郊区，如怀柔、延庆、门头沟等区县。


图：统计结果
