MacOS 开发51单片机【非虚拟机】

MacOS 开发51单片机【非虚拟机】

准备工作

---

一、安装brew

因为在Mac上是用 brew 来安装sdcc的， 所以我们首先自己装上homebrew,不然等下安装sdcc的命令是错误的。brew 是Mac的包管理管理工具，就和 redhat 的 yum 和 Ubuntu 的 apt-get 一样。
homebrew的安装方法

/bin/zsh -c "$(curl -fsSL https://gitee.com/cunkai/HomebrewCN/raw/master/Homebrew.sh)"

将以上命令复制粘贴到终端，然后根据提示进行安装。

二、安装内核编译器 sdcc

   sdcc 可通过命令行直接安装

 brew install sdcc

三、安装CH341驱动

开发板上默认已经集成了usb转串口模块，它上面使用的CH340芯片。但是在CH340官网上面没有找到mac系统的驱动，只找到了CH341版本的mac系统驱动，根据官方文档说明，这个驱动也兼容CH340芯片，所以安装CH341版本的驱动就可以了。

下载地址：CH341驱动 http://www.wch.cn/download/CH341SER_MAC_ZIP.html

然后将下载好的 zip文件解压打开双击运行目录里面的ch34xInstall.pkg，根据提示一直点击下一步就可以了，最后按照提示重启电脑就可以了。接着我们就要确定驱动是否安装成功

将单片机连接到电脑上然后打开终端命令行窗口后执行：

ls /dev/tty.wchusbser*

如果输出类似下面的数据

就代表安装成功了表示驱动安装成功！

其中 fa130代表你的串口号，每台 PC 或插在不同的 USB 口，这个号略有差异，后续下载程序将会使用到。

四、安装烧录程序stcgal

stcgal 是 STC 单片机的下载工具，安装前需确保已提前安装好 python3。

python3下载安装并配置环境

    macOS 自带 python2.7，所以我们需要到官网下载python的 macOS 版本，并安装。
    下载好后，终端输入python3 ，如果出现python3.7，就代表python 安装好了.
    安装完毕 python3 以后，敲入命令获得安装路径:

which python3

得到安装路径

上面是我的安装路径，接下来要将这个路径配入环境变量

然后在终端输入命令：

vim ~/.bash_profile

然后在文件的最后一行输入下面代码，保存并重启电脑：

alias python="/Library/Frameworks/Python.framework/Versions/3.10/bin/python3"

上面的路径就是一开始得到的安装路径

验证是否配置成功

在终端敲入：

python3

输出如下信息表明 python3 环境配置成功：

五、下载安装 stcgal

stcgal 下载：https://github.com/grigorig/stcgal
下载后并解压。在终端命令行中 cd 切换路径到解压文件。

一定要切换到解压文件夹里面输入下面两条命令开始安装：

./setup.py build
sudo ./setup.py install

可输入如下命令查看 stcgal 版本信息：

stcgal -version

到这里，STC 单片机在 macOS 下的程序下载工具 stcgal 就安装完成了。我们的总体环境也配置好啦，开发环境就搭建完啦！！！下面就是开始测试了！

---

工程创建

---

1. 打开vscode ，选择platformio 扩展，新建 project

2. broad 选项按单片机的型号来选择，例如stc89c56rd+

3. 在工程文件中，打开c_cpp_properties.json ，includepath中添加

   /opt/homebrew/Cellar/sdcc/4.3.0/share/sdcc/include/mcs51


   这样头文件才能被引入成功

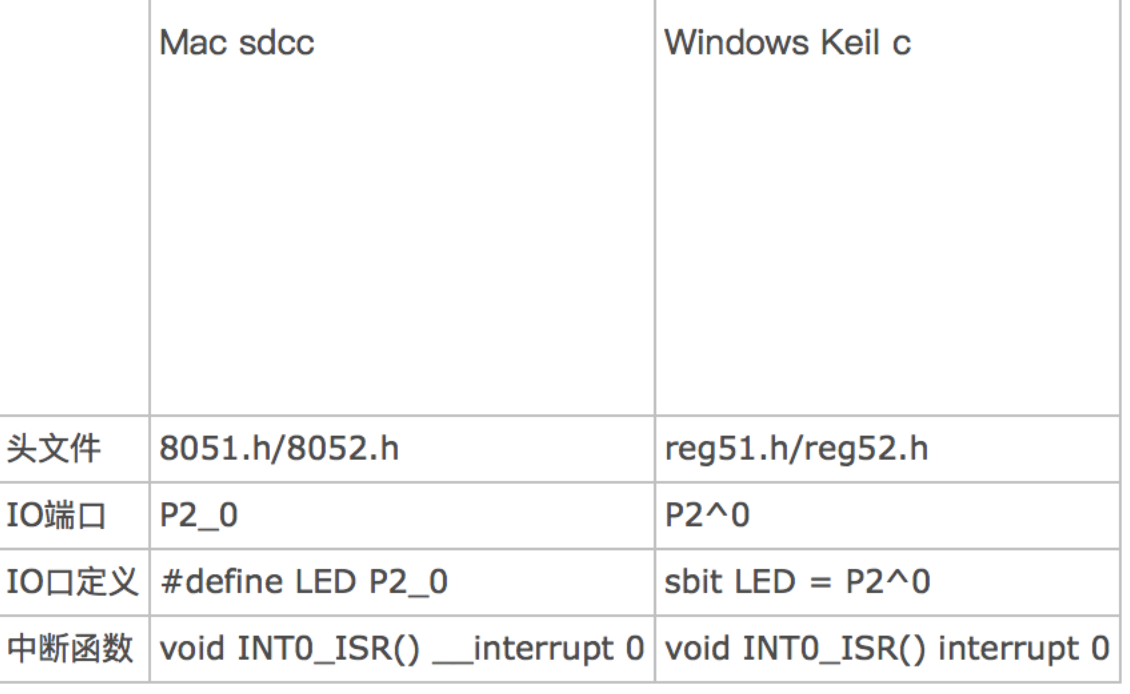

4. 编写代码main.c，这里要注意sdcc代码与window c 有一些差异


5. 编译代码

sdcc main.c

6. 烧录ihx文件，烧录时提示cycle power 只需将开发板上开发按一下就可以

stcgal -P stc89 -p /dev/tty.wchusbserial10 main.ihx

常用的电子元件

1. 电阻（R）

电阻器由“R”加上电路中的数字表示。例如，R1表示编号为1的电阻。电路中电阻的主要作用是分流，电流限制，分压，偏移等。

参数识别：电阻单位为欧姆，倍增器单位为：千欧（k）、兆欧（m）等，换算方法为：1兆欧=1000千欧=1000千欧电阻参数标注方法有直接标注法、颜色标注法和数字标注法三种。a.数字标记法主要用于贴片等小体积电路中，如472表示47*100omega（4.7K），104表示100kb，彩环标记法是应用最广泛的方法。这里有以下例子：四色环电阻，五色环电阻（精密电阻）。

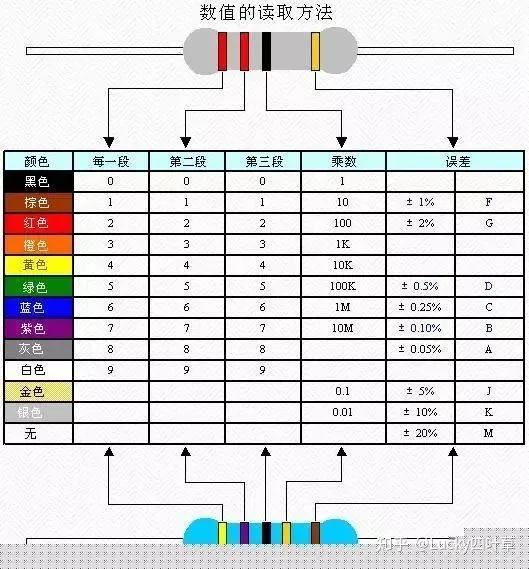

电阻的颜色位置与放大率的关系如下表所示：颜色有效数字放大率允许偏差（＆amp;lt;垃圾＆amp;GT;-rrb;银/x0.01±10金/x0.1±5黑0+0/棕色1x 10±1红2x100±2橙3x1000/黄4x 10000/绿5x10000/蓝0.5±6 x100000±0.2紫色7x100000±0.1灰8x10000000/白9×1000000000/.

2. 电容（C）

   电容通常由电路中的“C”加数字表示（例如C13表示编号为13的电容）。电容是由两个相互接近的金属薄膜组成的元件，由绝缘材料隔开。电容的主要特点是与直流和交流相分离。电容容量是能够存储电能的大小。电容对交流信号的阻碍称为电容电抗，它与交流信号的频率和电容有关。电容式电抗XC=1/2πFC（f表示交流信号频率，C表示电容容量）电话中常用的电容器类型有电解电容器、陶瓷电容器、贴片电容器、单片电容器、钽电容器和聚酯电容器。欲了解更多信息，请访问：输配电设备网络。
   识别方法：电容的识别方法与电阻的识别方法基本相同，有三种类型：直接标记法，色标法和数字标准法。拉电容的基本单位（F），其他单位为：毫法拉（mF），微法拉（uF），纳法（nF）和皮法拉（pF）。
   其中：1法拉=103毫米法=106毫米法=109纳米法=1012皮法电容器直接在电容器上标明大容量的电容器容量值，如小容量为10uF/16V的电容器，其容量值在电容器上用字母或数字表示：1米=1000uf1p2=1.2pf1n=1000pF数字TAL表示：一般用三位容量大小表示，前两位表示有效数字，第三位表示第三位。它是乘法。例如，102表示10102pf=1000pf224表示22104pf=0.22uf3，电容误差表符号fgjklm允许误差＜1％+2％+5％+10％+15％+20％。例如，104J表示容量为0.1uf，误差小于5％。

3. 电感
4. 二极管
5. 三极管

单片机的最小系统

1. 晶振电路
2. 电源电路
3. 复位电路
4. 下载电路

晶振电路

这个电路是为系统提供时钟的，也就是系统会一直的循环，但循环的频率的是多少，就要由时钟来决定
串口通信使用的晶振使用【11.0592Mhz】的
