【开源】INA219功率计
我比较好奇各种低压用电设备的工作电流是多少，USB供电的自不必说，还有路由器啊、ONU什么的。想起TI有专门的电流检测芯片，看了一下，INA219挺适合我，于是决定动手了。显示就用闲置的1602液晶，单片机自然还是用库存的51单片机了。
电流/功率零点校准 空载 电子负载漏电流 电流满量程校准/测量 U盘电流测量 WNDR3700静态电流测量
特性：
- 输入电压4.6V~13V，自身从电源取电，无需多挂一个电源适配器，电流小于25mA（背光开启）
- 电流量程0~2.5A
- 电压显示颗粒度4mV，电流显示颗粒度1mA，功率显示颗粒度1mW
- 支持USB 3.0设备
- USB数据透传
- 支持5.5-2.1mm DC电源插头
- 显示总线电压、负载电流和负载功率
- 0.5秒/0.8秒刷新时间可切换

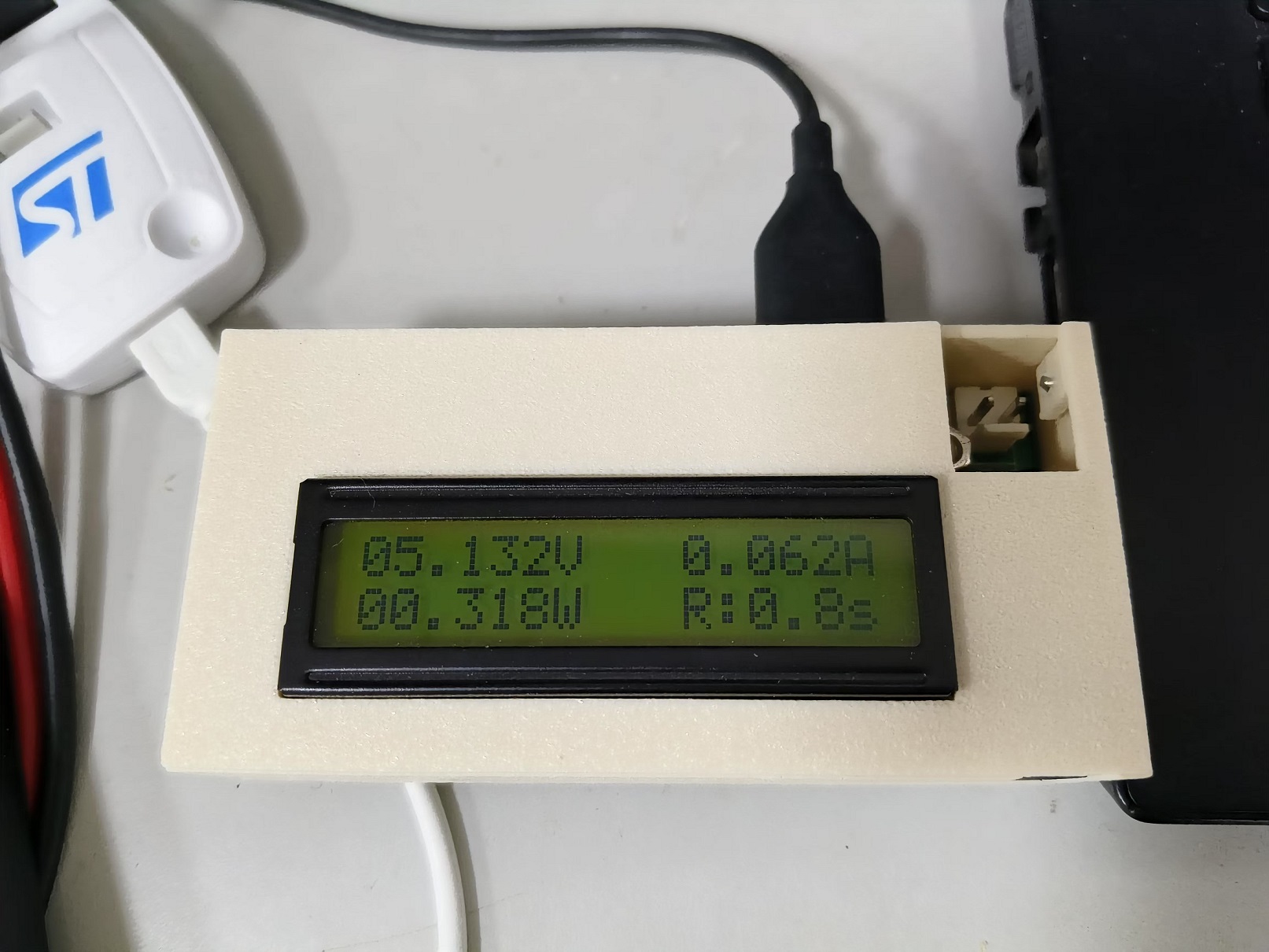

后记：蓝色液晶屏非常依赖背光，索性换成了可以不要背光的黄绿屏，顺便3D打印了一个外壳。新屏调对比度的方式不一样（同此篇所述），故去掉了功率计底板上的可调电阻。
更换IC1（RT9164A）为耐压值更高的线性稳压器，如LM317MDCYR，并将输入电容更换为耐压值更高的电容，可以提高功率计的最大输入电压值。
附件（原理图、光绘文件、源代码、外壳图纸）
使用闲鱼扫描此二维码可进店购买空白PCB
题外话：在3.3V系统中使用本是5V供电的1602液晶
这个闲置的液晶是5V供电的，直接安装到底板上无法显示内容，原因是对比度无法调节到合适值。液晶第三脚是对比度控制脚，在供电电压是3.3V的情况下加到3脚上的电压应在-1V左右液晶方能正常显示。
通常液晶模块上已预留一个负压产生电路的位置，输出端和液晶第三脚是相连的，芯片是7660（TL7660/LMC7660/ICL7660/JRC7660/LTC660……），配上两个10µF电容和分压电阻就可以工作了，不过纹波很大。我在7660负压输出端增加了滤波电容，在液晶第三脚上增加了去耦电容。有些液晶模块的负压发生电路可能有跳线焊盘，需要反推原理图，按需连接。假如没有负压发生电路，在底板上做一个即可。
3.3V供电时这个液晶的背光电流大概4mA（接通背光开关的情况下）。为了进一步降低功耗并且保持背光常亮，我在背光开关上又并联了225欧电阻，在不接通背光开关的情况下背光电流大概2mA。为了增加亮度，我把液晶的背光纸也去掉了。
