arduino驱动oled





OLED一款小巧的显示屏，感觉可以做出很可爱的东西。

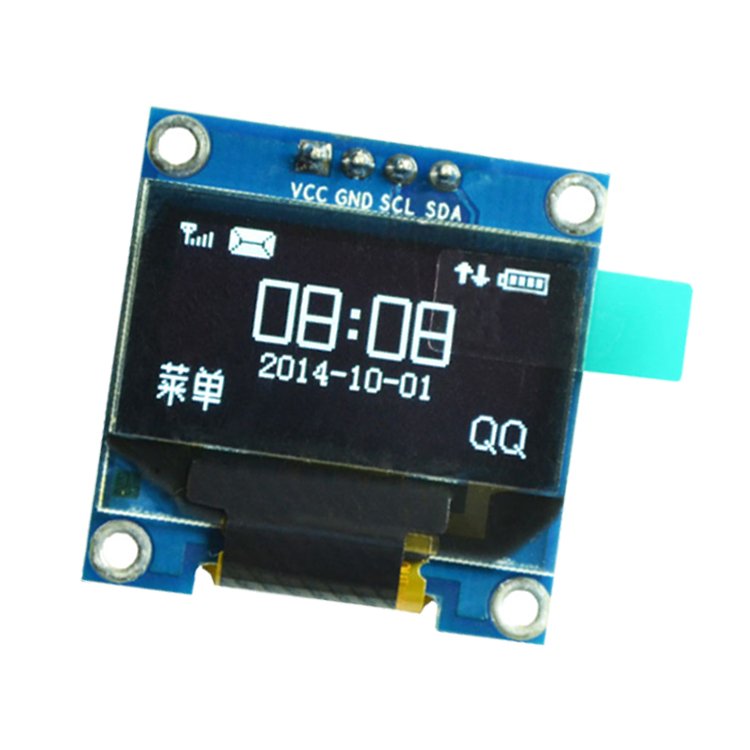

这次实验的这款是128X64的OLED屏幕 ,

芯片是SSD1306，请确认自家模块芯片型号，不然对不上号啊

使用IIC的方法，简单实验显示示例程序。



（请确认你手头上的模块可以IIC连接，若干不支持那只能SPI方式接线）

先实现连接与显示，之后再进行更深入的应用。



任意门：

Arduino Uno 驱动OLED进阶 显示中英文字

Arduino Uno 驱动OLED进阶 显示图片

Arduino Uno 驱动OLED进阶 显示几何动画



编译的过程，可能会遇到以下问题：

①提示错误



#error("Height incorrect, please fix Adafruit_SSD1306.h!");

错误信息意思是指：

高度不正确，请修正Adafruit_SSD1306.h！



进入Arduino安装文件夹的libraries文件夹的Adfruit_SSD1306-master 找到Adafruit_SSD1306.h



打开此文件，找到第70行左右



默认是定义 SSD1306_128_32 ，由于我们使用的是128*64的OLED，所以，把原来的#define SSD1306_128_32,前面加上//

把#define SSD_128_64 前面的//去掉

最后就如上面图例一样



②模块的IIC 地址问题

模块的地址修改在这个位置，示例程序的61行



这个模块地址我用的是这个，但每个模块可能不一样，具体请咨询购买的商家，又或者可以参考下面链接的，IIC搜索地址程序。

任意门：Arduino 和LCD1602液晶屏 I2C接口实验





实验效果





BOM表

Arduino Uno             *1

OLED 128*64           *1

跳线若干


针脚说明

VCC   接3.3v电源

GND  接地（GND）

SCL   时钟线

SDA   数据线



接线图







程序开源代码

在上代码之前，先下载两个库分别是

Adafruit SSD1306 Library:

https://github.com/adafruit/Adafruit_SSD1306

or

http://download.csdn.net/detail/ling3ye/9729179



Adafruit GFX Library:

https://github.com/adafruit/Adafruit-GFX-Library

or

http://download.csdn.net/detail/ling3ye/9729180

下载后把解压的文件放在 Arduino 安装目录里的 "libraries"

例如：C:\Program Files (x86)\Arduino\libraries



调出示例程序



或者复制以下代码，都是一样的：



[objc] view plain copy

 在CODE上查看代码片派生到我的代码片
  1. /*********************************************************************
  2. This is an example for our Monochrome OLEDs based on SSD1306 drivers
  3.
  4.   Pick one up today in the adafruit shop!
  5.   ------> http://www.adafruit.com/category/63_98
  6.
  7. This example is for a 128x64 size display using I2C to communicate
  8. 3 pins are required to interface (2 I2C and one reset)
  9.
  10. Adafruit invests time and resources providing this open source code,
  11. please support Adafruit and open-source hardware by purchasing
  12. products from Adafruit!
  13.
  14. Written by Limor Fried/Ladyada  for Adafruit Industries.
  15. BSD license, check license.txt for more information
  16. All text above, and the splash screen must be included in any redistribution
  17. *********************************************************************/
  18.
  19. #include <SPI.h>
  20. #include <Wire.h>
  21. #include <Adafruit_GFX.h>
  22. #include <Adafruit_SSD1306.h>
  23.
  24. #define OLED_RESET 4
  25. Adafruit_SSD1306 display(OLED_RESET);
  26.
  27. #define NUMFLAKES 10
  28. #define XPOS 0
  29. #define YPOS 1
  30. #define DELTAY 2
  31.
  32.
  33. #define LOGO16_GLCD_HEIGHT 16
  34. #define LOGO16_GLCD_WIDTH  16
  35. static const unsigned char PROGMEM logo16_glcd_bmp[] =
  36. { B00000000, B11000000,
  37.   B00000001, B11000000,
  38.   B00000001, B11000000,
  39.   B00000011, B11100000,
  40.   B11110011, B11100000,
  41.   B11111110, B11111000,
  42.   B01111110, B11111111,
  43.   B00110011, B10011111,
  44.   B00011111, B11111100,
  45.   B00001101, B01110000,
  46.   B00011011, B10100000,
  47.   B00111111, B11100000,
  48.   B00111111, B11110000,
  49.   B01111100, B11110000,
  50.   B01110000, B01110000,
  51.   B00000000, B00110000 };
  52.
  53. #if (SSD1306_LCDHEIGHT != 64)
  54. #error("Height incorrect, please fix Adafruit_SSD1306.h!");
  55. #endif
  56.
  57. void setup()   {
  58.   Serial.begin(9600);
  59.
  60.   // by default, we'll generate the high voltage from the 3.3v line internally! (neat!)
  61.   display.begin(SSD1306_SWITCHCAPVCC, 0x3D);  // initialize with the I2C addr 0x3D (for the 128x64)
  62.   // init done
  63.
  64.   // Show image buffer on the display hardware.
  65.   // Since the buffer is intialized with an Adafruit splashscreen
  66.   // internally, this will display the splashscreen.
  67.   display.display();
  68.   delay(2000);
  69.
  70.   // Clear the buffer.
  71.   display.clearDisplay();
  72.
  73.   // draw a single pixel
  74.   display.drawPixel(10, 10, WHITE);
  75.   // Show the display buffer on the hardware.
  76.   // NOTE: You _must_ call display after making any drawing commands
  77.   // to make them visible on the display hardware!
  78.   display.display();
  79.   delay(2000);
  80.   display.clearDisplay();
  81.
  82.   // draw many lines
  83.   testdrawline();
  84.   display.display();
  85.   delay(2000);
  86.   display.clearDisplay();
  87.
  88.   // draw rectangles
  89.   testdrawrect();
  90.   display.display();
  91.   delay(2000);
  92.   display.clearDisplay();
  93.
  94.   // draw multiple rectangles
  95.   testfillrect();
  96.   display.display();
  97.   delay(2000);
  98.   display.clearDisplay();
  99.
  100.   // draw mulitple circles
  101.   testdrawcircle();
  102.   display.display();
  103.   delay(2000);
  104.   display.clearDisplay();
  105.
  106.   // draw a white circle, 10 pixel radius
  107.   display.fillCircle(display.width()/2, display.height()/2, 10, WHITE);
  108.   display.display();
  109.   delay(2000);
  110.   display.clearDisplay();
  111.
  112.   testdrawroundrect();
  113.   delay(2000);
  114.   display.clearDisplay();
  115.
  116.   testfillroundrect();
  117.   delay(2000);
  118.   display.clearDisplay();
  119.
  120.   testdrawtriangle();
  121.   delay(2000);
  122.   display.clearDisplay();
  123.
  124.   testfilltriangle();
  125.   delay(2000);
  126.   display.clearDisplay();
  127.
  128.   // draw the first ~12 characters in the font
  129.   testdrawchar();
  130.   display.display();
  131.   delay(2000);
  132.   display.clearDisplay();
  133.
  134.   // draw scrolling text
  135.   testscrolltext();
  136.   delay(2000);
  137.   display.clearDisplay();
  138.
  139.   // text display tests
  140.   display.setTextSize(1);
  141.   display.setTextColor(WHITE);
  142.   display.setCursor(0,0);
  143.   display.println("Hello, world!");
  144.   display.setTextColor(BLACK, WHITE); // 'inverted' text
  145.   display.println(3.141592);
  146.   display.setTextSize(2);
  147.   display.setTextColor(WHITE);
  148.   display.print("0x"); display.println(0xDEADBEEF, HEX);
  149.   display.display();
  150.   delay(2000);
  151.   display.clearDisplay();
  152.
  153.   // miniature bitmap display
  154.   display.drawBitmap(30, 16,  logo16_glcd_bmp, 16, 16, 1);
  155.   display.display();
  156.   delay(1);
  157.
  158.   // invert the display
  159.   display.invertDisplay(true);
  160.   delay(1000);
  161.   display.invertDisplay(false);
  162.   delay(1000);
  163.   display.clearDisplay();
  164.
  165.   // draw a bitmap icon and 'animate' movement
  166.   testdrawbitmap(logo16_glcd_bmp, LOGO16_GLCD_HEIGHT, LOGO16_GLCD_WIDTH);
  167. }
  168.
  169.
  170. void loop() {
  171.
  172. }
  173.
  174.
  175. void testdrawbitmap(const uint8_t *bitmap, uint8_t w, uint8_t h) {
  176.   uint8_t icons[NUMFLAKES][3];
  177.
  178.   // initialize
  179.   for (uint8_t f=0; f< NUMFLAKES; f++) {
  180.     icons[f][XPOS] = random(display.width());
  181.     icons[f][YPOS] = 0;
  182.     icons[f][DELTAY] = random(5) + 1;
  183.
  184.     Serial.print("x: ");
  185.     Serial.print(icons[f][XPOS], DEC);
  186.     Serial.print(" y: ");
  187.     Serial.print(icons[f][YPOS], DEC);
  188.     Serial.print(" dy: ");
  189.     Serial.println(icons[f][DELTAY], DEC);
  190.   }
  191.
  192.   while (1) {
  193.     // draw each icon
  194.     for (uint8_t f=0; f< NUMFLAKES; f++) {
  195.       display.drawBitmap(icons[f][XPOS], icons[f][YPOS], bitmap, w, h, WHITE);
  196.     }
  197.     display.display();
  198.     delay(200);
  199.
  200.     // then erase it + move it
  201.     for (uint8_t f=0; f< NUMFLAKES; f++) {
  202.       display.drawBitmap(icons[f][XPOS], icons[f][YPOS], bitmap, w, h, BLACK);
  203.       // move it
  204.       icons[f][YPOS] += icons[f][DELTAY];
  205.       // if its gone, reinit
  206.       if (icons[f][YPOS] > display.height()) {
  207.         icons[f][XPOS] = random(display.width());
  208.         icons[f][YPOS] = 0;
  209.         icons[f][DELTAY] = random(5) + 1;
  210.       }
  211.     }
  212.    }
  213. }
  214.
  215.
  216. void testdrawchar(void) {
  217.   display.setTextSize(1);
  218.   display.setTextColor(WHITE);
  219.   display.setCursor(0,0);
  220.
  221.   for (uint8_t i=0; i < 168; i++) {
  222.     if (i == '\n') continue;
  223.     display.write(i);
  224.     if ((i > 0) && (i % 21 == 0))
  225.       display.println();
  226.   }
  227.   display.display();
  228.   delay(1);
  229. }
  230.
  231. void testdrawcircle(void) {
  232.   for (int16_t i=0; i<display.height(); i+=2) {
  233.     display.drawCircle(display.width()/2, display.height()/2, i, WHITE);
  234.     display.display();
  235.     delay(1);
  236.   }
  237. }
  238.
  239. void testfillrect(void) {
  240.   uint8_t color = 1;
  241.   for (int16_t i=0; i<display.height()/2; i+=3) {
  242.     // alternate colors
  243.     display.fillRect(i, i, display.width()-i*2, display.height()-i*2, color%2);
  244.     display.display();
  245.     delay(1);
  246.     color++;
  247.   }
  248. }
  249.
  250. void testdrawtriangle(void) {
  251.   for (int16_t i=0; i<min(display.width(),display.height())/2; i+=5) {
  252.     display.drawTriangle(display.width()/2, display.height()/2-i,
  253.                      display.width()/2-i, display.height()/2+i,
  254.                      display.width()/2+i, display.height()/2+i, WHITE);
  255.     display.display();
  256.     delay(1);
  257.   }
  258. }
  259.
  260. void testfilltriangle(void) {
  261.   uint8_t color = WHITE;
  262.   for (int16_t i=min(display.width(),display.height())/2; i>0; i-=5) {
  263.     display.fillTriangle(display.width()/2, display.height()/2-i,
  264.                      display.width()/2-i, display.height()/2+i,
  265.                      display.width()/2+i, display.height()/2+i, WHITE);
  266.     if (color == WHITE) color = BLACK;
  267.     else color = WHITE;
  268.     display.display();
  269.     delay(1);
  270.   }
  271. }
  272.
  273. void testdrawroundrect(void) {
  274.   for (int16_t i=0; i<display.height()/2-2; i+=2) {
  275.     display.drawRoundRect(i, i, display.width()-2*i, display.height()-2*i, display.height()/4, WHITE);
  276.     display.display();
  277.     delay(1);
  278.   }
  279. }
  280.
  281. void testfillroundrect(void) {
  282.   uint8_t color = WHITE;
  283.   for (int16_t i=0; i<display.height()/2-2; i+=2) {
  284.     display.fillRoundRect(i, i, display.width()-2*i, display.height()-2*i, display.height()/4, color);
  285.     if (color == WHITE) color = BLACK;
  286.     else color = WHITE;
  287.     display.display();
  288.     delay(1);
  289.   }
  290. }
  291.
  292. void testdrawrect(void) {
  293.   for (int16_t i=0; i<display.height()/2; i+=2) {
  294.     display.drawRect(i, i, display.width()-2*i, display.height()-2*i, WHITE);
  295.     display.display();
  296.     delay(1);
  297.   }
  298. }
  299.
  300. void testdrawline() {
  301.   for (int16_t i=0; i<display.width(); i+=4) {
  302.     display.drawLine(0, 0, i, display.height()-1, WHITE);
  303.     display.display();
  304.     delay(1);
  305.   }
  306.   for (int16_t i=0; i<display.height(); i+=4) {
  307.     display.drawLine(0, 0, display.width()-1, i, WHITE);
  308.     display.display();
  309.     delay(1);
  310.   }
  311.   delay(250);
  312.
  313.   display.clearDisplay();
  314.   for (int16_t i=0; i<display.width(); i+=4) {
  315.     display.drawLine(0, display.height()-1, i, 0, WHITE);
  316.     display.display();
  317.     delay(1);
  318.   }
  319.   for (int16_t i=display.height()-1; i>=0; i-=4) {
  320.     display.drawLine(0, display.height()-1, display.width()-1, i, WHITE);
  321.     display.display();
  322.     delay(1);
  323.   }
  324.   delay(250);
  325.
  326.   display.clearDisplay();
  327.   for (int16_t i=display.width()-1; i>=0; i-=4) {
  328.     display.drawLine(display.width()-1, display.height()-1, i, 0, WHITE);
  329.     display.display();
  330.     delay(1);
  331.   }
  332.   for (int16_t i=display.height()-1; i>=0; i-=4) {
  333.     display.drawLine(display.width()-1, display.height()-1, 0, i, WHITE);
  334.     display.display();
  335.     delay(1);
  336.   }
  337.   delay(250);
  338.
  339.   display.clearDisplay();
  340.   for (int16_t i=0; i<display.height(); i+=4) {
  341.     display.drawLine(display.width()-1, 0, 0, i, WHITE);
  342.     display.display();
  343.     delay(1);
  344.   }
  345.   for (int16_t i=0; i<display.width(); i+=4) {
  346.     display.drawLine(display.width()-1, 0, i, display.height()-1, WHITE);
  347.     display.display();
  348.     delay(1);
  349.   }
  350.   delay(250);
  351. }
  352.
  353. void testscrolltext(void) {
  354.   display.setTextSize(2);
  355.   display.setTextColor(WHITE);
  356.   display.setCursor(10,0);
  357.   display.clearDisplay();
  358.   display.println("scroll");
  359.   display.display();
  360.   delay(1);
  361.
  362.   display.startscrollright(0x00, 0x0F);
  363.   delay(2000);
  364.   display.stopscroll();
  365.   delay(1000);
  366.   display.startscrollleft(0x00, 0x0F);
  367.   delay(2000);
  368.   display.stopscroll();
  369.   delay(1000);
  370.   display.startscrolldiagright(0x00, 0x07);
  371.   delay(2000);
  372.   display.startscrolldiagleft(0x00, 0x07);
  373.   delay(2000);
  374.   display.stopscroll();
  375. }





posted @ 2017-05-06 16:21  edan  阅读(6953)  评论(0)  编辑  收藏  举报
