EasyGBS通过GB2818下载流程结合抓包数据详细记录

GB28181国标协议解决了平台与平台的对接问题，主要是基于SIP信令来进行信息的交互。为了紧跟国家的步伐，我们在早期研发了EasyGBS平台，可支持国标协议的所有能力。本文我们对国标GB28181协议下载流程做个说明，同时也对抓包进行一个简单的模拟。

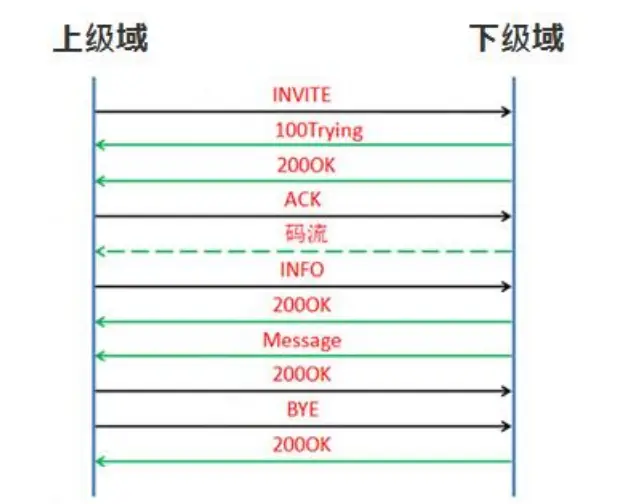

下载流程命令

一、首先上级域平台通过发送 INVITE 告诉下级域平台它需要下载的录像的时间段、接收录像的地址和端口等信息；

二、下级平台收到 INVITE 之后，会先回复 100 Trying，然后再回复 200 OK，告诉上级域发送录像的地址和端口等信息；

三、上级域收到 200 OK 后，会通过 ACK 信令告诉下级域“我准备好了，可以开始发流了”，然后下级域就开始了发流过程；

四、在上级域下载录像的时候，上级域会发送 INFO 信令告诉下级域它下载的录像速率；

五、下级域收到上级域发送的 INFO 之后，会根据上级域的要求回复 200 OK；

六、在录像下载完成的时候，下级域会发送MESSAGE消息告诉上级域录像“已经发送完了，可以结束了”；

七、上级域收到 MESSAGE 信令后，先回复 200 OK 表示“知道了”，然后再发送 BYE 消息告诉下级域“我断开连接了”；

八、下级域收到上级域的 BYE 消息之后，也会回复 200 OK 表示“知道了”，至此下载结束。

抓包示例：

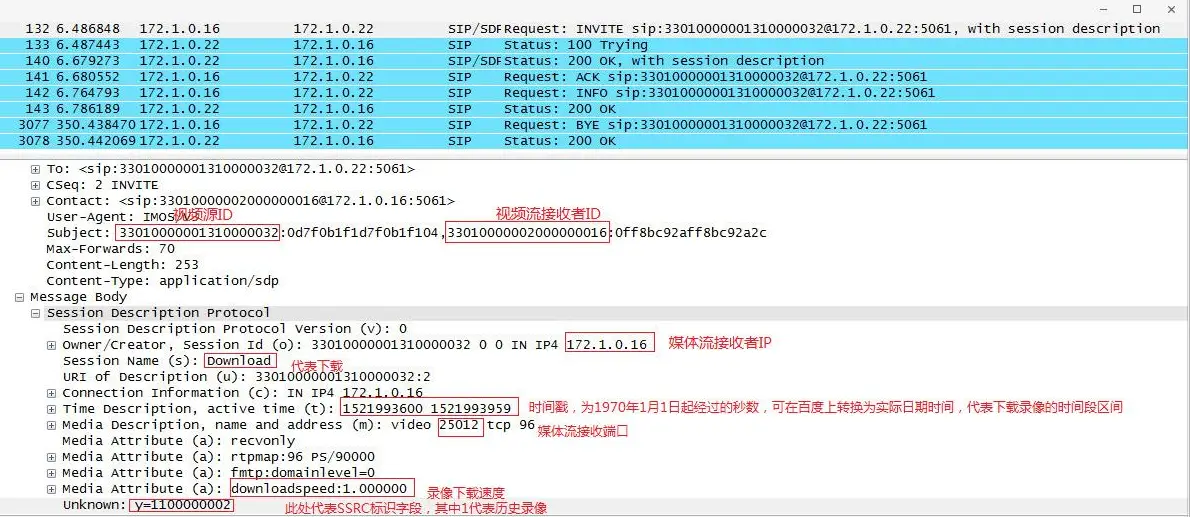

上级域（172.1.0.16） 下级域（172.1.0.22）

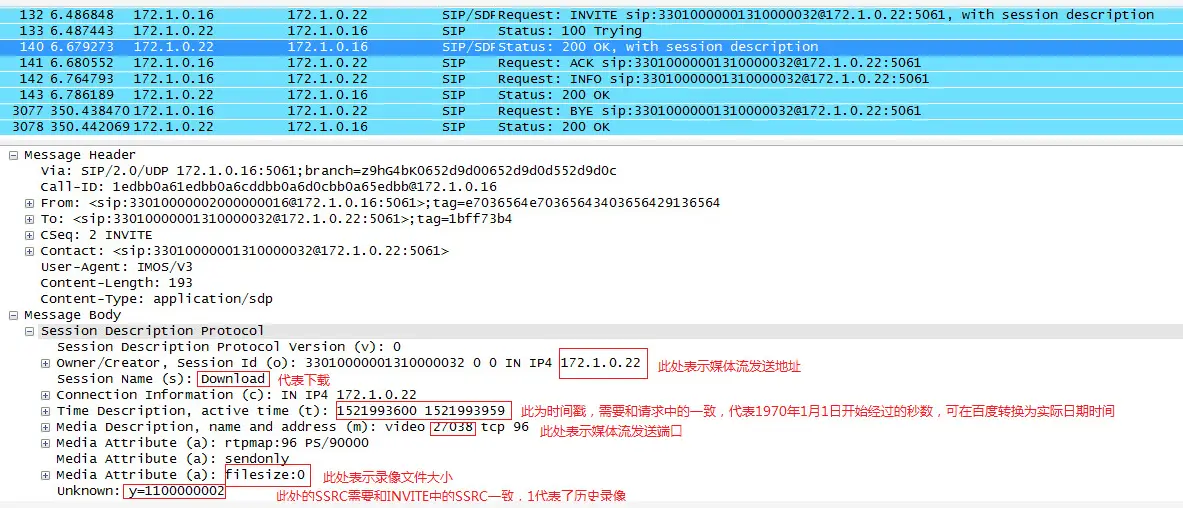

下级域回复的 200 OK 中携带了媒体流发送地址和发送端口，y 字段（SSRC 值需要和请求时的 SSRC 值一样）

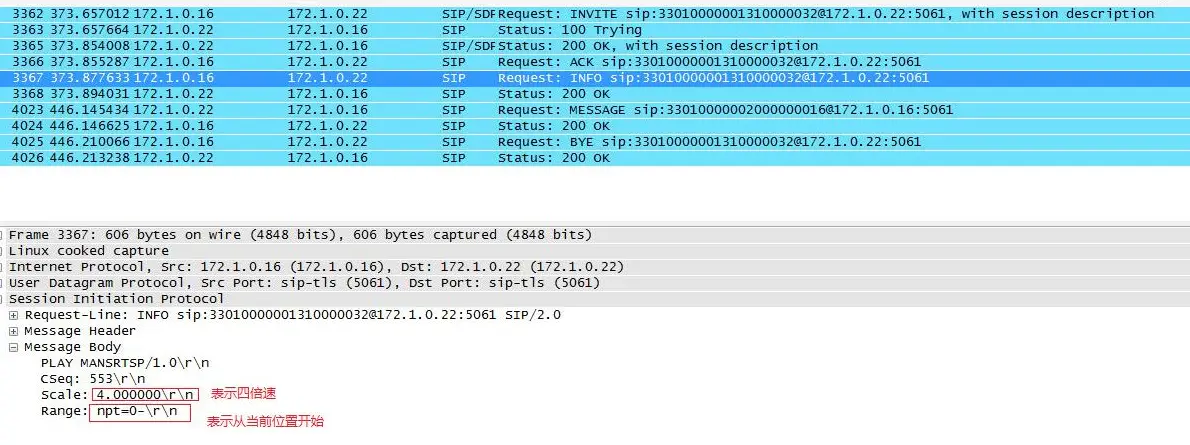

录像下载开始之后，上级域会做一些操作，发送的 INFO 消息里面会携带一些字段，如下图所示为四倍速下载：

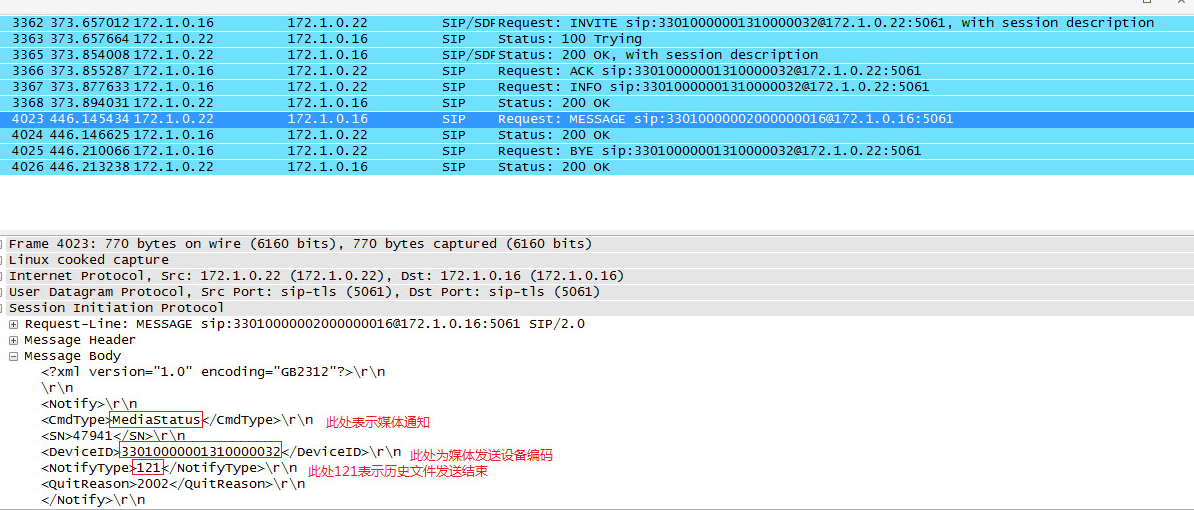

录像下载完之后，下级域会发送 MESSAGE 信令告诉上级域历史媒体流发送完了，可以结束播放了。MESSAGE 字段里面 Mediastatus 字段表示媒体通知消息，DeviceID 表示媒体流发送设备的 ID（此处是相机 ID），NotifyType 表示通知的事件类型，参数为 121 代表历史媒体文件发送结束，即发流结束。随后上级域发送 BYE，整个下载流程结束。
