本系列是lpddr5x spec的分享。

spec版本：JESD209-5B。

4 LPDDR5X:初始化和训练

4.1 上电、初始化和下电流程

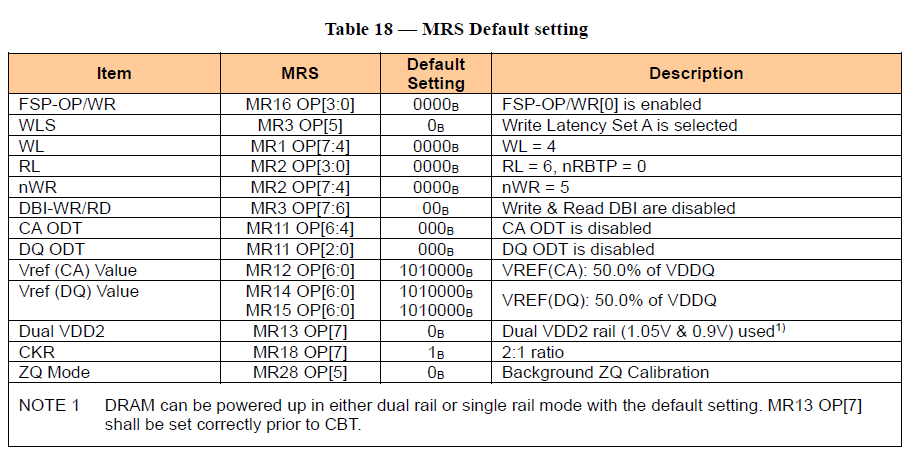

上电和复位初始化时，避免DRAM功能异常，按照下表默认值设置MR。

4.1.1 电压爬坡和器件初始化

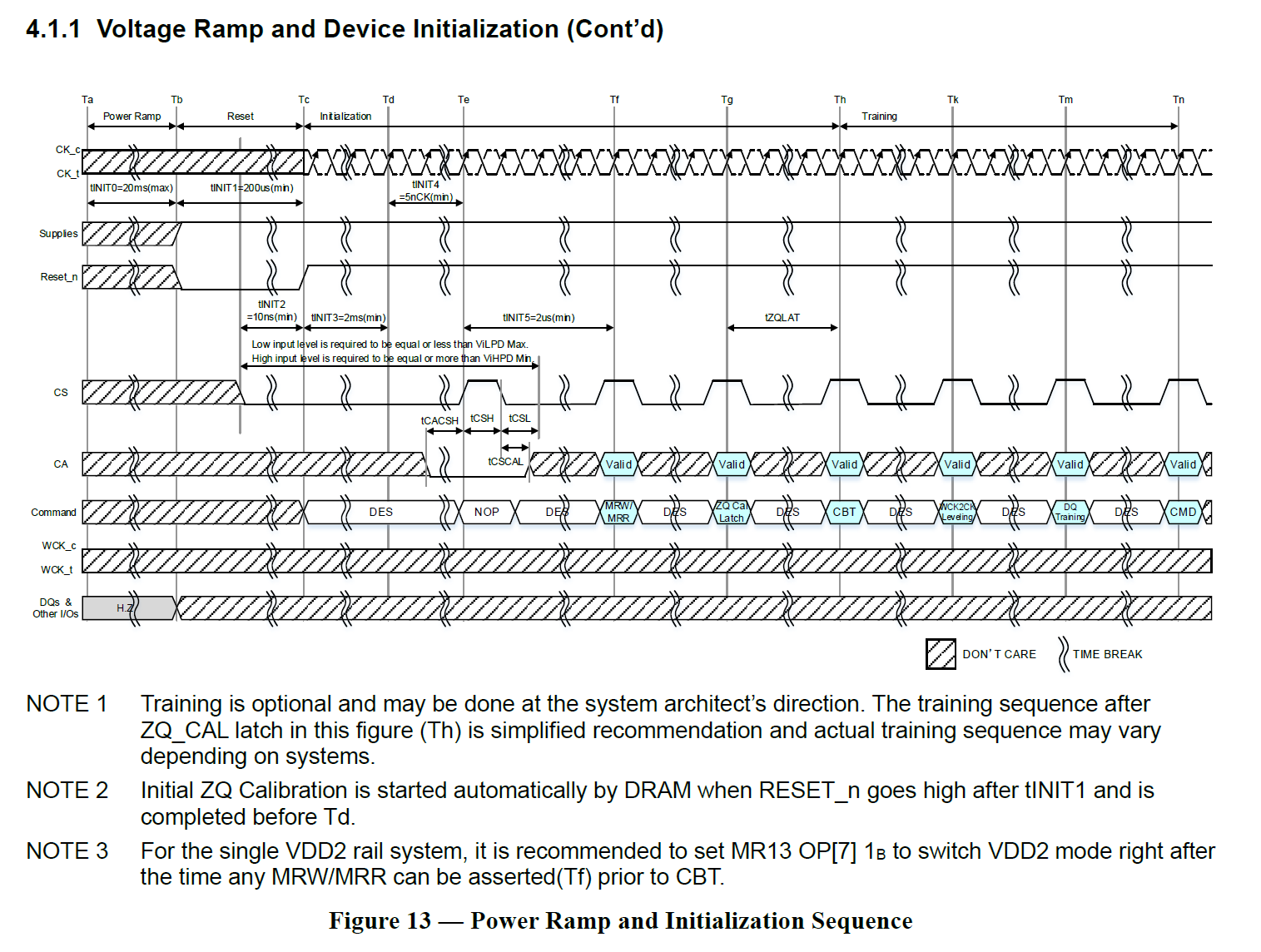

采用以下序列上电LPDDR5，除非特别指定，否则这些步骤是强制性的。

1）上电后（Ta时间后），RESET_n建议保持低电平（<= 0.2 x VDD2H），且其他所有的输入端口保持在VILmin和VIHmax之间。当RESET_n保持低电平时，SDRAM的输出处在高阻状态。表19提供了电源爬坡要求，VDD1必须比VDD2H早上电或2个同时上电。VDD2H必须比VDD2L早上电或同时上电。VDD2L必须比VDDQ早上电或同时上电。

****
2）电压爬坡完成后（Tb时间），RESET_n必须保持低电平。电压爬坡期间，DQ、DMI、WCK_t和WCK_c、RDQS_t、CK_t、CK_c和CA的电压必须在VSS和VDDQ之间，避免latch-up。CS的电平要求 <= ViLPD的最大值，防止开始点tINIT2（后面会介绍）之前出现故障。

3）从Tb时间开始，RESET_n必须保持低电平至少tINIT1时间（Tc），之后RESET_n可以解置位为高电平。

4）几乎在RESET_n解置位的同时，CK_t和CK_c需要开始翻转且电平互补。

5）在CS引脚接收到1个触发（Te时间）之前，CK_t和CK_c要求开始翻转（Td）且稳定到tINIT4。

6）tINIT4时间之后，至少等待tINIT5时间后才发起任何MRR或MRW命令（Tf）。当发起第1个命令时（Tf），时钟频率必须在定义的tCKb范围内。
在系统被正确配置完之前，一些AC参数（比如tWCKCK）可能放宽时序要求（比如tWCKCKb）。

7）由于LPDDR5在上电爬坡后自动完成初始化ZQ校准，所以应该发出ZQ Latch命令。在满足tZQLAT（Th）之后，command bus（内部的VREF(CA
)、CS和CA）应该通过发出MRW命令（Commond Bus Training Mode）来训练到更高速度。该命令用于校准SDRAM的内部VREF，并将CS/CA与CK进行对齐，以实现高速运行。LPDDR5 SDRAM将于配置为低速操作的接收器一起上电，VREF（CA）设置为默认的出场设置。在command bus训练完成之前，可能无法在比tCKb更高的时钟速率下完成正常的SDRAM操作。

备注：command bus 的training MRW命令使用CA bus作为输入，进行校准数据流的操作，在DQ bus上异步输出结果。4.2.2章节详细描述如何进入和退出训练模式（training mode）。

8） 在command bus训练之后，DRAM控制器必须执行WCK2CK调频，当MR18-OP[6]寄存器配置为高时（Tk时间），使能WCK2CK调频模式。4.2.5.2章节详细描述了WCK2CK调频进入和退出序列。在完成WCK2CK调频后，确定tWCK2CK，即确定CK到WCK的关系，并进行WCK和CK的同步。该过程是以优化后的裕量执行该操作。

9）

未完待续，点个关注，笔者会坚持每周往下更新。
