任务调度算法

前言

本文介绍了任务调度算的应用场景，算法分析，遗传算法，国产2个优秀算法框架及实现旅行商问题的缺陷，最后根据遗传算法原理编码实现来规避缺陷

1 应用场景

任务调度时，有多达几十种调度任务，有的任务不依赖上一条任务，有的任务只有在上一条任务执行完后才能执行，每条任务执行期间设备都可能会移动一段距离，并且设备只会在一个固定的区域移动。任务调度时，如何使设备移动具体最小？

问题延伸一下，这里的任务调度目标是设备移动距离最小，调度目标也有可能是总任务完成时间最短。根据以往经验，从上一条任务执行到本任务都有一个时间，有开始时刻，结束时刻，可以构建一个n×n二维任务时刻矩阵，求任务完成时间最小值，等等。

上述问题非常典型，比如车间任务调度，巡检任务调度等等！

2 算法分析

根据需求，设备总移动距离是目标函数，有的任务只有在上一条任务执行完后才能执行，为顺序约束。这是一个排列组合问题，如果有n条任务，不考虑顺序约束，有n！种组合，15！是1,307,674,368,000种组合，30！是265,252,859,812,191,058,636,308,480,000,000种组合。这么庞大的组合数量，不可能用传统求和之后再比较得出最短距离。

针对上述分析结论，既然不能用传统算法，那么就需要用到大数据智能优化搜索算法，这些算法有差分进化算法，遗传算法，粒子群算法，模拟退火算法，蚁群算法，鱼群算法等等。排列组合，路径规划，是一个典型的旅行商问题，旅行商问题来源于遗传算法，问题归结于遗传算法的旅行商问题

3 遗传算法

遗传算法，来源于百度百科

遗传算法（Genetic Algorithm，GA）最早是由美国的 John holland于20世纪70年代提出,该算法是根据大自然中生物体进化规律而设计提出的。是模拟达尔文生物进化论的自然选择和遗传学机理的生物进化过程的计算模型，是一种通过模拟自然进化过程搜索最优解的方法。该算法通过数学的方式,利用计算机仿真运算,将问题的求解过程转换成类似生物进化中的染色体基因的交叉、变异等过程。在求解较为复杂的组合优化问题时,相对一些常规的优化算法,通常能够较快地获得较好的优化结果。遗传算法已被人们广泛地应用于组合优化、机器学习、信号处理、自适应控制和人工生命等领域

3.1 简介

遗传算法的起源可追溯到20世纪60年代初期。1967年,美国密歇根大学J. Holland教授的学生 Bagley在他的博士论文中首次提出了遗传算法这一术语,并讨论了遗传算法在博弈中的应用,但早期研究缺乏带有指导性的理论和计算工具的开拓。1975年, J. Holland等提出了对遗传算法理论研究极为重要的模式理论,出版了专著《自然系统和人工系统的适配》,在书中系统阐述了遗传算法的基本理论和方法,推动了遗传算法的发展。20世纪80年代后,遗传算法进入兴盛发展时期，被广泛应用于自动控制、生产计划、图像处理、机器人等研究领域。

3.2 基本框架

3.2.1 编码

由于遗传算法不能直接处理问题空间的参数,因此必须通过编码将要求解的问题表示成遗传空间的染色体或者个体。这一转换操作就叫做编码，也可以称作（问题的）表示（representation）。

评估编码策略常采用以下3个规范：

a)完备性(completeness):问题空间中的所有点(候选解)都能作为GA空间中的点(染色体)表现。

b)健全性(soundness): GA空间中的染色体能对应所有问题空间中的候选解。

c)非冗余性(nonredundancy):染色体和候选解一一对应。

3.2.2 适应度函数

进化论中的适应度，是表示某一个体对环境的适应能力，也表示该个体繁殖后代的能力。遗传算法的适应度函数也叫评价函数，是用来判断群体中的个体的优劣程度的指标，它是根据所求问题的目标函数来进行评估的。

遗传算法在搜索进化过程中一般不需要其他外部信息，仅用评估函数来评估个体或解的优劣，并作为以后遗传操作的依据。由于遗传算法中，适应度函数要比较排序并在此基础上计算选择概率，所以适应度函数的值要取正值。由此可见，在不少场合，将目标函数映射成求最大值形式且函数值非负的适应度函数是必要的。

适应度函数的设计主要满足以下条件：

a）单值、连续、非负、最大化

b) 合理、一致性

c）计算量小

d）通用性强。

在具体应用中，适应度函数的设计要结合求解问题本身的要求而定。适应度函数设计直接影响到遗传算法的性能。

3.2.3 初始群体选取

遗传算法中初始群体中的个体是随机产生的。一般来讲，初始群体的设定可采取如下的策略:

a)根据问题固有知识，设法把握最优解所占空间在整个问题空间中的分布范围，然后，在此分布范围内设定初始群体。

b)先随机生成一定数目的个体，然后从中挑出最好的个体加到初始群体中。这种过程不断迭代，直到初始群体中个体数达到了预先确定的规模。

3.3 运算过程

遗传算法的基本运算过程如下：

（1）初始化：设置进化代数计数器t=0，设置最大进化代数T，随机生成M个个体作为初始群体P(0)。

（2）个体评价：计算群体P(t)中各个个体的适应度。

（3）选择运算：将选择算子作用于群体。选择的目的是把优化的个体直接遗传到下一代或通过配对交叉产生新的个体再遗传到下一代。选择操作是建立在群体中个体的适应度评估基础上的。

（4）交叉运算：将交叉算子作用于群体。遗传算法中起核心作用的就是交叉算子。

（5）变异运算：将变异算子作用于群体。即是对群体中的个体串的某些基因座上的基因值作变动。群体P(t)经过选择、交叉、变异运算之后得到下一代群体P(t+1)。

（6）终止条件判断：若t=T,则以进化过程中所得到的具有最大适应度个体作为最优解输出，终止计算。

遗传操作包括以下三个基本遗传算子(genetic operator):选择(selection)；交叉(crossover)；变异(mutation)。

3.3.1 选择

从群体中选择优胜的个体，淘汰劣质个体的操作叫选择。选择算子有时又称为再生算子(reproduction operator)。选择的目的是把优化的个体(或解)直接遗传到下一代或通过配对交叉产生新的个体再遗传到下一代。选择操作是建立在群体中个体的适应度评估基础上的，常用的选择算子有以下几种：适应度比例方法、随机遍历抽样法、局部选择法。

3.3.2 交叉

在自然界生物进化过程中起核心作用的是生物遗传基因的重组(加上变异)。同样，遗传算法中起核心作用的是遗传操作的交叉算子。所谓交叉是指把两个父代个体的部分结构加以替换重组而生成新个体的操作。通过交叉，遗传算法的搜索能力得以飞跃提高。

3.2.3 变异

变异算子的基本内容是对群体中的个体串的某些基因座上的基因值作变动。依据个体编码表示方法的不同，可以有以下的算法：

a)实值变异。

b)二进制变异。

一般来说，变异算子操作的基本步骤如下：

a)对群中所有个体以事先设定的变异概率判断是否进行变异

b)对进行变异的个体随机选择变异位进行变异。

遗传算法引入变异的目的有两个:一是使遗传算法具有局部的随机搜索能力。当遗传算法通过交叉算子已接近最优解邻域时，利用变异算子的这种局部随机搜索能力可以加速向最优解收敛。显然，此种情况下的变异概率应取较小值，否则接近最优解的积木块会因变异而遭到破坏。二是使遗传算法可维持群体多样性，以防止出现未成熟收敛现象。此时收敛概率应取较大值。

3.2.4 终止条件

当最优个体的适应度达到给定的阈值，或者最优个体的适应度和群体适应度不再上升时，或者迭代次数达到预设的代数时，算法终止。预设的代数一般设置为100-500代。

3.3 特点

遗传算法是解决搜索问题的一种通用算法，对于各种通用问题都可以使用。搜索算法的共同特征为：

（1） 首先组成一组候选解

（2）依据某些适应性条件测算这些候选解的适应度

（3）根据适应度保留某些候选解，放弃其他候选解

（4） 对保留的候选解进行某些操作，生成新的候选解。

在遗传算法中，上述几个特征以一种特殊的方式组合在一起：基于染色体群的并行搜索，带有猜测性质的选择操作、交换操作和突变操作。这种特殊的组合方式将遗传算法与其它搜索算法区别开来。

遗传算法还具有以下几方面的特点：

（1）算法从问题解的串集开始搜索，而不是从单个解开始。这是遗传算法与传统优化算法的极大区别。传统优化算法是从单个初始值迭代求最优解的；容易误入局部最优解。遗传算法从串集开始搜索，覆盖面大，利于全局择优。

（2）遗传算法同时处理群体中的多个个体，即对搜索空间中的多个解进行评估，减少了陷入局部最优解的风险，同时算法本身易于实现并行化。

（3）遗传算法基本上不用搜索空间的知识或其它辅助信息，而仅用适应度函数值来评估个体，在此基础上进行遗传操作。适应度函数不仅不受连续可微的约束，而且其定义域可以任意设定。这一特点使得遗传算法的应用范围大大扩展。

（4）遗传算法不是采用确定性规则，而是采用概率的变迁规则来指导他的搜索方向。

（5）具有自组织、自适应和自学习性。遗传算法利用进化过程获得的信息自行组织搜索时，适应度大的个体具有较高的生存概率，并获得更适应环境的基因结构。

（6）此外，算法本身也可以采用动态自适应技术，在进化过程中自动调整算法控制参数和编码精度，比如使用模糊自适应法。

3.4 不足之处

（1）编码不规范及编码存在表示的不准确性。

（2）单一的遗传算法编码不能全面地将优化问题的约束表示出来。考虑约束的一个方法就是对不可行解采用阈值，这样，计算的时间必然增加。

（3）遗传算法通常的效率比其他传统的优化方法低。

（4）遗传算法容易过早收敛。

（5）遗传算法对算法的精度、可行度、计算复杂性等方面，还没有有效的定量分析方法。

3.5 应用

由于遗传算法的整体搜索策略和优化搜索方法在计算时不依赖于梯度信息或其它辅助知识，而只需要影响搜索方向的目标函数和相应的适应度函数，所以遗传算法提供了一种求解复杂系统问题的通用框架，它不依赖于问题的具体领域，对问题的种类有很强的鲁棒性，所以广泛应用于许多科学，下面我们将介绍遗传算法的一些主要应用领域

3.5.1 函数优化

函数优化是遗传算法的经典应用领域，也是遗传算法进行性能评价的常用算例，许多人构造出了各种各样复杂形式的测试函数：连续函数和离散函数、凸函数和凹函数、低维函数和高维函数、单峰函数和多峰函数等。对于一些非线性、多模型、多目标的函数优化问题，用其它优化方法较难求解，而遗传算法可以方便的得到较好的结果。

3.5.2 组合优化

随着问题规模的增大，组合优化问题的搜索空间也急剧增大，有时在计算上用枚举法很难求出最优解。对这类复杂的问题，人们已经意识到应把主要精力放在寻求满意解上，而遗传算法是寻求这种满意解的最佳工具之一。实践证明，遗传算法对于组合优化中的NP问题非常有效。例如遗传算法已经在求解旅行商问题、 背包问题、装箱问题、图形划分问题等方面得到成功的应用。

此外，GA也在生产调度问题、自动控制、机器人学、图象处理、人工生命、遗传编码和机器学习等方面获得了广泛的运用。

3.5.3 车间调度

车间调度问题是一个典型的NP-Hard问题，遗传算法作为一种经典的智能算法广泛用于车间调度中，很多学者都致力于用遗传算法解决车间调度问题，现今也取得了十分丰硕的成果。从最初的传统车间调度（JSP）问题到柔性作业车间调度问题（FJSP），遗传算法都有优异的表现，在很多算例中都得到了最优或近优解。

4 智能搜索算法框架

智能搜索算法主流国产开源框架有geatpy和scikit-opt

4.1 geatpy

4.1.1 开源地址

https://github.com/geatpy-dev/geatpy

4.1.2 简介

geatpy团队现由华南农业大学、暨南大学、华南理工大学等优秀硕士以及一批优秀校友、优秀本科生组成。geatpy是一个高性能实用型进化算法工具箱，提供了许多已实现的进化算法各项操作的函数，如初始化种群、选择、交叉、变异、多目标优化参考点生成、非支配排序、多目标优化GD、IGD、HV等指标的计算等等。没有繁杂的深度封装，可以清晰地看到其基本结构及相关算法的实现，并利用geatpy函数方便地进行自由组合，实现和研究多种改进的进化算法、多目标优化、并行进化算法等，解决传统优化算法难以解决的问题。

geatpy在Python上提供简便易用的面向对象的进化算法框架。通过继承问题类，可以轻松把实际问题与进化算法相结合。geatpy还提供多种进化算法模板类，涵盖遗传算法、差分进化算法、进化策略、多目标进化优化算法等，可以通过调用算法模板，轻松解决单目标优化、多目标优化、组合优化、约束优化等问题。这些都是开源的，你可以参照这些模板，加以改进或重构，以便实现效果更好的进化算法，或是让进化算法更好地与当前正在进行的项目进行融合。

4.1.3 旅行商问题求解

import numpy as np
import geatpy as ea
class MyProblem(ea.Problem):  # 继承Problem父类
    def __init__(self):
        name = 'MyProblem'  # 初始化name（函数名称，可以随意设置）
        M = 1  # 初始化M（目标维数）
        maxormins = [1]  # 初始化maxormins（目标最小最大化标记列表，1：最小化该目标；-1：最大化该目标）
        Dim = 9  # 初始化Dim（决策变量维数）
        varTypes = [1] * Dim  # 初始化varTypes（决策变量的类型，元素为0表示对应的变量是连续的；1表示是离散的）
        lb = [1] * Dim  # 决策变量下界
        ub = [9] * Dim  # 决策变量上界
        lbin = [1] * Dim  # 决策变量下边界（0表示不包含该变量的下边界，1表示包含）
        ubin = [1] * Dim  # 决策变量上边界（0表示不包含该变量的上边界，1表示包含）
        # 调用父类构造方法完成实例化
        ea.Problem.__init__(self, name, M, maxormins, Dim, varTypes, lb, ub, lbin, ubin)
        # 新增一个属性存储旅行地坐标
        self.places = np.array([[0.4, 0.4439],
                                [0.2439, 0.1463],
                                [0.1707, 0.2293],
                                [0.2293, 0.761],
                                [0.5171, 0.9414],
                                [0.8732, 0.6536],
                                [0.6878, 0.5219],
                                [0.8488, 0.3609],
                                [0.6683, 0.2536],
                                [0.6195, 0.2634]])

    def aimFunc(self, pop):  # 目标函数
        x = pop.Phen  # 得到决策变量矩阵
        X = np.hstack([np.zeros((x.shape[0], 1)), x, np.zeros((x.shape[0], 1))]).astype(int) # 添加从0地出发且最后回到出发地
        ObjV = []  # 存储所有种群个体对应的总路程
        for i in range(X.shape[0]):
            journey = self.places[X[i], :]  # 按既定顺序到达的地点坐标
            distance = np.sum(np.sqrt(np.sum(np.diff(journey.T) ** 2, 0)))  # 计算总路程
            ObjV.append(distance)
        pop.ObjV = np.array([ObjV]).T  # 把求得的目标函数值赋值给种群pop的ObjV
        # 找到违反约束条件的个体在种群中的索引，保存在向量exIdx中（如：若0、2、4号个体违反约束条件，则编程找出他们来）
        exIdx1 = np.where(np.where(x == 3)[1] - np.where(x == 6)[1] < 0)[0]
        exIdx2 = np.where(np.where(x == 4)[1] - np.where(x == 5)[1] < 0)[0]
        exIdx = np.unique(np.hstack([exIdx1, exIdx2]))
        pop.CV = np.zeros((pop.sizes, 1))
        pop.CV[exIdx] = 1  # 把求得的违反约束程度矩阵赋值给种群pop的CV

import matplotlib.pyplot as plt

if __name__ == '__main__':
    """================================实例化问题对象============================"""
    problem = MyProblem()  # 生成问题对象
    """==================================种群设置=============================="""
    Encoding = 'P'  # 编码方式，采用排列编码
    NIND = 50  # 种群规模
    Field = ea.crtfld(Encoding, problem.varTypes, problem.ranges, problem.borders)  # 创建区域描述器
    population = ea.Population(Encoding, Field, NIND)  # 实例化种群对象（此时种群还没被初始化，仅仅是完成种群对象的实例化）
    """================================算法参数设置============================="""
    myAlgorithm = ea.soea_SEGA_templet(problem, population)  # 实例化一个算法模板对象
    myAlgorithm.MAXGEN = 200  # 最大进化代数
    myAlgorithm.mutOper.Pm = 0.5  # 变异概率
    myAlgorithm.logTras = 1  # 设置每隔多少代记录日志，若设置成0则表示不记录日志
    myAlgorithm.verbose = True  # 设置是否打印输出日志信息

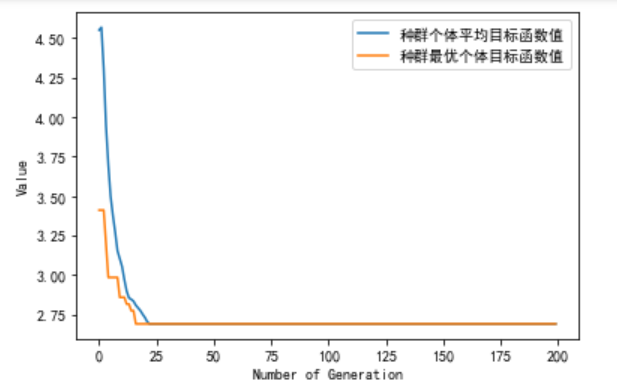

    myAlgorithm.drawing = 1  # 设置绘图方式（0：不绘图；1：绘制结果图；2：绘制目标空间过程动画；3：绘制决策空间过程动画）
    """===========================调用算法模板进行种群进化========================"""
    [BestIndi, population] = myAlgorithm.run()  # 执行算法模板，得到最优个体以及最后一代种群
    BestIndi.save()  # 把最优个体的信息保存到文件中
    """==================================输出结果=============================="""
    print('评价次数：%s' % myAlgorithm.evalsNum)
    print('时间已过 %s 秒' % myAlgorithm.passTime)
    if BestIndi.sizes != 0:
        print('最短路程为：%s' % BestIndi.ObjV[0][0])
        print('最佳路线为：')
        best_journey = np.hstack([0, BestIndi.Phen[0, :], 0])
        for i in range(len(best_journey)):
            print(int(best_journey[i]), end=' ')

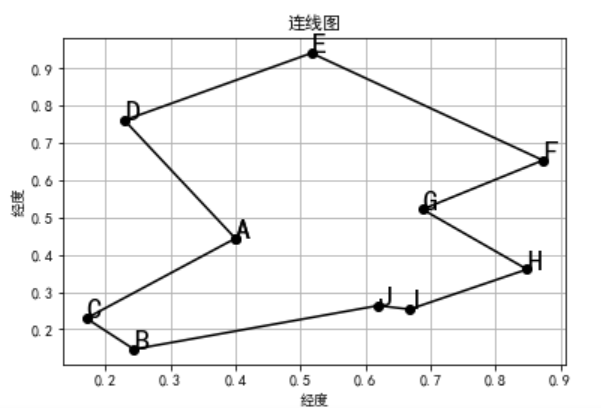

        # 绘图
        plt.figure()
        plt.plot(problem.places[best_journey.astype(int), 0], problem.places[best_journey.astype(int), 1], c='black')
        plt.plot(problem.places[best_journey.astype(int), 0], problem.places[best_journey.astype(int), 1], 'o',c='black')
        for i in range(len(best_journey)):
            plt.text(problem.places[int(best_journey[i]), 0], problem.places[int(best_journey[i]), 1],
                     chr(int(best_journey[i]) + 65), fontsize=20)
        plt.grid(True)
        plt.title('连线图')
        plt.xlabel('经度')
        plt.ylabel('经度')
        plt.savefig('roadmap.svg', dpi=600, bbox_inches='tight')
    else:
        print('没找到可行解。')



4.2 scikit-opt

4.2.1 开源地址

https://github.com/guofei9987/scikit-opt/

4.2.2 简介

是一款个人维护，容易上手，github上引用多，文档齐全，接近Python原生语法的智能优化群分算法

4.2.3 旅行商问题求解

import numpy as np
from scipy import spatial
import matplotlib.pyplot as plt
font = {'family':'SimHei','weight':'bold','size':'9'}
plt.rc('font',**font)
plt.rc('axes',unicode_minus = False) #解决负号显示问题
num_points = 10
def task_distance(num_points,minValue, maxValue):
    li = np.array([[7,21,11,28,3,23,28,3,19,23],
                   [11,3,2,17,12,30,21,18,25,5],
                   [6,28,24,11,27,27,7,13,25,10],
                   [26,21,12,11,16,17,18,14,25,19],
                   [7,9,8,18,25,17,23,26,21,27],
                   [30,11,26,2,13,8,3,20,5,25],
                   [8,24,10,10,5,26,5,27,3,16],
                   [28,23,28,11,22,2,15,11,13,16],
                   [17,10,30,3,7,22,23,30,4,2],
                   [16,29,10,28,8,10,2,8,10,2]])
    return li
def cal_total_distance(routine):
    num_points, = routine.shape
    sum =0;
    for i in range(num_points-1):
        sum += distance_matrix[routine[i],routine[i+1]]
    return sum

from sko.GA import GA_TSP
points_coordinate = task_distance(num_points,2,30)  # generate coordinate of points
distance_matrix = points_coordinate
ga_tsp = GA_TSP(func=cal_total_distance, n_dim=num_points, size_pop=50, max_iter=20, prob_mut=1)
best_points, best_distance = ga_tsp.run()
print("best_points is ",best_points)
print("best_distance is ", best_distance)

#画图
best_points_ = best_points
best_points_coordinate = points_coordinate[best_points_, :]
plt.figure(1)
plt.subplot(221,title='连线图')
plt.xlabel("经度")
plt.ylabel("纬度")
plt.plot(best_points_coordinate[:, 0], best_points_coordinate[:, 1], 'o-r')
plt.subplot(222,title='收敛图')
plt.xlabel("迭代次数")
plt.ylabel("最短距离")
plt.plot(ga_tsp.generation_best_Y)
plt.show()



4.3 旅行商问题开源框架缺陷

分析2种算法框架，有运行速度快，准确度高等特点，单旅行商无约束模型这2个框架都非常适合。

缺点也很明显，实际应用中，有顺序约束，也有几个车间任务，几个巡检任务同时调度，即多旅行商有约束的情况，这些框架算法就很难实现，甚至不支持，需要自行编码实现多旅行商有约束的遗传算法

5 自行编码实现任务调度

根据遗传算法原理，自行编码实现遗传算法，实现任务调度

5.1 旅行商类



import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
font = {'family':'SimHei','weight':'bold','size':'9'}
plt.rc('font',**font)
plt.rc('axes',unicode_minus = False) #解决负号显示问题
class TPS(object):
    pop_size = 50 #种群大小
    c_rate = 0.7 #交叉率
    m_rate = 0.05 #突变率
    pop = np.array([])#种群数量
    fitness = np.array([]) #适应度数组
    ga_num = 200 #最大迭代次数
    best_distance = 1 #记录目前最优距离
    best_gene = [] #记录目前最优任务调度方案
    tasks = np.array([])
    task_size = 0 #标记任务数目
    tasks_distance = np.array([[[]]])
    task_distance_start = 1 #任务开始位置
    task_cons_order = np.array([[]])#顺序约束
    task_cons_no = np.array([])
    def __init__(self,c_rate,m_rate,pop_size,ga_num,start_pos,task_list,task_cons_order,tasks_cons_number):
        self.fitness = np.zeros(self.pop_size)
        self.c_rate = c_rate
        self.m_rate = m_rate
        self.pop_size = pop_size
        self.ga_num = ga_num
        self.task_distance_start = start_pos
        self.tasks_distance = np.array(task_list)
        self.task_size = self.tasks_distance.shape[1]
        self.tasks = np.arange(self.task_size)
        self.task_cons_order = np.array(task_cons_order)
        self.task_cons_no = np.array(tasks_cons_number)

    def init(self):
        self.pop = self.creat_pop(self.pop_size)
        self.fitness = self.get_fitness(self.pop) #计算种群适应度

    def creat_pop(self,size):
        pop = []
        for i in range(size):
            gene = self.creat_gene() #创建基因
            pop.append(gene) #加入种群
        return np.array(pop)

    def creat_gene(self,cons_order = True):
        gene = np.arange(self.task_size) # 问题的解，基因组合，种群中的个体
        np.random.shuffle(gene) #打乱基因组合
        if cons_order:
            gene = self.constraint_order(gene) #顺序约束
        return gene

    def constraint_order(self,gene):#顺序约束
        if len(self.task_cons_order)==0 or len(self.task_cons_order[0])==0:#无约束直接返回
            return gene
        for i,elem_one in enumerate(gene):#选择排序
            if gene[i] not in self.task_cons_no:
                continue
            for j,elem_two in enumerate(gene):
                if i==j:
                    continue
                chage = self.change_order(gene[i],gene[j])#判断是否要调整顺序
                if chage:
                    gene[i],gene[j] = gene[j],gene[i]
        return gene

    def change_order(self,begin,end):#交换顺序
        result,cycle = get_link_next(self.task_cons_order,begin,end)
        return result

    def get_fitness(self,pop):
        d = np.array([]) #适应度记录数组
        for i in range(pop.shape[0]):
            gene = pop[i] #取个体
            distance = self.get_distance(gene)#计算个体基因的优劣
            distance = self.best_distance/distance #当前最优距离除以个体距离，越近适应度越高，最优适应度为1
            d= np.append(d,distance) #保存种群中每个个体适应度
        return d

    def get_distance(self,gene):
        s = 0
        for i in range(len(gene)):
            if i==0:
                start_task = self.tasks_distance[0][gene[i]]
                start_distance_one = self.task_distance_start - start_task[0]
                start_distance_two = start_task[0]-start_task[1]
                s+= np.abs(start_distance_one) + np.abs(start_distance_two)
            else:
                s+= self.caculate_distance(gene[i-1],gene[i])
        return s

    def caculate_distance(self,i,j):
        distance_one = self.tasks_distance[0][i][1]-self.tasks_distance[0][j][0]
        distance_two = self.tasks_distance[0][j][0]-self.tasks_distance[0][j][1]
        distance = np.abs(distance_one) + np.abs(distance_two)
        return distance

    def select_pop(self,pop):
        #低于平均的要替换改变
        best_f_index = np.argmax(self.fitness)
        av = np.median(self.fitness, axis = 0)
        for i in range(self.pop_size):
            if i!=best_f_index and self.fitness[i] < av:
                pi = self.cross(pop[best_f_index],pop[i])
                pi = self.mutate(pi)
                pop[i,:] = pi[:]
        return pop;

def cross(self,parent1,parent2):#交叉
        if np.random.rand()>self.c_rate:
            return parent1
        index1 = np.random.randint(0,self.task_size-1)
        index2 = np.random.randint(index1,self.task_size-1)
        tempGene = parent2[index1:index2] #交叉基因片段
        newGene = []
        pllen =0
        for g in parent1:
            if pllen == index1:
                newGene.extend(tempGene) #插入基因片段
            if g not in tempGene:
                newGene.append(g)
            pllen+=1
        newGene = np.array(newGene)
        if newGene.shape[0]!=self.task_size:
            print('c error')
            return self.creat_pop(1)
        #newGene = self.constraint_order(newGene) #顺序约束
        return newGene

    def mutate(self,gene):#变异
        if np.random.rand()> self.m_rate:
            gene = self.constraint_order(gene) #顺序约束
            return gene
        index1 = np.random.randint(0,self.task_size-1)
        index2 = np.random.randint(index1,self.task_size-1)
        newGene = self.reverse_gene(gene,index1,index2)
        if newGene.shape[0]!=self.task_size:
            print('m error')
            return self.creat_pop(1)
        newGene = self.constraint_order(newGene) #顺序约束
        return newGene

    def reverse_gene(self,gene,i,j):#反转
        #翻转基因中i到j之间的基因片段
        if i>=j:
            return gene
        if j>self.task_size-1:
            return gene
        parent1 = np.copy(gene)
        tempGene = parent1[i:j]
        newGene = []
        pllen = 0
        for g in parent1:
            if pllen==i:
                newGene.extend(tempGene[::-1]) #插入基因片段
            if g not in tempGene:
                newGene.append(g)
            pllen+=1
        return np.array(newGene)

    def evelution(self):
        #主程序：迭代进化种群
        best_iteration = 0;
        best_gene = []
        best_distance =0
        tsp = self
        x_axis = []
        y_axis = []
        for i in range(self.ga_num):
            best_f_index = np.argmax(tsp.fitness)
            worst_f_index = np.argmin(tsp.fitness)
            local_best_gene = tsp.pop[best_f_index]
            local_best_distance = tsp.get_distance(local_best_gene)
            if i ==0:
                tsp.best_gene = local_best_gene
                tsp.best_distance = tsp.get_distance(local_best_gene)
                best_gene =  tsp.best_gene
                best_distance = tsp.best_distance

            if local_best_distance < best_distance:
                best_iteration = i
                tsp.best_distance = local_best_distance #记录最优值
                tsp.best_gene = local_best_gene #记录最优个体基因
                best_gene = tsp.best_gene
                best_distance =  tsp.best_distance
            else:
                tsp.pop[worst_f_index] = tsp.cross(self.creat_gene(cons_order = False),best_gene)
                tsp.pop[worst_f_index] = tsp.mutate(tsp.pop[worst_f_index])

            this_best_distance = self.get_distance(self.best_gene)
            x_axis.append(i+1)
            y_axis.append(this_best_distance)
            print('当前迭代：%d 全局最优值：%s 本次最优值：%s 本次最优染色体：%s'%(i+1,best_distance,this_best_distance,self.best_gene))
            tsp.pop = tsp.select_pop(tsp.pop) #选择淘汰种群
            #创建新种群
            best_gene_number = 0 #保留一条最优解
            for j in range(self.pop_size):
                best_gene_equal = (tsp.pop[j] == best_gene).all()
                if best_gene_equal:
                    best_gene_number+=1
                    #print("第%d次迭代包含相等的最优距离，个数%d"%(i+1,best_gene_number))
                if best_gene_equal==False or best_gene_number>1:
                    r = np.random.randint(0,self.pop_size-1)
                    if j!=r:
                        tsp.pop[j] == tsp.cross(tsp.pop[j],tsp.pop[r]) #交叉种群中第j,r个体的基因
                        tsp.pop[j] = tsp.mutate(tsp.pop[j]) #突变种群中第j个个体基因
            self.fitness = self.get_fitness(self.pop) #计算种群适应度

        plt.xlabel("迭代次数")
        plt.ylabel("最短距离")
        plt.title("收敛图(第%d次迭代出现最短距离%d)"%(best_iteration+1,best_distance))
        plt.plot(x_axis,y_axis)
        plt.show()

        print('最优迭代：%d 最优值：%s 最优染色体：%s'%(best_iteration+1,best_distance,best_gene))
        best_gene_str = self.get_gene_str(best_gene)
        result = "%d|%s"%(best_distance,best_gene_str)
        print(result)
        return result

    def get_gene_str(self,gene):
        genStr = ''
        for i in gene:
            genStr += str(i)+","
        return genStr[0:-1]


5.2 辅助函数

def get_task_into(t): #转为任务列表
    #t=1,1|2,2|3,3|4,4|5,5|6,6|7,7|8,8|9,9|10,10
    task = [] #任务
    task_list = [] #任务列表
    cons_order_list = [] #顺序约束列表
    task_cons_no = []
    for i,elem_one in enumerate(t.split("|")):
        task_bay = []#贝位：开始贝位,结束贝位
        cons_order =[] #顺序约束
        for j,elem_two in enumerate(elem_one.split(",")):
            if j<2:
                task_bay.append(int(elem_two))
            elif j==2 and elem_two!='':
                cons_order.append(i)
                end = int(elem_two)
                cons_order.append(end)
                cons_order_list.append(cons_order)
                if i not in task_cons_no:
                    task_cons_no.append(i)
                if end not in  task_cons_no:
                    task_cons_no.append(end)
        task.append(task_bay)
    task_list.append(task)
    return task_list,cons_order_list,task_cons_no

def dead_cycle(arr):#死循环判断 arr = np.array([[5,1],[1,3],[3,5]])
    for i in range(len(arr)):
        if len(arr[i])==0:
            continue
        begin,end = arr[i][0],arr[i][1]
        result,cycle = get_link_next(arr,begin,end)
        if result:
            print("发生死循环任务编号%d"%(cycle))
            return result
    return False

def get_link_next(arr,begin,end):#获取链路下一个，返回是否死循环和最后的
    for j in range(len(arr)):
        if len(arr[j])==0 or (begin == arr[j][0] and end == arr[j][1]): #排除本身
            continue
        if end == arr[j][0]: #向后
            if begin == arr[j][1]:
                #print("发生死循环任务指针编号%d,%d"%(begin,end))
                return True,end
            else:
                end = arr[j][1]
                result =  get_link_next(arr,begin,end)
                return result
    return False,end

5.3 调用主方法

if __name__ == '__main__':
    #app.run(debug=True, port=8888,host=0.0.0.0) #指定端口、host,0.0.0.0代表不管几个网卡，任何ip都可以访问
    start_pos = int(1)
    task_list,cons_order,task_cons_no = get_task_into('1,1|2,2,3,|3,3|4,4|5,5|6,6|7,7|8,8|9,9|10,10|1,1|2,2|3,3|4,4|5,5')
    dead = dead_cycle(np.array(cons_order)) #验证死循环
    if dead:
        print("发生死循环了")
    else:
        iteration = len(task_cons_no)
        print("顺序约束任务个数数为%d"%(iteration))
        iteration = 16-len(task_cons_no)
        if iteration <=0:
            iteration =1
        self =  TPS(0.8,0.05,2000,iteration,start_pos,task_list,cons_order,task_cons_no)
        self.init()
        result = self.evelution()

5.4 WISG run_server部署方法

#导入WISG(Web Server Gateway Interface)
from wsgiref.simple_server import make_server
from urllib import parse
import json
import pdb

def getSingleTaskSchedule(environ,start_response):
    start_response('200 OK',[('Content-Type','text/html;charset=urf-8')])
    #调用urlparse的parse_qs解析URL参数,并返回字典
    query_args=environ['QUERY_STRING']
    params = parse.parse_qs(query_args)
    start_pos_value = params['startPos']
    task_list_value = params['taskList']
    # 获取get中key为name的值
    start_pos = int(str(start_pos_value).replace("[","").replace("]","").replace("'",""))
    task_list,cons_order,tasks_cons_number = get_task_into(str(task_list_value).replace("[","").replace("]","").replace("'",""))
    dead = dead_cycle(np.array(cons_order)) #验证死循环
    if dead:
        result = json.dumps("-9998|任务死循环").encode('utf-8')
        return [result]
    else:
        iteration = len(tasks_cons_number)
        print("顺序约束任务个数数为%d"%(iteration))
        iteration = 16-len(tasks_cons_number)
        if iteration <=0:
            iteration =1
        self =  TPS(0.7,0.05,2000,iteration,start_pos,task_list,cons_order,tasks_cons_number)
        self.init()
        result = json.dumps(self.evelution()).encode('utf-8')
        return [result]
    return [result]

def get_url():
    data= {'/getSingleTaskSchedule':getSingleCraneSchedule}
return data

def run_server(environ,start_response):
    urls=get_url()
    url=environ.get("PATH_INFO")
    print(url)
    if url in urls:
        function_data = urls[url](environ,start_response)
        return function_data
    else:
        start_response("200 OK",[('Content-Type','text/html;charset=utf-8')])
        result = [bytes("-9999|路由错误",encoding="utf-8")]
        return result

httpd =make_server('0.0.0.0',8801,run_server) # ip='0.0.0.0' port=8801
print("server is started, port is 8801....")
httpd.serve_forever()

5.5 运行结果

顺序约束任务个数数为2
当前迭代：1 全局最优值：28 本次最优值：28 本次最优染色体：[14  4  9  8  7  6  2  3 12 13  5 11 10  1  0]
当前迭代：2 全局最优值：24 本次最优值：24 本次最优染色体：[14  4  9  8  7  6  5  2  3 12 13 11 10  1  0]
当前迭代：3 全局最优值：20 本次最优值：20 本次最优染色体：[14  4  9  8  7  6  5  3 13  2 12 11 10  1  0]
当前迭代：4 全局最优值：18 本次最优值：18 本次最优染色体：[14  4  9  8  7  6  5  3 13  2 12 11  1 10  0]
当前迭代：5 全局最优值：18 本次最优值：18 本次最优染色体：[14  4  9  8  7  6  5  3 13  2 12 11  1 10  0]
当前迭代：6 全局最优值：18 本次最优值：18 本次最优染色体：[14  4  9  8  7  6  5  3 13  2 12 11  1 10  0]
当前迭代：7 全局最优值：18 本次最优值：18 本次最优染色体：[14  4  9  8  7  6  5  3 13  2 12 11  1 10  0]
当前迭代：8 全局最优值：18 本次最优值：18 本次最优染色体：[14  4  9  8  7  6  5  3 13  2 12 11  1 10  0]
当前迭代：9 全局最优值：18 本次最优值：18 本次最优染色体：[14  4  9  8  7  6  5  3 13  2 12 11  1 10  0]
当前迭代：10 全局最优值：18 本次最优值：18 本次最优染色体：[14  4  9  8  7  6  5  3 13  2 12 11  1 10  0]
当前迭代：11 全局最优值：18 本次最优值：18 本次最优染色体：[14  4  9  8  7  6  5  3 13  2 12 11  1 10  0]
当前迭代：12 全局最优值：18 本次最优值：18 本次最优染色体：[14  4  9  8  7  6  5  3 13  2 12 11  1 10  0]
当前迭代：13 全局最优值：18 本次最优值：18 本次最优染色体：[14  4  9  8  7  6  5  3 13  2 12 11  1 10  0]
当前迭代：14 全局最优值：18 本次最优值：18 本次最优染色体：[14  4  9  8  7  6  5  3 13  2 12 11  1 10  0]



  最优迭代：4 最优值：18 最优染色体：[14 4 9 8 7 6 5 3 13 2 12 11 1 10 0]

  18|14,4,9,8,7,6,5,3,13,2,12,11,1,10,0
