UML的介绍

作者：@kuaiquxie
作者的github：https://github.com/bitebita
本文为作者原创，如需转载，请注明出处：https://www.cnblogs.com/dzwj/p/16706086.html

---

关系介绍

1. 继承关系

继承指的是一个类（称为子类、子接口）继承另外的一个类（称为父类、父接口）的功能，并可以增加它自己的新功能的能力。在UML类图设计中，继承用一条带空心三角箭头的实线表示，从子类指向父类，或者子接口指向父接口。

 例如：大学生类继承学生类

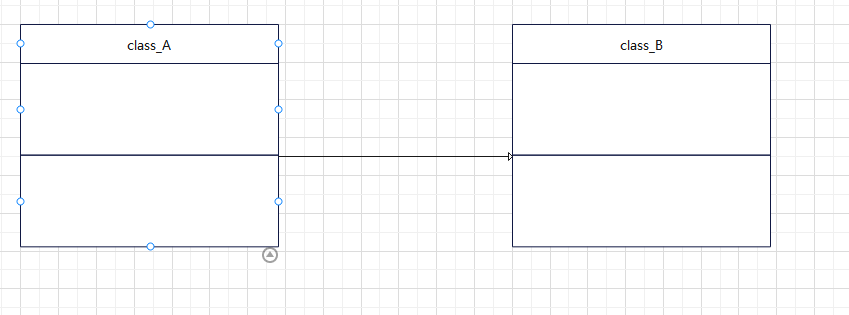

带空心三角形的直线来表示









2.实现关系

实现指的是一个class类实现interface接口（可以是多个）的功能，实现是类与接口之间最常见的关系。

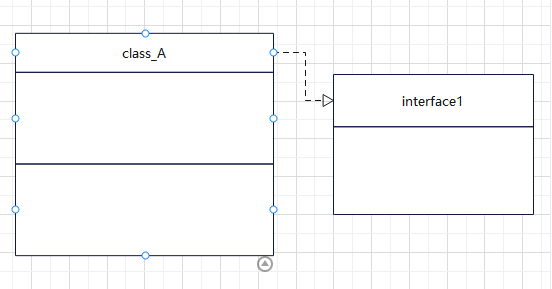

用一条带空心三角箭头的虚线表示









3.依赖关系

依赖就是一个类A使用到了另一个类B，而这种使用关系是具有偶然性的、临时性的、非常弱的，但是类B的变化会影响到类A。表现在代码层面：类B作为参数被类A在某个method方法中使用。在UML类图设计中，依赖关系用由类A指向类B的带箭头虚线表示。

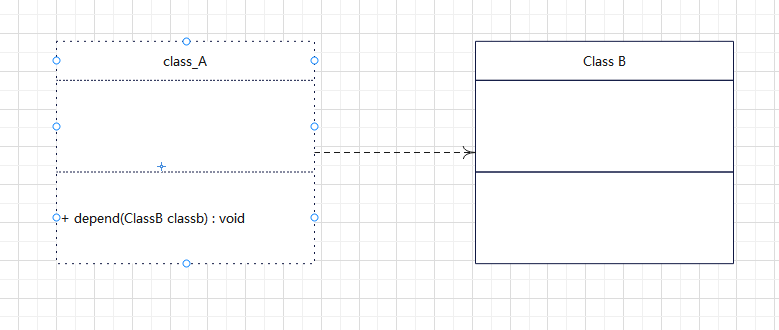

用由类A指向类B的带箭头虚线表示











4.关联关系

关联体现的是两个类之间语义级别的一种强依赖关系，这种关系比依赖更强、不存在依赖关系的偶然性、关系也不是临时性的，一般是长期性的，而且双方的关系一般是平等的。关联可以是单向、双向的。表现在代码层面：被关联类B以类的属性形式出现在关联类A中，也可能是关联类A引用了一个类型为被关联类B的全局变量。在UML类图设计中，关联关系用由关联类A指向被关联类B的带箭头实线表示，在关联的两端可以标注关联双方的角色和多重性标记。

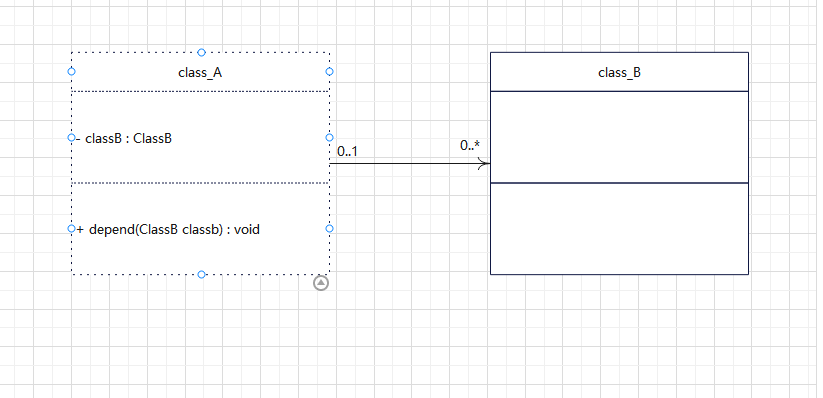

用由关联类A指向被关联类B的带箭头实线表示，在关联的两端可以标注关联双方的角色和多重性标记











5.聚合关系

聚合是关联关系的一种特例，它体现的是整体与部分的关系，即has-a的关系。此时整体与部分之间是可分离的，它们可以具有各自的生命周期，部分可以属于多个整体对象，也可以为多个整体对象共享。表现在代码层面：和关联关系是一致的，只能从语义级别来区分。在UML类图设计中，聚合关系以空心菱形加实线箭头表示。

例如：一个航母编队包括海空母舰、驱护舰艇、舰载飞机及核动力攻击潜艇等。

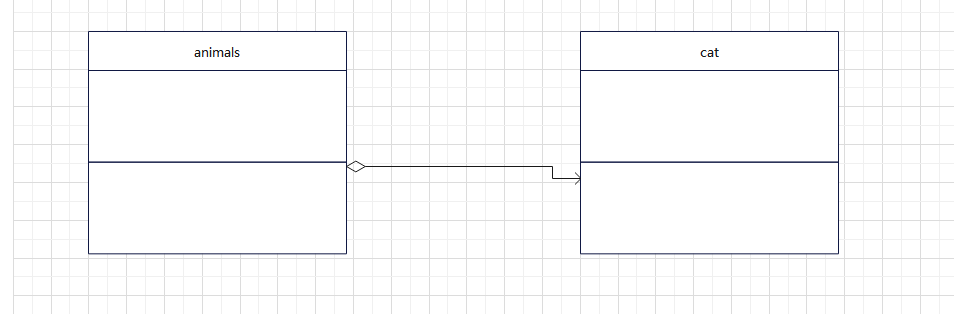

空心菱形加实线箭头表示









6.组合关系     组合也是关联关系的一种特例，它体现的是一种contains-a的关系，这种关系比聚合更强，也称为强聚合。它同样体现整体与部分间的关系，但此时整体与部分是不可分的，整体的生命周期结束也就意味着部分的生命周期结束。表现在代码层面，和关联关系是一致的，只能从语义级别来区分。在UML类图设计中，组合关系以实心菱形加实线箭头表示。

实心菱形加实线箭头表示
