chapter14------任务和特权级保护

任务的隔离

任务

程序时记录在载体上的指令和数据，其正在执行中的一个副本就叫做任务

简单来说，我们为了完成某项特定的工作，写了一个程序，然后这个程序有可以分成几个小程序，程序执行时，每个小程序也在内存中运行，那这个小程序就是一个任务了

任务的LDT

LDT 叫做 局部描述符表，之所以叫局部是因为它是独属于某个任务的，换句话说，LDT中存放的应该是某个任务的私有内存段描述符，而且 LDT 的0号槽位也是可以用的，不想 GDT 那样0号槽位必须是空描述符

任务的TSS

TSS 叫做 任务状态段，这是 每个任务用来保存相关信息的额外使用的额外内存段，最小尺寸是 104字节，TSS中的每个元素能被处理器固件识别，这主要是为了实现任务切换

以下是TSS的示意图，知道它大概记录了啥就行了

多任务系统

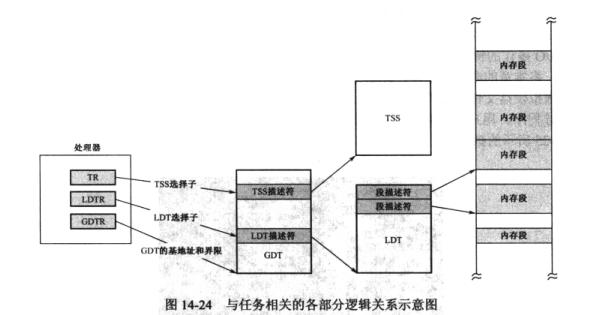

以下是多任务系统的组成示意图

我们看到处理器内部：

处理器使用 GDTR寄存器 追踪GDT，GDT是 全局性 的，为所有任务服务，即是 所有任务共有 的，所以只有1个
处理器使用 LDTR寄存器 追踪LDT，LDT是 局部性 的，为单个任务服务，是 任务私有 的，所以LDT的数量不止一个，视任务多少而定。LDTR 指向的是当前执行的任务
处理器使用 TR寄存器 追踪TSS，TSS也是单个任务私有的，记录当前任务的状态，TR 指向的是当前执行的任务的状态段

有了这些概念后，我们再来简单的谈谈任务切换：

保护当前任务的运行状态，这个就是靠TSS实现啦，主要是一些寄存器的状态
切换LDTR和TR，让他们指向新的任务
恢复旧任务的运行状态，其实就是切换LDTR和TR，让他们指向旧的任务

全局空间和局部空间

单任务

每个任务实际包括两个部分：全局部分和私有部分

任务是在内存中运行的，所以全局/私有部分本质上还是 地址空间的划分------全局/局部(地址)空间

地址空间的访问是依靠 分段机制 进行的，也就是通过描述符表中的描述符来访问内存段，故而：

全局地址空间由GDT定义
局部地址空间由LDT定义

理清了这些概念后，全局/局部空间中的内容是什么呢：

全局空间：含有操作系统的软件和库程序，以及可以调用的系统服务和数据
局部空间：每个任务各自的数据和代码，与要解决的问题有关，各不相同

现在让我们粗浅的来看一下一个任务是如何执行的：
通常，任务会在自己的局部空间运行，当它需要操作系统提供的服务时，转入全局空间执行

多任务

可以看到多个任务就有多个局部空间，然后他们都共享一个全局空间

特权级保护概述

试着想象一下，我有一个任务A，它很大胆的修改了全局空间中的部分内容并且成功了，当任务B运行在全局空间时，它实际上运行的不是它认知中的内容了，而是任务A修改后的内容

这个例子是为了说明，虽然我们引进了LDT和TSS，进一步强化了分段机制，将任务与任务之间隔离从而实现多任务，但它还是不够安全，所以我们引入了 特权级保护机制，特权级就是通过级别 限制段的访问和修改，简单来说就是让处理器知道哪个段才是老大

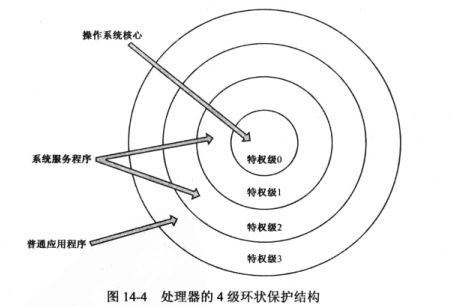

上图是Intel处理器提供的4级环状保护结构，数值越小，级别越高，可靠性越高

DPL

DPL叫做 描述符特权级，是描述符中的两比特的字段，用于表示描述符所指向段的特权级

两比特可以取值00,01,10,11，分别对应特权级0,1,2,3

对于数据段 来说，DPL决定了访问该段所应当具备的最低特权级别

CPL

当处理器正在一个 代码段 中取指令和执行指令时，该段的特权级叫做 当前特权级，即CPL；正在执行的这个代码段的选择子位于CS寄存器中，其 最低两位 就是当前特权级的数值

操作系统代码执行时CPL是0，这 能够保证它的安全性，并使它能够访问所有软硬件资源

用户程序在局部空间中执行时，CPL是3，调用系统服务，进入操作系统内核，在全局空间中执行时，CPL是0。所以说，任务的特权级别并不是固定的，要具体看待(CPL取决于CS寄存器)

特权指令

只有在当前特权级CPL为0时才能执行的指令，叫做 特权指令

例如：

加载GDT的 lgdt 指令
加载LDT的 lldt 指令
加载TSS的 ltr 指令

IOPL

IOPL 叫做 输入/输出特权级，代表当前任务的I/O特权级别

处理器允许对各个特权级别所能执行的I/O操作进行控制，通常是 端口访问的许可权(设备的访问通过端口进行)

所以我们可以简单将 IOPL 理解为 访问外设的能力

IOPL位 位于标志寄存器EFLAGS中

RPL

RPL 叫做 请求特权级

不管是实施控制转移，还是访问数据段，都可以看成是一个请求---请求者提供一个段选择子，请求访问指定的段

所以，我们可以 将RPL看成是请求者(提供选择子)的特权级别

这里要先了解一些特权级检查的知识，可以先移步下一小节

大多时候 RPL=CPL，当有时候，经过特权级转移，比如使用调用门，会使得 CPL 发生改变，从而让 RPL不等于CPL

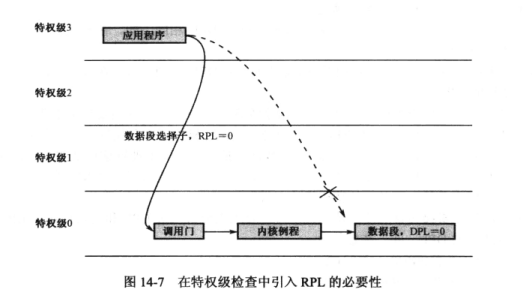

为什么要引入RPL呢:

考虑以下情况，假设应用程序知道了操作系统数据段的选择子，并希望通过该选择子访问修改。低级访问高级，我们很容易就知道不可能，但这实际上是有可能的(如果没有RPL)

应用程序想要从硬盘读取数据并写入操作系统的数据段中，应用程序的CPL为3，硬件访问权限不够，所以通过调用门调用操作系统提供的例程，此时CPL为0，然后操作系统根据提供的目标数据段选择子，检查CPL=0，和目标数据段的DPL=0一样，可以写入，于是就将数据写入了

应用程序将数据写入到了操作系统的数据段中，这无疑是不能忍受的，所以就引入了RPL，这是为了搞清楚真正的请求者是谁，如果一开始发现特权级位3的请求者想要访问特权级位0的数据段，那可以直接引发异常中断，不就安全了

门

段描述符用于描述内存段，们描述符用于描述可执行的代码，比如一段程序、一个例程或一个任务

门的类型

调用门：不同特权级之间的过程调用
中断门/陷阱门：作为中断处理过程使用的
任务门：对应着单个任务，用来执行任务切换

调用门

以上是调用门描述符的格式

以下是对各个部分的解析：

调用门描述符包含了 目标代码段的选择子，这方便了对代码段描述符 有效性、段界限和特权级的检查
目标例程在代码段内的 偏移量 是直接指定的，所以当我们通过调用门选择子跳转时，在指令中给出的偏移量会被忽略
TYPE字段用于标识门的类型，1100 表示调用门

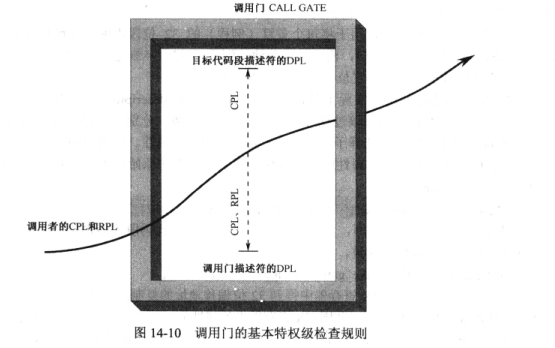

调用门之所以叫做门不是随便取的，我们可以看到上图，这其实就是使用调用门的检查，只有在门内的特权级才能够使用这个门

具体来说只有满足以下两个条件才能使用调用门：即数值上要求

CPL<=调用门描述符的DPL
RPL<=调用门描述符的DPL
CPL>=目标代码段描述符的DPL

有了这个理性的认识，在结合上图，我们就能够知道，调用门的DPL是特权级检查的下限，目标代码段的DPL是特权级检查的上限，一个上限一个下限，是不是很像一个门呢

特权级检查

特权级的检查发生在段选择子传送到段寄存器时，代码段的检查是CS，数据段的检查是DS、ES、FS、GS，栈段的检查是SS

代码段的特权级检查

一般来说，控制转移只允许发生在 两个特权级相同的代码段之间，即
- CPL=目标代码段的DPL
- RPL=目标代码段的DPL
低特权级转移到高特权级：主要是为了让 特权级低的用户程序可以调用特权级高的操作系统例程
- 将高特权级代码段定义为 依从的 : 两个条件
  - 代码段描述符的 TYPE字段有C位 ，C=0表示代码段只能供同特权级的程序使用，C=1表示代码段为依从代码段
  - 当前特权级CPL和RPL必须低于或等于目标代码段描述符的DPL，即数值上要求
    - CPL>=目标代码段的DPL
    - RPL>=目标代码段的DPL
  需要注意的是，依从的代码段是在调用程序的特权级运行，简单来说就是当控制转移时，CPL不变，被调用过程的特权级依从于调用者的特权级
- 使用门(门描述符)：特指调用门
  - jmp far 调用门的选择子: 将控制通过门转移到比当前特权级高的代码段，但 不改变当前特权级别
  - call far 调用门的选择子: 当前特权级会提升到目标代码段的特权级别
高特权级到低特权级：
除了从高特权级别的例程返回外，不允许从特权级高的代码段将控制转移到特权级低的代码段，这是因为特权级越高，可靠性越高，操作系统不会引用可靠性比自己低的代码

数据段的特权级检查

高特权级别的程序可以访问低特权级别的数据段, 反之不行，即数值上要求
- CPL<=目标数据段的DPL
- RPL<=目标数据段的DPL

栈段的特权级检查

任何时候，栈段的特权级别必须和当前特权级CPL相同，即数值上要求
- CPL=目标栈段的DPL
- RPL=目标栈段的DPL

栈切换

当一个用户程序进行特权级切换后，使用的栈也要进行切换

比如说特权级位3的用户程序通过调用门进入到特权级0，那么对应的栈也要跟着切换，从3特权级栈切换到0特权级栈

总之，栈段的特权级必须同当前特权级保持一致，这是为了 防止因栈空间不足而产生不可预料的问题，同时也是为了防止栈数据的交叉引用

额外定义的栈

为了切换栈，每个任务除了自己固有的栈之外，还必须额外定义几套栈

例如，3特权级需要额外定义 0/1/2 特权级的栈，2特权级额外需要定义 0/1 特权级的栈......

这些额外的栈是由 操作系统加载程序时自动创建的，描述符位于LDT中，同时还必须在任务的TSS中登记

栈切换是处理器固件根据TSS信息自动完成的

参数复制

调用者通常会将例程所需要的参数压入栈中，调用门描述符有一个参数个数字段用来记录所需参数个数

栈切换时，处理器会自动替换 SS和ESP的内容，使它指向新栈，同时还会将旧栈的参数赋值到新栈中

内核程序的初始化

MBR加载内核程序并初始化GDT

调用门的安装

这里的目的就是将内核数据段中的SALT表(存储对外公开的例程)的入口点替换为 特权级为3的调用门选择子 ，而不是之前写入的 公共例程段+段偏移量

然后将调用门描述符安装进 GDT中

用户程序就可以通过例程的名称在C-SALT(内核数据段中的SALT表)找到对应的选择子，然后通过访问GDT/LDT找到对应的描述符，最后就能够使用例程了

   ;以下开始安装为整个系统服务的调用门。特权级之间的控制转移必须使用门
     mov edi,salt                       ;C-SALT表的起始位置
     mov ecx,salt_items                 ;C-SALT表的条目数量
.b3:
     push ecx
     mov eax,[edi+256]                  ;该条目入口点的32位偏移地址
     mov bx,[edi+260]                   ;该条目入口点的段选择子
     mov cx,1_11_0_1100_000_00000B      ;特权级3的调用门(3以上的特权级才
                                        ;允许访问)，0个参数(因为用寄存器
                                        ;传递参数，而没有用栈)
     call sys_routine_seg_sel:make_gate_descriptor
     call sys_routine_seg_sel:set_up_gdt_descriptor
     mov [edi+260],cx                   ;将返回的门描述符选择子回填
     add edi,salt_item_len              ;指向下一个C-SALT条目
     pop ecx
     loop .b3

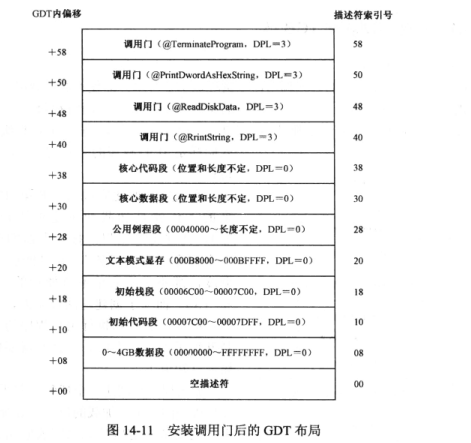

安装调用门后的GDT布局

任务控制块

任务控制块，即 Task Control Block 简称 TCB

TCB是内核为每一个任务创建的一个内存区域，用来记录任务的信息和状态

你可能会疑惑，不是有TSS了吗？TSS是任务切换时处理器要求的，而TCB是内核创建任务时需要的。两者面向的对象和使用的目的并不相同

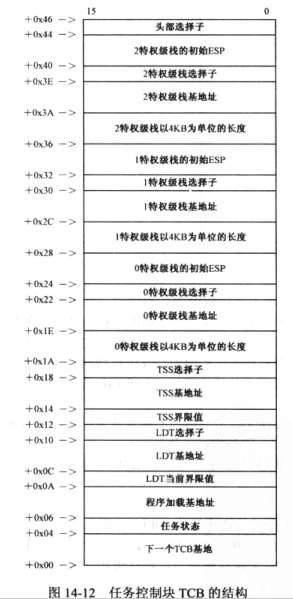

如下是TCB的结构：

TCB链

内核为了追踪所有任务，也就是所有TCB，使用的是链表这种数据结构，也就是TCB链，我们能够观察到TCB结构的第一个双字存储的是 下一个TCB基地址，这其实就是指针，该字段为0表示后面没有任务了

我们要先创建一个双字大小的 tcb_chain 用来表示TCB链的头部，使它指向第一个任务，如果为0表示没有任务

这里会有一个小问题，那就是链首指针是在内核数据段中声明并初始化的，所以只能知道它的偏移量(即让ds指向内核数据段，通过 [ds:tcb_chain] 的方式访问)；而链上的每个TCB是动态分配的，只能通过线性地址访问(即让es指向4G内存段，通过 [es:线性地址] 的方式访问)

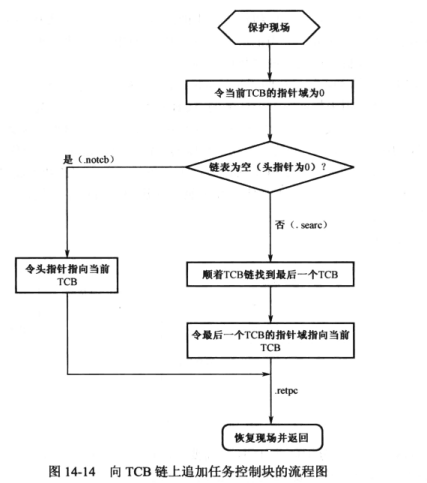

TCB链上追加TCB的流程

访问栈中过程参数

之所以叫过程参数，是因为我们调用例程的时候，通常是将参数压入栈中存储，而不是通过寄存器传递

隐式访问

就是通过push、pop、call、ret等指令，这需要用到ESP寄存器，比较固定，要遵守先进后出的机制

显示访问

这种方式是将栈看成一般的数据段，直接访问其中的任何内容，这要用到栈基址寄存器EBP，使用EBP进行寻址时，默认使用段寄存器SS，不需要加上段超越前缀

如上图右侧所示，我们可以使用EBP访问栈中的任何地方的数据，至于为什么不使用ESP，可能是因为，ESP必须指向栈顶元素吧，显示的使用ESP可能不安全

pushad指令

pushad指令是压入8个双字，其实就是8个通用寄存器的内容，分别是EAX/EBX/ECX/EDX/ESP/EBP/EDI/ESI 这8个

popad指令

这就是与pushad对应的弹出指令了

加载用户程序并创建任务

当用户程序被读入内存，并处于运行或者等待运行的状态时，就视为一个任务，任务通过描述符来引用自己的代码段和数据段(包括栈)

准备工作

分配一块内存作为LDT
分配内存并加载用户程序
TCB中登记
- LDT的界限和基地址
  - 需要注意的是，初始的时候，LDT的总字节数是0，那么界限就是总字节数减1，也就是 0xFFFF
- 用户程序加载基地址

创建LDT(用户程序的段描述符)

建立头部段描述符，并将其安装到LDT中，并登记 头部选择子 到 TCB 和回填到 头部内
建立代码段描述符，并将其安装到LDT中，并回填 代码段选择子 到 头部内
建立数据段描述符，并将其安装到LDT中，并回填 数据段选择子 到 头部内
建立堆栈段描述符，并将其安装到LDT中，并回填 堆栈段选择子 到 头部内

重定位U-SALT表(用户程序的SALT表)

和之前将SALT表中的例程名字符串替换为 段选择子和段内偏移 一样，只不过这里是将其替换为 调用门选择子和段内偏移，需要注意的是调用门选择子的RPL字段应该为3

创建0/1/2特权级的栈

分配内存作为栈空间
创建栈描述符---栈段、4KB粒度、DPL
安装到LDT中
TCB登记
- 以4KB为单位的堆栈长度
- 堆栈使用高端地址作为基地址
- 堆栈选择子
- 堆栈初始ESP(一般为0)

   mov esi,[ebp+11*4]                 ;从堆栈中取得TCB的基地址

   ;创建0特权级堆栈
   mov ecx,4096
   mov eax,ecx                        ;为生成堆栈高端地址做准备
   mov [es:esi+0x1a],ecx
   shr dword [es:esi+0x1a],12         ;登记0特权级堆栈尺寸到TCB
   call sys_routine_seg_sel:allocate_memory
   add eax,ecx                        ;堆栈必须使用高端地址为基地址
   mov [es:esi+0x1e],eax              ;登记0特权级堆栈基地址到TCB
   mov ebx,0xffffe                    ;段长度（界限）
   mov ecx,0x00c09600                 ;4KB粒度，读写，特权级0
   call sys_routine_seg_sel:make_seg_descriptor
   mov ebx,esi                        ;TCB的基地址
   call fill_descriptor_in_ldt
   or cx,0000_0000_0000_0000          ;设置选择子的特权级为0
   mov [es:esi+0x22],cx               ;登记0特权级堆栈选择子到TCB
   mov dword [es:esi+0x24],0          ;登记0特权级堆栈初始ESP到TCB

安装LDT描述符到GDT中

以上是LDT描述符的结构，基本上和GDT的一样

S位为0表示是系统的段描述符或者门描述符，S=1表示是普通的段描述符

TYPE字段为 0010 表示这是一个LDT描述符

安装LDT描述符到GDT中
TCB登记LDT选择子

   ;在GDT中登记LDT描述符
   mov eax,[es:esi+0x0c]              ;LDT的起始线性地址
   movzx ebx,word [es:esi+0x0a]       ;LDT段界限
   mov ecx,0x00408200                 ;LDT描述符，特权级0
   call sys_routine_seg_sel:make_seg_descriptor
   call sys_routine_seg_sel:set_up_gdt_descriptor
   mov [es:esi+0x10],cx               ;登记LDT选择子到TCB中

任务状态段TSS的格式

大多数看TSS的结构图就能知道是什么意思，这里说几个比较模糊的

CR3和分页机制有关，没有使用分页，可以为0
T位用于软件调试
I/O映射基地址用于决定当前任务是否可以访问特定的硬件端口

I/O许可位串

我们知道标志寄存器中的IOPL位决定了当前任务的I/O特权级别，当CPL级别不低于IOPL时，所有I/O操作都允许，当CPL级别低于IOPL时，处理器规定大部分不允许，哪个端口允许就要 找到当前任务的TSS，并检索I/O许可串，这也就是I/O映射基地址所指向的地方啦

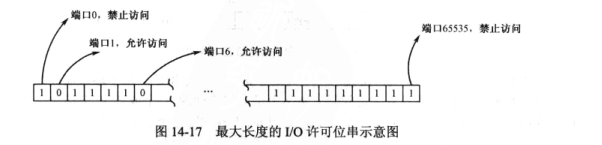

I/O许可串是一个 比特序列，最多雨荨65536比特，也就是8KB，第1个比特表示0号端口，第2个比特表示1号端口......

并且0表示允许访问，1表示禁止访问

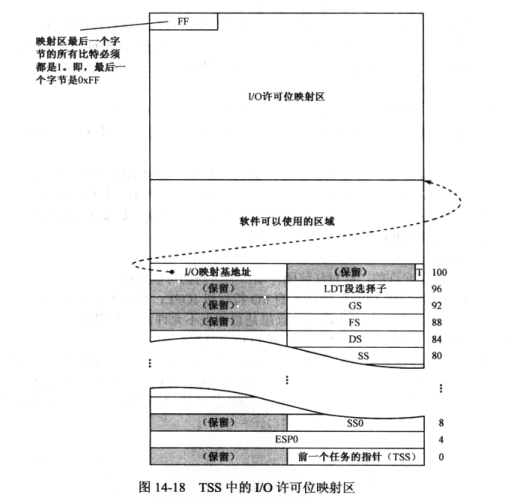

I/O映射基地址位于TSS内偏移为102的 字单元，保存着I/O许可串(I/O许可位映射区)的起始地址，如下图所示

TSS的界限值包括了I/O许可位映射区在内，如果TSS中的I/O映射基地址所在的字单元的内容大于或者等于TSS的段界限，就表明没有I/O许可位串

I/O端口按字节编址

I/O端口按字节编址的意思是 每个端口仅被设计用来读写一个字节的数据，当以字或双字访问时，实际上是访问连续的2个或4个端口，这也意味着 会检查I/O许可位串的连续2个或4个位

所以这就可能导致越界问题，当我们按字访问最后一个字节时，两字节的读操作会越界，所以处理器要求I/O许可位映射区最后额外加了一个字节 0xFF(位于TSS界限内)

创建TSS并安装到GDT中

创建TSS

分配内存作为TSS
TCB登记TSS的基地址和界限值(界限值必须至少是103字节)

   ;创建用户程序的TSS
   mov ecx,104                        ;tss的基本尺寸
   mov [es:esi+0x12],cx
   dec word [es:esi+0x12]             ;登记TSS界限值到TCB
   call sys_routine_seg_sel:allocate_memory
   mov [es:esi+0x14],ecx              ;登记TSS基地址到TCB

TSS登记表格内容(暂存在TCB中)
- 指向前一个任务的指针填写为0，表示是唯一的任务
- 0/1/2特权级堆栈的选择子和初始ESP
- 当前任务的LDT选择子
- 填写I/O许可位映射区的地址

  ;登记基本的TSS表格内容
  mov word [es:ecx+0],0              ;反向链=0

  mov edx,[es:esi+0x24]              ;登记0特权级堆栈初始ESP
  mov [es:ecx+4],edx                 ;到TSS中

  mov dx,[es:esi+0x22]               ;登记0特权级堆栈段选择子
  mov [es:ecx+8],dx                  ;到TSS中

  mov edx,[es:esi+0x32]              ;登记1特权级堆栈初始ESP
  mov [es:ecx+12],edx                ;到TSS中

  mov dx,[es:esi+0x30]               ;登记1特权级堆栈段选择子
  mov [es:ecx+16],dx                 ;到TSS中

  mov edx,[es:esi+0x40]              ;登记2特权级堆栈初始ESP
  mov [es:ecx+20],edx                ;到TSS中

  mov dx,[es:esi+0x3e]               ;登记2特权级堆栈段选择子
  mov [es:ecx+24],dx                 ;到TSS中

  mov dx,[es:esi+0x10]               ;登记任务的LDT选择子
  mov [es:ecx+96],dx                 ;到TSS中

  mov dx,[es:esi+0x12]               ;登记任务的I/O位图偏移
  mov [es:ecx+102],dx                ;到TSS中

  mov word [es:ecx+100],0            ;T=0

安装TSS描述符到GDT中

  ;在GDT中登记TSS描述符
  mov eax,[es:esi+0x14]              ;TSS的起始线性地址
  movzx ebx,word [es:esi+0x12]       ;段长度（界限）
  mov ecx,0x00408900                 ;TSS描述符，特权级0
  call sys_routine_seg_sel:make_seg_descriptor
  call sys_routine_seg_sel:set_up_gdt_descriptor
  mov [es:esi+0x18],cx               ;登记TSS选择子到TCB

以下是TSS描述符的格式，

TYPE字段中的B位表示忙位，任务刚创建时为0，表示任务不忙；当任务开始执行时或者处于挂起状态，由处理器置1

TSS的DPL和RPL均为0

带参数的返回指令

在过程返回之后，需要将调用过程前压入的参数弹出，这时候，我们可以使用带参数的返回指令可以一步达成目的

ret/retf 16位立即数 表示返回到调用者前，从栈中弹出多少字节的数据

用户程序的执行

加载用户程序并创建任务，这一步主要使用到例程 load_relocate_program，代码如下

   ;创建任务控制块。这不是处理器的要求，而是我们自己为了方便而设立的
   mov ecx,0x46
   call sys_routine_seg_sel:allocate_memory
   call append_to_tcb_link            ;将任务控制块追加到TCB链表

   push dword 50                      ;用户程序位于逻辑50扇区
   push ecx                           ;压入任务控制块起始线性地址

   call load_relocate_program

让设置生效，主要是任务的TSS和LDT

   ltr [ecx+0x18]                     ;加载任务状态段
   lldt [ecx+0x10]                    ;加载LDT

将控制权交给用户程序，也就是执行用户程序

   mov eax,mem_0_4_gb_seg_sel
   mov ds,eax

   ;以下假装是从调用门返回。摹仿处理器压入返回参数
   push dword [0x08]                  ;调用前的堆栈段选择子
   push dword 0                       ;调用前的esp

   push dword [0x14]                  ;调用前的代码段选择子
   push dword [0x10]                  ;调用前的eip

   retf

总结
