allegro 查看走线

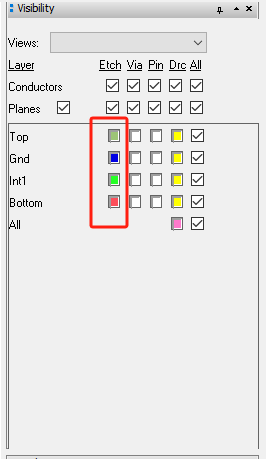

走线颜色：

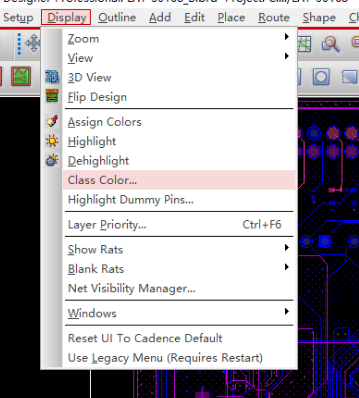

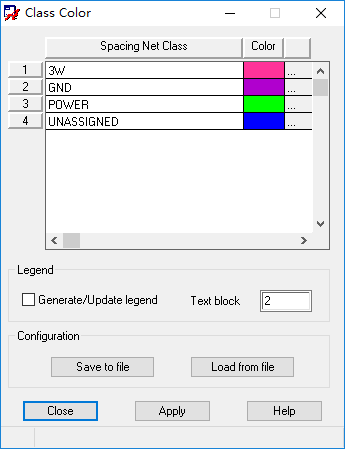

Dispaly->class color

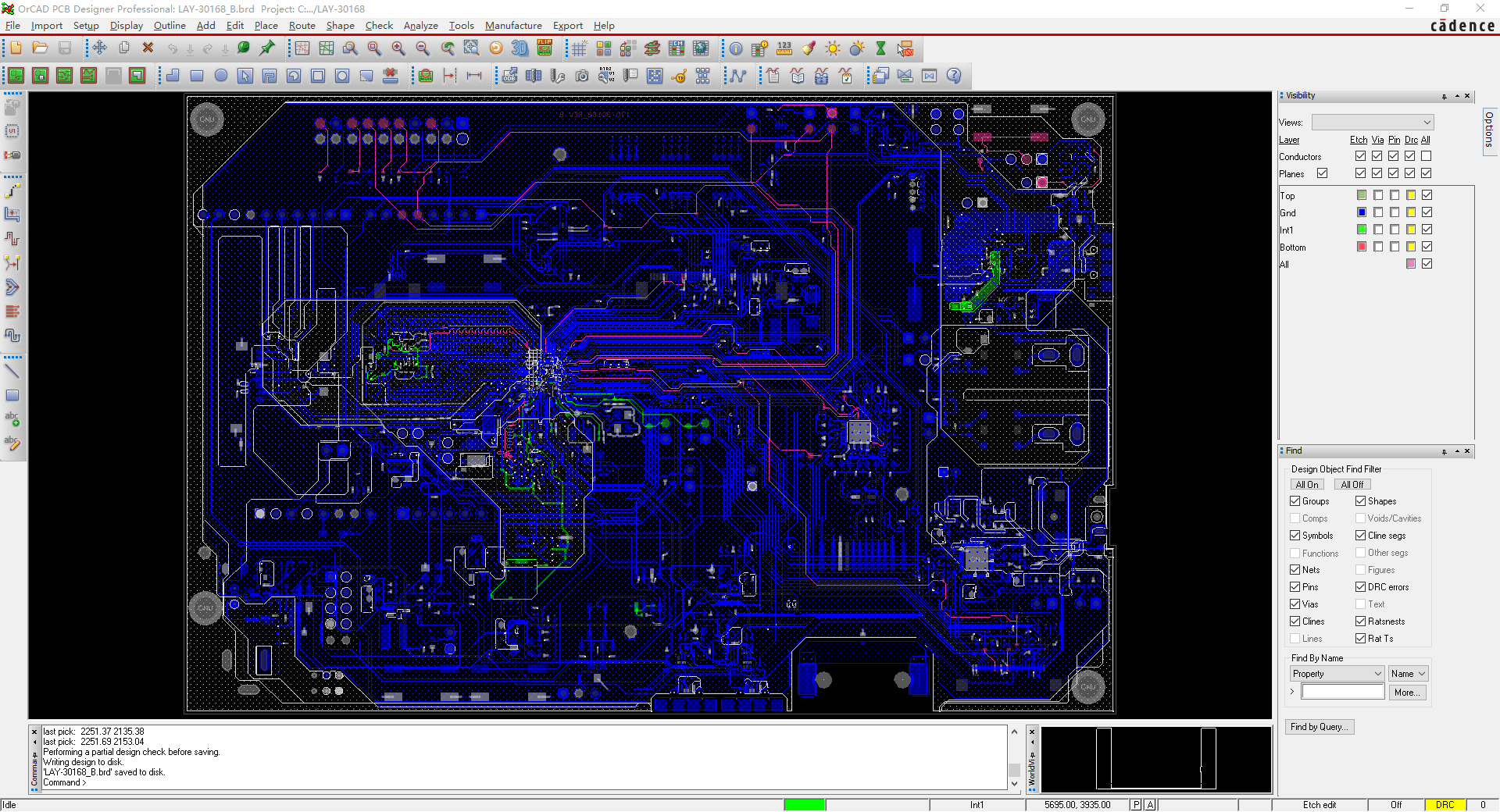

电源网络赋颜色

Cadence Allegro 如何隐藏和显示铜皮

1、打开Setup菜单栏下的User Preferences选项。

2、在User Preferences Editor 对话框选项下，点击Display前面的"+",选择Display文件夹下的Shape_fill子文件夹。设置如下：

3.  全勾上隐藏铜皮。

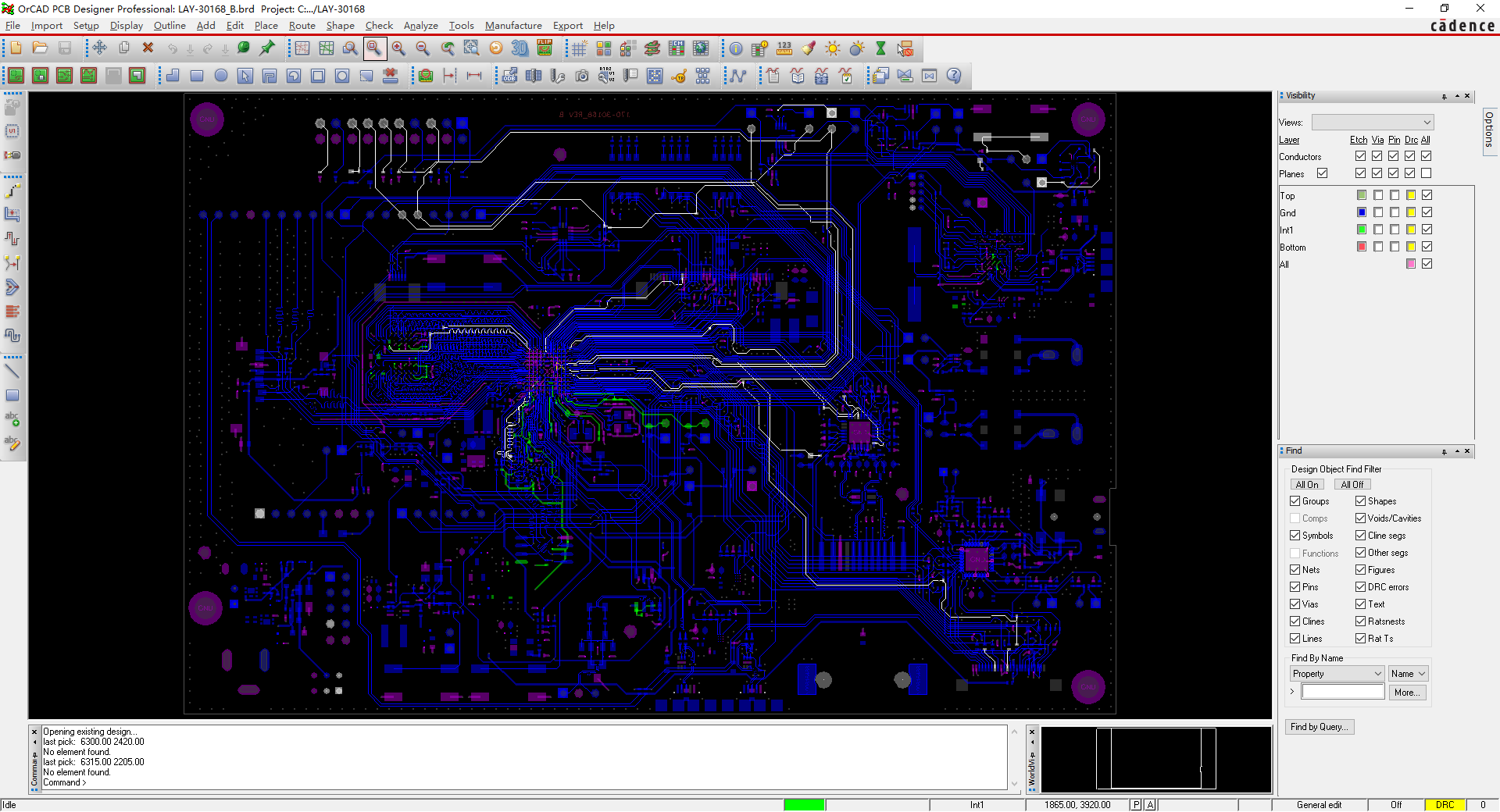

最后看走线：



显示铜皮
