PADS软件基础操作

https://mp.weixin.qq.com/s/cHHZz73k6GrXy3_ff03H7g

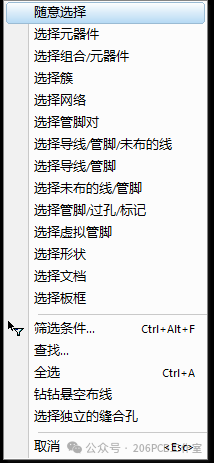

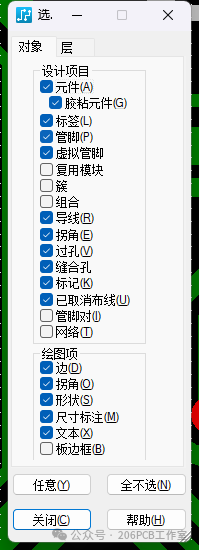

筛选器：鼠标右键点击任意处，即可弹出筛选器，我们可在筛选器里选择自己需要筛选的类目。

若是筛选类目较为特殊，只需要个别几个，可点击 CTRL+ALT+F，根据自己特殊的筛选条件进行类目的筛选。

LAYOUT布线：F2

ROUTER布线：F3

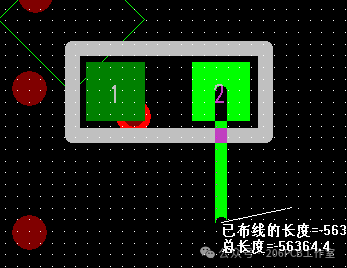

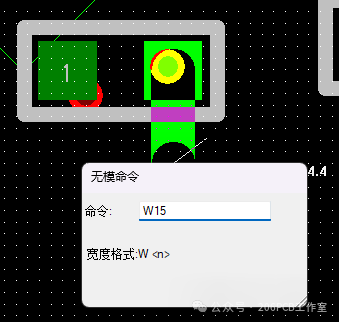

布线过程中点击 W ，输入想要改变的线宽回车，即可更改线宽

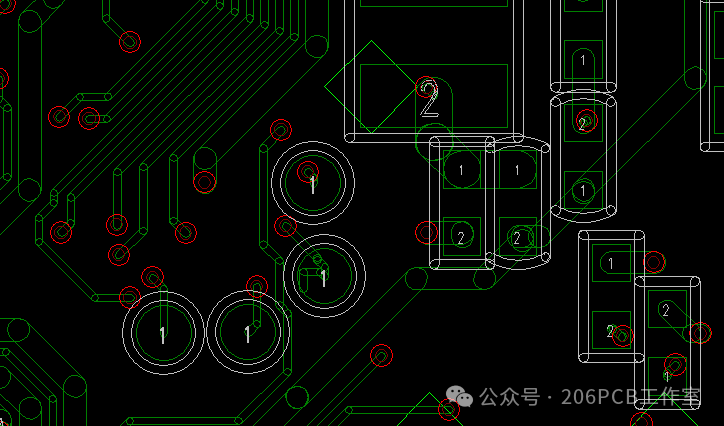

透明模式：O+回车

以过孔结束布线：布线过程中点击 CTRL+鼠标左键

无过孔结束布线：布线过程中点击 CTRL+鼠标左键

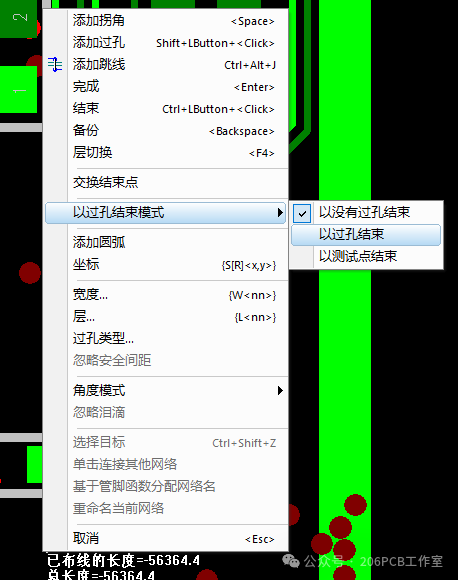

切换以过孔结束 与 无过孔结束：布线过程中点击 鼠标右键，选择 以过孔结束模式 ，点击 以过孔结束 / 以没有过孔结束

移动器件：选择器件点击 CTRL+E

器件翻面：选择器件点击 CTRL+F

旋转器件：选择器件点击 CTRL+R

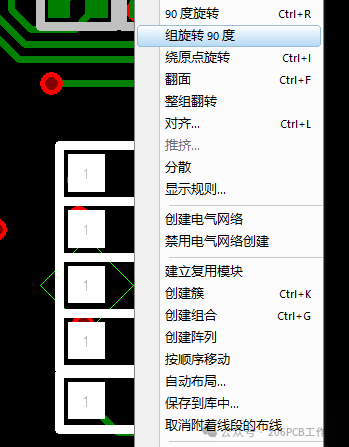

组旋转器件：选择需要旋转的器件点击 鼠标右键，选择 组旋转90度

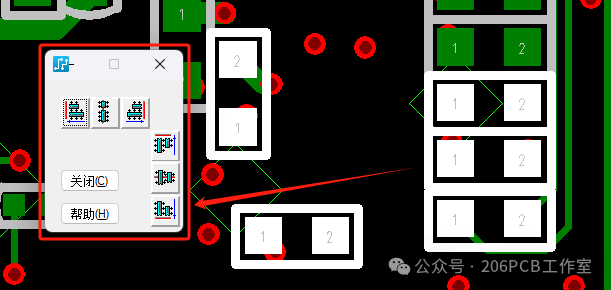

器件对齐：选择器件点击 CTRL+L，在窗口里选择需要的对齐方式

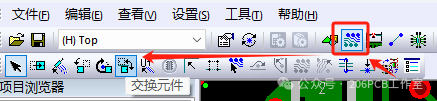

交换器件：选择器件点击 设计工具栏，在下方栏目选择 交换元件

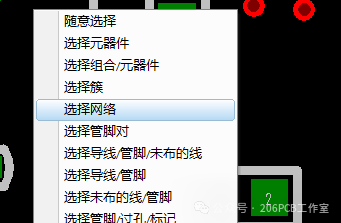

给网络添加颜色：右键点击 选择网络

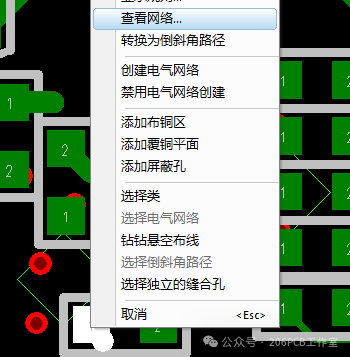

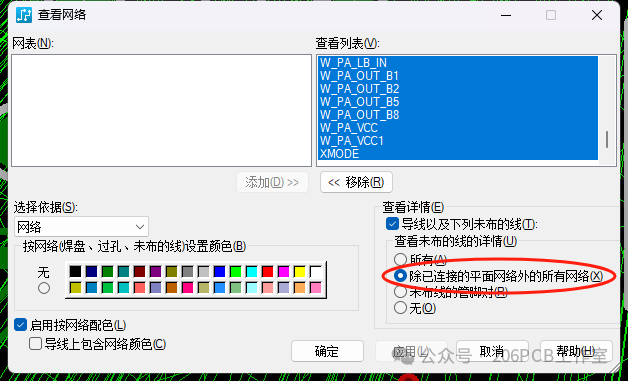

选中网络点击 鼠标右键，选择 查看网络

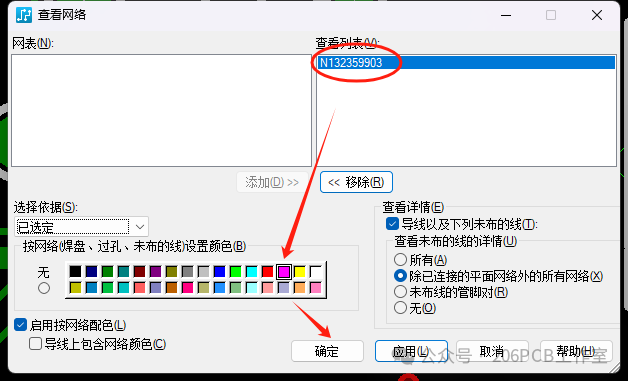

在 查看列表 里选择网络，在左下角选择要设置的颜色，最后点击确认

打开/关闭 未连接线：Z+U

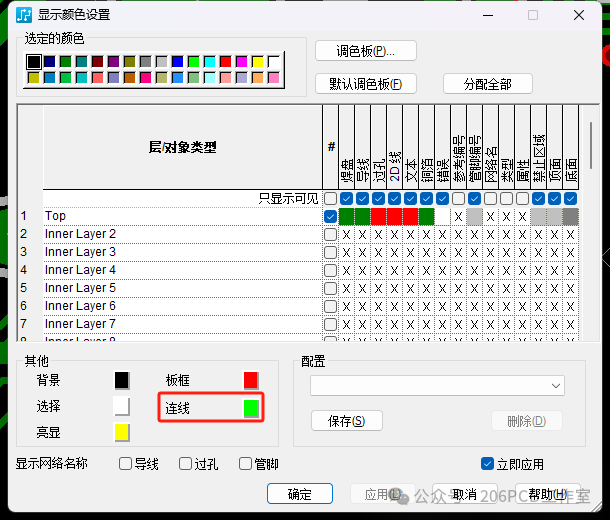

若Z+U 无反应，则点击 CTRL+ALT+C 确认未连接线颜色是否为黑色，若为黑色与背景融为一体则更改颜色即可；

若颜色正常，则点击CTRL+ALT+N ，在 查看列表 里选择全部网络，点击右下角 查看详情 里的 除已连接的平面网络外的所有网络，最后点击确认

单独 取消/打开 网络未连接线：右键点击 选择网络，选中网络点击 鼠标右键，选择 查看网络

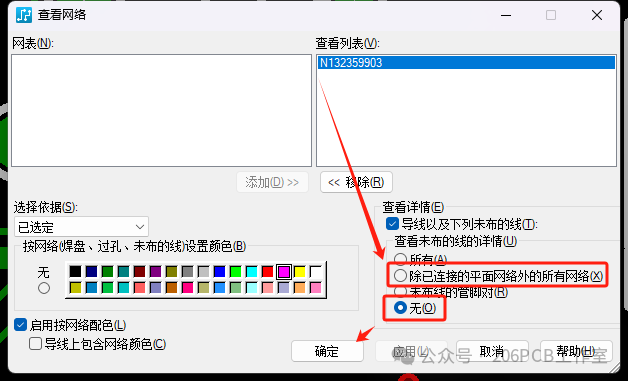

在 查看列表 里选择网络，点击右下角 查看详情 里的 无/除已连接的平面网络外的所有网络，最后点击确认 （注：若选择 无 ，Z+U 时是不会显示其未连接线的）

切层：Z+1 (第一层)  Z+2（第二层） Z+3（第三层） Z+4（第四层）...

显示所有层：Z+Z

单独显示两个层：Z+1 + 空格 + 2（显示第一和第二层）

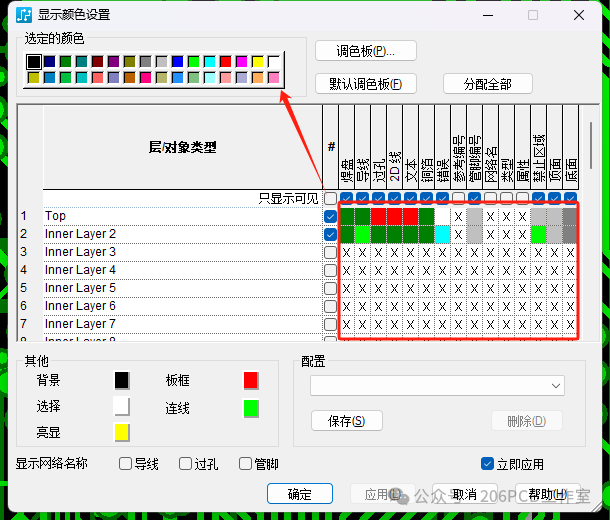

层叠视图设置：CTRL+ALT+C（可在里面更改层叠颜色、未连接线颜色；开启或关闭层叠视图）

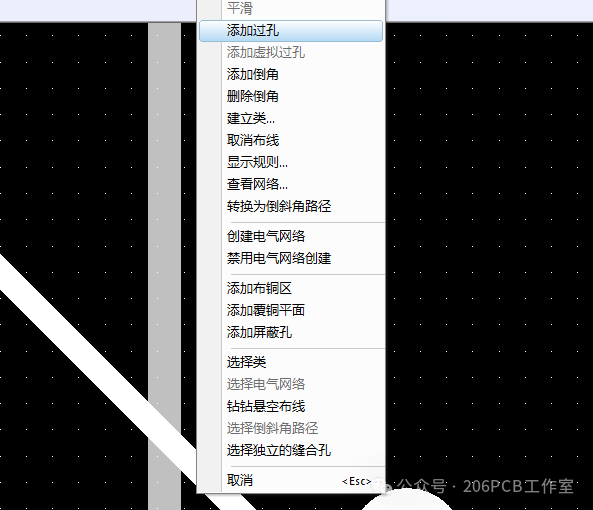

给网络添加过孔：右键点击 选择网络，选中网络点击 鼠标右键，选择 添加过孔 ，鼠标左键点击放置即可

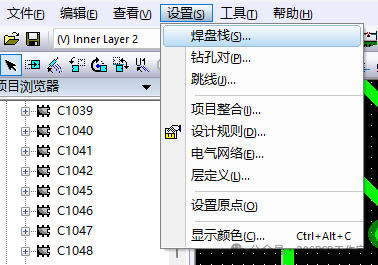

设置通孔过孔：点击工具栏里的 设置 ，选择 焊盘栈

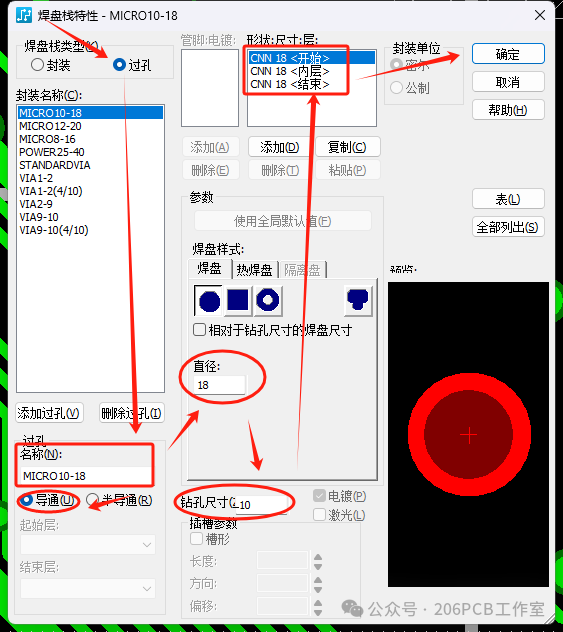

选择 过孔 ，设置过孔名称，下方选择 导通，右边的 直径 输入焊盘的直径大小，在 钻孔尺寸 处输入钻孔大小，确认右上角的 形状；尺寸；层； 内的内容是否一致，最后点击确认即可

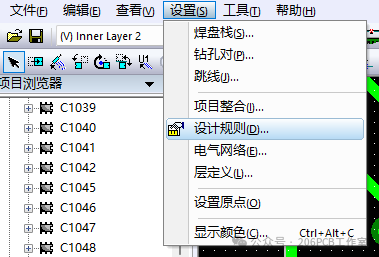

规则设置：点击工具栏上的 设置 ，选择 设计规则

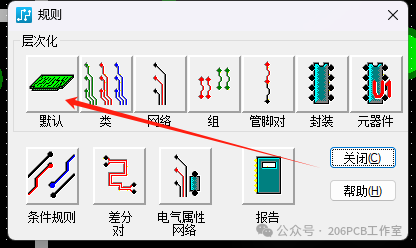

选择 默认

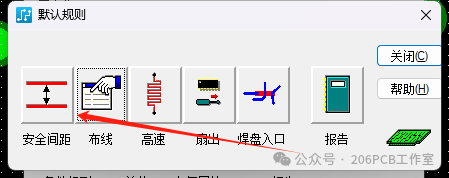

选择 安全间距

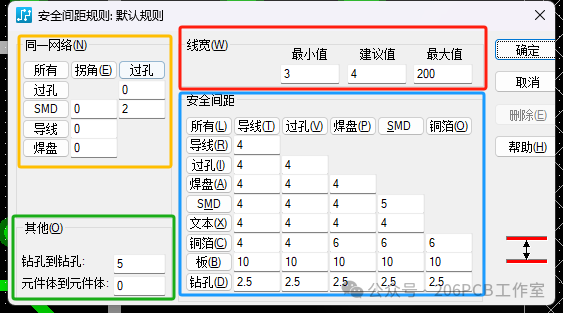

这里主要分为四个区域： 同网络间距 、其他网络的安全间距 、线宽 以及 钻孔与钻孔的安全间距

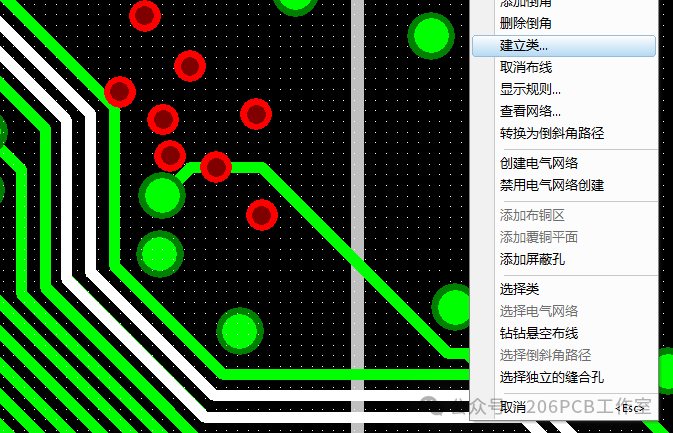

建立类：右键点击 选择网络，右键点击 建立类

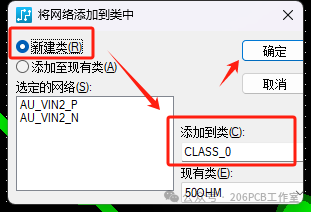

在此处可以选择 新建类/添加到现有类，新建类选择后更改类的命名点击确认即可

设置类规则：点击工具栏上的 设置 ，选择 设计规则 （一般常用于电源网络等）

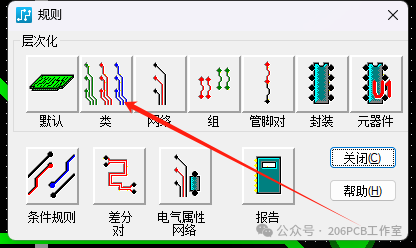

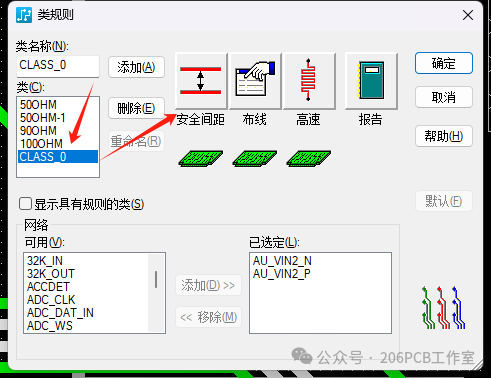

选择 类

选择新建立的类，点击 安全间距

这里主要分为四个区域： 同网络间距 、其他网络的安全间距 、线宽 以及 钻孔与钻孔的安全间距

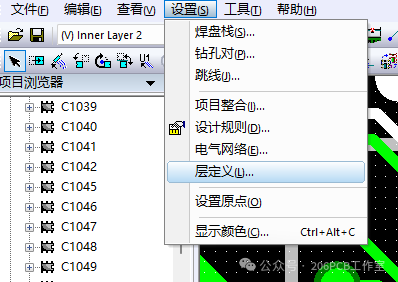

层叠设置：在工具栏找到 设置，点击 层定义

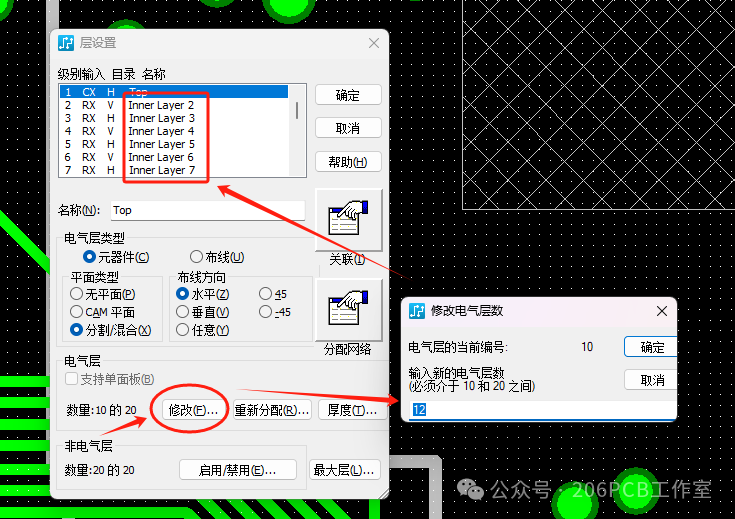

在 电气层 里点击 修改，弹出 修改电气层数 ，修改电气层数后修改层命名即可

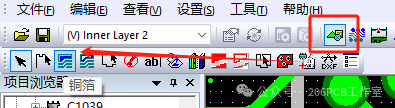

静态铺铜：点击 绘图工具栏 选择下方的 铜箔

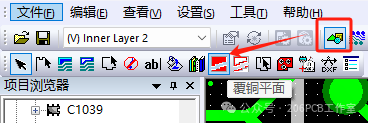

动态铺铜：点击 绘图工具栏 选择下方的 覆铜平面，绘制完点击工具栏里的 工具 ，选择 覆铜平面管理器

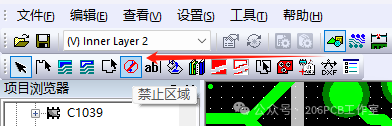

挖空的话选择 绘图工具栏 选择下方的 禁止区域

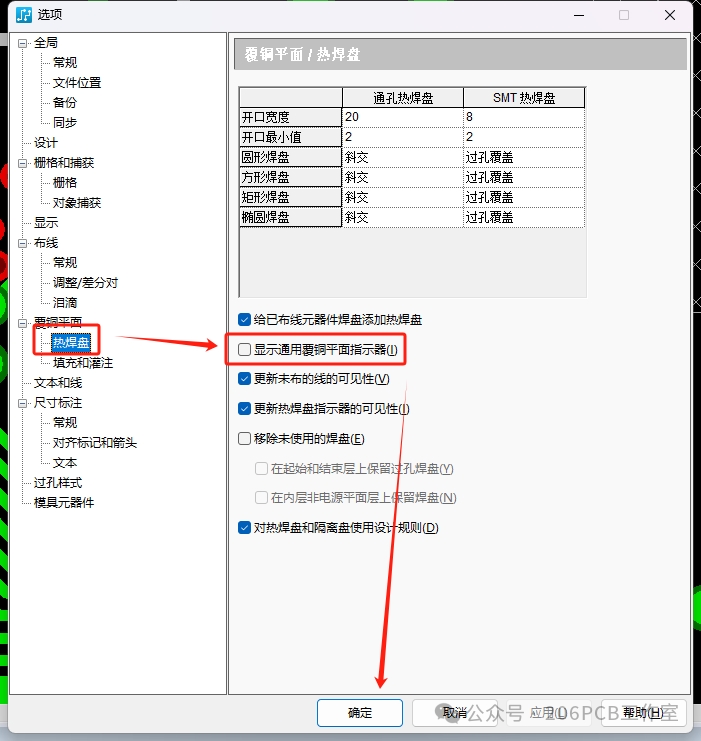

铺铜的十字交叉点的关闭：CTRL+回车，选择 热焊盘 ，取消勾选 显示通用覆铜平面指示器
