高通WIFI6的IPQ系列芯片非信令测试常用的测试方法有两种：

QRCT（射频调试工具）、QPSR（射频校准工具）。

一、QPSR（射频校准工具）非信令测试：

1、前期准备工作：

• 安装QDART和QPST软件。该软件需要在高通网站上下载并安装，无需激活码，或者百度搜索下载（压缩包包含软件安装包）。

• 安装SecureCRT，用于串口或者网口连接和控制用户设备。



• 测试仪表。Litepoint的IQXel或者RS的CWM500仪表均可。

• 测试设备、测试射频线、四工器/八工器、网线两根、电脑。



2、操作步骤

1. 设置QPST端口、设备开机后，网口连接PC。设置PC IP地址固定为192.168.1.XXX.

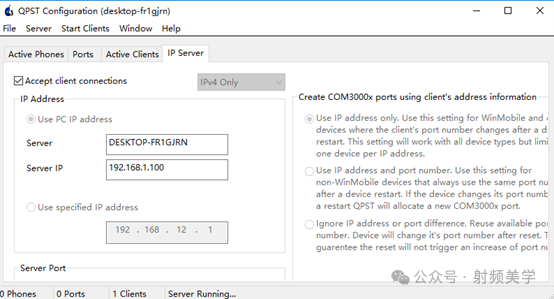

2. 运行QPST软件。点击IP Server，勾选Accept client connections 。此时QPST会将识别到的IP地址192.168.1.XXX虚拟化成为一个编号为COM30001的串口。

3. 如下图：





3、配置被测设备。

1. 被测设备开机后，连接网线。

2. 在SecureCRT中输入（telnet或者串口都行），并回车。等待指令执行完。

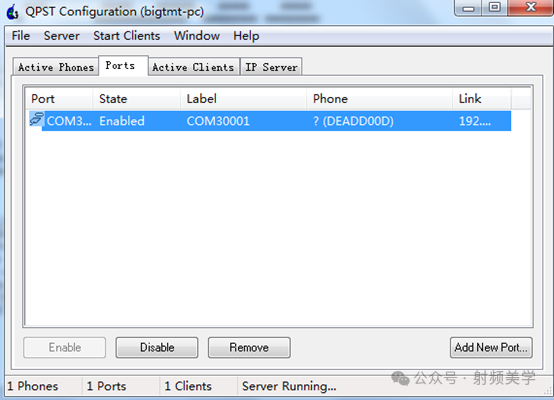

3. 此时在QPST的Ports界面会出现一个COM口，如下图





4、PC端配置。

1. 仪表通过网线连接至PC端，配置仪表地址，Iqxel（默认192.168.100.254）和PC需要配置在一个网段。

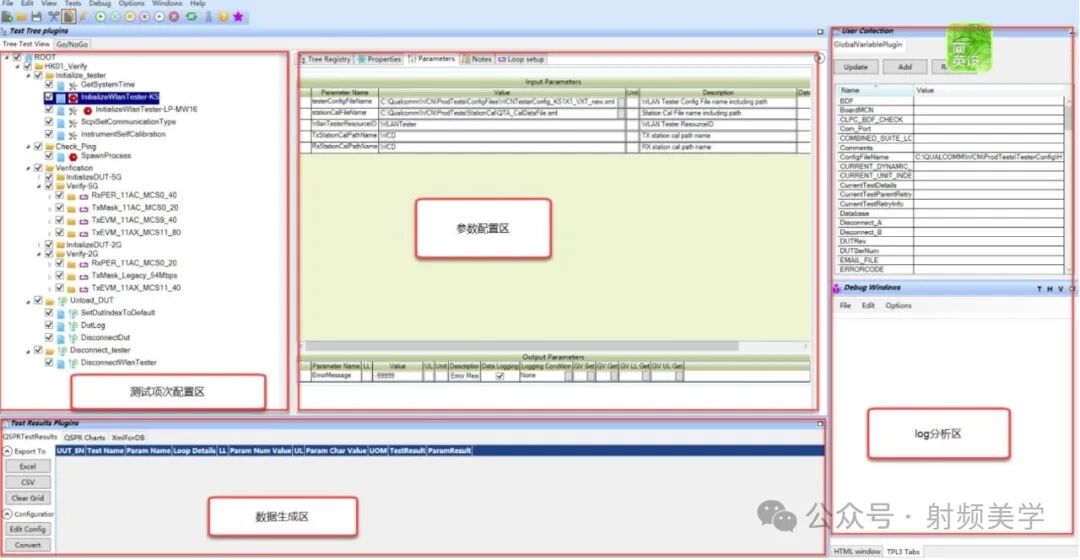

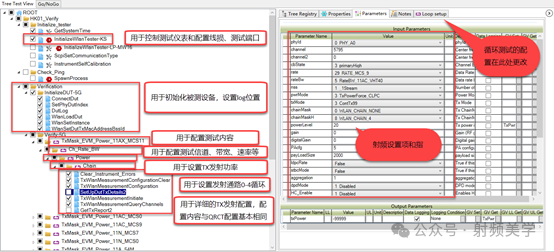

2. 打开xtt后，软件整体界面和各部分作用如下：






5、配置配置文件和线损文件

选中InitializeWlanTester_LP节点，在参数配置区进行参数配置。

步骤1、点击标签1的下拉框。选择配置文件。

需要注意的是不同的仪表厂商、不同的通道都有专用的配置文档。

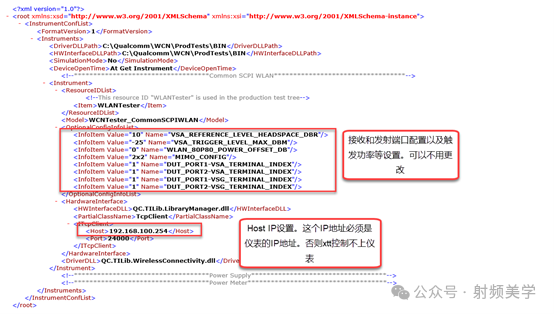

步骤2、附件中的配置文件需要更改Host IP地址，用于XTT控制仪表。请先更改好IP后再在步骤1中选中。

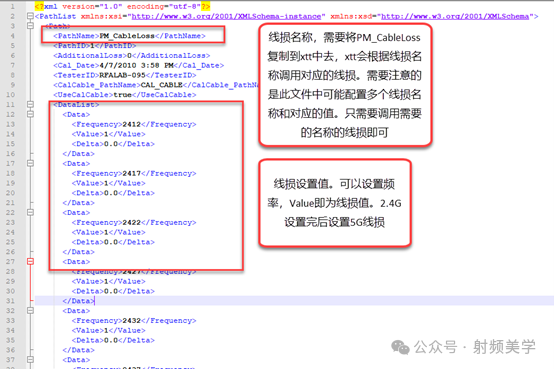

步骤3、点击标签2的下拉单，选择线损文件，提供的线损文件为单根线，2.4G线损1dB，5G线损1.5dB。请根据实际线损设置。

步骤4、将步骤3中线损名称PM_CableLoss粘贴到标签3、标签4中去。

步骤5、测试项次配置。

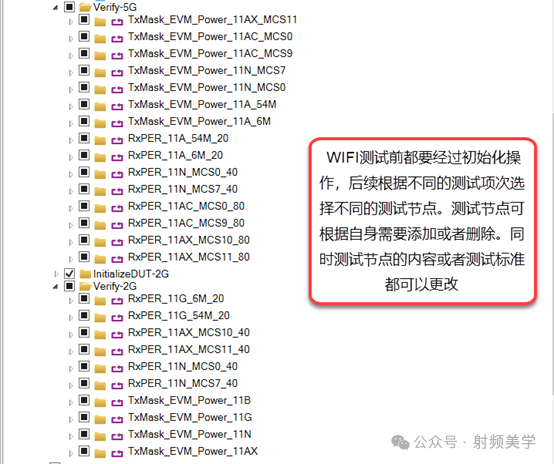

在高通xtt中，每个测试项都是以节点的形式出现。比如测试5G WIFI时，每个协议都单独作为一个节点，多个节点都包含在5G WIFI测试目录下。每次测试都可以根据实际的测试需求选择不同的测试节点。

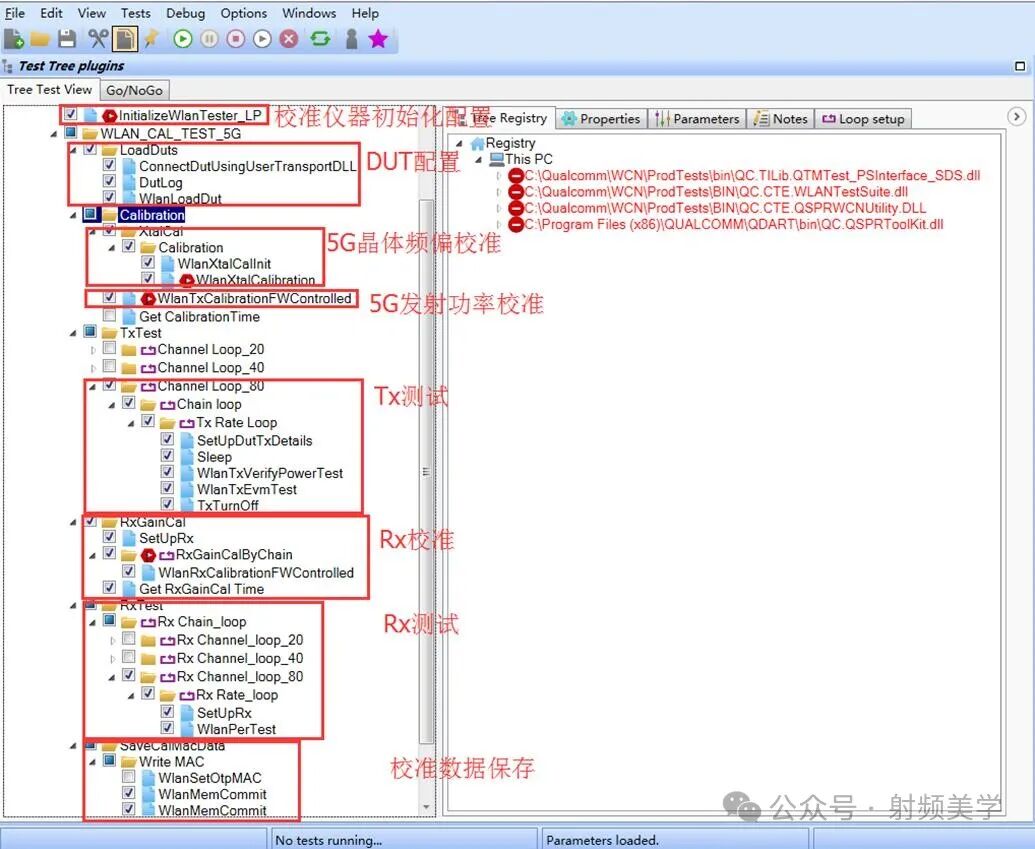

以WIFI 5G 11AX 80M MCS11协议为例，由于涉及到不同的信道、不同的功率、不同的速率。测试节点中需要使用到循环的方式（xtt的配置和软件编写比较像，只是xtt配置的都是固定功能的指令）。

步骤6、开始测试。按F5或者点击xtt上方开始按键，等待测试即可。

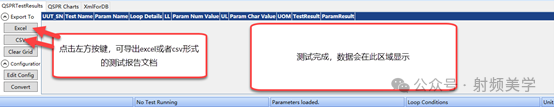

步骤7、查看测试结果。测试完成后测试结果会在xtt下方数据生成区显示。测试过程中的log也可以在log分析区查看，对于测试过程中的报错分析有比较大的用处。

二、QRCT（射频调试工具）非信令测试。

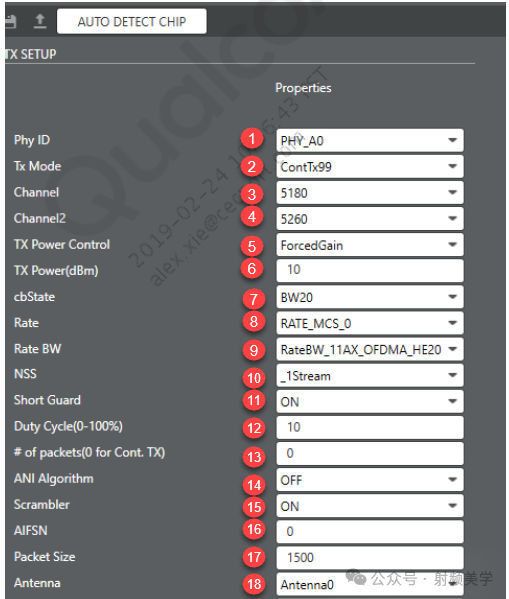

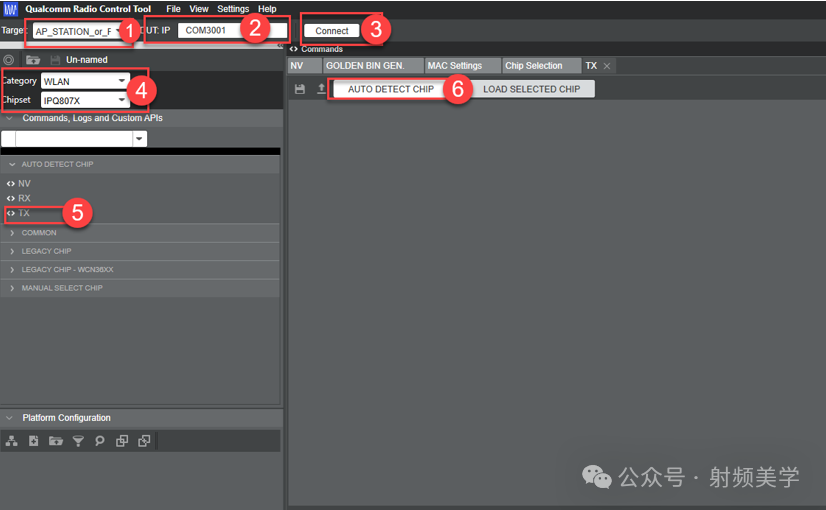

A.按如下图配置选择设备，填写端口，连接设备。并选择芯片型号和TX配置。

B.以5G CH36（5180MHz）MCS0为例进行说明配置。

• Phy ID：用于配置4G/5G PHY ID。2.4G选择PHY_B0,5G选择PHY_A0。如果是8*8天线，使用另外一个5G芯片则需要选择PHY_A1。

• TX mode：TX发射模式选择。选择ContTx99:占空比为99%的连续调制信号发射。

• Channel: 发射中间频率。5180代表5180MHz（36信道）。

• Channel2: 非连续80M+80M的中间频率填写，不用选择。

• TxPower Control：功率发射模式。常用的发射模式有Forced Gain、TxPower Auto、TxPower CLPC。Forced Gain:开环方式设置增益来输出功率，无法保证功率是否按照期望功率输出，功率的输出需要配合步骤24中的值进行输出。TxPower Auto：闭环功率控制方式。功率输出值为WIFI配置bin文件中设置的Target Power决定。TxPower CLPC：闭环功率控制方式。功率输出值为步骤6中设置的值。

• Tx power：期望输出功率值，配合步骤5中的TxPower CLPC。

• Cb state：信道绑定状态。根据测试项次选择。

• Rate：速率设置。根据测试项次选择。

• Rate BW：协议设置。根据测试项次选择。

• NSS：空间流数量。选择_1 Steram。

• Short guard：设置成为on。

• dutyCycle：占空比。设置成为10。

• Number of Packets：发射包数量。0代表连续发射。

• ANI algorithm：选择OFF。

• Scrambler：扰码。选择disable。

• AIFSN：帧间间隔值。设置为0。

• Packet Size：有效载荷大小。

• Antenna：天线。在DPDT设计中可用于主分集天线选择。

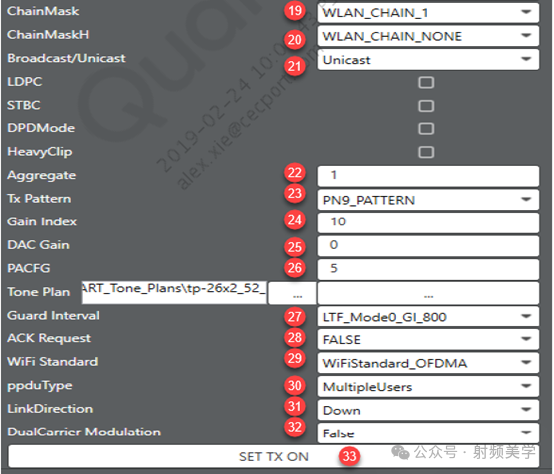

• Chain Mask：射频通路选择。Chain Mask1、Chain Mask2、 Chain Mas/4、 Chain Mask8分别代表硬件上的chain1、chain2、chain3、chain4。

• Chain MaskH：在8*8 MIMO天线设计中用于选择chain4、chain2、chain7、chain8。

• Broadcast/unicast：广播和单播设置。一般设置成为OFF，即单播模式。

• Aggregation:选择。

• TX pattern：数据帧数据模式枚举。如果>=6，则数据帧的用户定义为模式，长度为nPattern。一般选择0* –ZEROES_PATTERN。

• Gain index：在Forced Gain模式下设置增益值，用来输出特定的功率。

• DAC Gain：开环模式下的数字增益。一般设置为0。

• PACFG：PA配置，保持默认即可。

• Guard Interval：保护间隔。

• Ack Request：从RX请求ACK。选择False。

• WIFI standard：请按照对应测试协议选择不同的标准。

• Ppdu Type：选择singer user。

• Link Direction：连接方向。选择down。

• Dual Carrier modulation：选择off。

• Set Tx on：设置TX开始发射。

CWM500配置。可参考CWM500 WIFI信令测试文档，将信令模式设置为非信令模式。配置协议、信道、Trigger源、期望功率、线损、测试端口等。

IQ配置。IQ仪表用网线连接电脑。配置IP地址网络段。在浏览器中输入IQ仪表的IP地址。配置TX/RX模式、线损、测试端口、协议、信道、期望功率、测试界面即可。

相对于QRCT，QPSR方式进行非信令测试配置较简单。QRCT在非信令调试阶段更易用。特别是出现EVM问题时，可以通过Force Gain的方式进行开环功率控制，排除闭环电路的影响。设置低发射功率，用于判定是否芯片输出性能差等。Xtt测试在跑大量测试时比较方便，设置完成后可挂机测试，节省时间。

Q&A部分：

Q1：IQ仪器如果是4*4mimo，该如何设置InitializeWlanTester_LP节点呢？
A1：4*4端口仪器在LP_Config_Example_4x4_MW文件中指定"DUT_PORT1-VSA_TERMINAL_INDEX" Value值为所用的端口号即可。

Q2：QDAT不同版本的会存在数据差异性吗？
A2：数据不会存在差异。

Q3：校准测试对EVM设置Full data还是LTF？
A3：两种模式任选。

Q4：采用国产极致汇仪的仪器做校准需要更改哪些呢 ？
A4：不同仪器的配置修改在LP_Config_Example_4x4_MW文件中，修改IP地址和驱动。

Q5：xtt校准完成后导出excel格式提示无法打开 ？
A5：需要提前打开excel程序让工具调用到表格。
