Maya FEM节点框架完成
这几天把物理模拟框架移植到maya之中了。
maya编程有一点比较关键，就是要让自己的程序逻辑适应maya的节点求值机制。在物理模拟中，往往需要进行时间积分，对此我的解决办法是，写一个节点rigSimulator，存放模拟的状态数据（例如: 位置、速度、加速度、过去模拟的结果），再写一个mel命令rigSimulate，让指定的节点进行求值。模拟的主循环是一个mel 脚本，伪代码如下
int $t = 0;
for ($t = $begTime; $t < $begTime + $length; $t++)
{
// 设置当前时间
currentTime $t;
// 对指定节点执行计算，结果存在节点内部
int $res = `rigSimulate -step -name $nodeName`;
if($res == 0)
break;
}节点的属性如下:
Rigged Mesh为受到参数控制的网格
Mesh Transform为网格变换矩阵
Rig Parameter为控制网格变形的参数，是一个数组

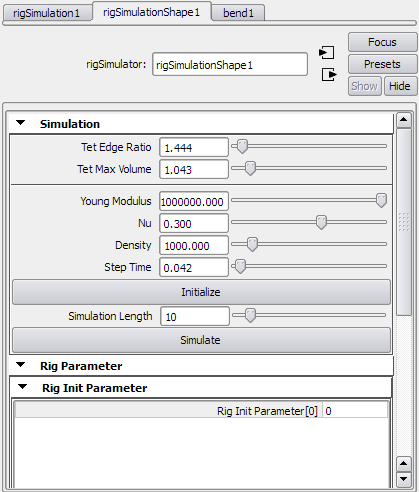

节点的属性编辑器面板如下:
用法是先设置好物理参数，点Initialize，然后设置模拟的长度，点Simulate开始模拟，模拟过程中可以按ESC退出。
前两个参数控制四面体网格化的精细程度。
Young Modulus 为杨氏模量，与模型硬度有关。
Nu是不用轴向变形的影响程度。
Density是密度。
Step Time为每步的时间间隔，初始设置为1/24秒。
节点进行模拟时，需要获得给定参数下的网格形状。具体的做法是先设置Rig Parameter，然后读取Rigged Mesh，此时Maya便会对节点求值，返回一个被参数控制的网格。
模拟后的结果存在节点内部，一旦节点的draw函数被调用，节点会首先根据当前帧查找对应的模拟结果，再显示出来。

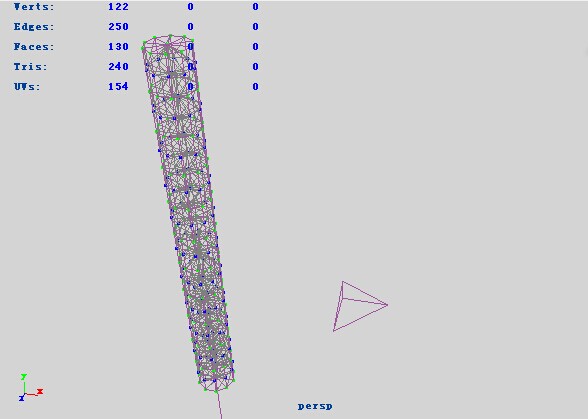

下图显示一个体网格化之后的圆柱体。
我给这个圆柱体加了一个平移动画，以及一个弯曲变形器。希望做出圆柱体移动的时候弯曲的效果。

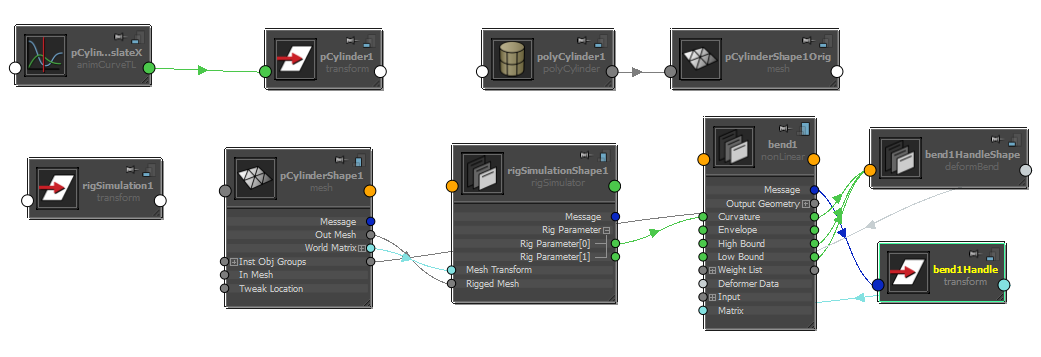

节点求值网络如下:

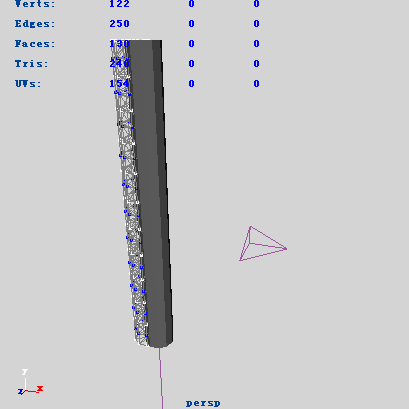

这个是原来节点的动画

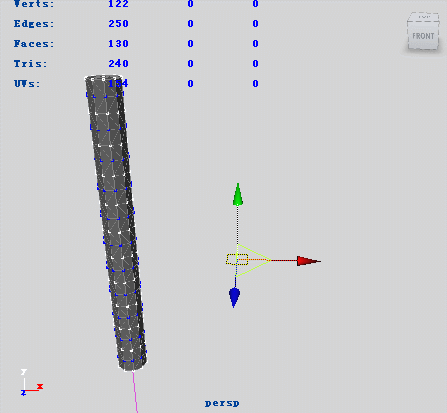

这个是模拟之后的动画。
最后说一点，就是模拟过程中按ESC退出功能的实现。这个功能虽然不是核心功能，但是却对程序调试带来方便。下面贴出代码:
global proc execSimulator(string $nodeName)
{
// 获取模拟长度
int $length = `intSliderGrp -query -value simLengthSlider`;
// 设置进度条属性， -isInterruptable 表示能用ESC终止
global string $gMainProgressBar; // 这个全局变量由Maya定义，表示界面左下角的进度条
progressBar -edit
-beginProgress
-isInterruptable true
-status "Simulating... "
-maxValue $length
$gMainProgressBar;
int $begTime = `currentTime -q`;
int $t;
for ($t = $begTime; $t < $begTime + $length; $t++)
{
// 若发现ESC被按下，中止模拟
if(`progressBar -query -isCancelled $gMainProgressBar`)
break;
progressBar -edit -step 1 $gMainProgressBar;
// 否则继续模拟
currentTime $t; // 移动时间滑块到下一帧
int $res = `rigSimulate -step -name $nodeName`; // 执行模拟命令
if($res == 0)
break;
}
// 模拟结束，不再显示进度条，同时鼠标指针回复正常
progressBar -edit -endProgress $gMainProgressBar;
}估计有人会说“你这个只用Maya也能做到啊”，没错，而且这个插件现在还不完善。
其实，下一步还有功能要实现，例如给某些自由参数一些指导，而不是让它们完全自由。我把代码移植到maya的目的是在实现这些下一步的功能时，有个方便调试的平台（其中一个好处就是，不用自己实现maya的各种变形器）。
当前的问题，以及下一步的改进有如下几点:
1. 发现多个控制参数的时候模拟结果存在问题。不知道是不是雅可比矩阵的导数算错了的缘故。下一步需要检查。
2. 不能处理有洞的网格，估计自相交的也不行。
3. 暂时只支持corotational模型，不支持其他本构模型，例如NeoHookean。
4. 没有使用BFGS算法。
5. Rig Space Physics文中提及的硬度控制、反向运动学没有实现。
6. 把模拟出来的参数转成动画曲线，这一步估计用mel可以完成。
接下来几天可能要转向Python、Lua学习了。等这两个任务搞定了，再接着完成这些改进，到时候可以考虑尝试在maya用python编程。
