pod对象编排表

阅读目录

• 一、映射数据卷(Projected Volume)
• 二、容器健康检查和恢复机制
• 三、pod预设置(只会影响pod，不会影响控制器)
• 四、控制器
• 五、作业副本与水平扩展

回到顶部

一、映射数据卷(Projected Volume)

 1.Secret

Secret 最典型的使用场景，莫过于存放数据库的 Credential 信息，比如下面这个例子：

apiVersion: v1
kind: Pod
metadata:
  name: test-projected-volume
spec:
  containers:
  - name: test-secret-volume
    image: busybox
    args:
    - sleep
    - "86400"
    volumeMounts:
    - name: mysql-cred
      mountPath: "/projected-volume"
      readOnly: true
  volumes:
  - name: mysql-cred
    projected:
      sources:
      - secret:
          name: user
      - secret:
          name: pass

$ cat ./username.txt
admin
$ cat ./password.txt
c1oudc0w!

$ kubectl create secret generic user --from-file=./username.txt
$ kubectl create secret generic pass --from-file=./password.txt



2.ConfigMap

与 Secret 类似的是 ConfigMap，它与 Secret 的区别在于，ConfigMap 保存的是不需要加密的、应用所需的配置信息。而 ConfigMap 的用法几乎与 Secret 完全相同：你可以使用 kubectl create configmap 从文件或者目录创建 ConfigMap，也可以直接编写 ConfigMap 对象的 YAML 文件。

3.Downward API

让 Pod 里的容器能够直接获取到这个 Pod API 对象本身的信息。

4.ServiceAccountToken(pod权限分配)

Service Account 对象的作用，就是 Kubernetes 系统内置的一种“服务账户”，它是 Kubernetes 进行权限分配的对象。比如，Service Account A，可以只被允许对 Kubernetes API 进行 GET 操作，而 Service Account B，则可以有 Kubernetes API 的所有操作权限。

像这样的 Service Account 的授权信息和文件，实际上保存在它所绑定的一个特殊的 Secret 对象里的。这个特殊的 Secret 对象，就叫作 ServiceAccountToken。任何运行在 Kubernetes 集群上的应用，都必须使用这个 ServiceAccountToken 里保存的授权信息，也就是 Token，才可以合法地访问 API Server。

所以说，Kubernetes 项目的 Projected Volume 其实只有三种，因为第四种 ServiceAccountToken，只是一种特殊的 Secret 而已。

另外，为了方便使用，Kubernetes 已经为你提供了一个默认“服务账户”（default Service Account）。并且，任何一个运行在 Kubernetes 里的 Pod，都可以直接使用这个默认的 Service Account，而无需显示地声明挂载它。

$ kubectl describe pod nginx-deployment-5c678cfb6d-lg9lw
Containers:
...
  Mounts:
    /var/run/secrets/kubernetes.io/serviceaccount from default-token-s8rbq (ro)
Volumes:
  default-token-s8rbq:
  Type:       Secret (a volume populated by a Secret)
  SecretName:  default-token-s8rbq
  Optional:    false

这样，一旦 Pod 创建完成，容器里的应用就可以直接从这个默认 ServiceAccountToken 的挂载目录里访问到授权信息和文件。这个容器内的路径在 Kubernetes 里是固定的，即：/var/run/secrets/kubernetes.io/serviceaccount

这种把 Kubernetes 客户端以容器的方式运行在集群里，然后使用 default Service Account 自动授权的方式，被称作“InClusterConfig”，也是我最推荐的进行 Kubernetes API 编程的授权方式。



其实，Secret、ConfigMap，以及 Downward API 这三种 Projected Volume 定义的信息，大多还可以通过环境变量的方式出现在容器里。但是，通过环境变量获取这些信息的方式，不具备自动更新的能力。所以，一般情况下，我都建议你使用 Volume 文件的方式获取这些信息。

回到顶部

二、容器健康检查和恢复机制

在 Kubernetes 中，你可以为 Pod 里的容器定义一个健康检查“探针”（Probe）。这样，kubelet 就会根据这个 Probe 的返回值决定这个容器的状态，而不是直接以容器镜像是否运行（来自 Docker 返回的信息）作为依据。这种机制，是生产环境中保证应用健康存活的重要手段。

其实，如果你注意到 RESTARTS 字段从 0 到 1 的变化，就明白原因了：这个异常的容器已经被 Kubernetes 重启了。在这个过程中，Pod 保持 Running 状态不变。

这个功能就是 Kubernetes 里的 Pod 恢复机制，也叫 restartPolicy。它是 Pod 的 Spec 部分的一个标准字段（pod.spec.restartPolicy），默认值是 Always，即：任何时候这个容器发生了异常，它一定会被重新创建。

Always：在任何情况下，只要容器不在运行状态，就自动重启容器；OnFailure: 只在容器 异常时才自动重启容器；Never: 从来不重启容器。

而如果你要关心这个容器退出后的上下文环境，比如容器退出后的日志、文件和目录，就需要将 restartPolicy 设置为 Never。因为一旦容器被自动重新创建，这些内容就有可能丢失掉了（被垃圾回收了）。

但一定要强调的是，Pod 的恢复过程，永远都是发生在当前节点上，而不会跑到别的节点上去。事实上，一旦一个 Pod 与一个节点（Node）绑定，除非这个绑定发生了变化（pod.spec.node 字段被修改），否则它永远都不会离开这个节点。这也就意味着，如果这个宿主机宕机了，这个 Pod 也不会主动迁移到其他节点上去。



只要 Pod 的 restartPolicy 指定的策略允许重启异常的容器（比如：Always），那么这个 Pod 就会保持 Running 状态，并进行容器重启。否则，Pod 就会进入 Failed 状态 。对于包含多个容器的 Pod，只有它里面所有的容器都进入异常状态后，Pod 才会进入 Failed 状态。

回到顶部

三、pod预设置(只会影响pod，不会影响控制器)

v1.11版本中

开发人员的pod

pod.yaml

apiVersion: v1
kind: Pod
metadata:
  name: website
  labels:
    app: website
    role: frontend
spec:
  containers:
    - name: website
      image: nginx
      ports:
        - containerPort: 80



运维人员写的presetpod

preset.yaml

apiVersion: settings.k8s.io/v1alpha1
kind: PodPreset
metadata:
  name: allow-database
spec:
  selector:
    matchLabels:
      role: frontend
  env:
    - name: DB_PORT
      value: "6379"
  volumeMounts:
    - mountPath: /cache
      name: cache-volume
  volumes:
    - name: cache-volume
      emptyDir: {}

在这个 PodPreset 的定义中，首先是一个 selector。这就意味着后面这些追加的定义，只会作用于 selector 所定义的、带有“role: frontend”标签的 Pod 对象，这就可以防止“误伤”。

$ kubectl create -f preset.yaml
$ kubectl create -f pod.yaml

运行之后

$ kubectl get pod website -o yaml
apiVersion: v1
kind: Pod
metadata:
  name: website
  labels:
    app: website
    role: frontend
  annotations:
    podpreset.admission.kubernetes.io/podpreset-allow-database: "resource version"
spec:
  containers:
    - name: website
      image: nginx
      volumeMounts:
        - mountPath: /cache
          name: cache-volume
      ports:
        - containerPort: 80
      env:
        - name: DB_PORT
          value: "6379"
  volumes:
    - name: cache-volume
      emptyDir: {}

这个时候，我们就可以清楚地看到，这个 Pod 里多了新添加的 labels、env、volumes 和 volumeMount 的定义，它们的配置跟 PodPreset 的内容一样。此外，这个 Pod 还被自动加上了一个 annotation 表示这个 Pod 对象被 PodPreset 改动过。

需要说明的是，PodPreset 里定义的内容，只会在 Pod API 对象被创建之前追加在这个对象本身上，而不会影响任何 Pod 的控制器的定义。

若存在多个presetpod ，Kubernetes 项目会帮你合并（Merge）这两个 PodPreset 要做的修改。而如果它们要做的修改有冲突的话，这些冲突字段就不会被修改。

回到顶部

四、控制器

控制器实现（以deployment为例）

1.Deployment 控制器从 Etcd 中获取到所有携带了“app: nginx”标签的 Pod，然后统计它们的数量，这就是实际状态；
2.Deployment 对象的 Replicas 字段的值就是期望状态；
3.Deployment 控制器将两个状态做比较，然后根据比较结果，确定是创建 Pod，还是删除已有的 Pod（具体如何操作 Pod 对象，我会在下一篇文章详细介绍）。

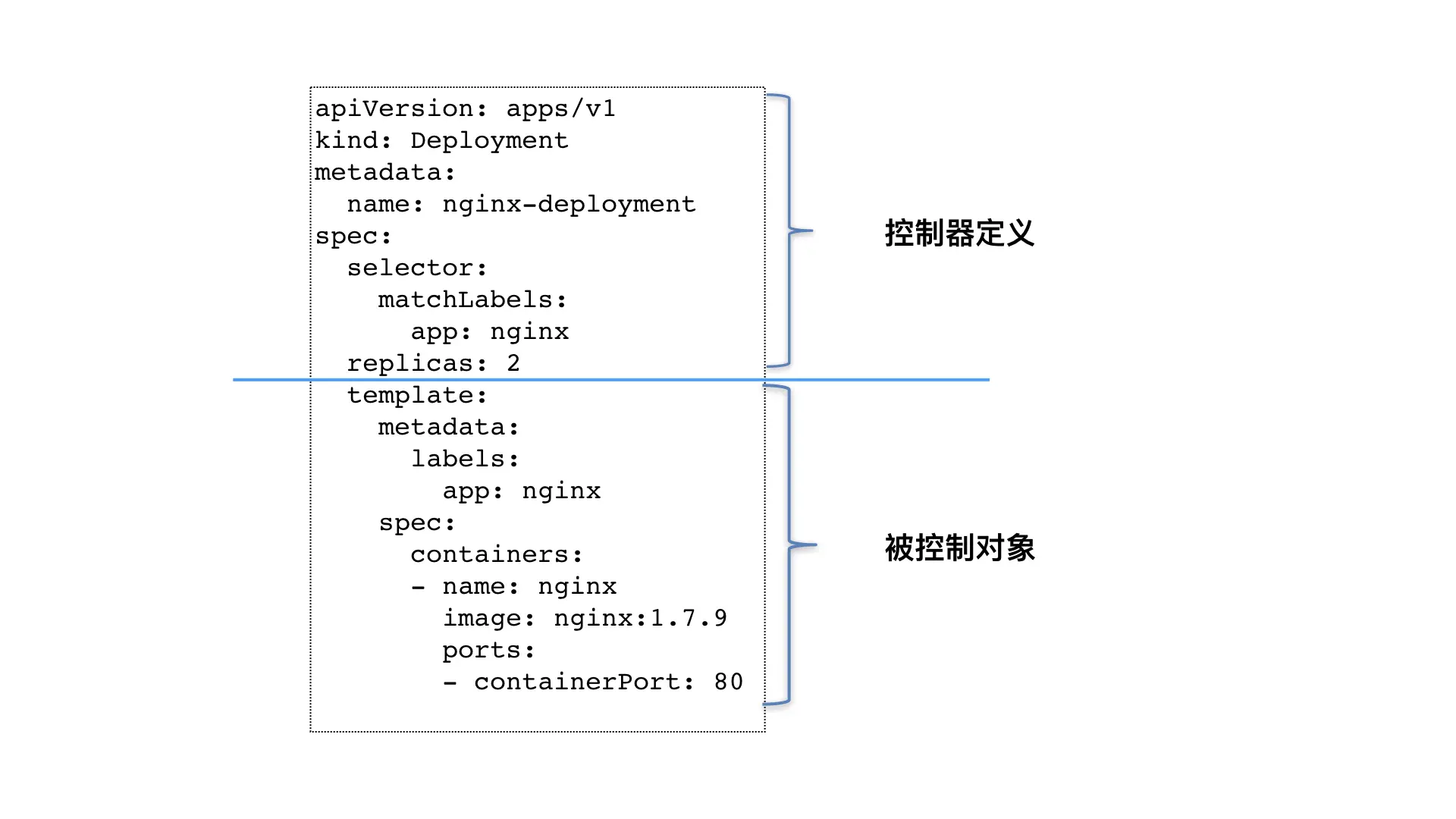

 如上图所示，类似 Deployment 这样的一个控制器，实际上都是由上半部分的控制器定义（包括期望状态），加上下半部分的被控制对象的模板组成的。

可以看到，一个 Kubernetes 对象的主要编排逻辑，实际上是在第三步的“对比”阶段完成的。这个操作，通常被叫作调谐（Reconcile）。这个调谐的过程，则被称作“Reconcile Loop”（调谐循环）或者“Sync Loop”（同步循环）。所以，如果你以后在文档或者社区中碰到这些词，都不要担心，它们其实指的都是同一个东西：控制循环。即实际状态和期望状态有差异，则会进行修改。

比如，增加 Pod，删除已有的 Pod，或者更新 Pod 的某个字段。这也是 Kubernetes 项目“面向 API 对象编程”的一个直观体现。

回到顶部

五、作业副本与水平扩展

Deployment 看似简单，但实际上，它实现了 Kubernetes 项目中一个非常重要的功能：Pod 的“水平扩展 / 收缩”（horizontal scaling out/in）。这个功能，是从 PaaS 时代开始，一个平台级项目就必须具备的编排能力。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
  labels:
    app: nginx
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1.7.9
        ports:
        - containerPort: 80

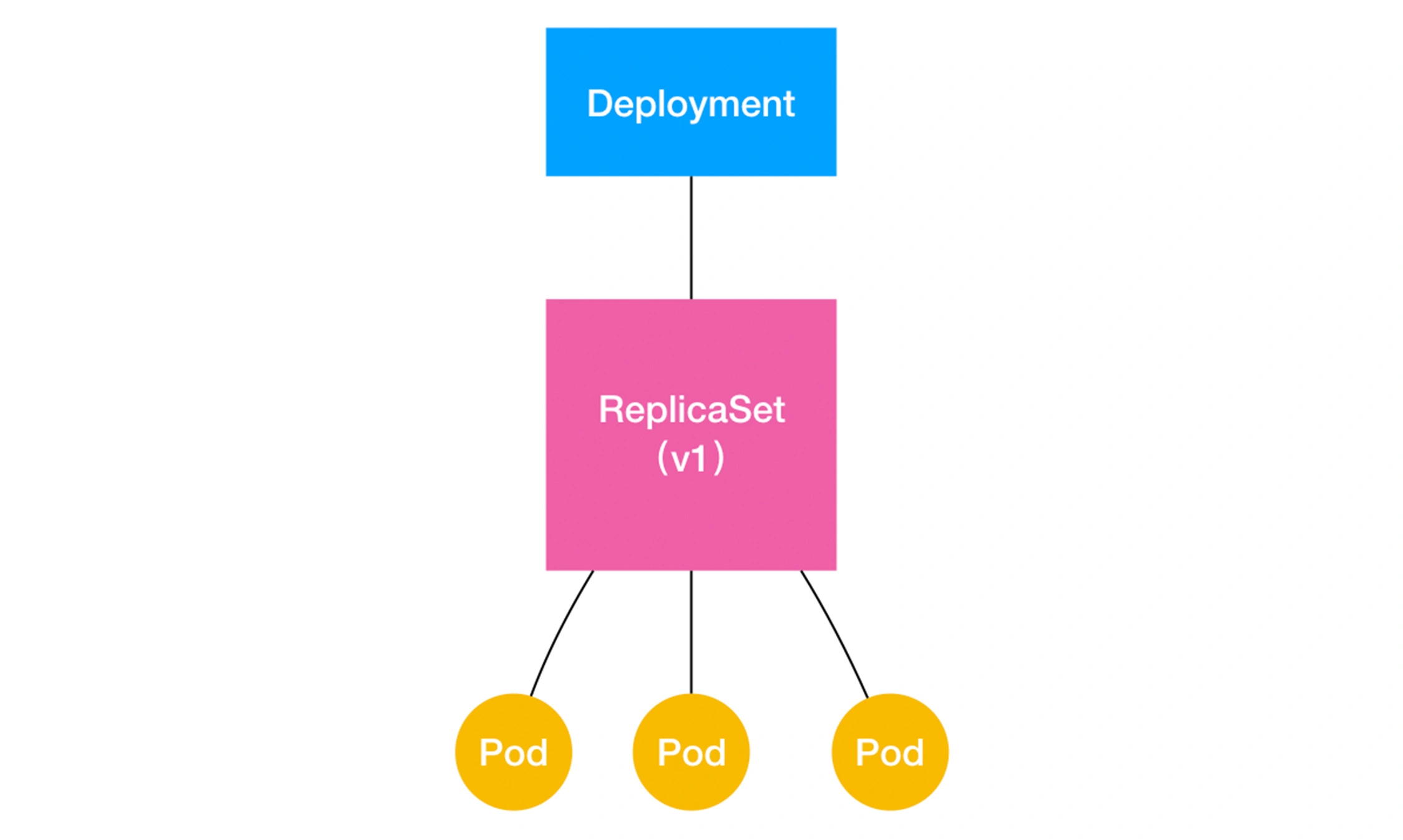

 ReplicaSet 负责通过“控制器模式”，保证系统中 Pod 的个数永远等于指定的个数（比如，3 个）。这也正是 Deployment 只允许容器的 restartPolicy=Always 的主要原因：只有在容器能保证自己始终是 Running 状态的前提下，ReplicaSet 调整 Pod 的个数才有意义。

而在此基础上，Deployment 同样通过“控制器模式”，来操作 ReplicaSet 的个数和属性，进而实现“水平扩展 / 收缩”和“滚动更新”这两个编排动作。

比如，把这个值从 3 改成 4，那么 Deployment 所对应的 ReplicaSet，就会根据修改后的值自动创建一个新的 Pod。这就是“水平扩展”了；“水平收缩”则反之。而用户想要执行这个操作的指令也非常简单，就是 kubectl scale，比如：

$ kubectl scale deployment nginx-deployment --replicas=4
deployment.apps/nginx-deployment scaled

水平扩展: pod的模板不变。数量有变化



滚动更新: pod的模板有变化，滚动更新. 将一个集群中正在运行的多个 Pod 版本，交替地逐一升级的过程，就是“滚动更新”。

$ kubectl get deployments
NAME               DESIRED   CURRENT   UP-TO-DATE   AVAILABLE   AGE
nginx-deployment   3         0         0            0           1s

DESIRED：用户期望的 Pod 副本个数（spec.replicas 的值）；
CURRENT：当前处于 Running 状态的 Pod 的个数；
UP-TO-DATE：当前处于最新版本的 Pod 的个数，所谓最新版本指的是 Pod 的 Spec 部分与 Deployment 里 Pod 模板里定义的完全一致；
AVAILABLE：当前已经可用的 Pod 的个数，即：既是 Running 状态，又是最新版本，并且已经处于 Ready（健康检查正确）状态的 Pod 的个数。

而 Kubernetes 项目还为我们提供了一条指令，让我们可以实时查看 Deployment 对象的状态变化。这个指令就是 kubectl rollout status：

$ kubectl rollout status deployment/nginx-deployment
Waiting for rollout to finish: 2 out of 3 new replicas have been updated...
deployment.apps/nginx-deployment successfully rolled out

查看replicasset

$ kubectl get rs
NAME                          DESIRED   CURRENT   READY   AGE
nginx-deployment-3167673210   3         3         3       20s

如上所示，在用户提交了一个 Deployment 对象后，Deployment Controller 就会立即创建一个 Pod 副本个数为 3 的 ReplicaSet。这个 ReplicaSet 的名字，则是由 Deployment 的名字和一个随机字符串共同组成。

这个时候，如果我们修改了 Deployment 的 Pod 模板，“滚动更新”就会被自动触发。修改 Deployment 有很多方法。比如，我可以直接使用 kubectl edit 指令编辑 Etcd 里的 API 对象。

$ kubectl edit deployment/nginx-deployment
...
    spec:
      containers:
      - name: nginx
        image: nginx:1.9.1 # 1.7.9 -> 1.9.1
        ports:
        - containerPort: 80
...
deployment.extensions/nginx-deployment edited

这时，你可以通过查看 Deployment 的 Events，看到这个“滚动更新”的流程：

$ kubectl describe deployment nginx-deployment
...
Events:
  Type    Reason             Age   From                   Message
  ----    ------             ----  ----                   -------
...
  Normal  ScalingReplicaSet  24s   deployment-controller  Scaled up replica set nginx-deployment-1764197365 to 1
  Normal  ScalingReplicaSet  22s   deployment-controller  Scaled down replica set nginx-deployment-3167673210 to 2
  Normal  ScalingReplicaSet  22s   deployment-controller  Scaled up replica set nginx-deployment-1764197365 to 2
  Normal  ScalingReplicaSet  19s   deployment-controller  Scaled down replica set nginx-deployment-3167673210 to 1
  Normal  ScalingReplicaSet  19s   deployment-controller  Scaled up replica set nginx-deployment-1764197365 to 3
  Normal  ScalingReplicaSet  14s   deployment-controller  Scaled down replica set nginx-deployment-3167673210 to 0

在这个“滚动更新”过程完成之后，你可以查看一下新、旧两个 ReplicaSet 的最终状态：

$ kubectl get rs
NAME                          DESIRED   CURRENT   READY   AGE
nginx-deployment-1764197365   3         3         3       6s
nginx-deployment-3167673210   0         0         0       30s

 滚动更新的好处:

比如，在升级刚开始的时候，集群里只有 1 个新版本的 Pod。如果这时，新版本 Pod 有问题启动不起来，那么“滚动更新”就会停止，从而允许开发和运维人员介入。而在这个过程中，由于应用本身还有两个旧版本的 Pod 在线，所以服务并不会受到太大的影响。

当然，这也就要求你一定要使用 Pod 的 Health Check 机制检查应用的运行状态，而不是简单地依赖于容器的 Running 状态。要不然的话，虽然容器已经变成 Running 了，但服务很有可能尚未启动，“滚动更新”的效果也就达不到了。

而为了进一步保证服务的连续性，Deployment Controller 还会确保，在任何时间窗口内，只有指定比例的 Pod 处于离线状态。同时，它也会确保，在任何时间窗口内，只有指定比例的新 Pod 被创建出来。这两个比例的值都是可以配置的，默认都是 DESIRED 值的 25%。  即每次滚动 上线和下线的pod个数为期望值的25%。此例子中为1个

所以，在上面这个 Deployment 的例子中，它有 3 个 Pod 副本，那么控制器在“滚动更新”的过程中永远都会确保至少有 2 个 Pod 处于可用状态，至多只有 4 个 Pod 同时存在于集群中。这个策略，是 Deployment 对象的一个字段，名叫 RollingUpdateStrategy，如下所示：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
  labels:
    app: nginx
spec:
...
  strategy:
    type: RollingUpdate
    rollingUpdate:
      maxSurge: 1
      maxUnavailable: 1

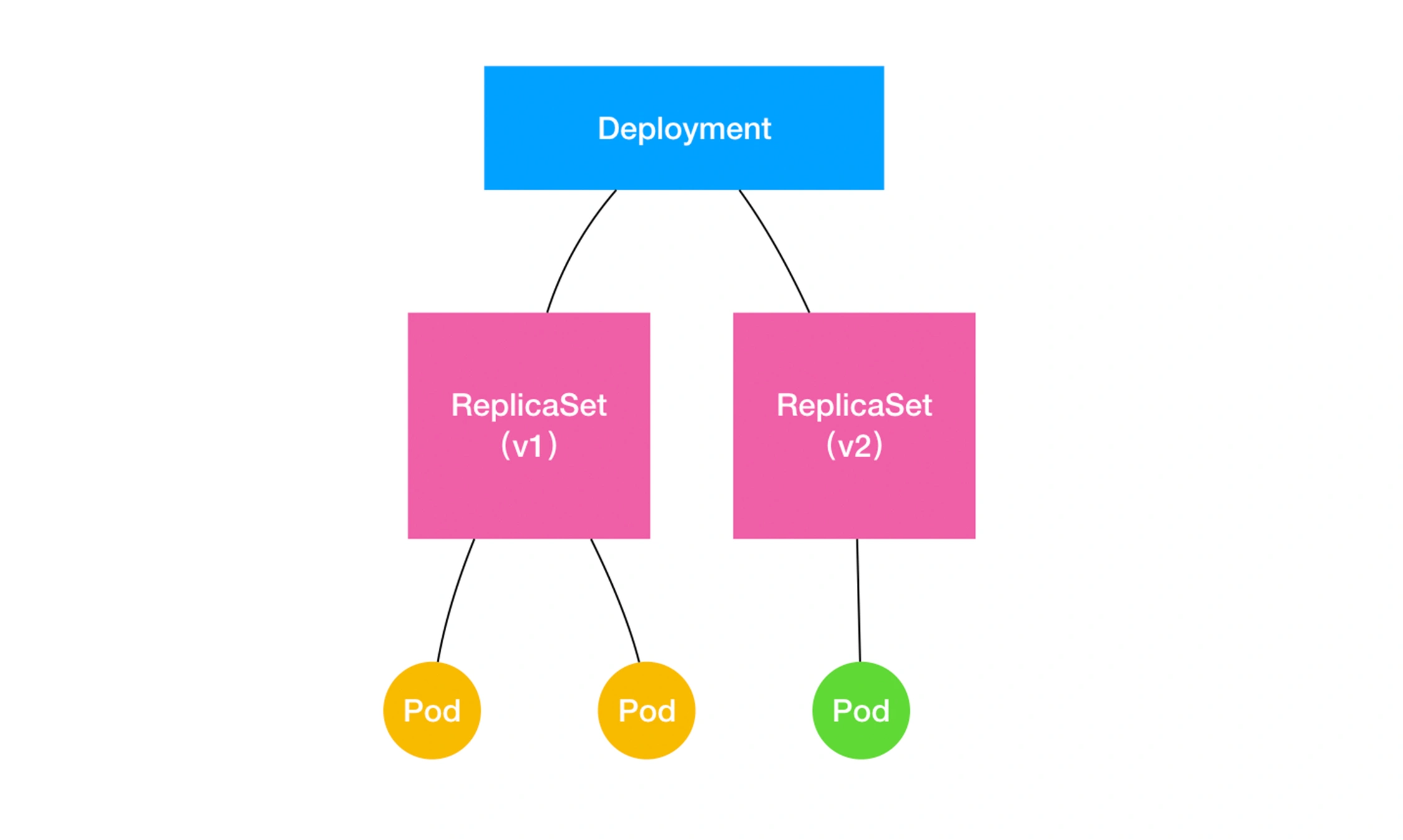

 如上所示，Deployment 的控制器，实际上控制的是 ReplicaSet 的数目，以及每个 ReplicaSet 的属性。而一个应用的版本，对应的正是一个 ReplicaSet；这个版本应用的 Pod 数量，则由 ReplicaSet 通过它自己的控制器（ReplicaSet Controller）来保证。

版本回滚:

回滚上一个版本

$ kubectl rollout undo deployment/nginx-deployment
deployment.extensions/nginx-deployment

回滚历史版本

首先，我需要使用 kubectl rollout history 命令，查看每次 Deployment 变更对应的版本。而由于我们在创建这个 Deployment 的时候，指定了–record 参数，所以我们创建这些版本时执行的 kubectl 命令，都会被记录下来。这个操作的输出如下所示：

$ kubectl rollout history deployment/nginx-deployment
deployments "nginx-deployment"
REVISION    CHANGE-CAUSE
1           kubectl create -f nginx-deployment.yaml --record
2           kubectl edit deployment/nginx-deployment
3           kubectl set image deployment/nginx-deployment nginx=nginx:1.91

查看历史版本:

$ kubectl rollout history deployment/nginx-deployment --revision=2

回退到指定版本:

$ kubectl rollout undo deployment/nginx-deployment --to-revision=2
deployment.extensions/nginx-deployment

不过，你可能已经想到了一个问题：我们对 Deployment 进行的每一次更新操作，都会生成一个新的 ReplicaSet 对象，是不是有些多余，甚至浪费资源呢？

所以，Kubernetes 项目还提供了一个指令，使得我们对 Deployment 的多次更新操作，最后 只生成一个 ReplicaSet。

具体的做法是，在更新 Deployment 前，你要先执行一条 kubectl rollout pause 指令。它的用法如下所示：

$ kubectl rollout pause deployment/nginx-deployment
deployment.extensions/nginx-deployment paused

所以接下来，你就可以随意使用 kubectl edit 或者 kubectl set image 指令，修改这个 Deployment 的内容了。而等到我们对 Deployment 修改操作都完成之后，只需要再执行一条 kubectl rollout resume 指令，就可以把这个 Deployment“恢复”回来，如下所示：

$ kubectl rollout resume deployment/nginx-deployment
deployment.extensions/nginx-deployment resumed

而在这个 kubectl rollout resume 指令执行之前，在 kubectl rollout pause 指令之后的这段时间里，我们对 Deployment 进行的所有修改，最后只会触发一次“滚动更新”。

Deployment 对象有一个字段，叫作 spec.revisionHistoryLimit，就是 Kubernetes 为 Deployment 保留的“历史版本”个数。所以，如果把它设置为 0，你就再也不能做回滚操作了。
