Spring MVC 框架

Spring MVC 框架组成

1. 调度Servlet（DispaterServlet）
2. 处理器映射(HandlerMapping)
3. 控制器
4. 视图解析器(ViewResolver)

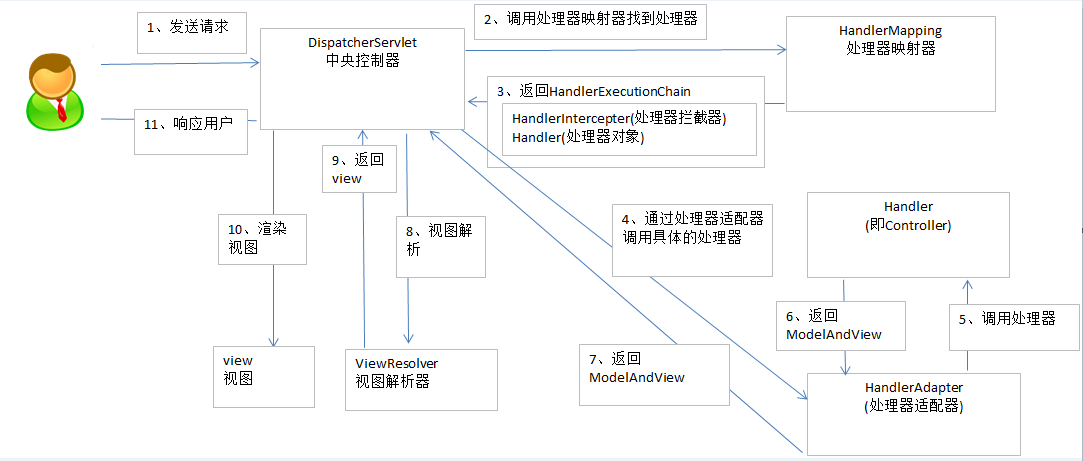

Spring MVC 流程图

流程图说明:

1、用户发送请求至 前端控制器DispatcherServlet。
2、前端控制器DispatcherServlet收到请求后调用处理器映射器HandlerMapping。
3、处理器映射器HandlerMapping根据请求的Url找到具体的处理器，生成处理器对象Handler及处理器拦截器HandlerIntercepter（如果有则生成）一并返回给前端控制器DispatcherServlet。
4、前端控制器DispatcherServlet通过处理器适配器HandlerAdapter调用处理器Controller。
5、执行处理器（Controller，也叫后端控制器）
6、处理器Controller执行完后返回ModelAndView。
7、处理器映射器HandlerAdapter将处理器Controller执行返回的结果ModelAndView返回给前端控制器DispatcherServlet。
8、 前端控制器DispatcherServlet将ModelAnView传给视图解析器ViewResolver。
9、视图解析器ViewResolver解析后返回具体的视图View。
10、前端控制器DispatcherServlet对视图View进行渲染视图（即：将模型数据填充至视图中）
11、 前端控制器DispatcherServlet响应用户。

参考：
（1）Spring实战（第4版）
（2）SpringIoC和SpringMVC的快速入门 ， 全菜工程师小辉https://blog.csdn.net/y277an/article/details/90145318
