UML类图介绍

UML类图用于描述系统中的 类( 对象) 本身的组成和类( 对象) 之间的各种静态关系。类之间的关系： 依赖、继承、实现、关联、聚合与组合。

使用 UML 表示一个类，主要由三部分组成。类名、属性、方法。其中属性和方法的访问修饰符用 - 、# 、+ 表示 private、protected、public。

如图所示，表示A类有一个private属性，protected 构造函数和public方法。

@startuml

class A{
	- String field
	+ A()
	# void method()
}
note right: 这是测试类 A

@enduml
复制代码

Top~~

UML 描述类之间的关系

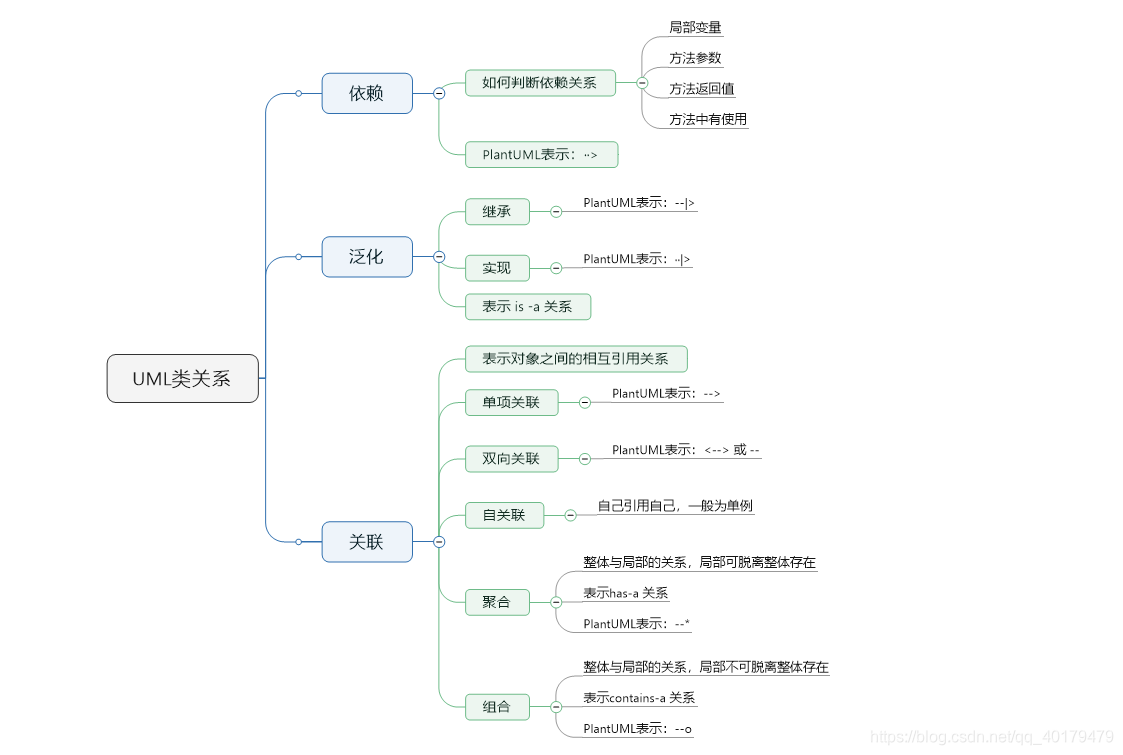

在面向对象语言中，类的关系有很多种，可以概括为三类：泛化、依赖、关联。

泛化

泛化指父类跟子类的关系, 表示is-a的关系。如父类是抽象类或普通类，则这种关系叫继承。如，父类是接口，则这种关系叫实现。UML 中，继承和实现由不同的标记表示。

继承

PlantUML 用 --|> 表示继承关系。实线和三角形的抽象表示，指向谁，即继承谁。

@startuml

    class A
    abstract B

    ' A 继承 B
    A --|> B

@enduml
复制代码

实现

PlantUML 用 ..|> 表示实现关系。虚和三角形的抽象表示，指向谁，即实现谁。

@startuml

    class A
    interface C

    ' A 实现 C
    A ..|> C

@enduml
复制代码

依赖

类之间，最弱的关联方式。常用于在 A 类的方法中使用 B 类的对象作为参数、局部变量或者对 B 类静态方法的调用。

PlantUML 用 ..> 表示依赖关系。虚线和箭头的抽象表示，指向谁，即依赖谁。

@startuml

    class A
    class B

    ' A 依赖 B
    A ..> B

@enduml
复制代码

关联

关联关系，即对象之间的引用关系。常使用类的属性表达。

单向关联

B 类作为 A 类的属性，表示 A 类与 B 类有关联。 PlantUML 用 --> 表示单向关联。实线线和箭头的抽象表示，指向谁，即关联谁。

@startuml

	class A{
		- B b
	}
	class B

	' A 关联 B
	A --> B

@enduml
复制代码

双向关联

B 类作为 A 类的属性同时，A 类也是 B 类的属性，表示双向关联。 PlantUML 用 -- 表示双向关联。或者用<-->。

@startuml

	class A{
		- B b
	}
	class B{
		- A a
	}

	' A 关联 B
	A -- B

@enduml
复制代码

自关联

A 类关联 A 类自身。常见于单例模式。

@startuml

	class A{
		- A a
	}


	' A 关联 A
	A --> A

@enduml
复制代码

聚合

在关联关系的基础上，延伸出聚合关系，强的关联关系，表示has-a关系。整体与部分的关系，部分不依赖于整体，可独立存在。常用于成员变量。

如；汽车和轮胎的关系，轮胎可作为独立的商品出售。

PlantUML 用 o-- 表示聚合关系。实线和空心菱形的抽象表示，指向谁，表示谁是整体。

@startuml

	class Car{
		- List<Wheel> wheels
	}
	class Wheel

	' Car 关联 Wheel
	Car "1" o-- "4" Wheel

@enduml
复制代码

图中数字1和4也表示一对多关联。N对N同理。

组合

在关联关系的基础上，延伸出另外一种关联关系，组合关系，表示contains-a关系。整体与部分的关系，部分依赖于整体，不可独立存在。常用于成员变量。

如：身体和动作的关系。

PlantUML 用 *-- 表示聚合关系。实线和实心菱形的抽象表示，指向谁，表示谁是整体。

@startuml

	class Body{
		- List<Action> actions
	}
	class Action

	' Body 关联 Action
	Body "1" *-- "N" Action

@enduml
复制代码

Top~~

PlantUML 指定类与类之间的相对关系。

相比较其他的 UML 软件或插件。PlantUML 的优势在于，存储的是文本文件，可以方便的进行团队协作以及高度可定制化的依赖关系。但是，最大的缺点在于，排版是通过插件自动生成的，排版效果不尽人意。因此，PlantUML 提供四个关键字 up down left right。指定类与类之间的相对关系。

default

@startuml

class A1
class B1

A1 --> B1

class A2
class B2
A2 <-- B2

@enduml
复制代码

箭头向左时，被指向对象在上； 箭头向右时，被指向对象在下。

up

@startuml

class A1
class B1

A1 -up-> B1

class A2
class B2
A2 <-up- B2

@enduml
复制代码

使用 up 时，被指向对象在上。

down

@startuml

class A1
class B1

A1 -down-> B1

class A2
class B2
A2 <-down- B2

@enduml
复制代码

使用 down 时，被指向对象在下。

left

@startuml

class A1
class B1

A1 -left-> B1

class A2
class B2
A2 <-left- B2

@enduml
复制代码

使用 left 时，被指向对象在左。

right

@startuml

class A1
class B1

A1 -right-> B1

class A2
class B2
A2 <-right- B2

@enduml
复制代码

使用 right 时，被指向对象在右。
