PLC S7-200 Smart SHRB 移位寄存器指令

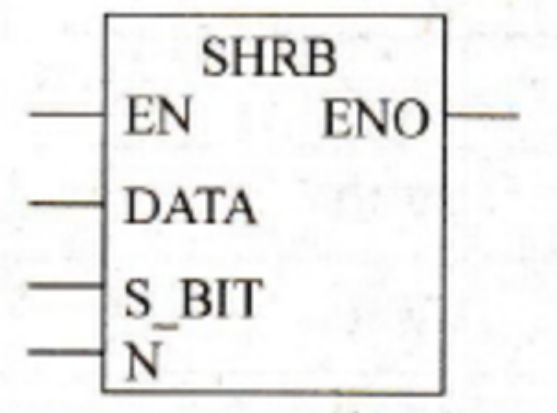

SHRB指令：

将DATA值的值（0/1），写入S_BIT指定的寄存器，寄存器S_BIT的长度由内N指出（最大为64）。

EN使能、当N>0时，S_BIT寄存器的值向高移动1位，将DATA的值写入S_BIT寄存器的最低位，将溢出位的值保存到SM1.1中；

EN使能、当N<0时，S_BIT寄存器的值向低移动1位，将DATA的值写入S_BIT寄存器的最高位，将溢出位的值保存到SM1.1中。



效果演示：

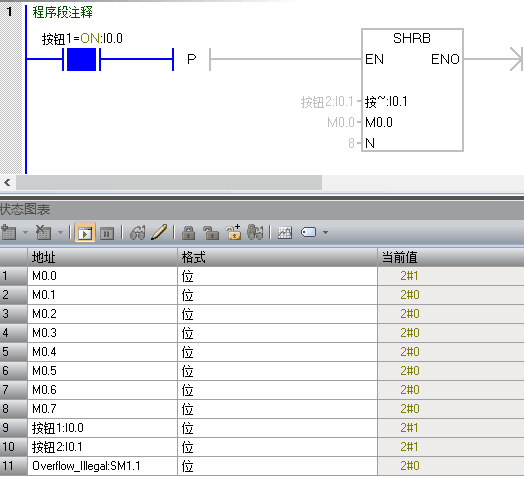

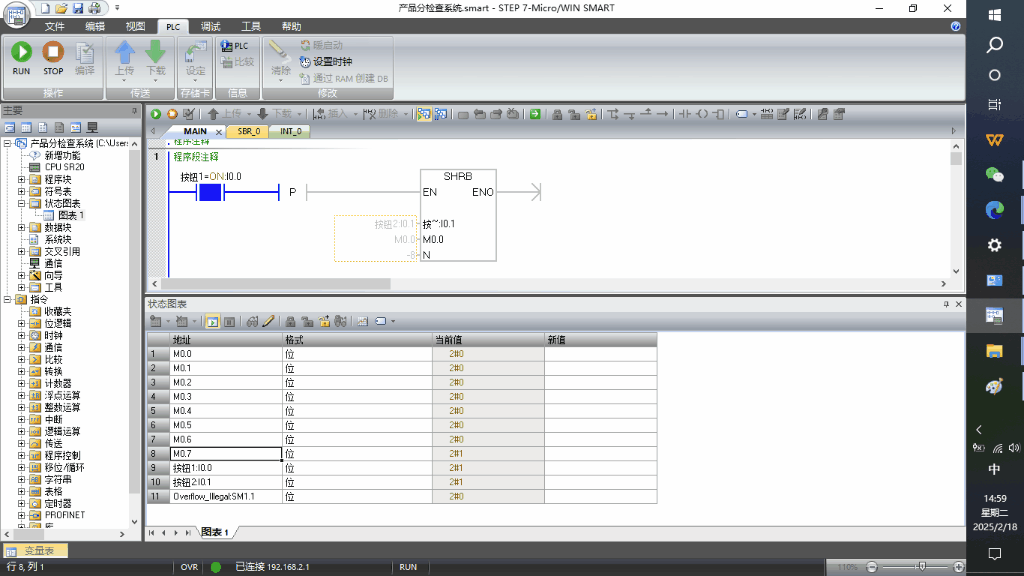

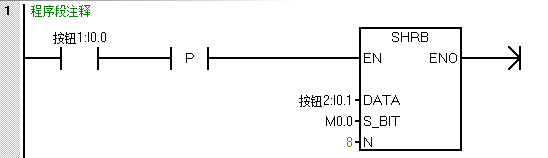

1、N>0时，I0.1状态做DATA输入值，M0.0做寄存器（最低位），寄存器总长度为 8 bit位；I0.0上升沿做SHRB的使能。



I0.0第1次接通，M0.0-M0.7每1个位都向高位移动1位，M0.7被移出并保存到SM1.1中；然后将I0.1的状态（1）保存到M0.0中；

此时M0.0-7的Bit值为：

M0.0	M0.1	M0.2	M0.3	M0.4	M0.5	M0.6	M0.7
1	0	0	0	0	0	0	0

I0.0第2次接通，M0.0-M0.7每1个位都向高位移动1位，M0.7被移出并保存到SM1.1中；然后将I0.1的状态（1）保存到M0.0中；

此时M0.0-7的Bit值为：

M0.0	M0.1	M0.2	M0.3	M0.4	M0.5	M0.6	M0.7
1	1	0	0	0	0	0	0

I0.0第3次接通，M0.0-M0.7每1个位都向高位移动1位，M0.7被移出并保存到SM1.1中；然后将I0.1的状态（0）保存到M0.0中；

此时M0.0-7的Bit值为：

M0.0	M0.1	M0.2	M0.3	M0.4	M0.5	M0.6	M0.7
0	1	1	0	0	0	0	0

这里可以看出，寄存器M0使用了8个Bit位长度，因为N>0（8>0)，所以SHRB每次都将M0.0-7的所有位向高地址移动1位，并将DATA的值写入M0.0。

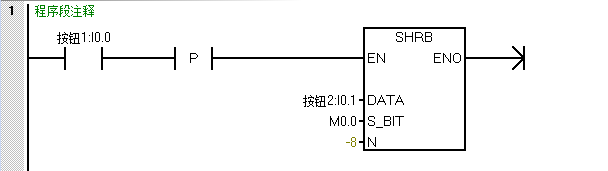

2、N<0时，I0.1状态做DATA输入值，M0.0做寄存器（最低位），寄存器总长度为 8 bit位；I0.0上升沿做SHRB的使能。

这里仍然按照上面的操作进行，I0.0前2次按下I0.1保持接通，I0.0第3次按下I0.1断开。

I0.0第1次接通，M0.0-M0.7每1个位都向低位移动1位，M0.0被移出并保存到SM1.1中；然后将I0.1的状态（1）保存到M0.7中；

此时M0.0-7的Bit值为：

M0.0	M0.1	M0.2	M0.3	M0.4	M0.5	M0.6	M0.7
0	0	0	0	0	0	0	1

I0.0第2次接通，M0.0-M0.7每1个位都向低位移动1位，M0.0被移出并保存到SM1.1中；然后将I0.1的状态（1）保存到M0.7中；

此时M0.0-7的Bit值为：

M0.0	M0.1	M0.2	M0.3	M0.4	M0.5	M0.6	M0.7
0	0	0	0	0	0	1	1

I0.0第3次接通，M0.0-M0.7每1个位都向低位移动1位，M0.0被移出并保存到SM1.1中；然后将I0.1的状态（0）保存到M0.7中；

此时M0.0-7的Bit值为：

M0.0	M0.1	M0.2	M0.3	M0.4	M0.5	M0.6	M0.7
0	0	0	0	0	1	1	0

这里可以看出，寄存器M0使用了8个Bit位长度，因为N<0（-8<0)，所以SHRB每次都将M0.0-7的所有位向低地址移动1位，并将DATA的值写入M0.7。
